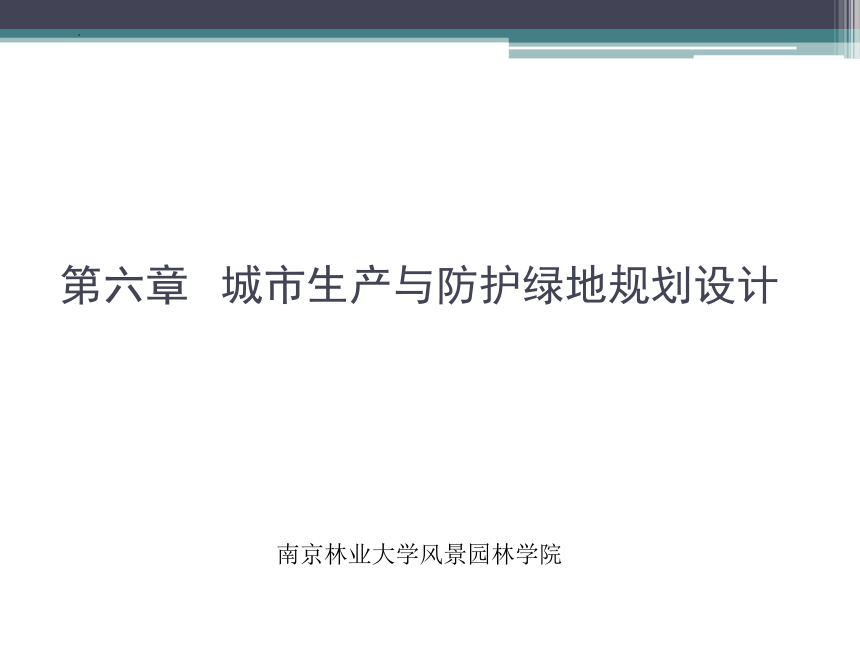

第六章 城市生产与防护绿地规划设计
南京林业大学风景园林学院

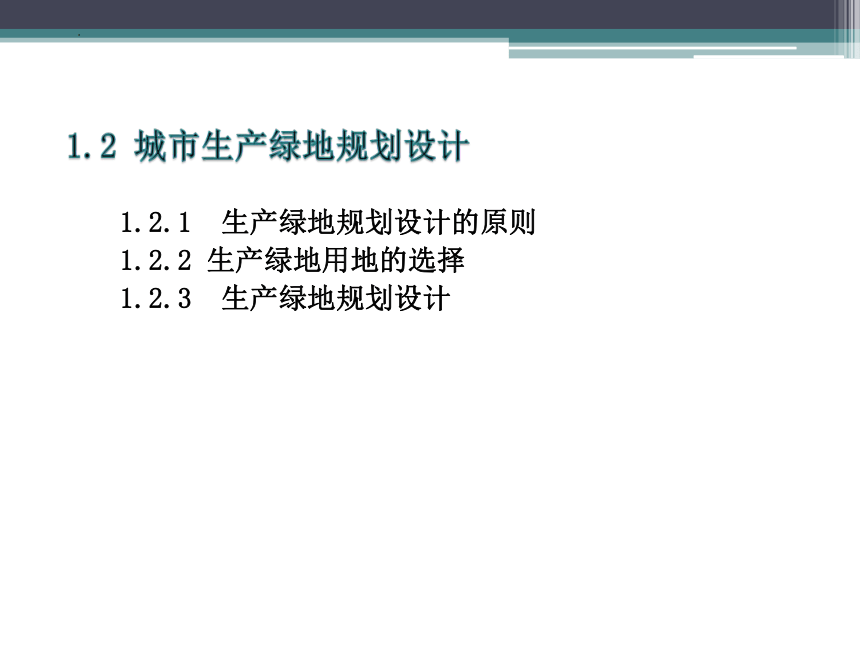

1.2 城市生产绿地规划设计
1.2.1 生产绿地规划设计的原则
1.2.2 生产绿地用地的选择
1.2.3 生产绿地规划设计
1.2.1 生产绿地规划设计的原则
（1）满足生产绿地的生产功能
（2）发挥生产绿地的生态效益和社会效益

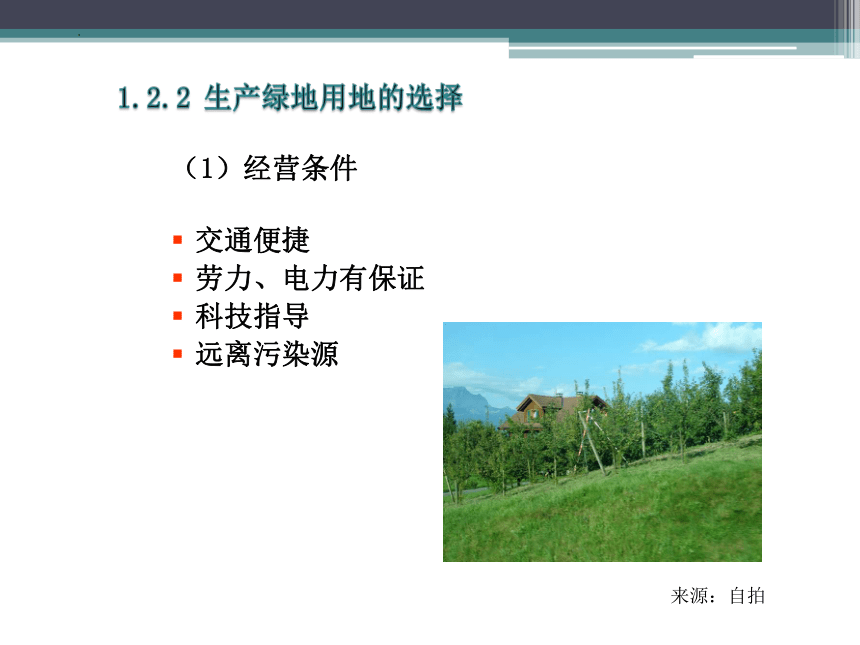

1.2.2 生产绿地用地的选择
（1）经营条件
交通便捷
劳力、电力有保证
科技指导
远离污染源
来源：自拍
（2） 自然条件

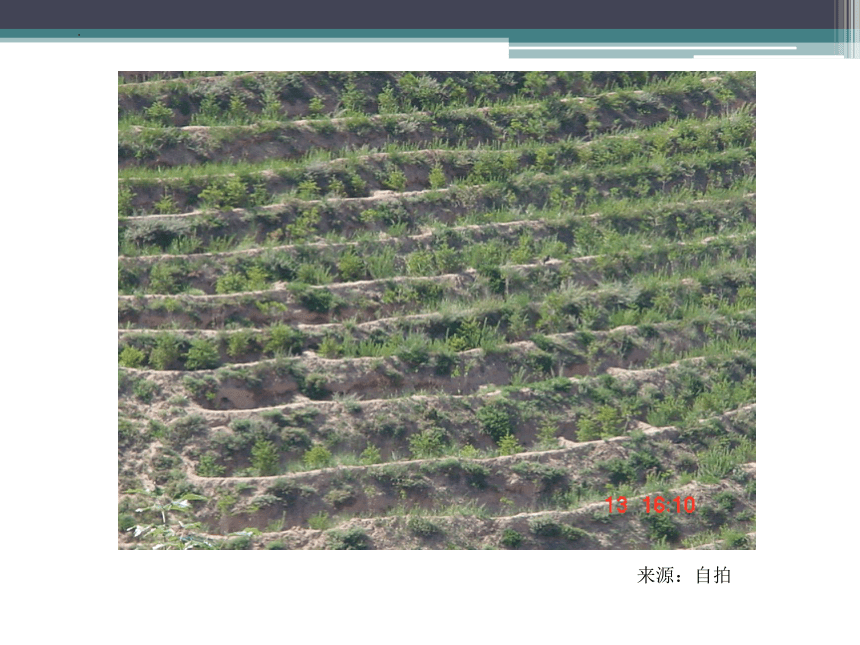

地形、地势及坡向
生产地宜选择灌排良好、地势较高、地形平坦的开阔地带。坡度以1～3°为宜。
坡度过大宜造成水土流失，降低土壤肥力，不便于机械操作与灌溉。
南方多雨地区，为了便于排水，可选用3～5°的坡地，坡度大小可根据不同地区的具体条件和育苗要求来决定，在较粘重的土壤上，坡度可适当大些，在沙性土壤上坡度宜小，以防冲刷。

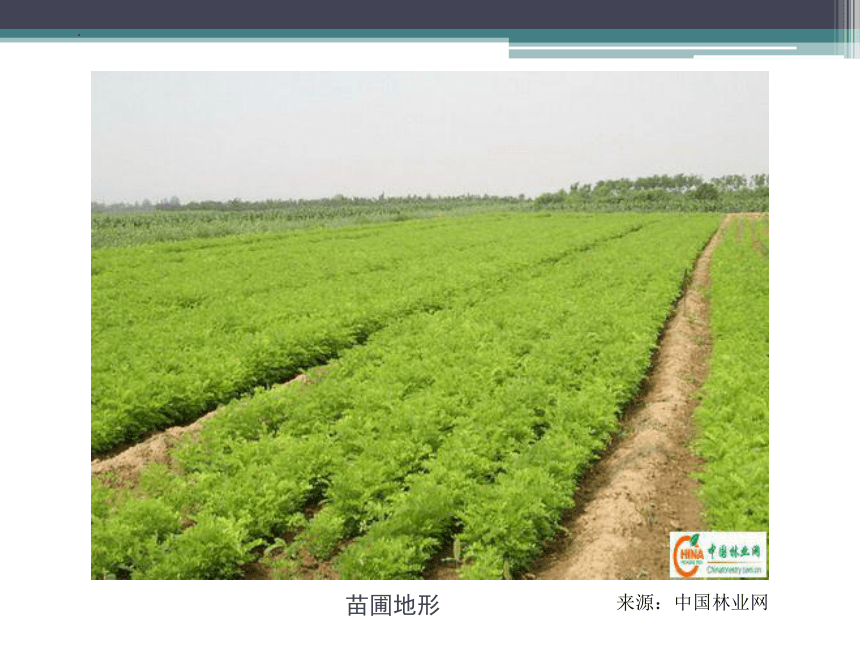

苗圃地形
来源：中国林业网
来源：自拍
来源：自拍
水源及地下水位
苗木在培育过程中必须有充足的水分，水分是苗木的生命线。因此水源和地下水位是苗圃地选择的重要条件之一。
苗圃地应选设在江、河、湖、塘、水库等天然水源附近，以利引水灌溉。这些天然水源水质好，有利于苗木的生长；同时也有利于使用喷灌、滴灌等现代化灌溉技术。如能自流灌溉则可降低育苗成本。
苗圃地最合适的地下水位一般为。砂土1～1.5m，砂壤土2.5m左右，粘性土壤4m左右
来源：自拍
土 壤?
苗木适宜生长于具有一定肥力的砂质壤土或轻粘质壤土上。过分粘重的土壤通气性和排水都不良，有碍根系的生长，雨后泥泞，土壤易板结，过于干旱易龟裂，不仅耕作困难，而且冬季苗木冻拨现象严重。过于砂质的土壤疏松，肥力低、保水力差，夏季表土高温易灼伤幼苗，移植时土球易松散。同时还应注意土层的厚度、结构和肥力等状况。
一般针叶树种要求pH值5.0～6.5；阔叶树种pH值6.0～8.0。
苗圃土壤
来源：自拍
来源：http://whyyhj.com/mpjd_Show.asp News_ID=485
病虫草害
在选择苗圃时，一般都应做专门的病虫草害调查，了解当地病虫草害情况感染程度，病虫草害过分严重的土地和附近大树病虫害感染严重的地方，不宜选作苗圃。金龟子、象鼻虫、蝼蛄、立枯病、多年生深根性杂草等危害严重的地方不宜作苗圃。土生有害动物如鼠类过多的地方一般也不宜作苗圃。
1.2.3 生产绿地规划设计
根据培育苗木的种类、数量和种植面积等应进行合理总体规划和布局，确定道路、沟渠、林带、建筑、设施、以及生产用地的位置、大小和方向。
同时，强调生产绿地布局结构与自然地理、城市文化、城市功能分区的协调关系，通过建设一定数量的生产绿地，结合其他各类生态绿地，使城市生产绿地自身最大地发挥其社会、经济、生态功能。
（1） 生产绿地规划设计的准备工作
?
准备
工作
包括
1
踏 勘
2
测绘地形图
3
土壤调查
5
气象资料的收集
4
病虫害调查
1）踏勘
初步了解地块的位置和面积后，需进行实地踏勘和调查访问工作,概括地了解场地的现状、历史、地势、土壤、植被、水源、交通、病虫害、草害、有害动物、周围环境、自然村的情况等，提出改造各项条件的初步意见。
2）土壤调查
了解场地土壤状况是合理区划苗圃辅助用地和生产用地不同育苗区的必要条件。可选定典型地区,分别挖取土壤剖面,观察和记载土壤厚度、机械组成、pH值、地下水位等,必要时可分层采样进行分析。
（3）病虫害和植被状况调查
（4）气象资料的收集
根据气象资料，不仅可以选择适合当地气候生长的苗木，而且在规划生产绿地时，有助于合理选择各育苗区设置的方位、防护林的配置、排灌系统的设计等。
（2） 园林生产用地的面积计算
生产用地面积计算
生产用地即直接用来生产苗木的地块，通常包括播种区、营养繁殖区、移植区、大苗区、母树区、引种驯化区等。其具体计算公式是：
P=NA/n
注：式中 P——某树种所需的育苗面积；
N——该树种的计划年产量；
A——该树种的培育年限；
n——该树种的单位面积产苗量。
辅助用地的面积计算
辅助用地包括道路、排灌系统、防风林以及管理区建筑等用地。
一般辅助面积应占总面积的20%。
（3）生产用地的区划原则
a.耕作区是苗圃中进行育苗的基本单位，是指耕作方式相同的作业区。
b.耕作区的长度依机械化程度而异,完全机械化的以200~300m为宜,畜耕者50~100m为好。耕作区的宽度依土壤质地和地形是否有利于排水而定，排水良好时可宽些，一般为40~100 m。
c.耕作区的方向,应根据场地的地形、地势、坡向、主风方向和场地形状等因素综合考虑。坡度较大时,耕作区长边应与等高线平行。一般情况下,耕作区长边最好采用南北方向,可以使苗木受光均匀,有利生长。
生产用地的规划
生产用地包括各种苗木生产区，如插种区、营养繁殖区、移植区、大苗区、采种母树区、引种驯化区、设施育苗区等。有些综合性苗圃还设有标本区、果苗区、温床区等。
（4）各苗木生产区的配置
a播种区
该区是培育播种苗的主要的生产区，应选择全圃自然条件和经营条件最好、最有利的地段作为播种区，以便于播种、扦插、嫁接及方便出圃,提高移栽成活率。
播种繁殖区—雪松
播种苗覆盖
来源：自拍
b营养繁殖区
该区是培育扦插苗、压条苗、分株苗和嫁接苗的生产区。营养繁殖的技术要求较高，并需要精细管理，要求设在土层深厚、地下水位较高、土壤湿润、灌排方便的地方。
红叶石楠扦插繁殖区
来源：自拍
c.移植区
为培育移植苗而设置的生产区，是苗木生产的重要区域。由播种区、营养繁殖区中繁殖出来的苗木,需要进一步培养成较大苗木时,则应移入此区中进行培育。
移植区
来源：自拍
d大苗区
为培育根系发达、有一定树形、苗龄较大、可直接出圃用在绿化的大苗而设置的生产区。
来源：自拍
e母本区
为保证苗木纯度，防止检疫性病害传播，为获得优良的种子、插条、接穗等繁殖材料而设置的生产区。
来源：http://whyyhj.com/mpjd_Show.asp News_ID=467
f设施育苗区
为利用温室、荫棚等设施进行育苗而设置的生产区。应设在管理区附近，要求用水用电方便。
来源：自拍
辅助用地的设计
生产用地的辅助用地主要包括道路系统、排灌系统、防护林带、管理区的房屋、各种场地等，这些用地是直接为生产苗木服务的，要求既要能满足生产需要，又要设计合理,减少用地。
a道路系统的设置
一般包括一级路、 二级路、三级道路和环路。
一级路(主干道)：是苗圃内部和对外运输的主要道路。通常设置一条或相互垂直的两条路为主干道。路宽6~8m，其标高应高于耕作区20 cm。
二级路（副道、支道），是一级路通达各作业区的分支道路，通常与主干道相垂直,与各耕作区相连接，一般宽4m,其标高应高于耕作 区10cm。
三级路（步道、作业道）是沟通各耕作区的作业路，与二级路垂直，一般宽2m。
环路（环道）为了车辆、机具等机械回转方便,可依需要设置环路，路宽4~6m。
苗圃路标
来源：自拍
苗圃主干道
来源：自拍
苗圃主干道
来源：自拍
b灌概系统的设置
灌概系统包括水源、提水设备和引水设施三部分。
灌溉的形式有3种:渠道灌溉、管道灌溉和移动喷灌。
(1)渠道灌溉:是传统的引水形式。
水渠一般分三级:一级渠道是永久性的主渠道,一般顶宽 1.5~2.5m;二级渠道也称支渠，一般顶宽1~1.5m；三级渠道是临时性小水渠,一般宽度为l m左右。一、二级渠道是用来引水的，水槽底部应高出地面，三级渠(毛渠)直接向苗圃地灌溉。
来源：自拍
(2)管道灌溉
主管和支管均埋入地下,其深度以不影响机械化耕作为准,开关设在地 端使用方便。通过管道引水可实施喷灌、滴灌或渗灌等节水灌溉技术。
(3)移动喷灌
主水管和支管均在地表,可进行随意安装和移动。按照喷射半径,以相 互能重叠喷灌安装喷头,喷灌完一块苗木后,再移动到另一地区。此方法一般节水20%~ 40%,节省耕地,不产生深层渗漏和地表径流,土壤不板结。并且,可结合施肥、喷药、防治病 虫害等抚育措施,节省劳力,同时可调节小气候,增加空气湿度。
http://www.guangken./news_view.asp newsid=14727
http://www.sdfengyuan.com

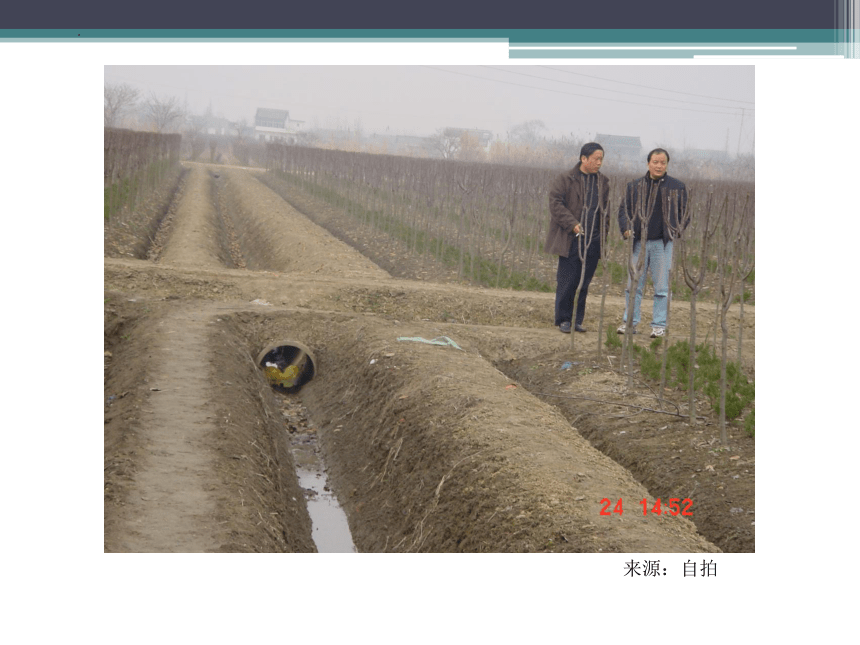

c排水系统的设置
排水系统由大小不同的排水沟组成。
大排水沟应设在圃地最低处,直接通人工河湖或市区排水系统。
中小排水沟通常设在路旁,耕作区的小排水沟与小区步道相结合。在地形、坡向一致时,排水沟和灌溉渠往往各居道路一侧,沟、路、渠并列。排水沟与路渠相交处应设涵洞或桥梁。
一般大排水沟宽1m以上,深0.5~1m;耕作区内小排水沟宽 0.3~1m，深0.3~0.6m。
排水系统占地一般为苗圃面积的1%~5%。
来源：自拍
d防护林带的设置
防护林带的设置规格,依苗圃大小和风害程度而定。
一般小型苗圃与主风方向垂直设一条林带;中型苗圃在四周设置林带；大型苗圃除设置周围环圃林带外,并在圃内结合道路等设置与主风方向垂直的辅助林带。
一般防护林的防护范围是树高的15~17倍。防护林带的结构以乔、灌木混交半透风式为宜，一般主林带宽8~10 m,株距1.0~1.5m,行距1.5~2.0m；辅助林带多为1~4行乔木即可。
e管理区的设计
该区包括房屋建筑和圃内场院等部分。
前者主要指办公室、宿舍、食堂、仓库、种子贮藏室、工具房、车库等；后者指晒场、堆肥场等。
苗圃建筑管理区应设在交通方便,地势高燥，接近水源、电源的地方或不适宜育苗的地方。
大型苗圃的建筑最好设在苗圃中央以便于苗圃的经营管理。管理区的占地面积一般为总面积的1%~2%。
国内苗圃办公管理区
来源：自拍
来源：自拍
来源：自拍
来源：自拍
来源：自拍
