6.1 房屋建筑施工图概述
土木工程
制图与识图

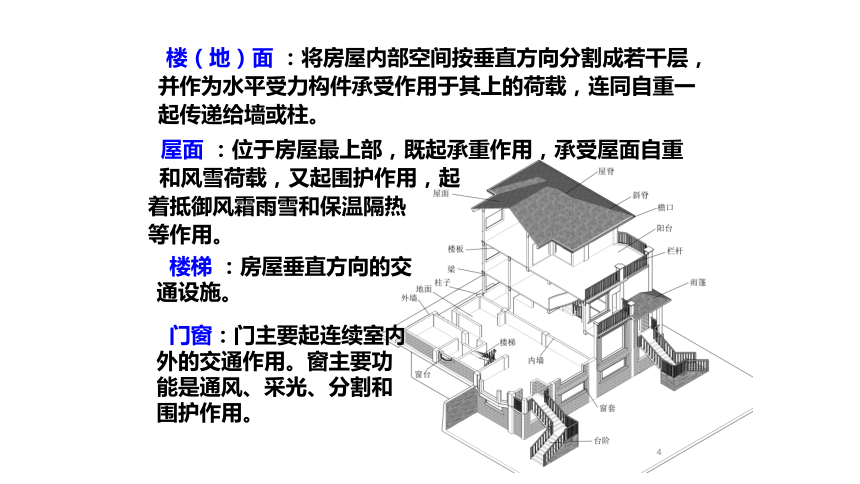

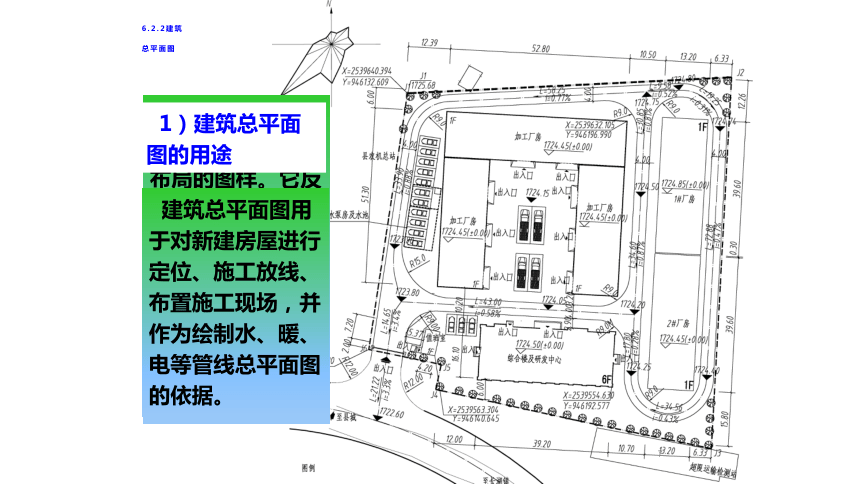

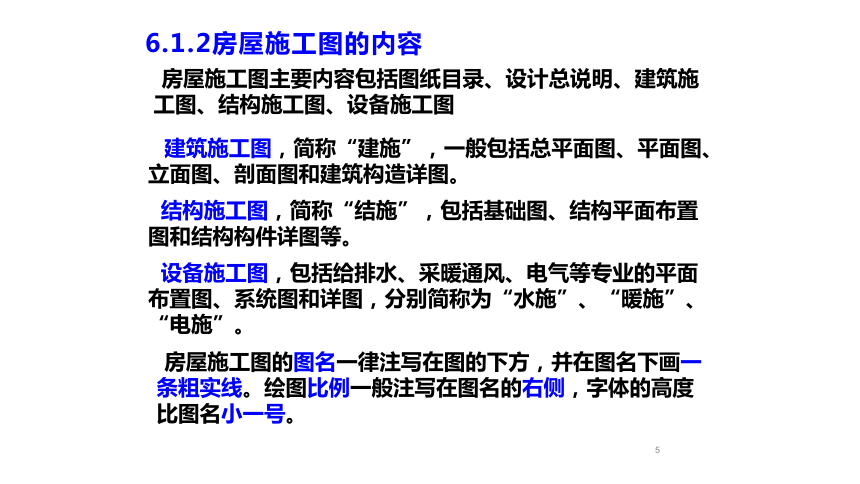

6.1房屋建筑施工图概述6.1.1房屋的基本组成各类建筑的基本组成构配件为基础、墙与柱、地面、楼面、屋面、楼梯及门窗等。基础：位于墙或柱的最下部，是房屋与地基接触的部分，承受建筑物的全部荷载并把荷载传给地基。墙体：作为承重构件，它承受由屋顶及各楼层传来的荷载并转给基础；作为围护构件，起着抵御风霜雨雪、保温隔热和分割房屋内部空间的作用。楼（地）面：将房屋内部空间按垂直方向分割成若干层，并作为水平受力构件承受作用于其上的荷载，连同自重一起传递给墙或柱。屋面：位于房屋最上部，既起承重作用，承受屋面自重和风雪荷载，又起围护作用，起着抵御风霜雨雪和保温隔热等作用。楼梯：房屋垂直方向的交通设施。门窗：门主要起连续室内外的交通作用。窗主要功能是通风、采光、分割和围护作用。6.1.2房屋施工图的内容房屋施工图主要内容包括图纸目录、设计总说明、建筑施工图、结构施工图、设备施工图建筑施工图，简称“建施”，一般包括总平面图、平面图、立面图、剖面图和建筑构造详图。结构施工图，简称“结施”，包括基础图、结构平面布置图和结构构件详图等。设备施工图，包括给排水、采暖通风、电气等专业的平面布置图、系统图和详图，分别简称为“水施”、“暖施”、“电施”。房屋施工图的图名一律注写在图的下方，并在图名下画一条粗实线。绘图比例一般注写在图名的右侧，字体的高度比图名小一号。6.2.1建筑施工图设计总说明设计总说明内容一般有：1.设计依据2.工程设计概况3.门窗4.室内外装修5.其他设计说明6.计算书6.2建筑施工图设计总说明及总平面图6.2.2建筑总平面图建筑总平面图是表达一项工程总体布局的图样。它反映了一定范围内新建、原有、拟建、即将拆除的建筑物、构筑物连同周围的地形、地貌、道路绿化等情况。用水平投影图表示。建筑总平面图用于对新建房屋进行定位、施工放线、布置施工现场，并作为绘制水、暖、电等管线总平面图的依据。1）建筑总平面图的用途2）总平面主要标记（1） 图名与比例总平面图图示的区域面积较大，所以绘图比例一般较小，通常取1:500,1:1000,1:2000等。2）总平面主要标记（2）图例新建建筑物原有建筑物围墙及大门拆除的建筑物计划扩建的建筑物或预留地2）总平面主要标记（2）常用图例挡土墙挡土墙上设围墙坐标方格网交叉点标高室外标高2）总平面主要标记（2）常用图例室内标高挖填边坡原有道路新建道路计划扩建的道路（3） 朝向和风向总平面图中应画出指北针或风向频率玫瑰图（简称风玫瑰图）。指北针圆圈直径为24mm，细实线绘制，针尖指向正北方，尾端宽度为3mm。风玫瑰图由当地气象部门提供，粗实线表示全年主导风向频率，细虚线表示6、7、8三个月的风向频率，风玫瑰图可兼做指北针。该地区常年主导风向为西北风，夏季主导风向为东南风。总平面图应按上北下南绘制，根据场地形状和布局，可向左或向右偏转，但不宜超过45°。（4）总平面图尺寸标注图中应标注新建建筑物、构筑物、道路、场地（绿地）等的大小尺寸和有关距离尺寸。总平面图中标高和尺寸均以“米”为单位，至少取致小数后两位，不足时以“0”补齐。室内标高符号为细实线绘制的等腰直角三角形，高约3mm，室外标高采用涂黑的三角形。3）总平面图的基本内容（1）新建建筑物名称、层数、室内外地坪标高、外形尺寸及与周围建筑物相对位置。（2）新建道路、广场、绿化、场地排水方向和设备管网布置。（3）原有建筑物的名称、层数以及与相邻新建建筑物相对位置（4）原有道路、绿化和管网布置情况（5）拟建建筑物、道路、广场和绿化的布置。（6）新建建筑物周围环境、地形（如等高线、河流、池塘、坡地等）、地物（如树木、电线杆、设备管井等）。6.2.3总平面图例图阅读点击线框放大该部分点击线框放大该部分返回15页返回15页感谢聆听
