6.3 建筑平面图

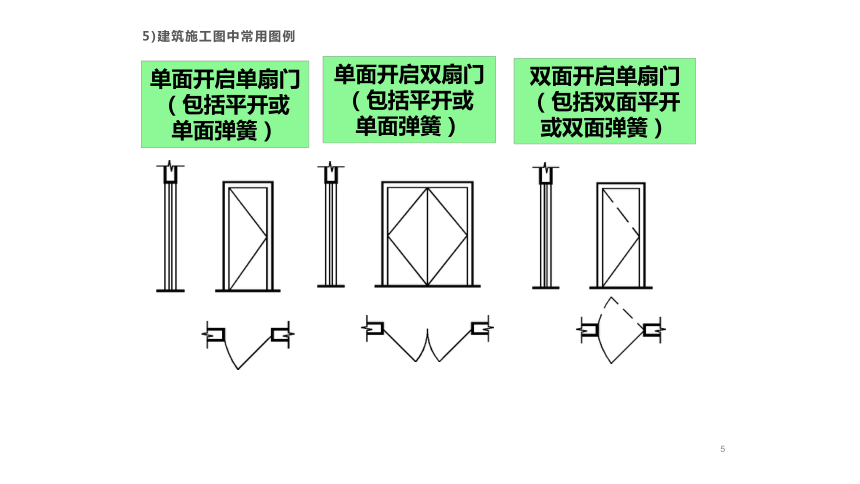

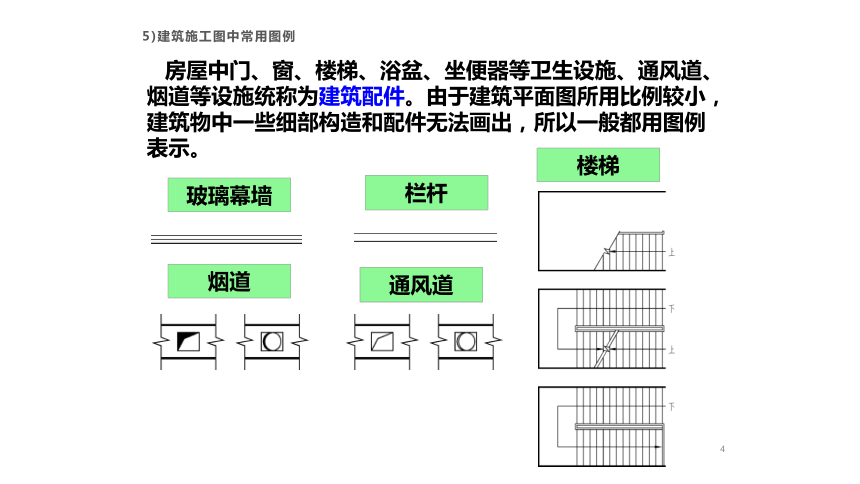

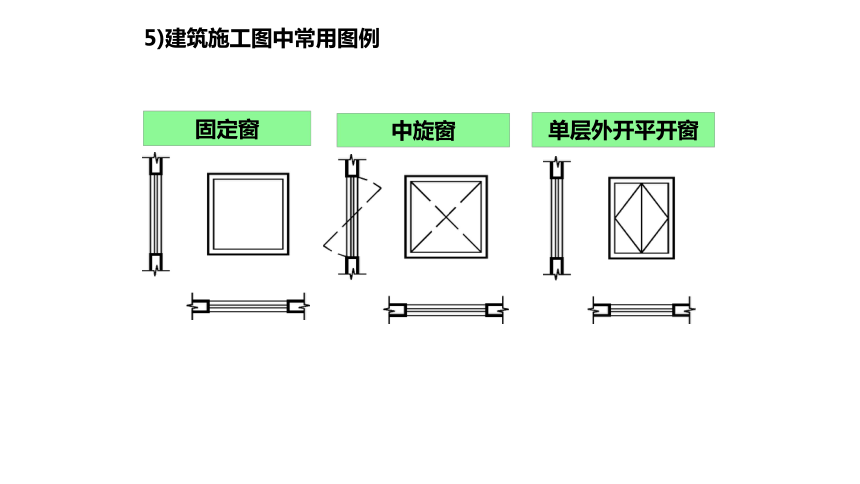

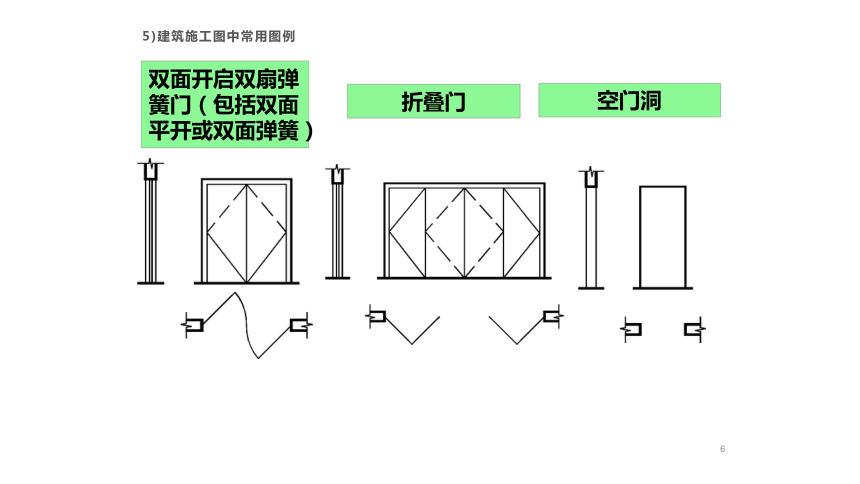

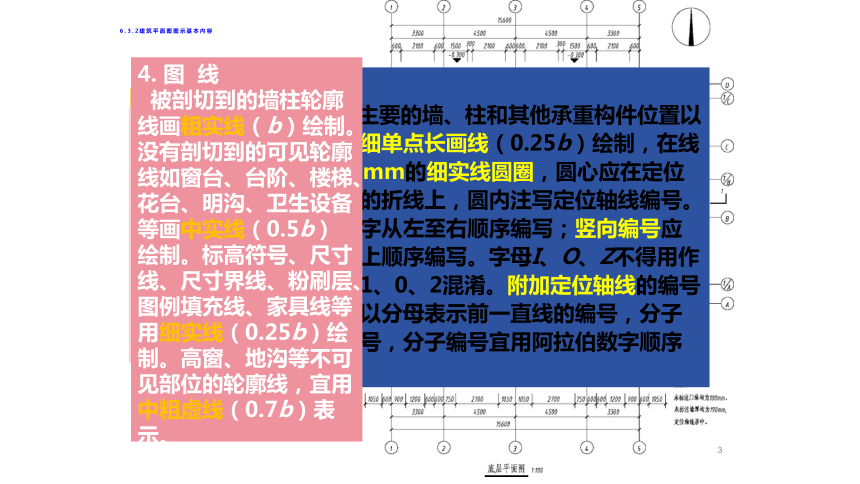

6.3.1建筑平面图的形成与用途建筑平面图是假想用水平剖切平面在略高于建筑物的窗台处将房屋剖开，将剖切平面以下的部分向水平面投影而得到的水平剖面图。一般情况下，多层建筑应分别画出每一层的平面图，当建筑的中间层的布局及尺寸完全相同时，可用一个平面表达，称为标准层平面图。屋顶平面图是将建筑的屋顶直接作水平投影得到的。建筑平面图是施工过程中放线、砌墙、安装门窗、预埋构件、编制概预算及施工备料的主要依据。6.3建筑平面图6.3.2建筑平面图图示基本内容建筑平面图应表达建筑物各层水平方向上的平面形状，房间布置情况，墙柱门窗等构配件的位置、尺寸、材料，可见建筑设备布局及标高等。1.图名与比例建筑平面图图名一般宜用10号字注写，放在图的下方居中位置，图名下画一条粗实线；平面图多采用1∶50、1∶100、1∶200的比例绘制。2.指北针指北针的绘制方法同总平面图，绘制在建筑物±0.000标高的平面图中，放在明显位置，所指方向与指北针总平面图一致。3.定位轴线定位轴线是确定房屋主要的墙、柱和其他承重构件位置以及标注尺寸的基线，用细单点长画线（0.25b）绘制，在线的端部画直径为8～10 mm的细实线圆圈，圆心应在定位轴线的延长线或延长线的折线上，圆内注写定位轴线编号。横向编号应用阿拉伯数字从左至右顺序编写；竖向编号应用大写拉丁字母从下至上顺序编写。字母I、O、Z不得用作轴线编号，以免与数字1、0、2混淆。附加定位轴线的编号应以分数形式表示，应以分母表示前一直线的编号，分子表示附加定位轴线的编号，分子编号宜用阿拉伯数字顺序编写。4.图线被剖切到的墙柱轮廓线画粗实线（b）绘制。没有剖切到的可见轮廓线如窗台、台阶、楼梯、花台、明沟、卫生设备等画中实线（0.5b）绘制。标高符号、尺寸线、尺寸界线、粉刷层、图例填充线、家具线等用细实线（0.25b）绘制。高窗、地沟等不可见部位的轮廓线，宜用中粗虚线（0.7b）表示。5)建筑施工图中常用图例以1∶100或1∶200的比例绘制的建筑平面图不必画材料图例和构件的抹灰层，被剖切到的钢筋混凝土构件应涂黑。房屋中门、窗、楼梯、浴盆、坐便器等卫生设施、通风道、烟道等设施统称为建筑配件。由于建筑平面图所用比例较小，建筑物中一些细部构造和配件无法画出，所以一般都用图例表示。玻璃幕墙栏杆烟道通风道楼梯5)建筑施工图中常用图例双面开启单扇门（包括双面平开或双面弹簧）单面开启双扇门（包括平开或单面弹簧）单面开启单扇门（包括平开或单面弹簧）5)建筑施工图中常用图例空门洞折叠门双面开启双扇弹簧门（包括双面平开或双面弹簧）单层外开平开窗
中旋窗
固定窗
5)建筑施工图中常用图例

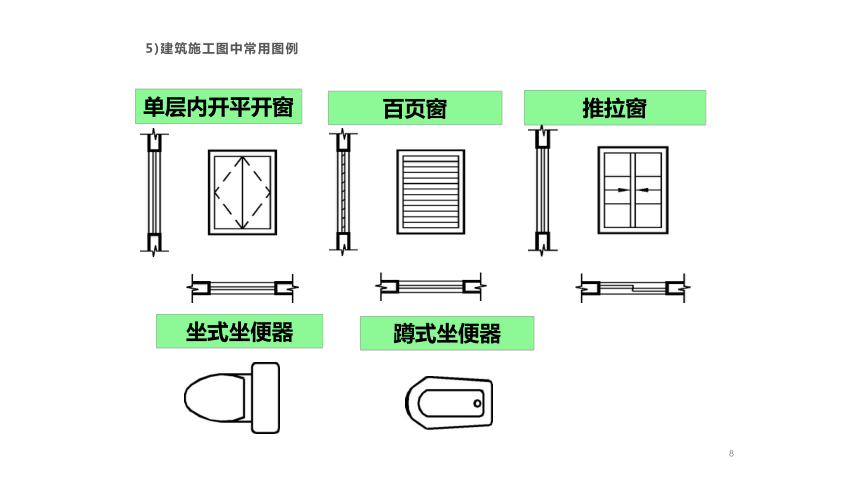

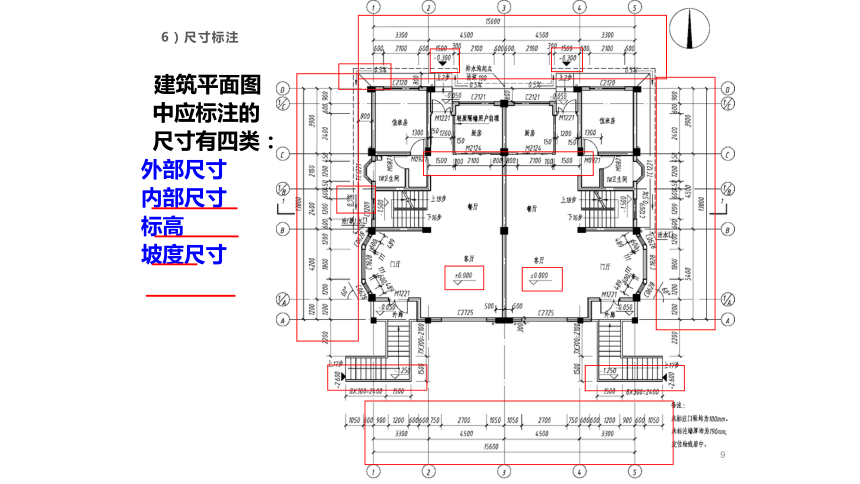

5)建筑施工图中常用图例蹲式坐便器坐式坐便器推拉窗百页窗单层内开平开窗6）尺寸标注建筑平面图中应标注的尺寸有四类：外部尺寸内部尺寸标高坡度尺寸标注在建筑平面图轮廓以外的尺寸叫外部尺寸。外部尺寸共三道，由内至外第一道尺寸主要表示外墙门、窗洞的定形和定位尺寸；第二道尺寸主要表示墙柱中心线的尺寸，即定位轴线间尺寸；第三道主要表示建筑物两端外墙面之间的总长、总宽尺寸，称为外包尺寸。它主要用于表示房屋内部构造和家具陈设的定形和定位尺寸，如室内门窗洞、墙厚、楼梯和固定设备（例如厨房、厕所、盥洗间等）的定形和定位尺寸。注写在建筑平面图轮廓以内的尺寸叫内部尺寸。以底层主要房间的室内地坪高度为相对标高零点（标记为±0.000），高于此处为“正”，低于此处为“负”（数字前加注“-”）。底层平面图中还需标注室外地坪的标高。标高尺寸，主要标注各楼层完成面的高度。建筑平面图中应在具有坡度处（如屋顶、散水、卫生间、厨房、外阳台等处）标注坡度尺寸，需注明坡比和坡向。箭头指向下坡方向，坡比顺箭线注写。从房屋大门进入房物内部的深度，习惯上称为“进深”。与进深垂直方向的轴线间距离称为“开间”。开间进深此外，建筑平面图中应注明建筑构配件，如平台、台阶、花坛等的定形和定位尺寸。7）详图索引符号、剖切符号
和文字说明等
图样中某一局部或构件，如需另用详图表达，应采用索引符号来索引。
索引符号是由8mm-10mm的圆圈和水平直径组成，圆和水平直径均以细实线绘制。上半圆内用阿拉伯数字注写详图编号。详图索引符号详图编号如索引处的详图与被索引的图样画在同一张图纸内，则在下半圆内画一水平细实线。如详图画于另一张图纸内，则在下半圆用阿拉伯数字注写出该详图所在图纸编号。如索引出的详图采用标准图，应在索引符号水平直径的延长线上加注该标准图集的编号。详图索引符号索引符号若用于索引剖视详图，应在被剖切的位置绘制剖切位置线，并在圆圈外的引出线一侧加画一条粗短线，以表示剖切后的投射方向：粗短线画在引出线左侧表示向右投射，画在引出线上侧表示向下投射，画在引出线右侧表示向左投射。剖面详图索引符号 6.3.3例图阅读
底层平面图
1:100
二层平面图
1:100
本图为该住宅的二层平面图。与底层平面图相比，绘图时少了指北针、室外散水与排水沟等附属设施。
本层每户设有卧室二间，起居室、书房和卫生间各一间。
一层客厅上方中空，楼层主要房间完成面标高3.300m；一层门廊上方设有雨棚，雨棚最高处标高4.000m，最低处标高3.055m，双向设坡，坡度27.55°，分水线用细实线绘制；阳台设有坡度，排水方向指向雨水管。本层楼梯向上跑16步，向下跑18步； 楼梯间有编号为M2122的门通向露台，露台设坡度为 2%的排水坡，排水方向指向雨水管。
顶层平面图
1:100
本图为该住宅的顶层平面图。本层每户只设主卧、书房、更衣室和卫生间各一间，楼层主要房间完成面标高6.300m。
顶层因为不再有上行梯段，所以楼梯间只绘制指明下行方向的细实线箭头；因为没有上行被剖切到的梯段，所以梯段上没有折断线；
1/A轴线上的柱可见但未被剖切到，用中实线绘制。
屋顶平面图主要反映屋面排水方向及坡度、屋面流水的分水线、女儿墙、雨棚、天沟和雨水出口等的平面形状。
屋顶平面图
1:100
定位轴线、总体尺寸、轴间尺寸与其他层平面图相同。
屋顶平面图
1:100
该房屋为坡屋面，坡度多数为27.55 。
屋面有外露的烟气道，是靠C轴和1、5轴交汇处，从地下室卫生间一直通到屋面的排气孔。
6.3.4建筑平面图绘制步骤
1）绘出纵横方向的定位轴线
2）绘出墙、柱轮廓线和门窗位置线
3）绘出门窗、楼梯、卫生设备等的图例，画出三排尺寸线和定位轴线的编号圆圈
4）按线型要求描粗描深各图线，填写轴线编号、各尺寸数字、门窗代号、房间名称等，完成全图
