6.4 建筑立面图

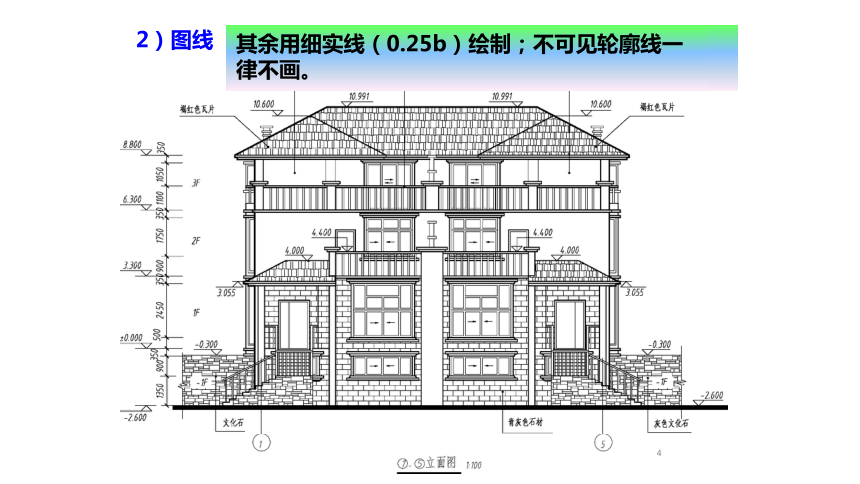

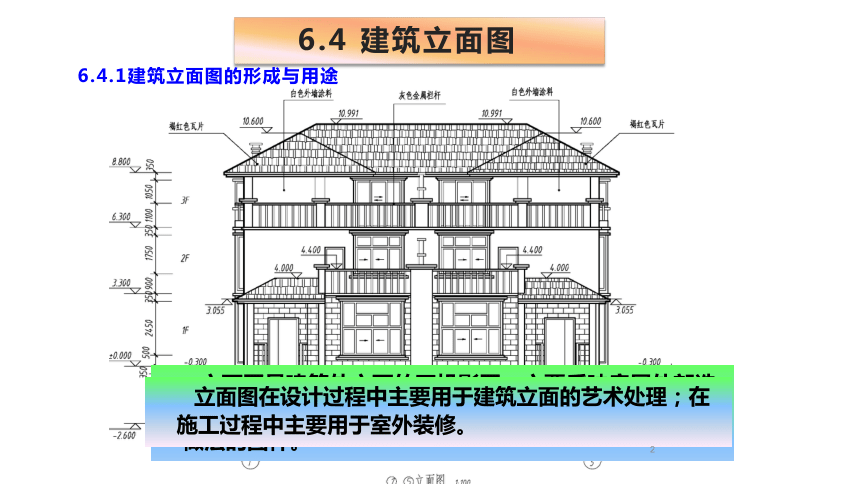

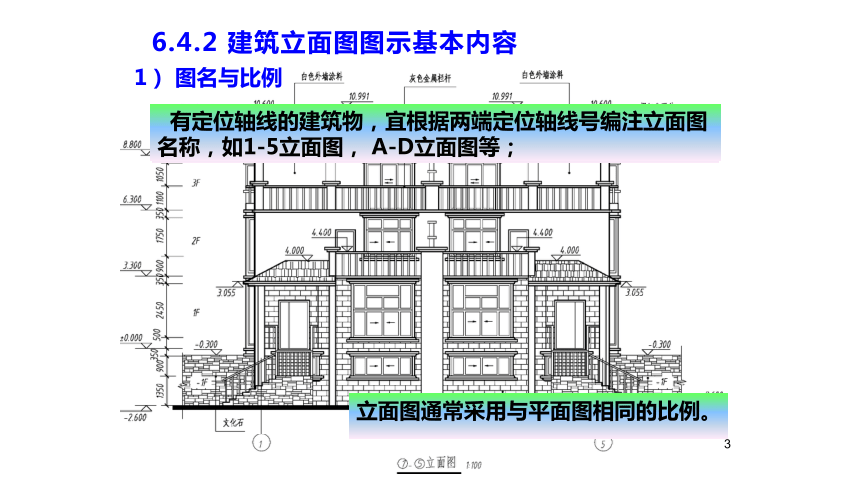

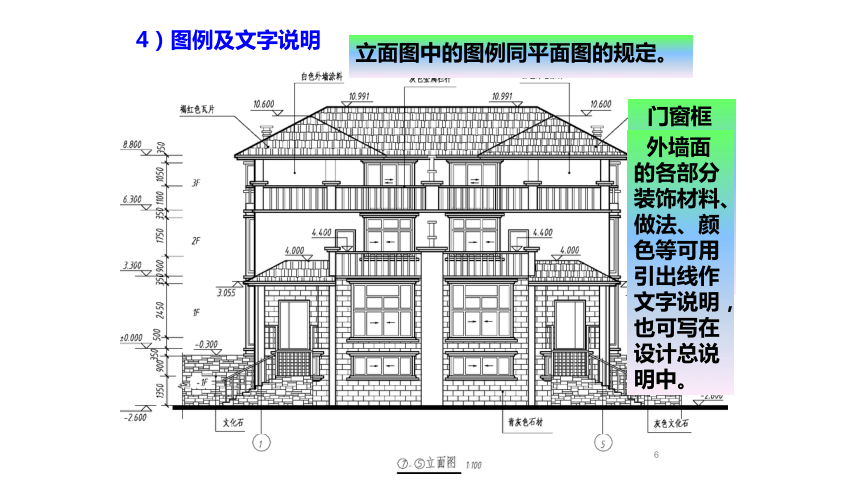

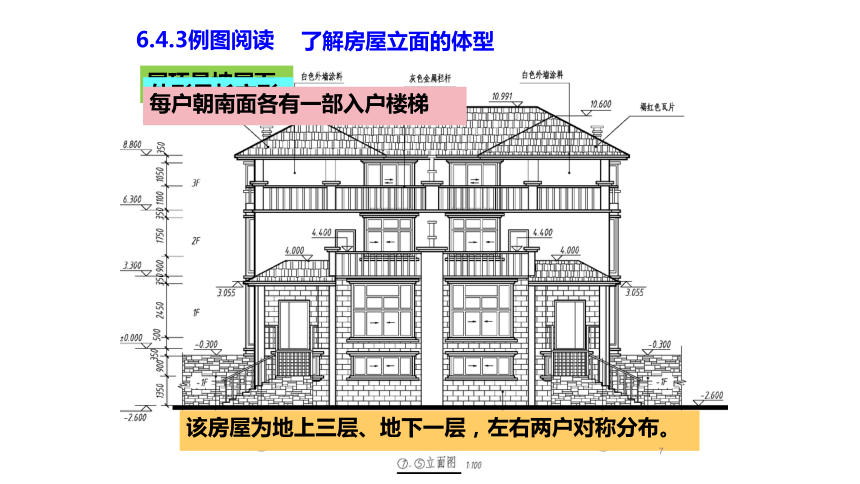

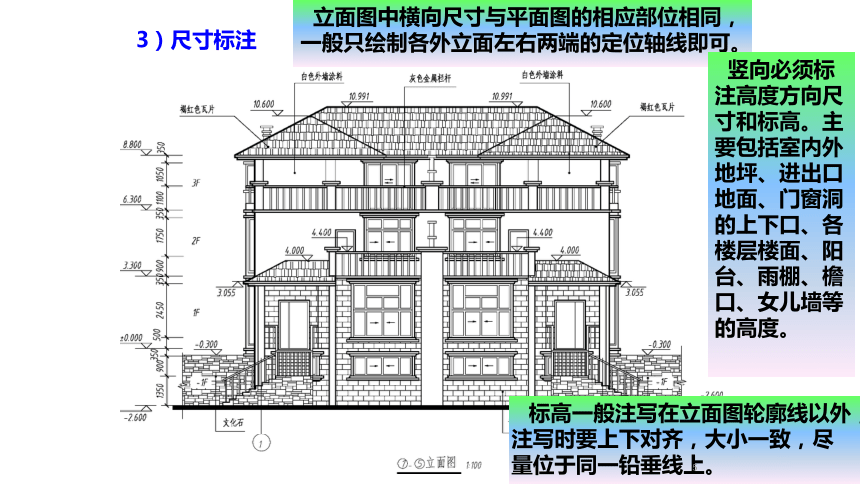

6.4建筑立面图6.4.1建筑立面图的形成与用途立面图是建筑外立面的正投影图，主要反映房屋外部造型、外墙装饰及相应方向所见到的各构件的形状、位置、做法的图样。立面图在设计过程中主要用于建筑立面的艺术处理；在施工过程中主要用于室外装修。6.4.2建筑立面图图示基本内容无定位轴线的建筑物可按房屋各面的朝向命名，如南立面图、东立面图等。有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称，如1-5立面图，A-D立面图等；1）图名与比例立面图通常采用与平面图相同的比例。2）图线建筑物的整体外轮廓线用粗实线（b）绘制；立面上的主要轮廓线，包括门窗洞、阳台、雨棚、台阶、花台、窗套等用中实线（0.5b）绘制；其余用细实线（0.25b）绘制；不可见轮廓线一律不画。3）尺寸标注立面图中横向尺寸与平面图的相应部位相同，一般只绘制各外立面左右两端的定位轴线即可。竖向必须标注高度方向尺寸和标高。主要包括室内外地坪、进出口地面、门窗洞的上下口、各楼层楼面、阳台、雨棚、檐口、女儿墙等的高度。标高一般注写在立面图轮廓线以外，注写时要上下对齐，大小一致，尽量位于同一铅垂线上。4）图例及文字说明立面图中的图例同平面图的规定。门窗框的双线间距不宜大于0.8mm，以免引起稀疏的错觉。外墙面的各部分装饰材料、做法、颜色等可用引出线作文字说明，也可写在设计总说明中。6.4.3例图阅读该房屋为地上三层、地下一层，左右两户对称分布。了解房屋立面的体型屋顶是坡屋面外形呈长方形每户朝南面各有一部入户楼梯了解门窗的类型、位置及数量，并结合平面图及门窗表查阅是否一致了解其他构配件室内外由25级台阶相连户门门廊上有一个雨棚。各窗均有窗套屋顶有外露的烟气道。可见的柱的轮廓线，柱头上有压顶。了解各部分标高室外地坪标高为-2.600m门廊处雨棚最高点4.000m，最低点3.055m；屋顶最高屋脊线标高为10.991m次高屋脊线标高为10.600m檐口标高8.800m室外挡土墙砌至-0.300m。室内各楼层标高分别为±0.000、3.300、6.300m；了解外墙面装饰底层外墙装饰为青灰色石材二、三楼外墙采用白色涂料粉刷坡屋顶采用褐红色瓦片挡土墙采用灰色文化石饰面涂黑6.4.4建筑立面图绘制步骤1）轮廓先画出地坪线、外墙轮廓线、各楼层楼面线、屋面线。1）轮廓先画出地坪线、外墙轮廓线、各楼层楼面线、屋面线。2）细部构造画出门、窗、阳台、雨篷、出屋面烟气道、突出墙面的柱等的轮廓线。6.4.4建筑立面图绘制步骤6.4.4建筑立面图绘制步骤3）画出门、窗、阳台、雨篷、出屋面烟气道等的图例，并绘出标高符号及尺寸。3）画出门、窗、阳台、雨篷、出屋面烟气道等的图例，并绘出标高符号及尺寸。4）完成作图检查并描深图线，标注标高与尺寸数字，书写外墙装饰装修、轴线编号、图名及比例等。6.4.4建筑立面图绘制步骤谢谢观看
