(共27张PPT)
6.6 建筑详图

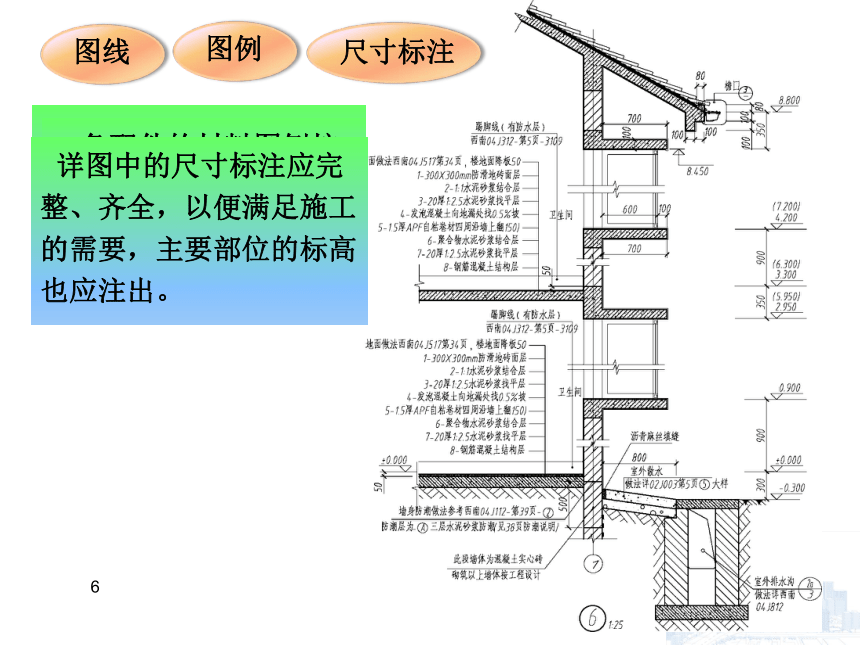

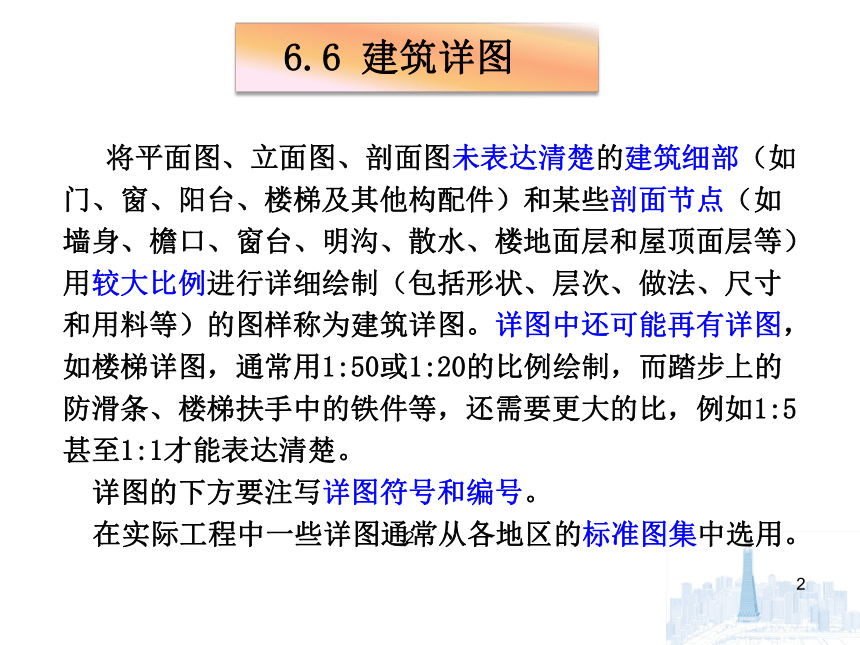

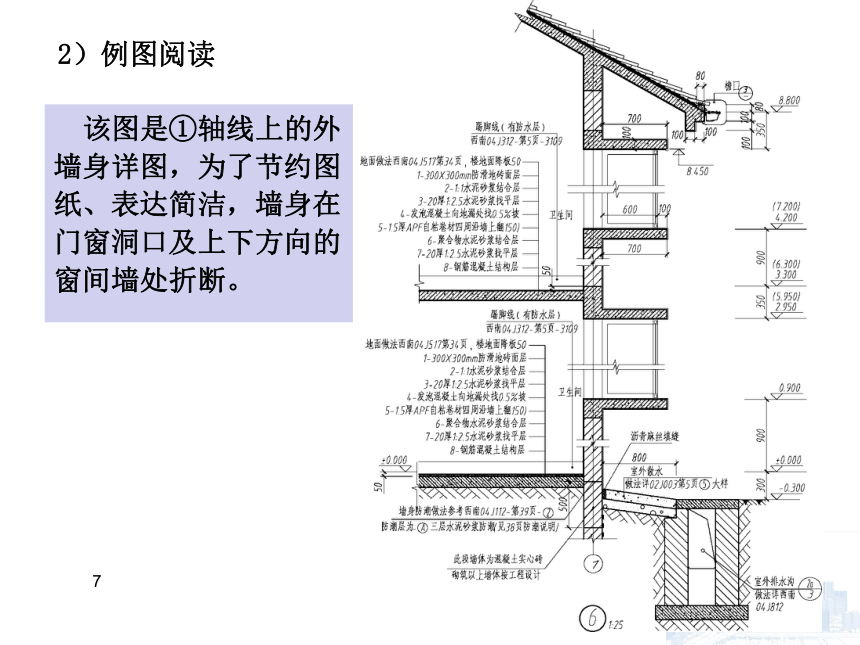

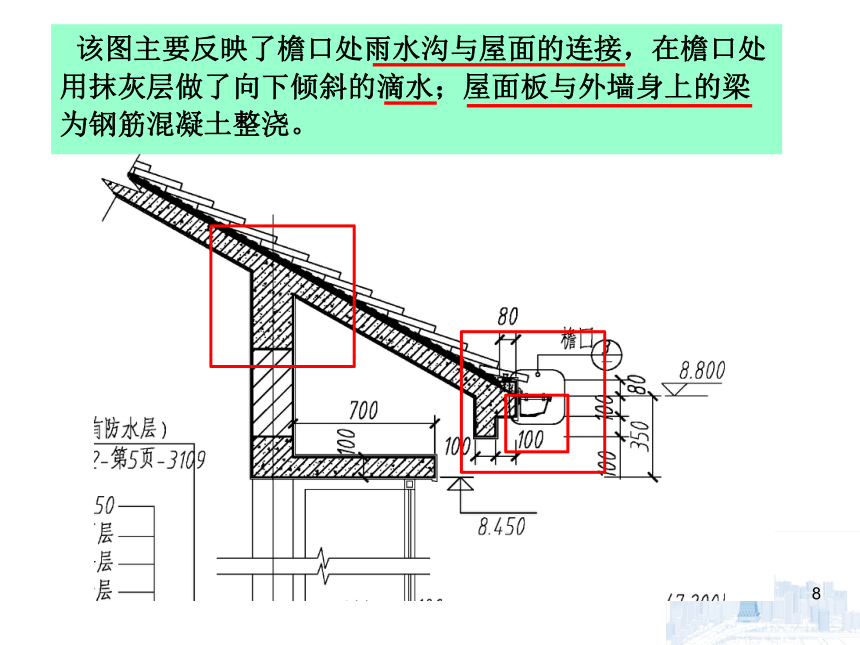

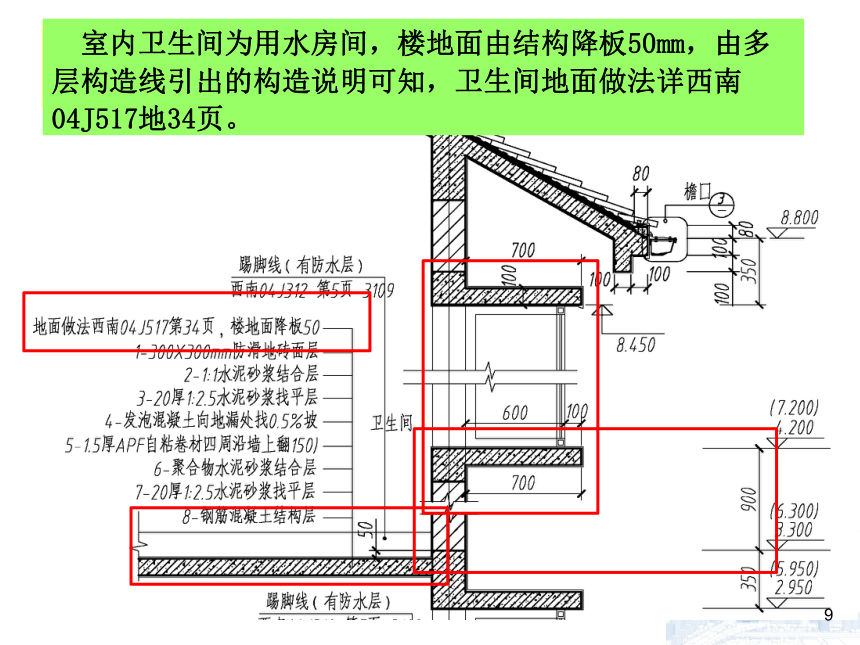

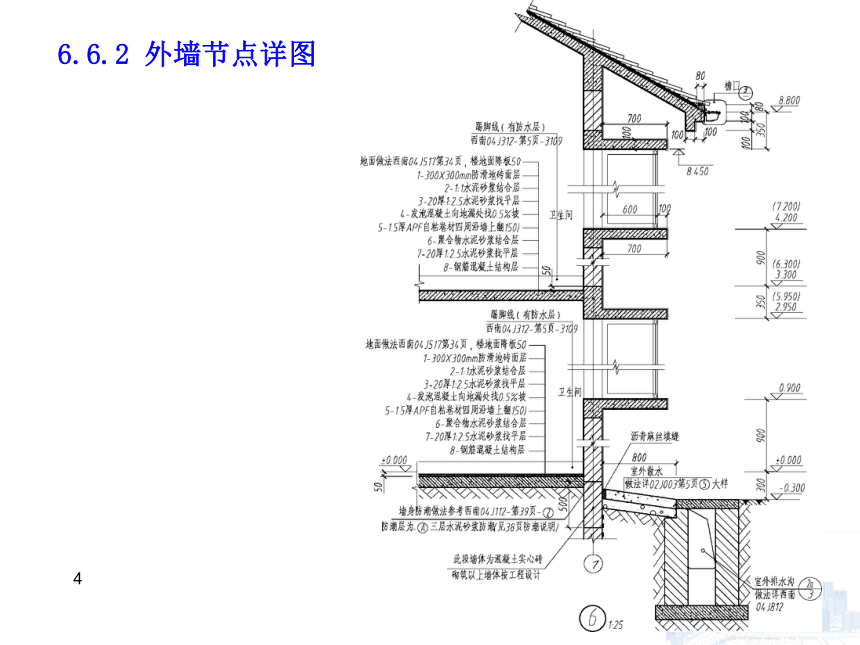

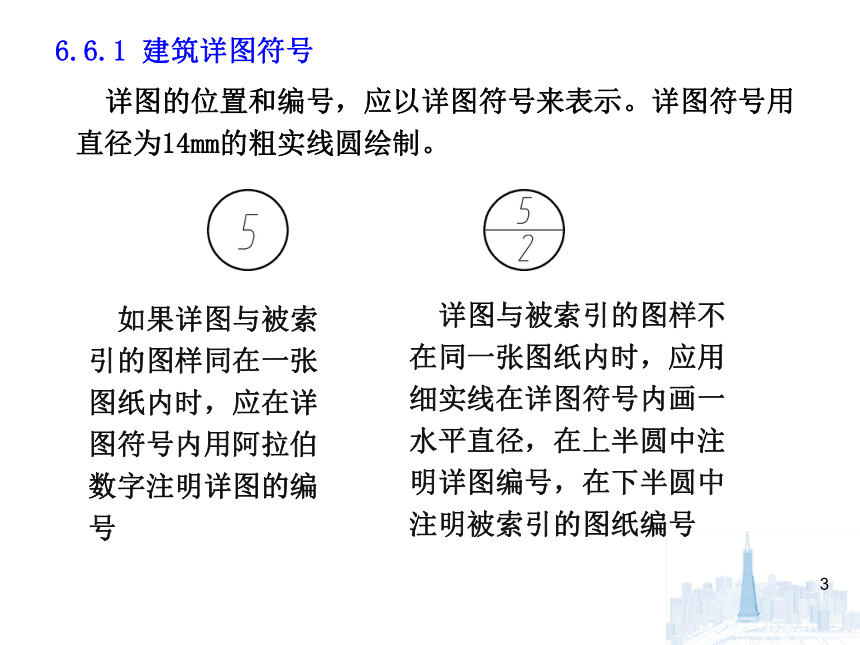

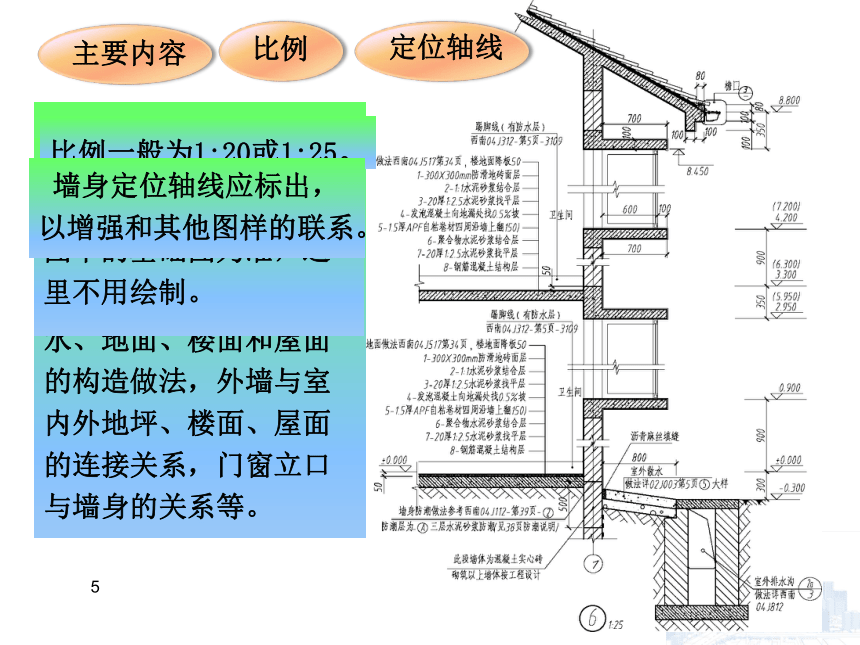

将平面图、立面图、剖面图未表达清楚的建筑细部(如门、窗、阳台、楼梯及其他构配件)和某些剖面节点(如墙身、檐口、窗台、明沟、散水、楼地面层和屋顶面层等)用较大比例进行详细绘制(包括形状、层次、做法、尺寸和用料等)的图样称为建筑详图。详图中还可能再有详图,如楼梯详图,通常用1:50或1:20的比例绘制,而踏步上的防滑条、楼梯扶手中的铁件等,还需要更大的比,例如1:5甚至1:1才能表达清楚。详图的下方要注写详图符号和编号。在实际工程中一些详图通常从各地区的标准图集中选用。6.6建筑详图详图的位置和编号,应以详图符号来表示。详图符号用直径为14mm的粗实线圆绘制。如果详图与被索引的图样同在一张图纸内时,应在详图符号内用阿拉伯数字注明详图的编号6.6.1建筑详图符号详图与被索引的图样不在同一张图纸内时,应用细实线在详图符号内画一水平直径,在上半圆中注明详图编号,在下半圆中注明被索引的图纸编号6.6.2外墙节点详图有错外墙身详图主要表达外墙厚度,门窗洞口、窗台、檐口、女儿墙等部位的标高、尺寸、材料、做法等,勒脚、散水、地面、楼面和屋面的构造做法,外墙与室内外地坪、楼面、屋面的连接关系,门窗立口与墙身的关系等。外墙身详图室外地坪之下的基础部分以结构图中的基础图为准,这里不用绘制。定位轴线比例比例一般为1:20或1:25。墙身定位轴线应标出,以增强和其他图样的联系。主要内容因详图绘制比例较大,凡剖切到的结构构件的轮廓线应以粗实线表示,抹面层应用细实线画出。各配件的材料图例按《建筑制图标准》绘制。图例图线详图中的尺寸标注应完整、齐全,以便满足施工的需要,主要部位的标高也应注出。尺寸标注2)例图阅读该图是①轴线上的外墙身详图,为了节约图纸、表达简洁,墙身在门窗洞口及上下方向的窗间墙处折断。该图主要反映了檐口处雨水沟与屋面的连接,在檐口处用抹灰层做了向下倾斜的滴水;屋面板与外墙身上的梁为钢筋混凝土整浇。窗顶过梁与挑檐以及窗台都为钢筋混凝土整浇,挑出尺寸为700mm。窗台高度900mm室内卫生间为用水房间,楼地面由结构降板50mm,由多层构造线引出的构造说明可知,卫生间地面做法详西南04J517地34页。踢脚线内也有防水层,详细做法见西南04J312第5页3109。在墙身底部,主要反映了室内外地面、散水、外墙基础、防潮层、室外排水沟的形状、材料、尺寸与相互连接关系。散水与外墙连接处用沥青麻丝填实。外墙防潮层为三层水泥砂浆防潮,详细做法见图集。详图中还能再有详图。墙身节点详图中檐口细部和屋面构造如下图。6.6.3楼梯详图楼梯是多层房屋上下交通的主要构件,若干梯级组成楼梯的梯段,平台板与上下的横梁组成休息平台,加上栏杆扶手组成了楼梯。楼梯按建筑形式分主要有两跑楼梯、三跑楼梯、螺旋楼梯等,按结构形式分主要有板式楼梯、梁式楼梯等。楼梯详图包括楼梯平面详图、剖面详图和更大比例的详图。这些图组合起来将楼梯的类型、结构形式、材料、尺寸及装修做法表达清楚,以满足楼梯施工放样的需要。楼梯平面详图的剖切通常选在楼梯休息平台以下,窗台以上的位置。一般每层都有一个楼梯平面图,如果中间层布局完全一样,可以只画一个标准层。剖切位置1)楼梯详图的主要内容楼梯平面图与剖面图中应标注定位轴线,为节省图纸,几个平面图可排成一行。定位轴线比例楼梯平面图与剖面图的比例通常为1:50。剖切位置1)楼梯详图的主要内容图线1)楼梯详图的主要内容剖切到的墙体、梯段、平台等以粗实线绘出,其余细部构造轮廓线以细实线绘出。在对于1:50的楼梯平面图与剖面图中,宜画出材料图例。平面图中各层被剖切到的梯段,以斜折断线截断。在上下梯段处画长箭头,注写“上”或“下”以及踏步级数。楼梯详图中应注写楼梯间的开间和进深尺寸。梯段的尺寸,平面图中以踏步数乘以踏面宽度等于梯段长度的形式表示。尺寸标注楼地面和平台的标高尺寸,以及其余细部的详细尺寸。剖面图中的梯段高度以踢面数乘以踢面高度等于梯段高度的形式表示。尺寸标注2)例图阅读2)例图阅读2)例图阅读3)楼梯详图的绘制步骤(1)楼梯平面详图①主要轮廓首先绘制定位轴线,再依据被剖切到的墙体厚度、柱尺寸绘制楼梯间主要轮廓。3)楼梯详图的绘制步骤(1)楼梯平面详图①主要轮廓首先绘制定位轴线,再依据被剖切到的墙体厚度、柱尺寸绘制楼梯间主要轮廓。②细部构造绘制出楼梯间墙上的门窗洞口、可见的梯井、梯级等的投影线。应注意的是,楼梯平面图中反映踏面投影的线框的数量比该梯段的级数少一个,这是因为最上一级梯级踏面与楼梯平台面或楼层面重合的缘故。3)楼梯详图的绘制步骤(1)楼梯平面详图①主要轮廓首先绘制定位轴线,再依据被剖切到的墙体厚度、柱尺寸绘制楼梯间主要轮廓。②细部构造绘制出楼梯间墙上的门窗洞口、可见的梯井、梯级等的投影线。③标注尺寸用细实线绘制尺寸线、尺寸界线,定位轴线及圆圈、标高符号等。④完成作图检查并描深图线,涂黑柱断面,填写尺寸数字、定位轴线编号、标高数字等,书写图名、比例等3)楼梯详图的绘制步骤(2)楼梯剖面详图①主要轮廓依据剖切位置,绘制与楼梯平面图对应的定位轴线、墙体、室外地坪、楼地面、楼梯平台面线。②细部构造绘制楼梯间墙体上的门窗洞口、窗台、窗楣、各楼层板、楼梯平台板、门窗过梁、楼层梁、楼梯段板、踏步、两条扶手等的所有可见轮廓线。应注意的是,要保证梯段板的斜线与扶手顶面的投影线相互平行。3)楼梯详图的绘制步骤(2)楼梯剖面详图③标注尺寸检查描深图线,绘制全部尺寸的尺寸线、尺寸界线、定位轴线及圆圈,详图索引、标高、材料图例等。④完成作图填写数字和字母、定位轴线编号,书写图名、比例等,成图。
