7.1 结构施工图概述

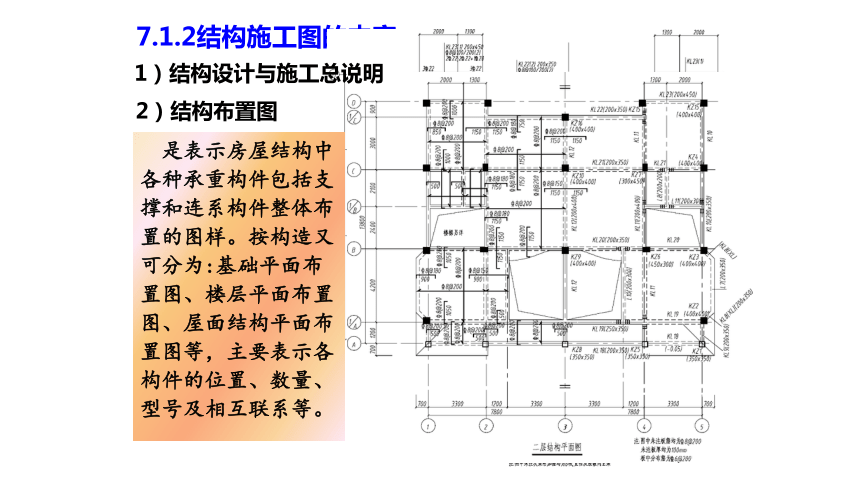

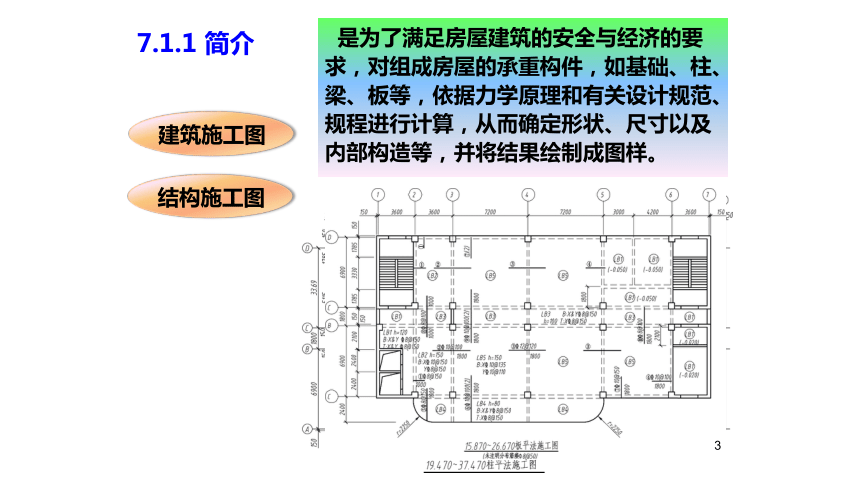

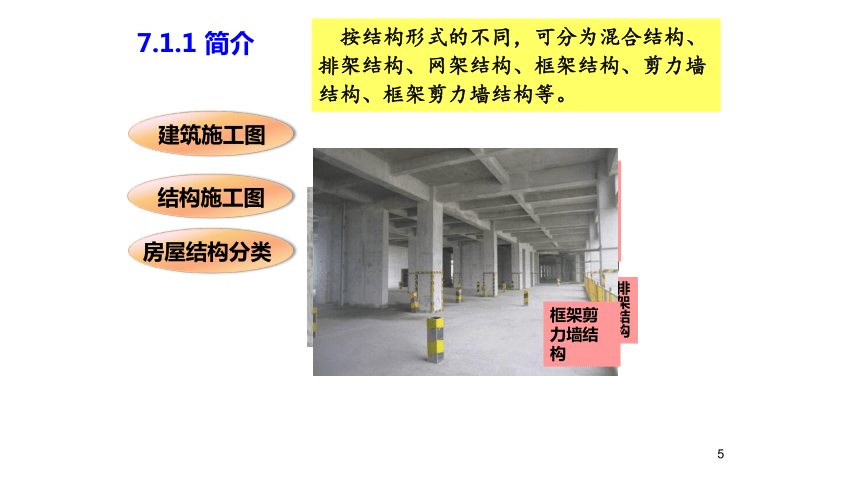

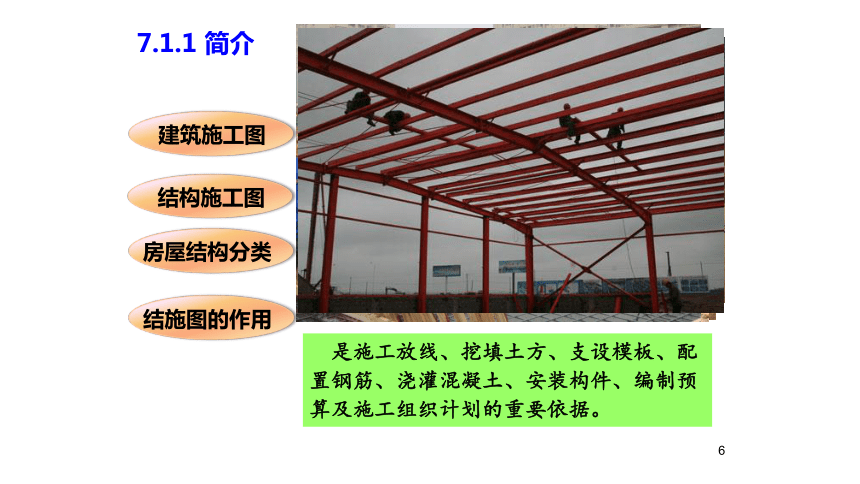

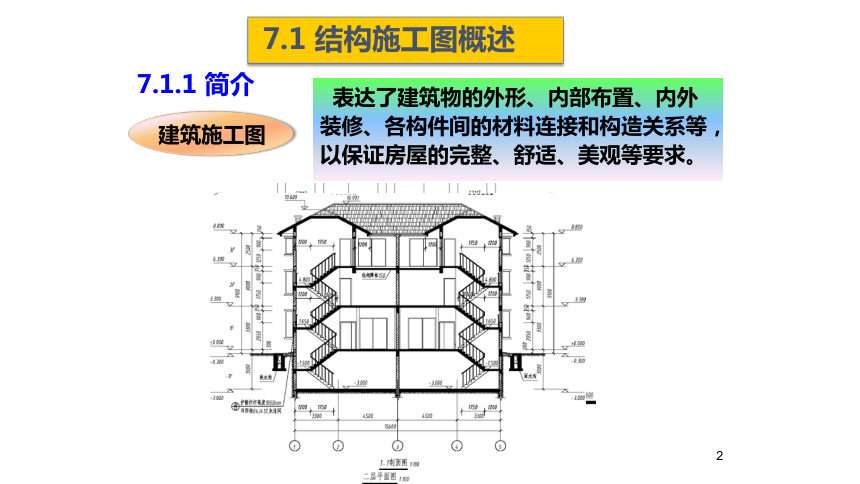

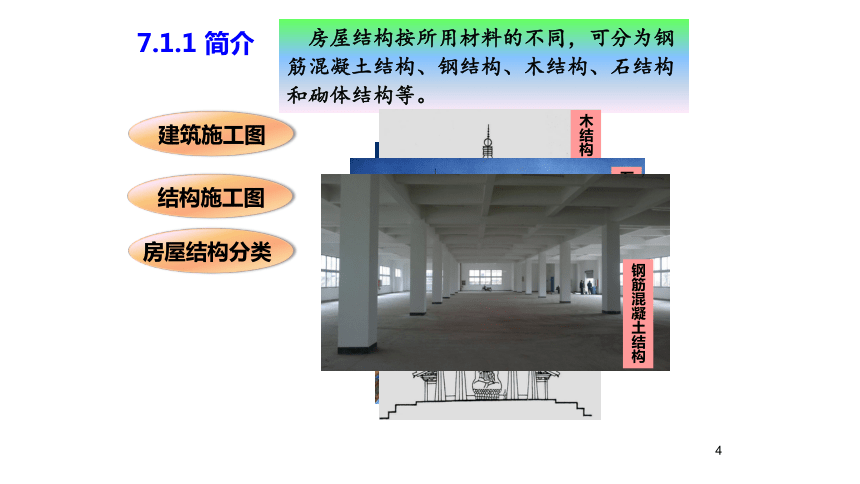

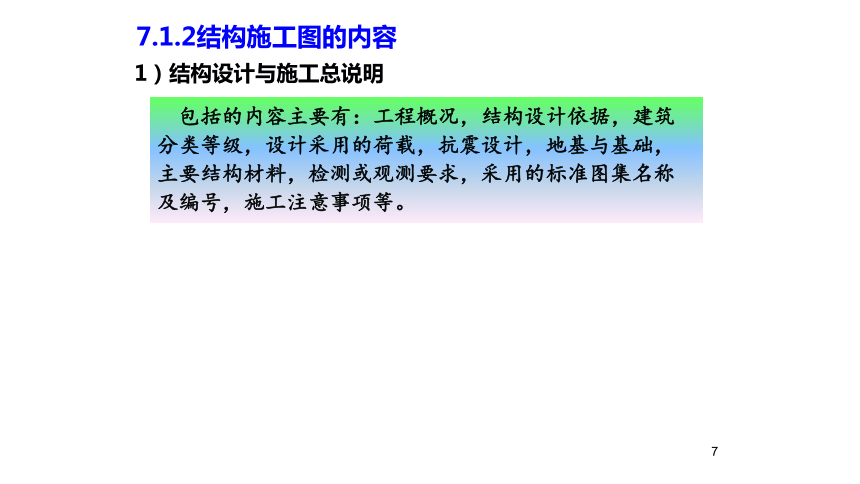

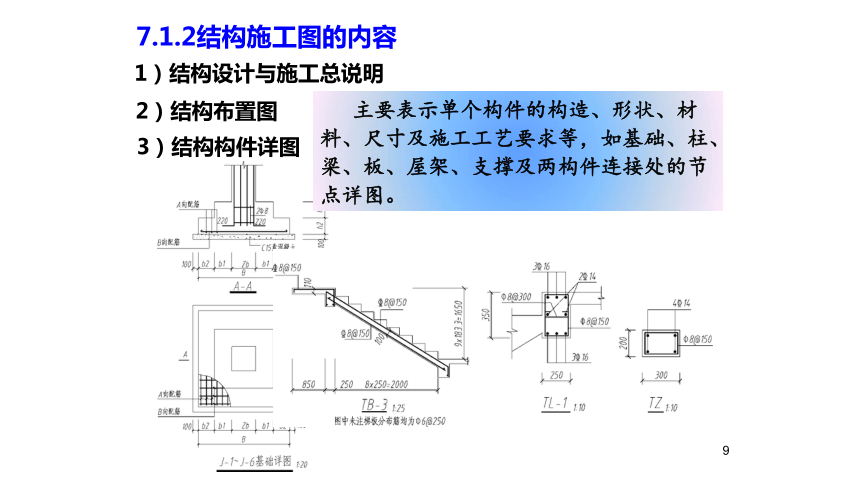

7.1结构施工图概述7.1.1简介建筑施工图表达了建筑物的外形、内部布置、内外装修、各构件间的材料连接和构造关系等，以保证房屋的完整、舒适、美观等要求。建筑施工图是为了满足房屋建筑的安全与经济的要求，对组成房屋的承重构件，如基础、柱、梁、板等，依据力学原理和有关设计规范、规程进行计算，从而确定形状、尺寸以及内部构造等，并将结果绘制成图样。结构施工图7.1.1简介建筑施工图房屋结构按所用材料的不同，可分为钢筋混凝土结构、钢结构、木结构、石结构和砌体结构等。结构施工图房屋结构分类砌体结构钢结构木结构7.1.1简介石结构钢筋混凝土结构建筑施工图按结构形式的不同，可分为混合结构、排架结构、网架结构、框架结构、剪力墙结构、框架剪力墙结构等。结构施工图房屋结构分类网架结构框架结构7.1.1简介排架结构砖木混合结构剪力墙结构框架剪力墙结构建筑施工图是施工放线、挖填土方、支设模板、配置钢筋、浇灌混凝土、安装构件、编制预算及施工组织计划的重要依据。结构施工图房屋结构分类结施图的作用7.1.1简介7.1.2结构施工图的内容包括的内容主要有：工程概况，结构设计依据，建筑分类等级，设计采用的荷载，抗震设计，地基与基础，主要结构材料，检测或观测要求，采用的标准图集名称及编号，施工注意事项等。1）结构设计与施工总说明7.1.2结构施工图的内容2）结构布置图1）结构设计与施工总说明是表示房屋结构中各种承重构件包括支撑和连系构件整体布置的图样。按构造又可分为:基础平面布置图、楼层平面布置图、屋面结构平面布置图等，主要表示各构件的位置、数量、型号及相互联系等。1）结构设计与施工总说明7.1.2结构施工图的内容主要表示单个构件的构造、形状、材料、尺寸及施工工艺要求等，如基础、柱、梁、板、屋架、支撑及两构件连接处的节点详图。2）结构布置图3）结构构件详图1）图示方法应用正投影原理进行投影。在较小比例的结构布置图中，构件的外形和材料图例都允许用简化画法或规定图例来表示。7.1.3结构施工图的图示特点工字钢2）表达方式由于房屋结构的体型庞大，形状、构造复杂，因而采用由整体到局部，逐渐详细的表达方式。如图，由较小比例的结构布置图来表示房屋结构中各构件的布置和定位。2）表达方式再由较大比例的构件详图来表明各构件的形状、大小、材料和构造。2）表达方式最后用更大比例的节点详图来表达构件的细部和连接构造。当构件的纵横向断面尺寸相差悬殊时，在同一图中纵向和横向可用不同的比例，使图面更清晰。3）尺寸标注结构施工图中的尺寸标注要求，与需表达内容的深度有关。例如，结构布置图中主要标注各构件的定位尺寸；3）尺寸标注结构布置图与构件详图中的有关尺寸必须统一，并与建筑施工图中相关尺寸吻合。在构件详图中则要求必须详细的标注构件的定形尺寸和细部构造尺寸。高度尺寸（标高）以“米”为单位，注写到小数后三位，其余尺寸均以“毫米”为单位，注写时不带单位。4）图线绘制结构施工图时，图线应根据图样复杂程度和比例的大小，确定基本线宽b。名 称 线 型 线宽 一般用途
实线 粗 b 螺栓、钢筋线、结构平面图中的单线结构件线、钢木支撑及系杆线，图名下横线、剖切线
中粗 0.7b 结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、钢筋线
中 0.5b 结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、可见的钢筋混凝土构件轮廓线、钢筋线
细 0.25b 表注引出线、标高符号线、索引符号线、尺寸线
虚线 粗 b 不可见钢筋线、螺栓线、结构平面图中不可见的单线结构件线及钢、木支撑线
中粗 0.7b 结构平面图中不可见构件、墙身轮廓线及不可见钢、木结构构件线、不可见的钢筋线
中 0.5b 结构平面图中不可见构件、墙身轮廓线及不可见钢、木结构构件线、不可见的钢筋线
细 0.25b 基础平面图中的沟管轮廓线、不可见的钢筋混凝土构件轮廓线
表7-1 建筑结构制图图线（GB/T 50105—2010）
名称线型线宽一般用途单点长画线粗b柱间支撑、垂直支撑、设备检查轴线图中的中心线细0.25b中心线、对称线、定位轴线、重心线双点长画线粗b预应力钢筋线细0.25b原有结构轮廓线折断线细0.25b断开界线波浪线细0.25b断开界线表7-1建筑结构制图图线（GB/T 50105—2010）续表5）构件代号房屋结构的基本构件种类繁多、布置复杂，为了图示效果的简明清晰和提高工作效率、减少事故，图样上的各类构件均有统一规定的代号，常用构件代号如下表所示。预应力钢筋混凝土构件代号，应在构件代号前加注“Y—”。表7-2常用构件代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J2屋面板WB16圈梁QL30设备基础SJ3空心板KB17过梁GL31桩ZH4槽型板CB18联系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC6密肋板MB20楼梯梁TL34水平支撑SC7楼梯板TB21檩条LT35梯T8盖板GB22屋架WJ36雨蓬YP9挡雨板或檐口板YB23托架TJ37阳台YT10吊车安全走道板DB24天窗架CJ38梁垫LD11墙板QB25框架KJ39预埋件M12天沟板TGB26刚架GJ40天窗端壁TD13梁L27构造柱GZ41钢筋网W14屋面梁WL28柱Z42钢筋骨架GTHANKS
