7.2钢筋混凝土构件图（传统方法）

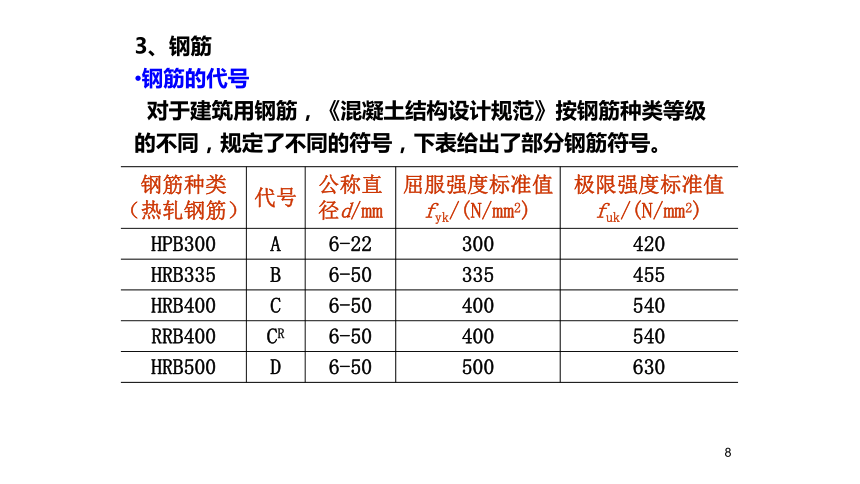

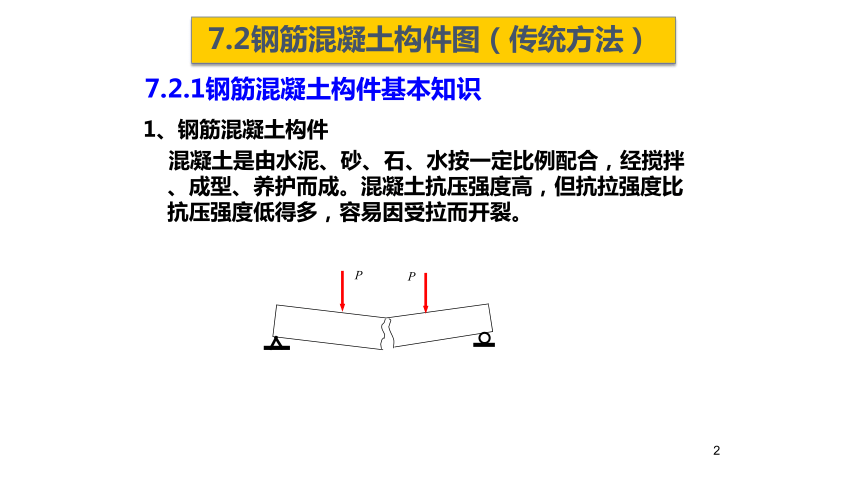

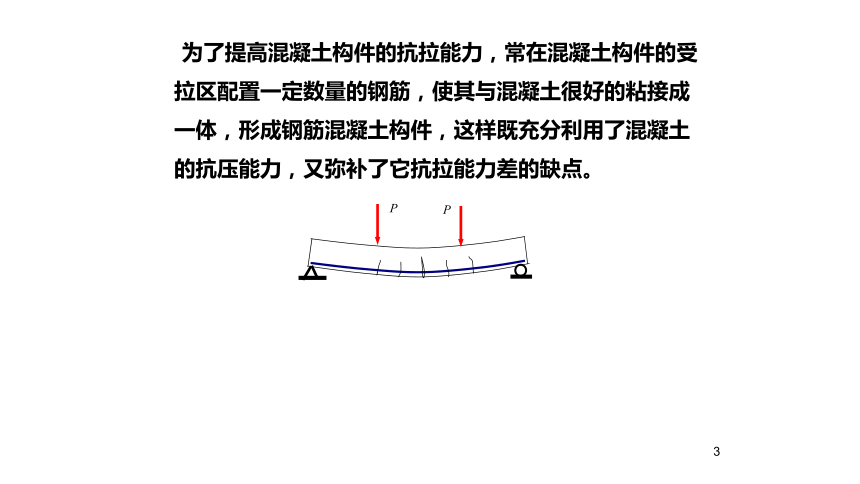

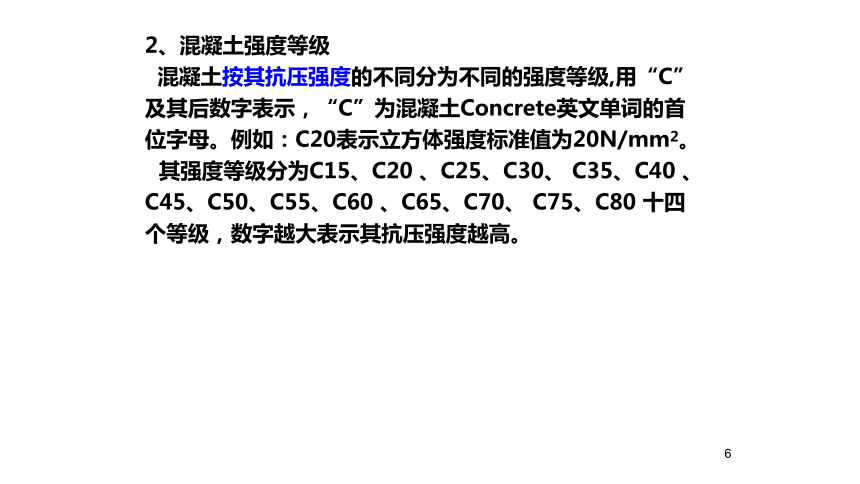

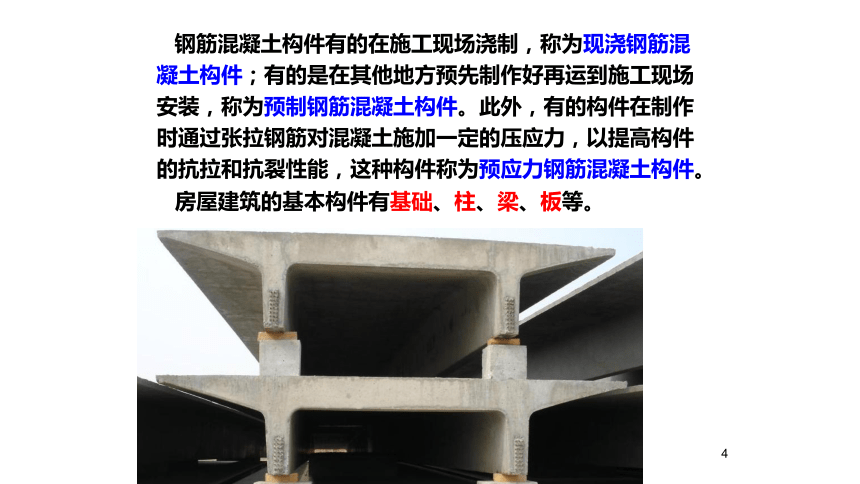

7.2钢筋混凝土构件图（传统方法）7.2.1钢筋混凝土构件基本知识PP1、钢筋混凝土构件混凝土是由水泥、砂、石、水按一定比例配合，经搅拌、成型、养护而成。混凝土抗压强度高，但抗拉强度比抗压强度低得多，容易因受拉而开裂。PP为了提高混凝土构件的抗拉能力，常在混凝土构件的受拉区配置一定数量的钢筋，使其与混凝土很好的粘接成一体，形成钢筋混凝土构件，这样既充分利用了混凝土的抗压能力，又弥补了它抗拉能力差的缺点。钢筋混凝土构件有的在施工现场浇制，称为现浇钢筋混凝土构件；有的是在其他地方预先制作好再运到施工现场安装，称为预制钢筋混凝土构件。此外，有的构件在制作时通过张拉钢筋对混凝土施加一定的压应力，以提高构件的抗拉和抗裂性能，这种构件称为预应力钢筋混凝土构件。房屋建筑的基本构件有基础、柱、梁、板等。钢筋混凝土结构有关术语混凝土结构以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。素混凝土结构由无钢筋或不配置受力钢筋的混凝土制成的结构。钢筋混凝土结构由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构。预应力混凝土结构由配置受力的预应力钢筋通过张拉或其他方法建立预应力的混凝土制成的结构。普通钢筋用于钢筋混凝土结构中的钢筋或预应力混凝土结构中的非预应力钢筋。2、混凝土强度等级混凝土按其抗压强度的不同分为不同的强度等级,用“C”及其后数字表示，“C”为混凝土Concrete英文单词的首位字母。例如：C20表示立方体强度标准值为20N/mm2。其强度等级分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级，数字越大表示其抗压强度越高。混凝土结构的耐久性和强度等级，应根据环境类别和设计使用年限来设计。对于设计使用年限为50年的混凝土结构，应符合下表要求。环境类别条件混凝土最低强度等级一类室内正常环境C20二类a室内潮湿环境；非严寒和非寒冷地区的露天环境等C25b严寒和寒冷地区的露天环境C30三类滨海室外环境；严寒和寒冷地区的冬季水位变动的桁架C35混凝土等级与环境类别3、钢筋钢筋的代号对于建筑用钢筋，《混凝土结构设计规范》按钢筋种类等级的不同，规定了不同的符号，下表给出了部分钢筋符号。钢筋种类（热轧钢筋）代号公称直径d/mm屈服强度标准值fyk/(N/mm2)极限强度标准值fuk/(N/mm2)HPB300A6-22300420HRB335B6-50335455HRB400C6-50400540RRB400CR6-50400540HRB500D6-50500630HPB表示热轧光面钢筋，H、P、B分别为热轧（Hot rolled）、光圆（Polishing）、钢筋（bars）三个英文单词的首位字母。HRB为热轧带肋钢筋，RRB为余热处理钢筋。常用的钢筋有热轧光圆钢筋（俗称圆钢）和热轧带肋钢筋（俗称螺纹钢）。圆钢一般采用直径为6.5mm、8mm、10mm、12mm，更粗的就不常用了，一般用作箍筋。热轧带肋钢筋表面带有两条纵肋和沿长度方向均匀分布的横肋。当横肋的纵截面呈月牙形，且与纵肋不相交时，称为月牙形钢筋；当横肋的纵截面高度相等，且与纵肋相交时，称为等高肋钢筋。钢筋的分类和作用受力筋也称构件中的主筋，主要用于承受内力。箍筋一般用于梁、柱中，起固定受力筋，并承内力的作用。架立筋一般用于梁中，与受力筋、箍筋一起形成钢筋骨架。分布筋一般设在板类构件中，与受力筋垂直绑扎、起固定受力筋和均匀分布荷载的作用。构造筋因构件的构造要求或施工安装需要而配置的钢筋。保护层为保护钢筋，防火、防锈、防腐蚀和保证钢筋与混凝土的粘结力，钢筋的外面应有一层一定厚度的混凝土，称为保护层。《混凝土结构设计规范》（GB 50010-2010）规定了各种构件的最小保护层厚度，如下表所示。钢筋名称构件名称及使用环境保护层厚度/mm受力筋墙、板、环形构件截面厚度≤10010截面厚度＞10015柱30梁混凝土C2025混凝土C20以上30基础有垫层35无垫层70箍筋梁和柱15分布筋墙和板10弯钩为了使钢筋与混凝土有良好的粘接力，应将光圆钢筋两端做成半圆弯钩或直弯钩。带螺纹钢筋的粘结力强，可不做弯钩。4、钢筋混凝土构件图的内容与表示方法钢筋混凝土构件图又称配筋图，它在表示构件形状、尺寸的基础上，将构件内钢筋的种类、数量、形状、等级、直径、尺寸、间距等配置情况反映清楚。图示特点：（1）图示重点是钢筋及其配置，而不是构件的形状。因此，构件的可见轮廓线等以细实线绘制。正立面图侧立面图（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。受力筋（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。架立筋受力筋（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。架立筋箍筋正面受力筋（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。架立筋箍筋正面受力筋断面符号1-12-2（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。架立筋箍筋正面受力筋断面符号1-12-2纵筋断面（2）假想混凝土是透明的且不画材料符号，构件中的钢筋是可见的，钢筋以单粗线绘制，箍筋也可用中粗线绘制。钢筋的横断面以直径小于1mm的黑圆点表示。架立筋箍筋正面受力筋断面符号1-12-2纵筋断面箍筋侧面（3）为保证结构图的清晰，构件中的各种钢筋，凡形状、等级、直径、长度不同的，都应给予不同的编号。1-12-2（3）为保证结构图的清晰，构件中的各种钢筋，凡形状、等级、直径、长度不同的，都应给予不同的编号。1-12-2（3）为保证结构图的清晰，构件中的各种钢筋，凡形状、等级、直径、长度不同的，都应给予不同的编号。1-12-2编号写在直径为6mm的细实线圆圈中，编号圆应绘制在引出线的端部。同时，对钢筋的数量、级别代号、直径、间距代号及数字也应注出。（4）配筋图上各类钢筋的交叉重叠很多，为了方便的区分，对配筋图上的钢筋画法与图例如下表所示。序号名称图例说明1钢筋横断面2无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋端部用45°斜划线表示3带半圆形弯钩的钢筋端部4带直钩的钢筋端部5带丝扣的钢筋端部用文字说明机械连接的方式（如冷挤压或直螺纹等）6无弯钩的钢筋搭接7带半圆形弯钩的钢筋搭接8带直钩的钢筋搭接（5）配筋图上的钢筋画法要符合下表所示。序号说明图例1在结构平面图中配置双层钢筋时，底层钢筋的弯钩应向上或向左，顶层钢筋的弯钩应向下或向右2钢筋混凝土墙体配双层钢筋时，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋的弯钩应向下或向右（JM近面；YM远面）序号说明图例3若在断面图中不能表达清楚的钢筋布置，应在断面图外增加钢筋大样图（如钢筋混凝土墙、楼梯等）4图中所表示的箍筋、环筋等布置复杂时，可加画钢筋大样及说明5每组相同的钢筋、箍筋或环筋，可用一根粗实线表示，同时用一两端带斜短画线的横穿细线，表示其余钢筋及起止范围续表
