7.2钢筋混凝土构件图（传统方法）

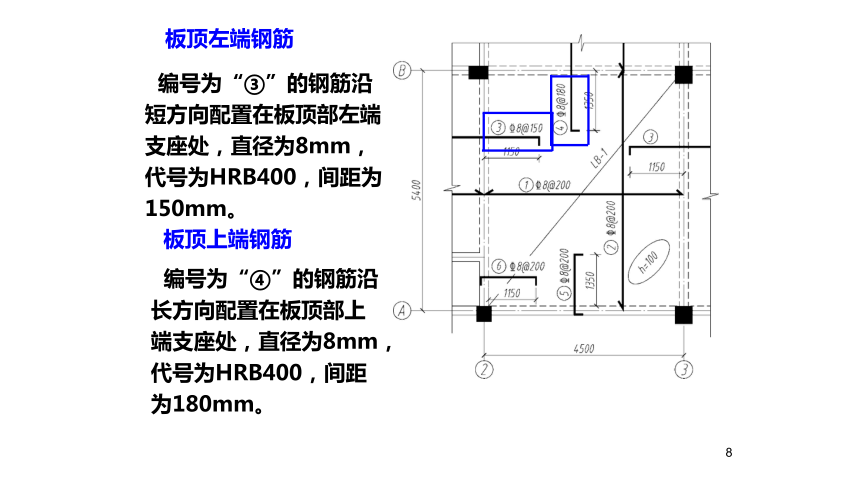

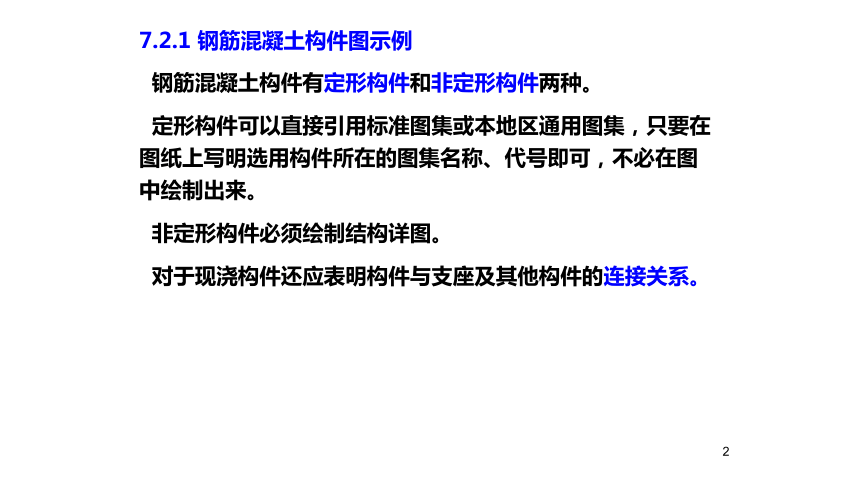

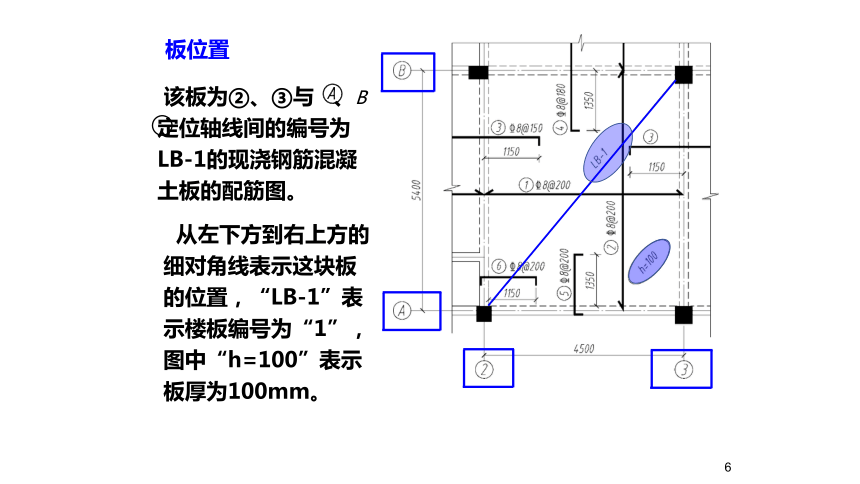

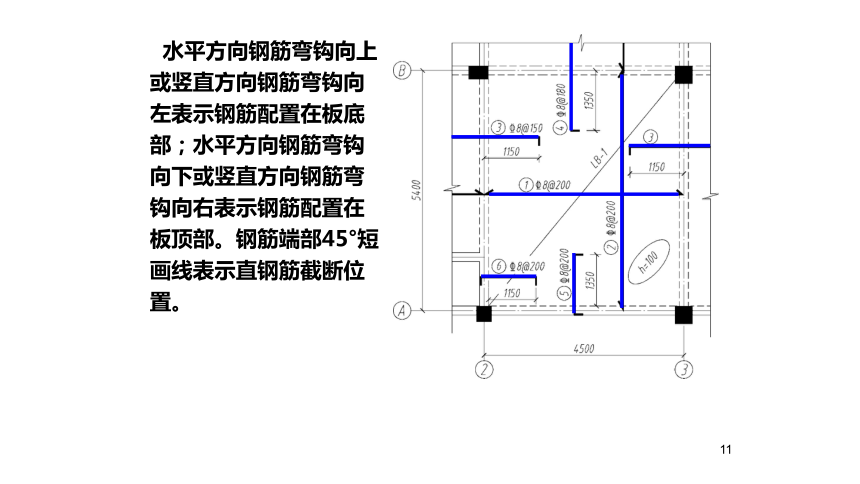

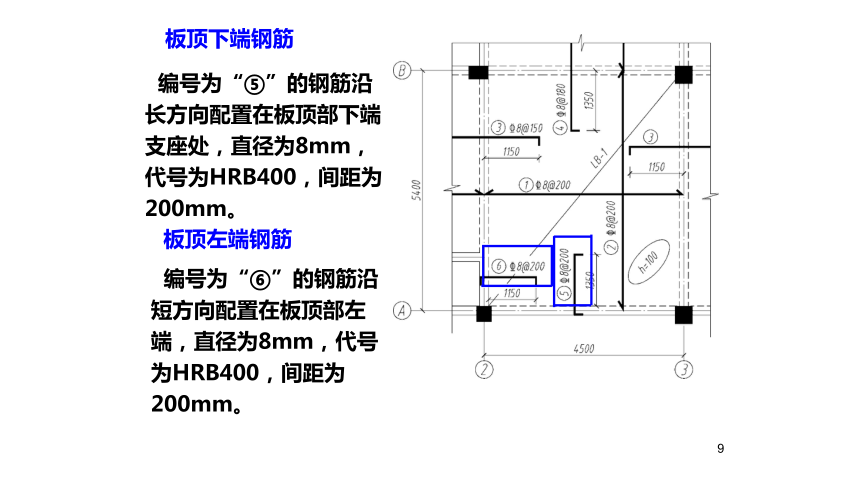

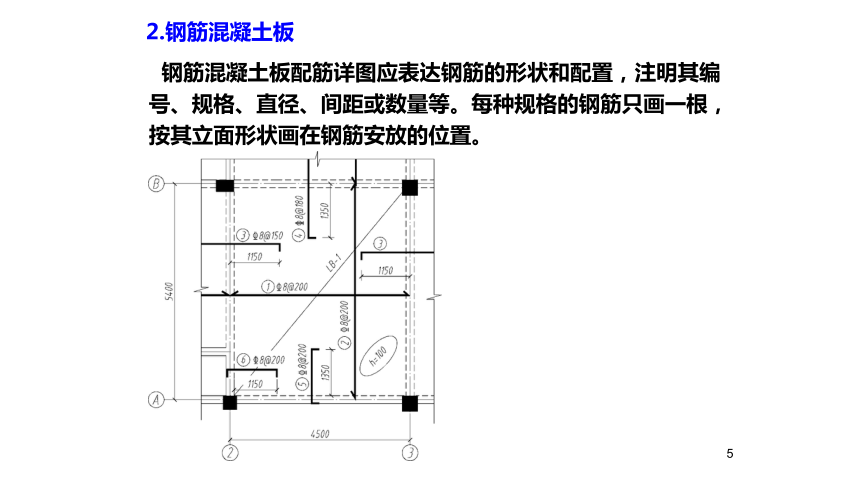

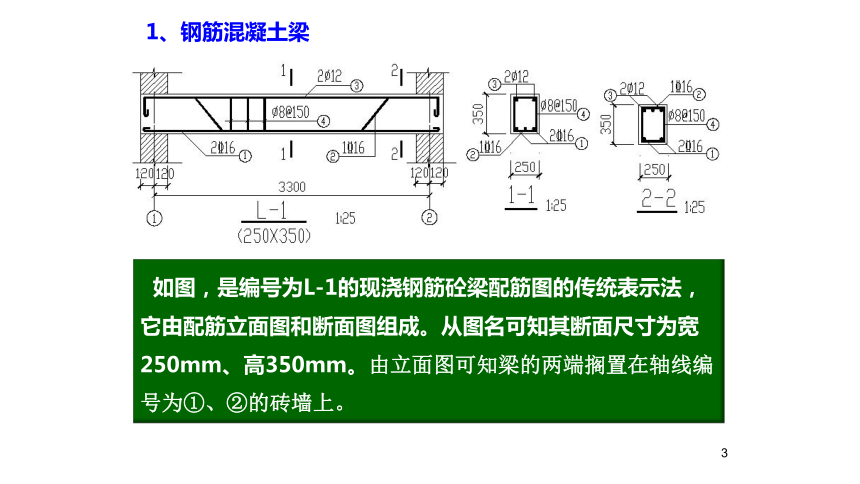

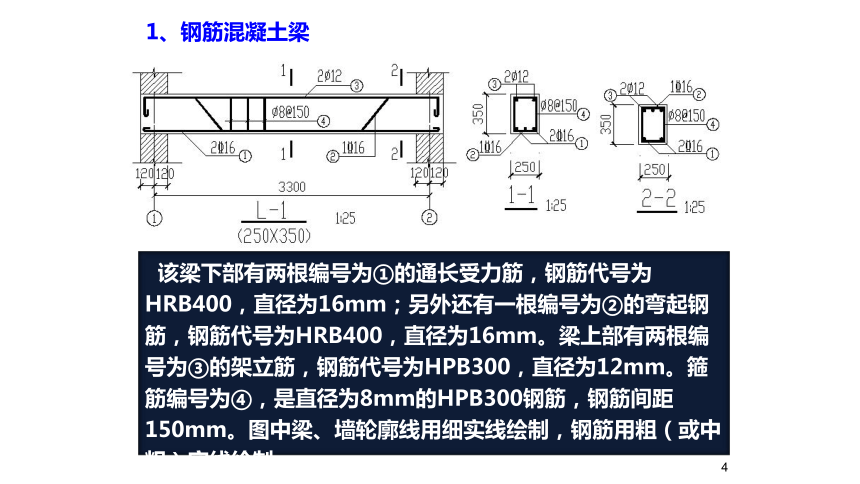

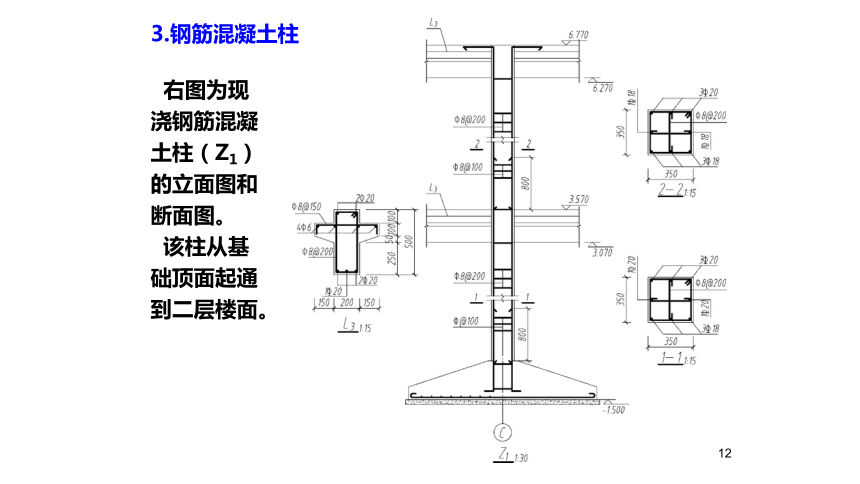

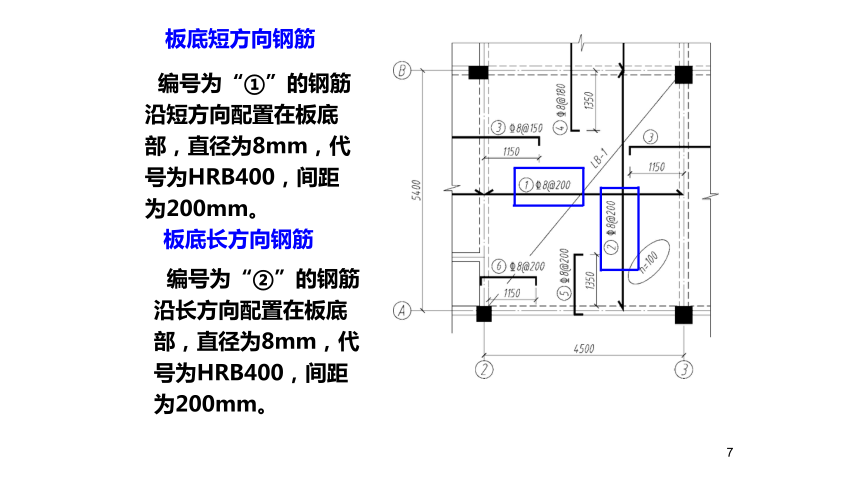

7.2.1钢筋混凝土构件图示例钢筋混凝土构件有定形构件和非定形构件两种。定形构件可以直接引用标准图集或本地区通用图集，只要在图纸上写明选用构件所在的图集名称、代号即可，不必在图中绘制出来。非定形构件必须绘制结构详图。对于现浇构件还应表明构件与支座及其他构件的连接关系。1、钢筋混凝土梁如图，是编号为L-1的现浇钢筋砼梁配筋图的传统表示法，它由配筋立面图和断面图组成。从图名可知其断面尺寸为宽250mm、高350mm。由立面图可知梁的两端搁置在轴线编号为①、②的砖墙上。1、钢筋混凝土梁该梁下部有两根编号为①的通长受力筋，钢筋代号为HRB400，直径为16mm；另外还有一根编号为②的弯起钢筋，钢筋代号为HRB400，直径为16mm。梁上部有两根编号为③的架立筋，钢筋代号为HPB300，直径为12mm。箍筋编号为④，是直径为8mm的HPB300钢筋，钢筋间距150mm。图中梁、墙轮廓线用细实线绘制，钢筋用粗（或中粗）实线绘制。2.钢筋混凝土板钢筋混凝土板配筋详图应表达钢筋的形状和配置，注明其编号、规格、直径、间距或数量等。每种规格的钢筋只画一根，按其立面形状画在钢筋安放的位置。板位置该板为②、③与、B定位轴线间的编号为LB-1的现浇钢筋混凝土板的配筋图。从左下方到右上方的细对角线表示这块板的位置，“LB-1”表示楼板编号为“1”，图中“h=100”表示板厚为100mm。板底短方向钢筋编号为“①”的钢筋沿短方向配置在板底部，直径为8mm，代号为HRB400，间距为200mm。编号为“②”的钢筋沿长方向配置在板底部，直径为8mm，代号为HRB400，间距为200mm。板底长方向钢筋板顶左端钢筋编号为“③”的钢筋沿短方向配置在板顶部左端支座处，直径为8mm，代号为HRB400，间距为150mm。编号为“④”的钢筋沿长方向配置在板顶部上端支座处，直径为8mm，代号为HRB400，间距为180mm。板顶上端钢筋板顶下端钢筋编号为“⑤”的钢筋沿长方向配置在板顶部下端支座处，直径为8mm，代号为HRB400，间距为200mm。编号为“⑥”的钢筋沿短方向配置在板顶部左端，直径为8mm，代号为HRB400，间距为200mm。板顶左端钢筋图中可见的板的轮廓线用细实线绘制，不可见轮廓线用细虚线绘制，钢筋用中粗实线绘制。定位轴线、尺寸、柱等应与建筑平面图对应。水平方向钢筋弯钩向上或竖直方向钢筋弯钩向左表示钢筋配置在板底部；水平方向钢筋弯钩向下或竖直方向钢筋弯钩向右表示钢筋配置在板顶部。钢筋端部45°短画线表示直钢筋截断位置。3.钢筋混凝土柱右图为现浇钢筋混凝土柱（Z1）的立面图和断面图。该柱从基础顶面起通到二层楼面。3.钢筋混凝土柱底层柱为正方形截面350mm×350mm，受力筋为8B20（1-1断面）；下端与柱基础顶搭接，搭接长度为800mm，上端伸出二层楼面800mm，以便与二层柱受力钢筋搭接。3.钢筋混凝土柱二层柱断面350mm×350mm。受力筋搭接区箍筋加密，为A8@100；其余箍筋则为A8@200。3.钢筋混凝土柱在柱的立面图中还画出了与柱连接的二层、顶层楼面梁L3的局部外形立面图。因搁置楼板的需要，把楼面梁做成花篮梁，断面为十字形。对于比较复杂的柱，除了要画出立面图和断面图外，还需画出模板图。模板图主要表明柱的形状、尺寸及预埋件的位置和代号等，作为制作和安装预埋件及模板的依据。如图，为单层工业厂房中的带牛腿的预制钢筋混凝土柱。该柱分上层柱和下层柱。上层柱顶支撑屋架。上、下柱中间突出的部分叫牛腿，用来支撑吊车梁。柱的下端插入杯型基础。为了固定屋架、吊车梁、外墙连系梁等预制构件，需在钢筋混凝土柱表面设置预埋件，以便与这些构件焊接。配筋图主要表达钢筋的配置情况，同样由立面图和断面图组成，其图示方法与梁基本相同。牛腿部分比较复杂，它配有两种钢筋⑨和⑩，且弯曲形状与各段长度如图所示。牛腿变截面部分的箍筋尺寸要随着截面变化逐个计算。上下柱钢筋的搭接部分也在牛腿处，因而2-2断面的钢筋就比较复杂，钢筋表中列出了全部钢筋的种类和数量。4.楼梯结构详图楼梯结构图包括楼梯结构平面图、楼梯结构剖面图及配筋图。1）楼梯结构平面图楼梯结构平面图是表示楼梯板、楼梯梁的平面布置、代号、尺寸、结构标高及楼梯平台板配筋的图样。楼梯结构平面图一般采用1:50比例绘制。采用水平剖面图的形式来表示，水平剖切位置一般选在略高于楼梯休息平台的地方。钢筋混凝土楼梯的不可见轮廓线用细虚线绘制，可见轮廓线用细实线绘制，钢筋用中粗实线绘制。楼梯结构图中不用画出门窗等图例。以底层楼梯结构平面图为例，该楼梯结构平面图比例为1:50，为两跑板式楼梯。该楼梯位于①~②轴之间，B轴旁，开间2400mm，进深3300mm，梯板净宽1160mm-100mm=1060mm，梯井宽度为80mm，楼梯入口在2轴线一侧，由于有地下室，所以底层有向上和向下的两个梯段。因为底层层高3300mm，所以该层楼梯向上跑的梯段为9级，踏步数8个，踏步宽度250mm，梯段长2000mm，起步位置距②轴线100mm；地下室层高3000mm，所以该层楼梯向下跑的梯段为8级，踏步数7个，踏步宽度250mm，梯段长度1750mm，起步位置距2轴线350mm。底层楼梯休息平台净宽1200-100=1100，标高1.650m。休息平台口设有平台梁TL-1，TL-1支撑在两端的梯柱TZ上。向上的梯段板编号为TB-3,向下的梯板编号为TB-2。休息平台靠1轴线的一侧没有设梁，说明休息平台为一块悬挑板，所以平台板中钢筋配置在板上部，沿短方向配置了C8@150的受力钢筋，沿长方向配置了A6@250的分布钢筋。2）楼梯结构剖面图楼梯剖面图表达楼梯各种构件的竖向布置、构造、梯梁位置和连接情况。楼梯剖面图一般采用1:50的比例。1-1剖面图如图，1-1楼梯结构剖面图，应标注出轴线尺寸，并标注各楼层和楼梯休息平台的标高、各梯段板踏步数量和尺寸、各构件编号、楼梯梁位置、各楼层楼梯起始踏步位置。楼梯结构剖面图中的标准层可利用折断线断开，只要标注上不同楼层的标高即可。从该图也能看到，楼梯休息平台靠①轴线的一端没有设平台梁，说明平台板是悬挑的，与楼梯结构平面图一致。1-1剖面图3）楼梯配筋图在楼梯结构剖面图中不能详细表示楼梯板和楼梯梁的配筋时，应另用较大比例绘出配筋图。休息平台板为悬挑板，板厚110mm，受力钢筋配置在板上部，规格也是C8@150。楼梯板和平台板的分布钢筋均为A6@250的。该图用1:25比例绘制，梯板厚度100mm。由于该建筑位于8度抗震设防区，所以梯板下部和上部分别配置了C8@150的受力钢筋。图中还绘出了楼梯梁TL-1和梯柱TZ的配筋图。楼梯梁TL-1上下各配置了3C16的受力筋，箍筋为A8@150，梁腰部还配置了2C14的抗扭钢筋，用直径为8mm的HPB300级钢筋，每隔300mm拉结一次。梯柱TZ四角共配置了4C14的受力筋，箍筋为A8@150。
