7.5 楼层结构布置图（平法）
7.5 楼层结构布置图（平法）

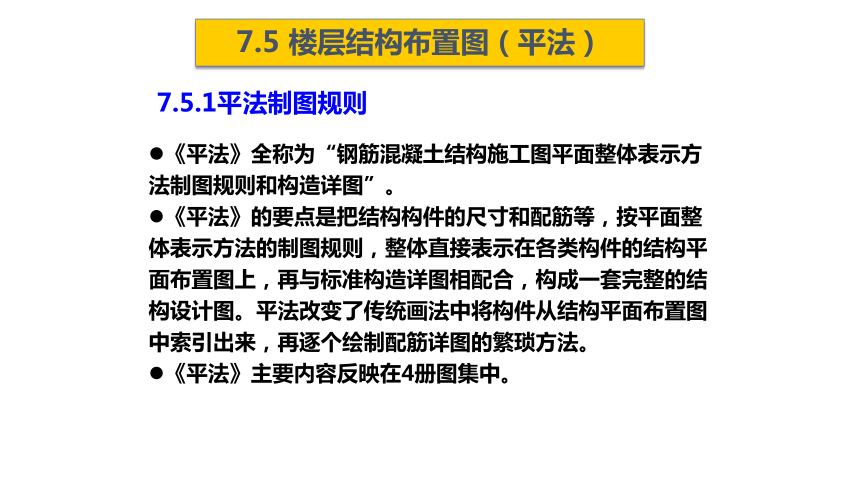

《平法》全称为“钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图”。
《平法》的要点是把结构构件的尺寸和配筋等，按平面整体表示方法的制图规则，整体直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，构成一套完整的结构设计图。平法改变了传统画法中将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
《平法》主要内容反映在4册图集中。
7.5.1平法制图规则
四册图集统一名称为：混凝土结构施工图平面整体表示方法制图规则和构造详图。

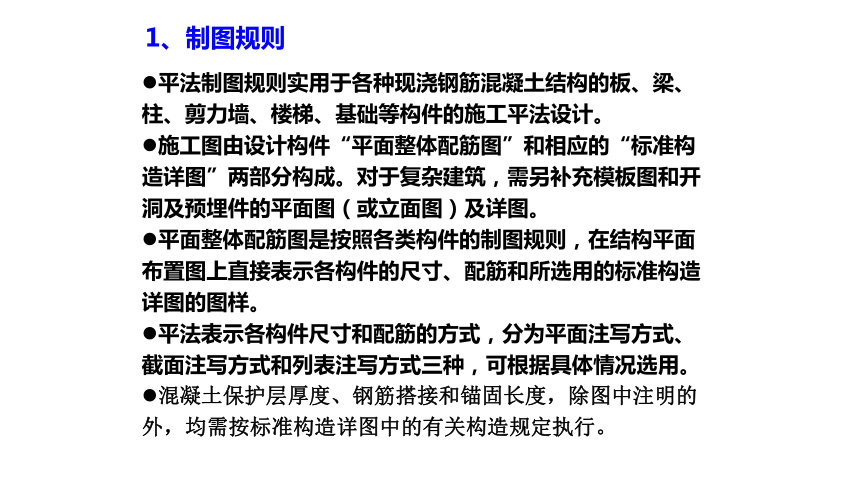

1、制图规则
平法制图规则实用于各种现浇钢筋混凝土结构的板、梁、柱、剪力墙、楼梯、基础等构件的施工平法设计。
施工图由设计构件“平面整体配筋图”和相应的“标准构造详图”两部分构成。对于复杂建筑，需另补充模板图和开洞及预埋件的平面图（或立面图）及详图。
平面整体配筋图是按照各类构件的制图规则，在结构平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图的图样。
平法表示各构件尺寸和配筋的方式，分为平面注写方式、截面注写方式和列表注写方式三种，可根据具体情况选用。
混凝土保护层厚度、钢筋搭接和锚固长度，除图中注明的外，均需按标准构造详图中的有关构造规定执行。

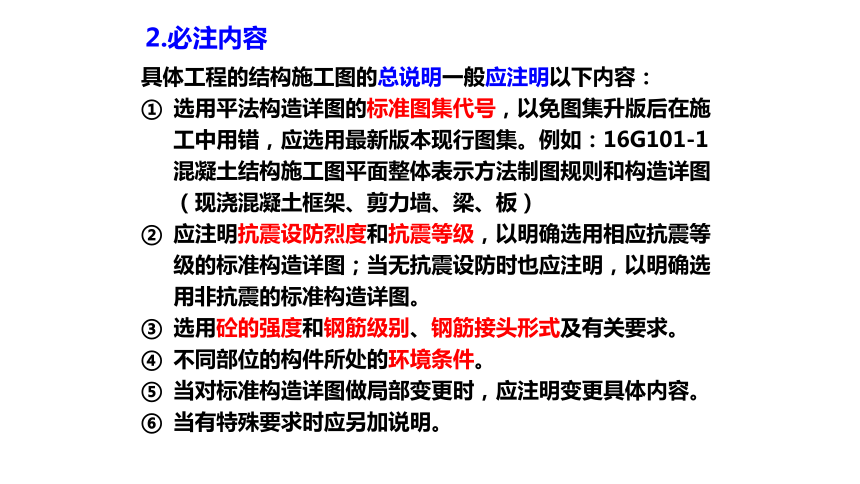

2.必注内容
具体工程的结构施工图的总说明一般应注明以下内容：
选用平法构造详图的标准图集代号，以免图集升版后在施工中用错，应选用最新版本现行图集。例如：16G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）
应注明抗震设防烈度和抗震等级，以明确选用相应抗震等级的标准构造详图；当无抗震设防时也应注明，以明确选用非抗震的标准构造详图。
选用砼的强度和钢筋级别、钢筋接头形式及有关要求。
不同部位的构件所处的环境条件。
当对标准构造详图做局部变更时，应注明变更具体内容。
当有特殊要求时应另加说明。

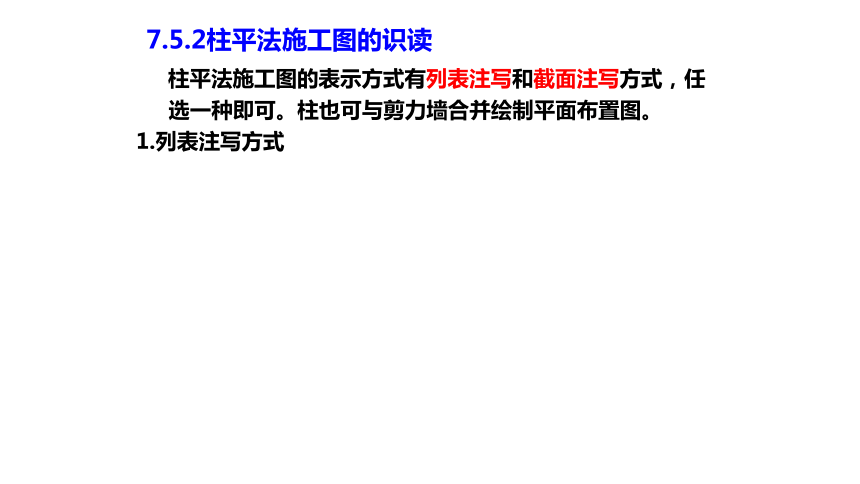

7.5.2柱平法施工图的识读
柱平法施工图的表示方式有列表注写和截面注写方式，任选一种即可。柱也可与剪力墙合并绘制平面布置图。
1.列表注写方式

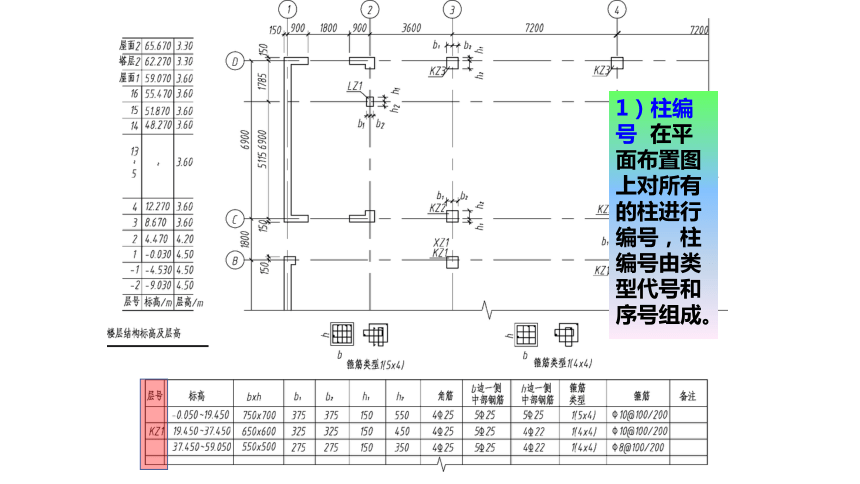

1）柱编号 在平面布置图上对所有的柱进行编号，柱编号由类型代号和序号组成。

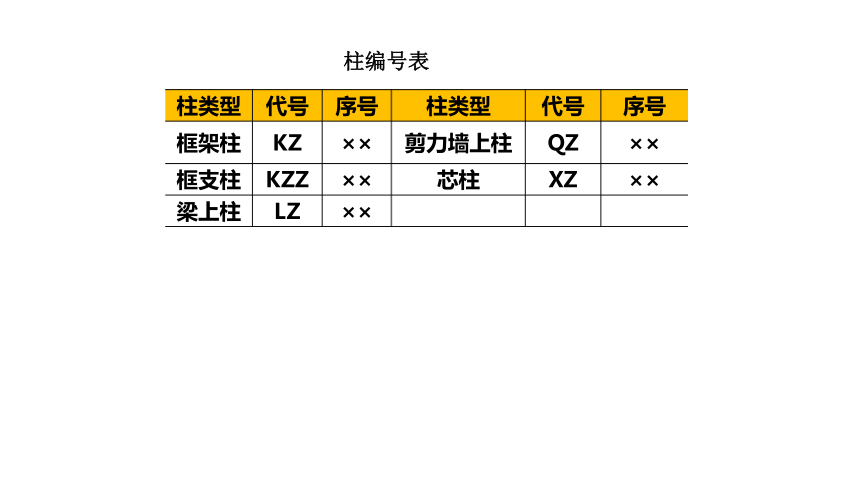

柱编号表
柱类型 代号 序号 柱类型 代号 序号
框架柱 KZ ×× 剪力墙上柱 QZ ××
框支柱 KZZ ×× 芯柱 XZ ××
梁上柱 LZ ××

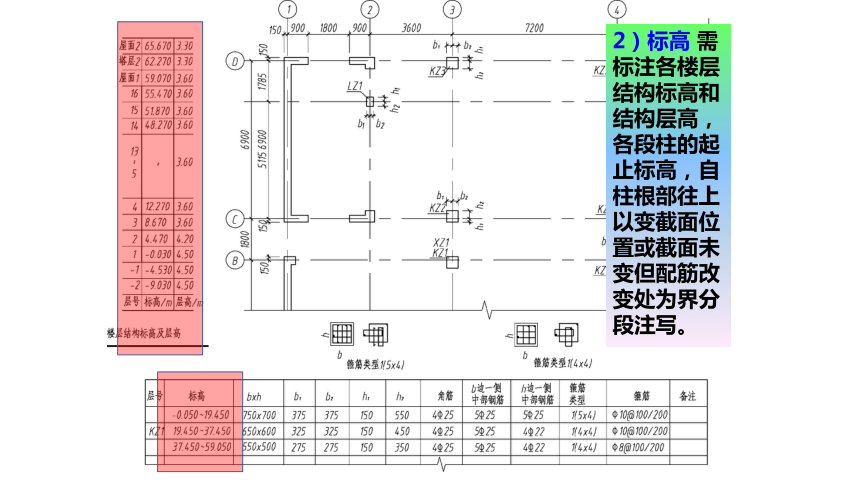

2）标高 需标注各楼层结构标高和结构层高，各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

框架柱和框支柱的根部标高指基础顶面标高；
梁上柱的根部标高指梁顶面标高；
剪力墙上柱的标高分为两种：当柱纵筋锚固在墙顶部时，其根部标高注写墙顶部标高；当柱与剪力墙重叠一层时，根部标高注写下面一层的楼层结构标高。

3）柱截面尺寸 对于矩形柱注写柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，须对应于各段柱分别注写。

其中，b=b1+b2 ,h=h1+h2。对于圆柱，表中b×h一栏改用在圆柱直径数字前加d表示，如d500。当截面的某一边收缩到与轴线重合或偏移到轴线的另一边时，该项注零或负值。

4）注写纵筋 当柱纵筋直径相同，各边根数也相同时，将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋按角筋、截面b边中部筋和截面h边中部筋三项分别注写。
对于采用对称配筋的矩形截面柱，可仅注写截面一侧中部筋，对称边省略不注；如采用非对称配筋，须在柱表中增加相应栏目分别表示各边的中部筋。

5）注写箍筋类型号及箍筋肢数
具体工程所设计的各种箍筋类型图以及箍筋复合的具体方式，需画在表的上部或图中的适当位置，在其上标注与表中相对应的b、h和编上类型号。

常用的箍筋类型如图
6）注写箍筋，包括钢筋级别、直径与间距
当为抗震设计时，用“/”区分加密和非加密区的间距；当圆柱采用螺旋箍筋时，在箍筋前面加“L”，如LC8@200表示HRB400级螺旋箍筋直径为8mm螺距为200mm。

2.截面注写方式
柱截面注写方式是在柱平面布置图上，从相同编号的柱中选一个截面，按较大比例原位放大绘制柱截面配筋图。
柱截面注写分为集中注写和原位注写。
2.截面注写方式
集中注写内容按顺序包括：柱编号、截面尺寸b×h（矩形）或d（圆柱 ）、角筋或全部纵筋、箍筋具体数值、柱截面与轴线的定位尺寸b1、b2、h1、h2。
KZ1
650x650
4C22
A10@100/200
325 325
150 450
2.截面注写方式
当纵筋采用两种钢筋时，需在截面原位注写各边中部钢筋的数值，对于采用对称配筋的矩形截面柱，可仅注写截面一侧中部筋。
5C22
4C20
