7.5 楼层结构布置图（平法）
7.5.1 梁平法施工图的识读

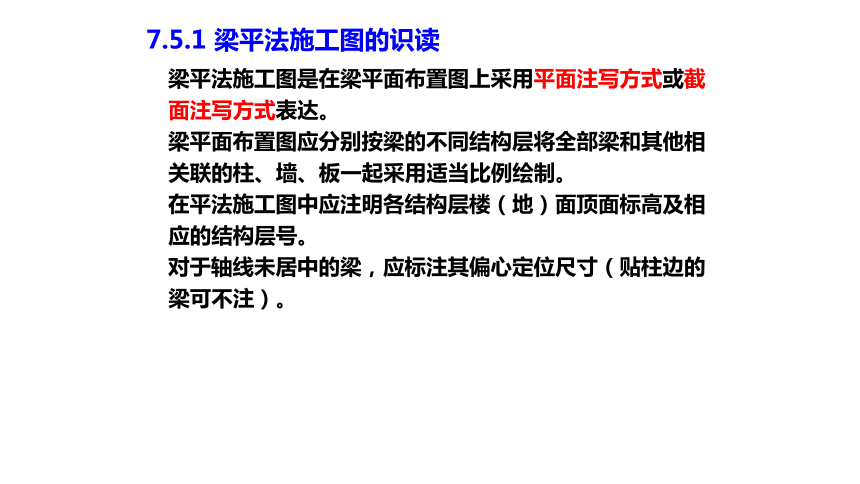

梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达。
梁平面布置图应分别按梁的不同结构层将全部梁和其他相关联的柱、墙、板一起采用适当比例绘制。
在平法施工图中应注明各结构层楼（地）面顶面标高及相应的结构层号。
对于轴线未居中的梁，应标注其偏心定位尺寸（贴柱边的梁可不注）。
1）平面注写方式

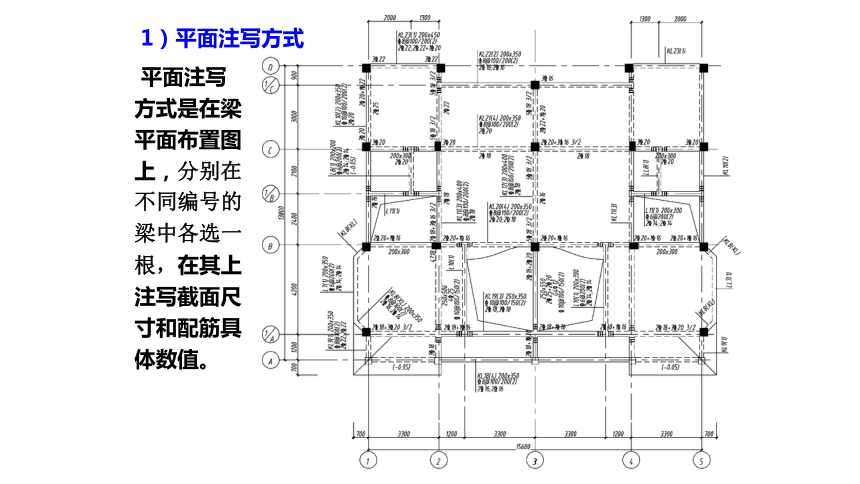

平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根，在其上注写截面尺寸和配筋具体数值。

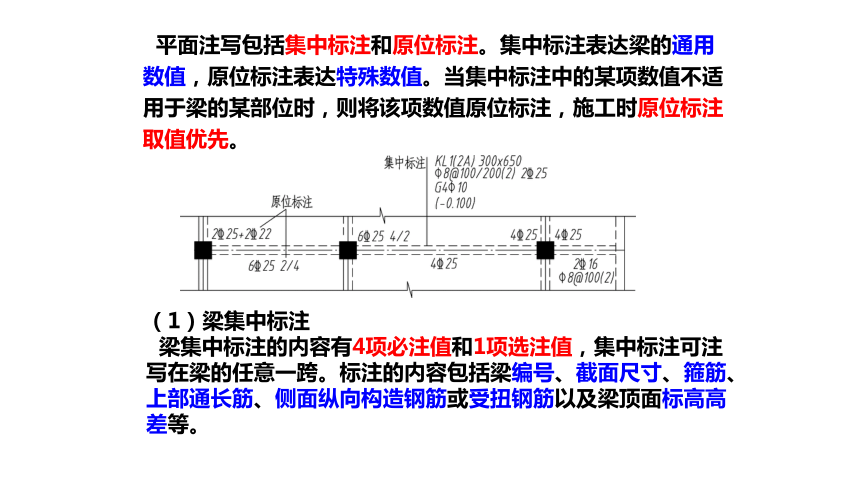

平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时原位标注取值优先。

（1）梁集中标注
梁集中标注的内容有4项必注值和1项选注值，集中标注可注写在梁的任意一跨。标注的内容包括梁编号、截面尺寸、箍筋、上部通长筋、侧面纵向构造钢筋或受扭钢筋以及梁顶面标高高差等。

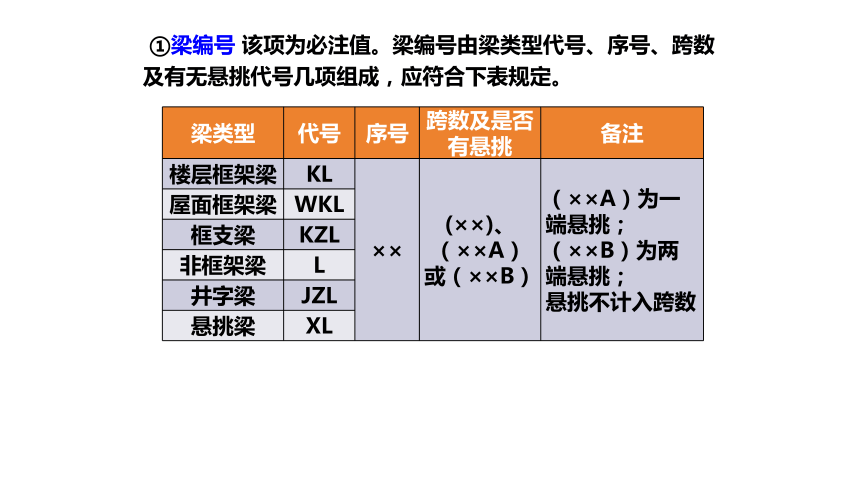

①梁编号 该项为必注值。梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合下表规定。

梁类型 代号 序号 跨数及是否有悬挑 备注
楼层框架梁 KL ×× (××)、（××A）或（××B） （××A）为一端悬挑；（××B）为两端悬挑；
悬挑不计入跨数
屋面框架梁 WKL 框支梁 KZL 非框架梁 L 井字梁 JZL 悬挑梁 XL ②梁截面尺寸 该项为必注值。

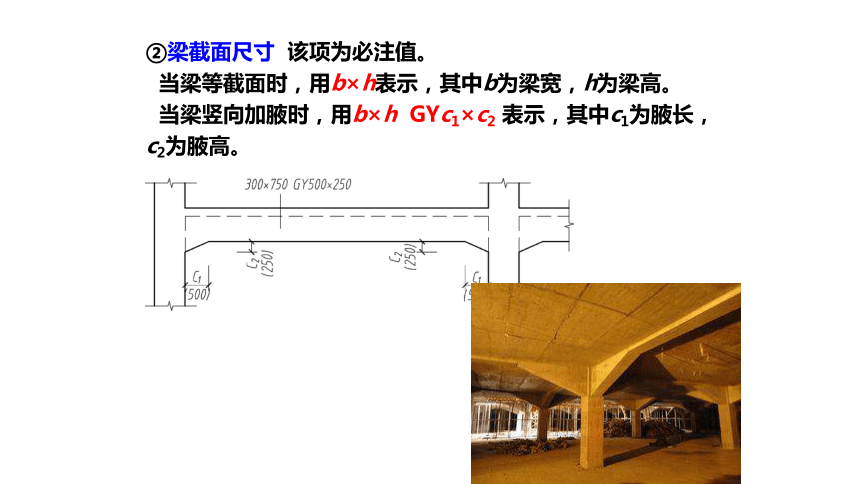

当梁等截面时，用b×h表示，其中b为梁宽，h为梁高。
当梁竖向加腋时，用b×h GYc1×c2 表示，其中c1为腋长，c2为腋高。

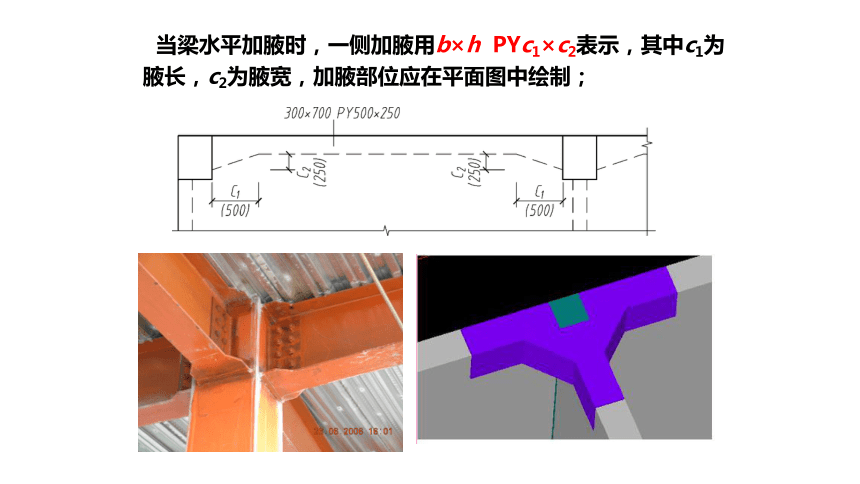

当梁水平加腋时，一侧加腋用b×h PYc1×c2表示，其中c1为腋长，c2为腋宽，加腋部位应在平面图中绘制；

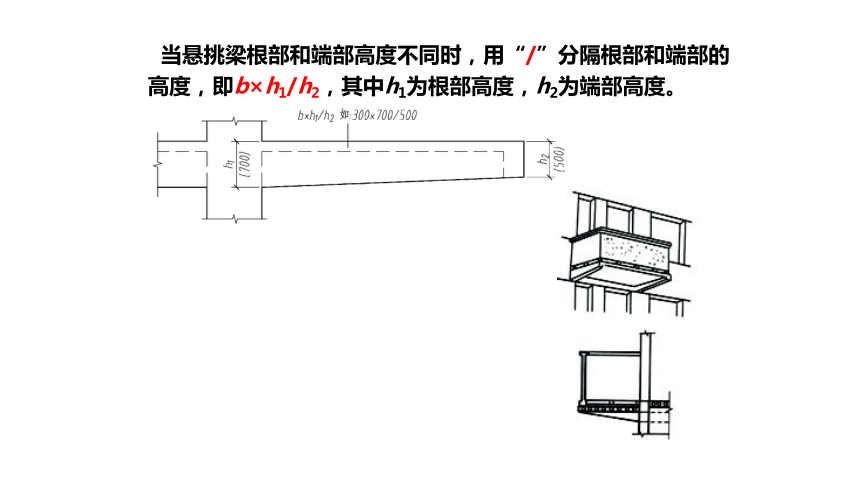

当悬挑梁根部和端部高度不同时，用“/”分隔根部和端部的高度，即b×h1/h2，其中h1为根部高度，h2为端部高度。

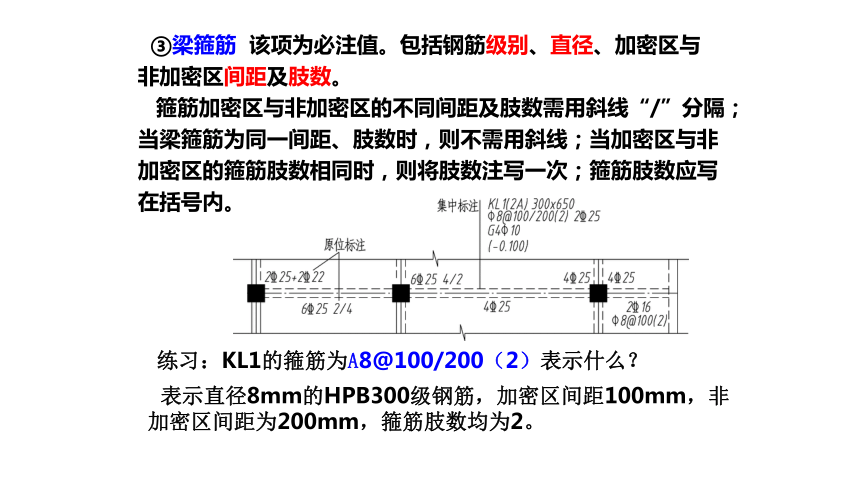

③梁箍筋 该项为必注值。包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一间距、肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

练习：KL1的箍筋为A8@100/200（2）表示什么？
表示直径8mm的HPB300级钢筋，加密区间距100mm，非加密区间距为200mm，箍筋肢数均为2。
当抗震设计中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，也用斜线“/”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部的箍筋间距及肢数。

如13A10@150（4）/200（2）

表示箍筋为HPB300级钢筋，直径10mm，梁的两端各有13个四肢箍，间距150mm，梁跨中部箍筋间距200mm，双肢箍。

④梁上部通长筋或架立筋配置 该项为必注值。所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。

当同排纵筋中既有通长筋又有架立筋时，应用“+”将通长筋和架立筋相连。注写时需将角部纵筋注写在加号前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

当全部采用架立筋时，则将其写入括号内。

如图a所示，3C22用于双肢箍，图b中2C25+（2A12）用于四肢箍，其中2C25为通长筋，2A12为架立筋。
(a)
(b)
④梁上部通长筋或架立筋配置

当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可注下部纵筋的配筋值，用“；”将上部与下部纵筋的配筋值分隔开来，少数跨不同者，进行原位标注处理。

如左“3C22；3C20”

KL5 400x650
A8@200（2）
3C22；3C20
表示梁的上部配置3根直径为22mm的HRB400级通长钢筋，梁的下部配置3根直径为20mm的HRB400级通长钢筋。

⑤梁侧面纵向构造钢筋或受扭钢筋配置 该项为必注值。
当梁腹板高度hw≥450mm时，需配纵向构造钢筋。此项注写值以大写字母“G”打头，连续注写配置在梁两个侧面的总配筋值，且对称配置。

(b)
当梁侧面需要配置受扭纵向钢筋时，此项注写值以大写字母“N”打头，连续注写配置在梁两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足梁侧面纵向钢筋的构造要求，且不再重复配置纵向构造钢筋。

如图中“G4A10”表示梁的两个侧面共配置4A10的纵向构造钢筋，每侧各配置2A10。
如N6C22，表示梁两个侧面共配置6C22的受扭纵向钢筋，每侧各配置3C22。
⑥梁面高差值 此项为选注值
梁顶标高高差是指相对于结构层楼面标高的高差值。有高差时需将其写入括号内，无高差时不注。当梁顶面高于所在结构层楼面标高时，其标高差为正值，反之为负值。

该梁顶面标高比结构层楼面低100mm。
如图中“（-0.100）”表示:
（2）梁原位标注
梁支座上部纵筋 该部位注写含通长筋在内的所有纵筋：
当上部纵筋多于一排时，用“/”将各排纵筋自上而下分开。

如图中支座处“6C25 4/2”表示：
上排纵筋为4C25，下排纵筋为2C25。
（2）梁原位标注
梁支座上部纵筋

如“2C25 +2C22/3C22”表示:
上排纵筋为2C25和2C22，其中2C25放在角部，下排纵筋为3C22。
当同排纵筋有两种直径时，用“+”将两种直径的纵筋相连，将角部纵筋写在前面。

梁支座上部纵筋
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。

②梁下部纵筋
当下部纵筋多于一排时，用“/”将各排纵筋自上而下分开。

如图跨中“6C25 2/4”表示
上排纵筋为2C25，下排纵筋为4C25。
当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
如“2C25 +3C22（-3）/5C25”表示
上排纵筋为2C25和3C22，其中3C22不伸入支座，下排纵筋为5C25。
③附加箍筋或吊筋
将附加箍筋或吊筋直接画在平面图中的主梁上，用引线引注总配筋值（附加箍筋的肢数注在括号内）。

当多处箍筋和吊筋相同时，图上可不画而用文字统一注明，少数与统一注明不同时，再原位引注。
如图所示，2C18表示
次梁支座处设置2根直径18mm的HRB400级钢筋。
8A8@50（2）表示
次梁支座处两边各设置4根直径8mm的HPB300箍筋，间距50mm，箍筋肢数2肢。
④当集中标注的梁截面尺寸、箍筋、上部贯通纵筋或架立筋以及梁顶部标高高差中的某一项或几项数值不适合于某一部位时，则将数值原位标注于该处，施工时应优先按原位标注的参数取用。

2）截面注写方式

2）截面注写方式

①在梁平面布置图上对所有梁进行编号，从相同编号的梁中各选择一根，先将“单边截面号”画在该梁上，再将截面配筋详图画在本图或其他图纸上。
当梁的顶面标高与结构层的楼面标高不同时，应续其编号后注写梁顶标高差（注写规定与平面注写方式相同）。
2）截面注写方式

②在截面配筋图上注写截面尺寸b×h、上部筋、下部筋、侧面构造钢筋或受扭筋以及箍筋的具体数值时，其表达形式与平面注写方式相同。
③截面注写方式既可单独使用，也可与平面注写方式结合使用。
