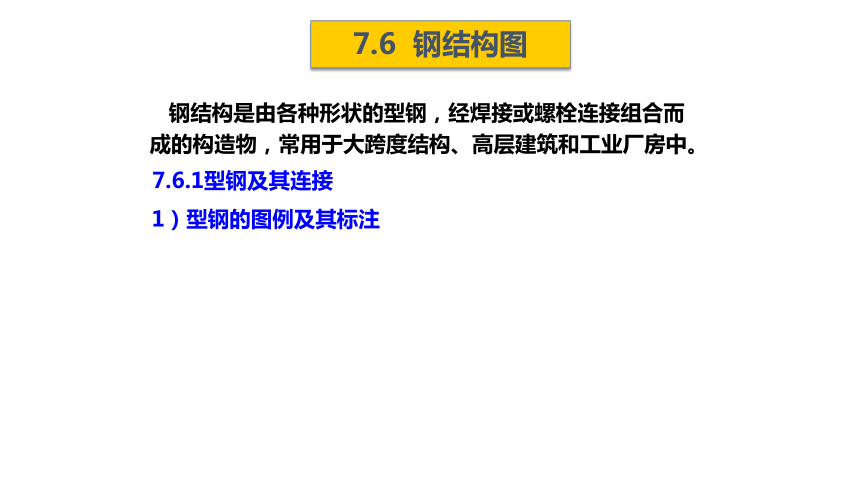

7.6 钢结构图
7.6 钢结构图
钢结构是由各种形状的型钢，经焊接或螺栓连接组合而成的构造物，常用于大跨度结构、高层建筑和工业厂房中。
7.6.1型钢及其连接

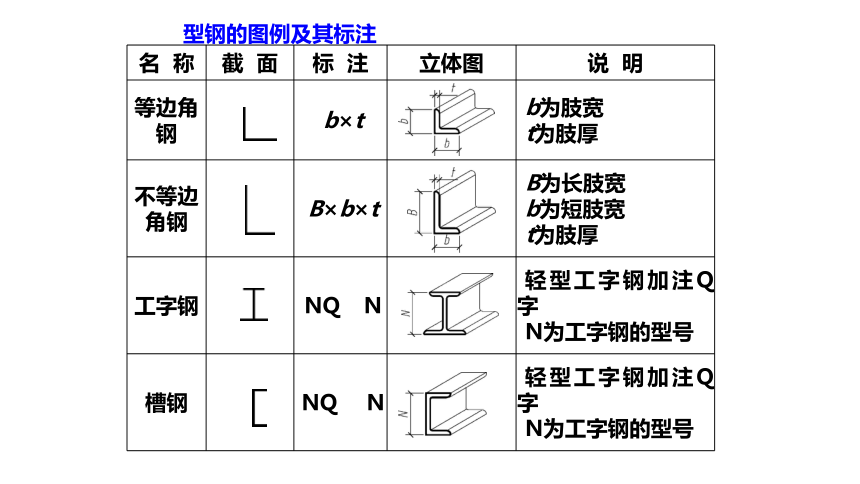

1）型钢的图例及其标注
名 称 截 面 标 注 立体图 说 明
等边角钢 b×t b为肢宽
t为肢厚
不等边角钢 B×b×t B为长肢宽
b为短肢宽
t为肢厚
工字钢 NQ N 轻型工字钢加注Q字
N为工字钢的型号
槽钢 NQ N 轻型工字钢加注Q字
N为工字钢的型号

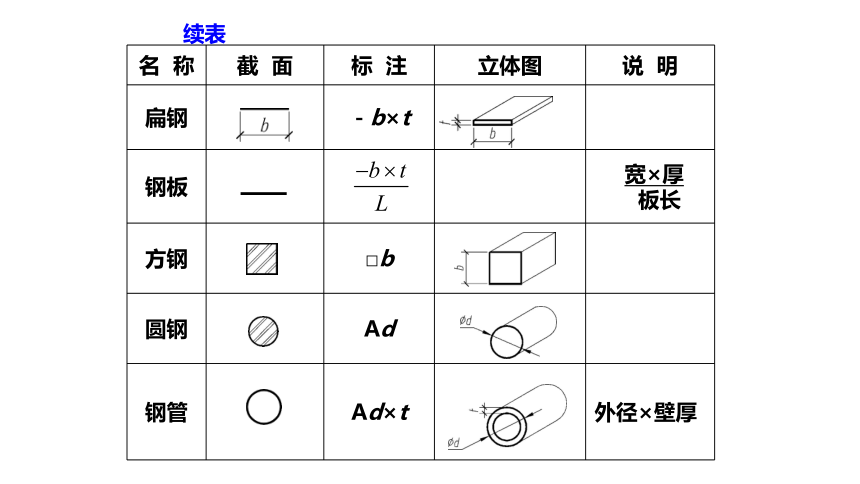

型钢的图例及其标注
名 称 截 面 标 注 立体图 说 明
扁钢 －b×t
钢板 宽×厚
板长
方钢 □b
圆钢 Ad
钢管 Ad×t 外径×壁厚
续表
引出线是将图纸上的焊缝与焊缝的代号连接在一起的线，由指引线和横线组成。指引线指向有关焊缝处，横线应与主标题栏平行，焊缝符号标注在横线上。必要时，可在横线末端加一尾部，作为其他说明之用（如焊接方法等）。

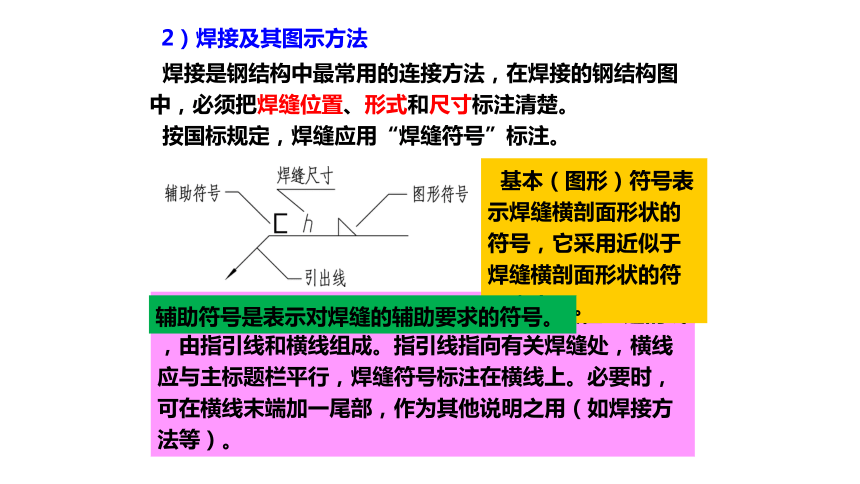

2）焊接及其图示方法
焊接是钢结构中最常用的连接方法，在焊接的钢结构图中，必须把焊缝位置、形式和尺寸标注清楚。
按国标规定，焊缝应用“焊缝符号”标注。
基本（图形）符号表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
辅助符号是表示对焊缝的辅助要求的符号。

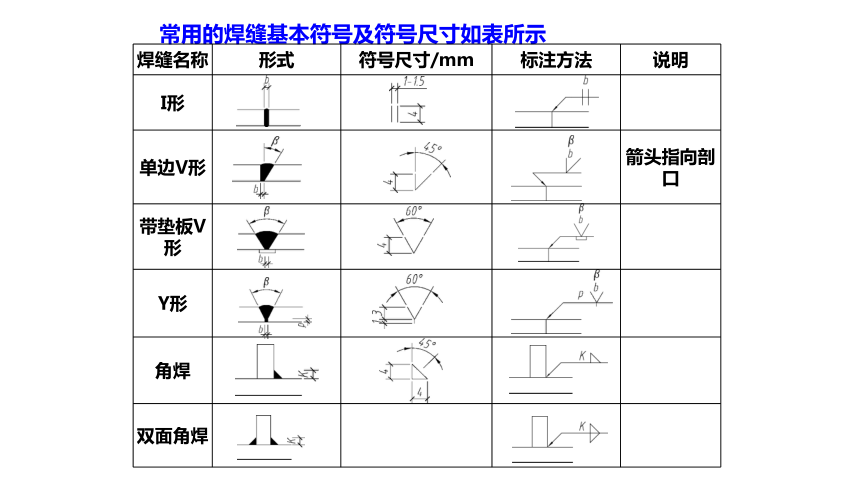

常用的焊缝基本符号及符号尺寸如表所示
焊缝名称 形式 符号尺寸/mm 标注方法 说明
I形
单边V形 箭头指向剖口
带垫板V形
Y形
角焊
双面角焊

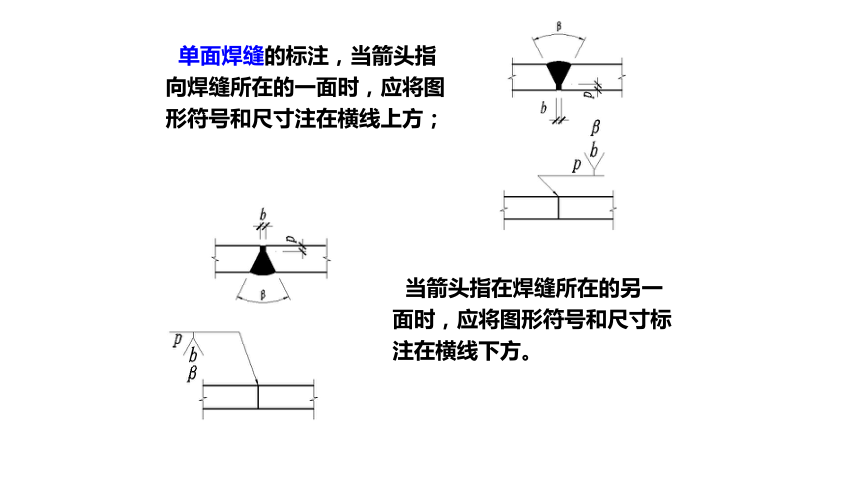

单面焊缝的标注，当箭头指向焊缝所在的一面时，应将图形符号和尺寸注在横线上方；
当箭头指在焊缝所在的另一面时，应将图形符号和尺寸标注在横线下方。

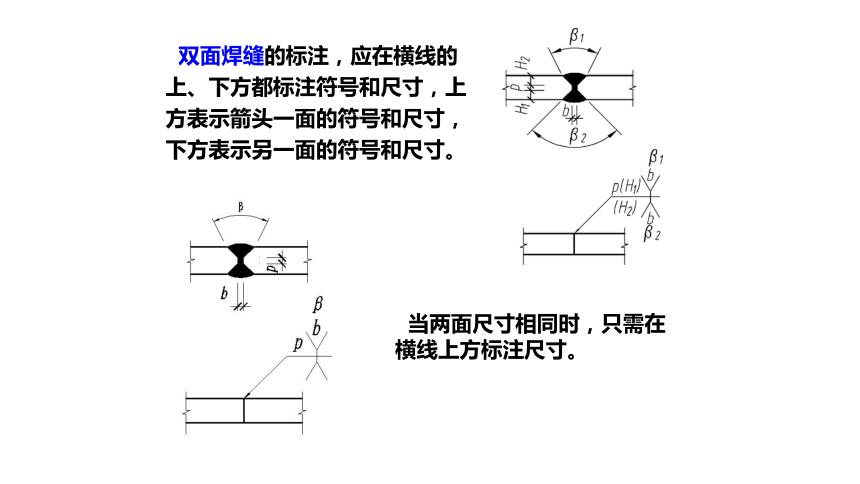

双面焊缝的标注，应在横线的上、下方都标注符号和尺寸，上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸。
当两面尺寸相同时，只需在横线上方标注尺寸。

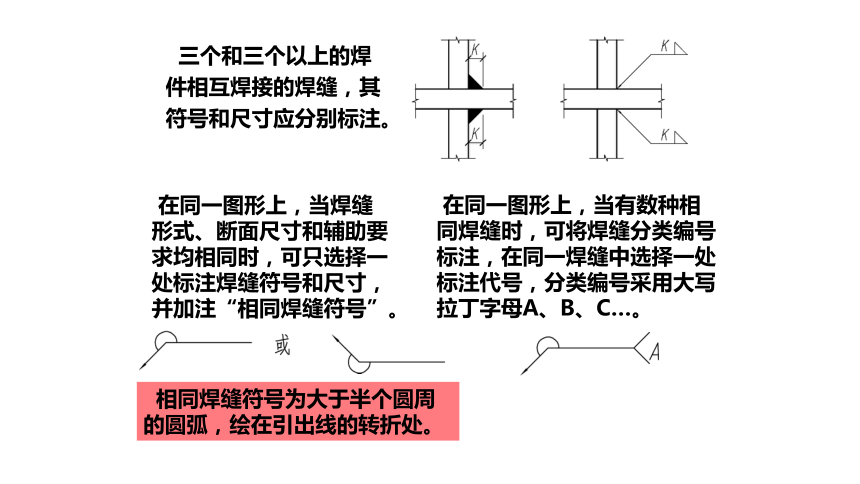

三个和三个以上的焊件相互焊接的焊缝，其符号和尺寸应分别标注。
在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝符号和尺寸，并加注“相同焊缝符号”。
相同焊缝符号为大于半个圆周的圆弧，绘在引出线的转折处。
在同一图形上，当有数种相同焊缝时，可将焊缝分类编号标注，在同一焊缝中选择一处标注代号，分类编号采用大写拉丁字母A、B、C…。

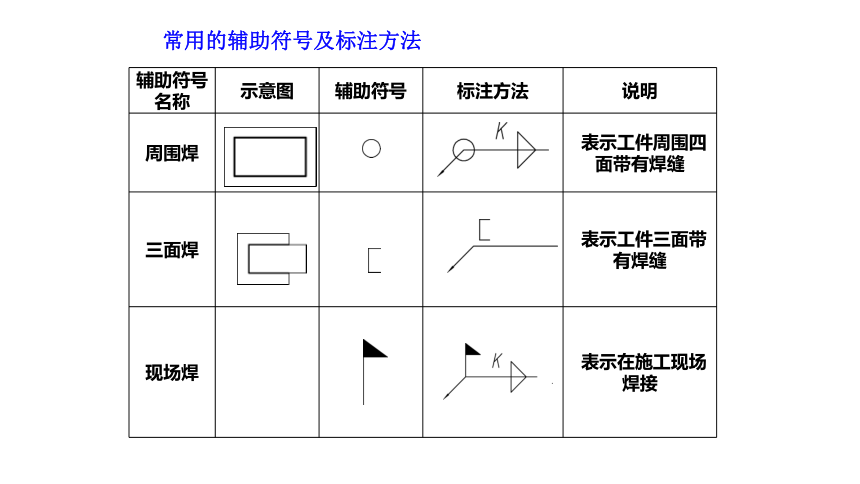

常用的辅助符号及标注方法
辅助符号名称 示意图 辅助符号 标注方法 说明
周围焊 表示工件周围四面带有焊缝
三面焊 表示工件三面带有焊缝
现场焊 表示在施工现场焊接

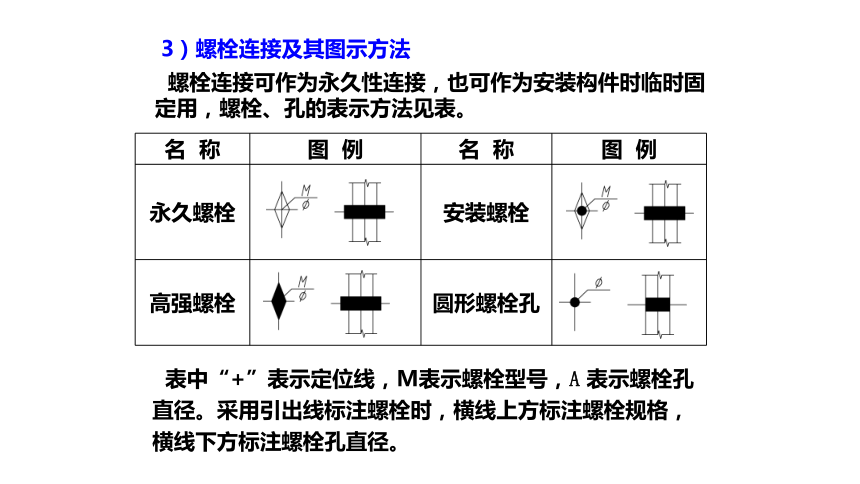

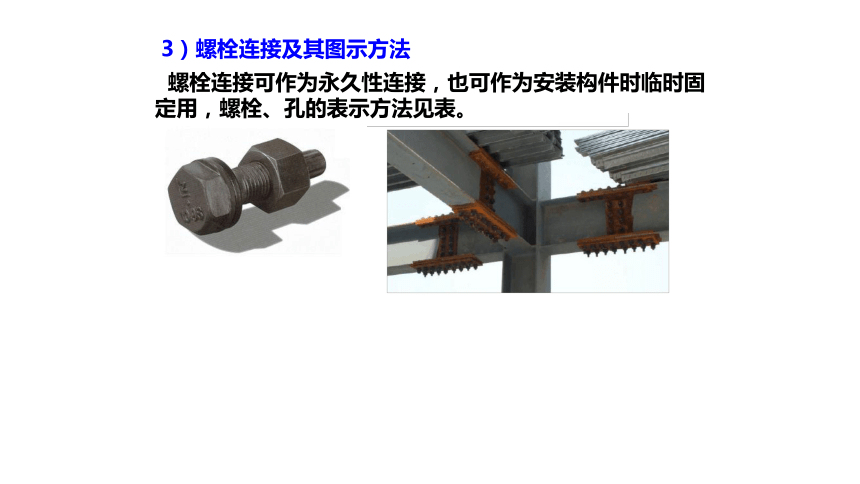

3）螺栓连接及其图示方法
螺栓连接可作为永久性连接，也可作为安装构件时临时固定用，螺栓、孔的表示方法见表。
3）螺栓连接及其图示方法
螺栓连接可作为永久性连接，也可作为安装构件时临时固定用，螺栓、孔的表示方法见表。
表中“+”表示定位线，M表示螺栓型号，A 表示螺栓孔直径。采用引出线标注螺栓时，横线上方标注螺栓规格，横线下方标注螺栓孔直径。
名 称 图 例 名 称 图 例
永久螺栓 安装螺栓
高强螺栓 圆形螺栓孔
7.6.2门式刚架施工图
根据结构受力条件，可分为无铰刚架、两铰刚架、三铰刚架；
1）基础知识
（1）门式刚架的类型
按构件截面分类，可分为实腹式刚架、空腹式刚架、格构式刚架、等截面与变截面杆刚架；
按建筑形体分类，有平顶刚架、坡顶刚架、拱顶刚架、单跨与多跨刚架；
按结构材料分类，有胶合木结构刚架、钢结构刚架、混凝土结构刚架；
从施工技术上分类，有预应力刚架和非预应力刚架等。
（2）轻型门式刚架的结构组成
轻型门式刚架的柱子和横梁采用等截面工字型钢构件，檩条和墙梁采用冷弯薄壁型钢的C型或Z型，屋面板采用压型钢板加保温材料或夹芯板。
轻型门式刚架的结构体系的组成
项目 内容
主结构 横向刚架（包括中部和端部刚架）、楼面梁、托梁、支撑系统等
次结构 屋面檩条和墙面檩条等
围护结构 屋面板和墙板
辅助结构 楼梯、平台、栏杆等
（3）轻型门式刚架的主要构造节点
轻型门式刚架的主要构造节点包括梁梁节点、屋脊节点、梁柱节点和柱脚节点。其中，梁梁节点、屋脊节点和梁柱节点采用高强螺栓连接，通常形成刚性节点。柱脚节点主要表达刚架柱和基础的连接，一般采用锚栓连接，根据锚栓的布置方案不同，在柱脚节点中可形成铰接柱脚和刚接柱脚。
（4）轻型门式刚架施工图的构成要件
一套完整的轻型门式刚架图样主要包括结构设计说明、锚栓平面布置图、基础平面布置图、刚架平面布置图、屋面支撑布置图、柱间支撑布置图、屋面檩条布置图、墙面檩条布置图、柱刚架图和节点详图。
2）门式刚架施工图识读方法
（1）结构设计说明及其识读方法
①工程概况 结构设计中的工程概况主要是用来介绍本工程的结构特点，如建筑物的柱距、跨度和高度等结构布置方案，以及结构的重要性等级等内容。
②设计依据 设计依据主要包括与工程设计合同书有关的设计文件、岩土工程报告、设计基础资料和有关设计规范及规程等内容。
③设计荷载资料 设计荷载资料主要包括各种荷载的取值、抗震设防烈度和抗震设防类别等。
④材料的选用 材料的选用主要是对各部分构件选用的钢材按主次分别提出钢材质量等级和牌号、性能的要求，以及相应的钢材等级、性能选用配套的焊条和焊丝的牌号与性能要求、选用高强螺栓和普通螺栓的性能级别等。
⑤制作安装 制作安装主要包括制作的技术要求及允许偏差、螺栓连接精度和施拧要求、焊缝质量要求及焊缝检验等级要求、防腐和防火措施、运输和安装要求等。
（2）基础平面布置图及基础详图的识读方法
基础平面布置图主要通过平面图的形式反映建筑物基础的平面位置关系和平面尺寸，常选用1:100的比例。
对于轻型门式刚架结构，在较好的地质情况下，基础形式一般采用柱下独立基础。
在平面布置图中，一般标注有基础的类型和平面的相关尺寸，如果需要设置拉梁，也一并在基础平面布置图中标出。
由于门式刚架的结构单一，柱脚类型较少，相应基础的类型也不多，所以往往把基础详图和基础平面布置图放在一张图纸上。
基础详图一般采用水平局部剖面图和竖向剖面图来表达，图中主要标明各种类型基础的平面尺寸和竖向尺寸，以及配筋情况等。
图中写出的施工说明，往往涉及图中不方便表达的或没有具体表达的部分，因此读图者一定要认真阅读。
（3）柱脚锚栓布置图及其识读方法
柱脚锚栓布置图的形成方法是先按一定比例绘制柱网平面布置图，再在该图上标注出各个钢柱柱脚锚栓的位置，即相对于纵横轴线的位置尺寸，在基础剖面图上标出锚栓空间位置高程，并表明锚栓规格数量及埋置深度。
对于一些比较简单的门式刚架，柱脚锚栓的布置情况可在柱脚节点详图中表达清楚的则可以不画柱脚锚栓布置图。
（4）支撑布置图的主要内容
①明确支撑的所处位置 在轻钢门式刚架结构中，并不是每一个开间都要设置支撑，如果要在某开间设置，往往将屋面支撑和柱间支撑设置在同一开间，从而形成支撑桁架体系。因此，需要首先从图中明确支撑系统到底设在了哪几个开间，此外还需要知道每个开间共设置了几道支撑。
②明确支撑的起始位置 对于柱间支撑，需要明确支撑底部的起始高程和上下的结束高程。对于屋面支撑，则需要明确其起始位置与轴线的关系。
③支撑的选材和构造做法 支撑系统主要分为柔性支撑和刚性支撑两类。柔性支撑主要是指圆钢截面，它只能承受拉力。刚性支撑主要是指角钢截面，既可受拉也可受压。此处可以根据详图来确定支撑截面，以及它与主刚架的连接做法和支撑本身的特殊构造。
（4）支撑布置图的主要内容
（5）檩条布置图及其识读方法
檩条布置图主要包括屋面檩条布置图和墙面檩条（墙梁）布置图。
屋面檩条布置图主要表明檩条间距和编号以及檩条之间设置的直拉条布置、斜拉条布置和编号，另外还有隅撑的布置和编号。
檩条布置图用单线图表示，常选用1:100的比例。
（6）主刚架图及节点详图的识读方法
门式刚架通常采用变截面，故要绘制构件图以便表达构件外形、几何尺寸和构件中杆件的截面尺寸。
门式刚架图可利用对称性绘制，主要标注其变截面柱和变截面斜梁的外形和几何尺寸、定位轴线和标高，以及柱截面与定位轴线的相关尺寸等。
在相同构件的拼接处、不同构件的连接处、不同结构材料的连接处以及需要特殊交代清楚的部位，往往需要用节点详图予以详细说明。
节点详图在设计阶段应表示清楚各构件间的相互连接关系及其构造特点，节点上应标明在整个结构上的相关位置，即应标出轴线编号、相关尺寸、主要控制标高、构件编号或截面规格、节点板厚度及加劲肋做法。
构件与节点板焊接连接时，应标明焊脚尺寸及焊缝符号。
构件采用螺栓连接时，应标明螺栓种类、直径和数量。
GJ-1及节点详图
对于一个单层的门式刚架结构，它的主要节点详图包括梁柱节点详图、梁梁节点详图、屋脊节点详图和柱脚节点详图等。
GJ-1及节点详图
在刚架及节点详图中，刚架及各构件和节点板的轮廓线用粗（或中粗）实线绘制，其余线用细实线绘制。
刚架图一般用1:100的比例，节点详图用较大比例如1:20绘制。
GJ-1及节点详图
在识读详图时，应先明确详图所在结构的位置，一般有两种方法：一是根据详图上所示的轴线和尺寸进行位置的判断。二是利用详图索引符号和详图符号的对应关系来判断位置。明确相关位置后，要弄清图中所画的是什么构件，它的截面尺寸是多少；接下来要清楚为实现连接需要加设哪些连接板件或加劲板件；最后了解构件之间的连接方法。
