第八章 道路桥梁工程图
8.1.1 涵洞工程图

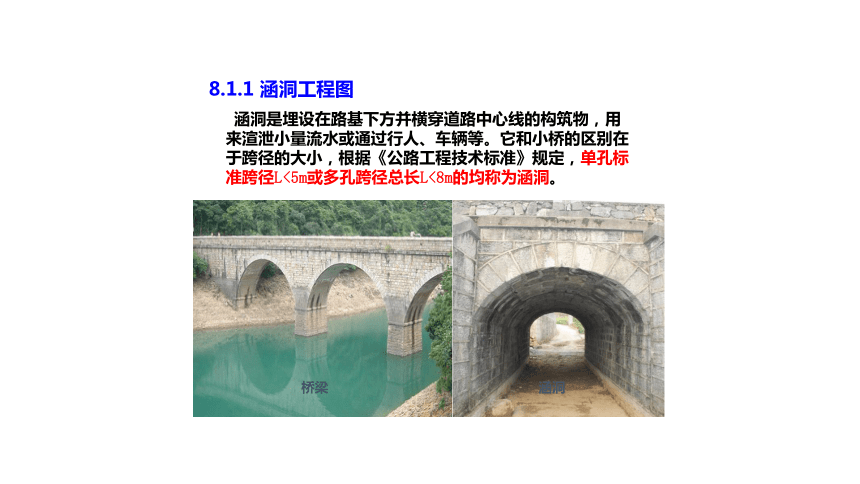

涵洞是埋设在路基下方并横穿道路中心线的构筑物，用来渲泄小量流水或通过行人、车辆等。它和小桥的区别在于跨径的大小，根据《公路工程技术标准》规定，单孔标准跨径LO<5m或多孔跨径总长L<8m的均称为涵洞。
桥梁
涵洞
8.1.1 涵洞工程图
1.涵洞的分类和组成

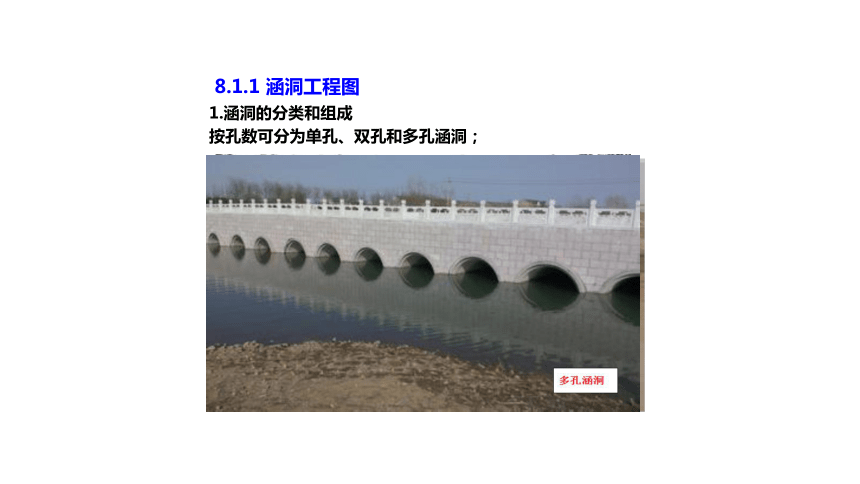

按孔数可分为单孔、双孔和多孔涵洞；
8.1.1 涵洞工程图
1.涵洞的分类和组成

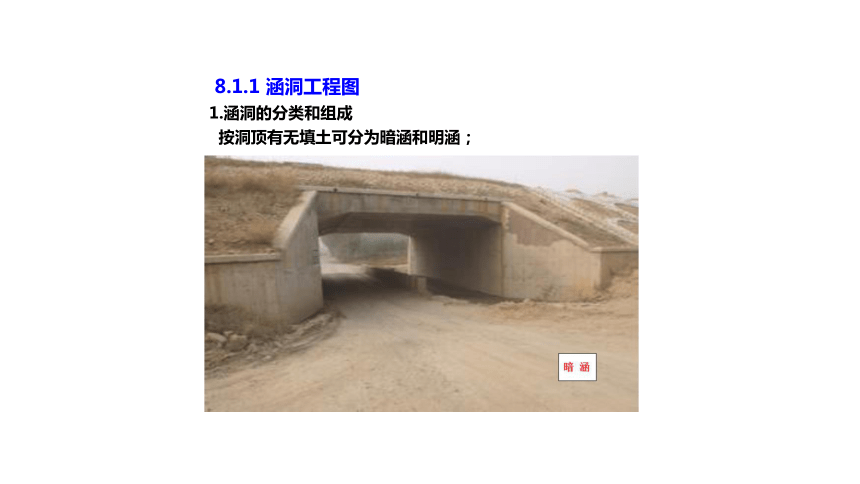

按洞顶有无填土可分为暗涵和明涵；
8.1.1 涵洞工程图
1.涵洞的分类和组成

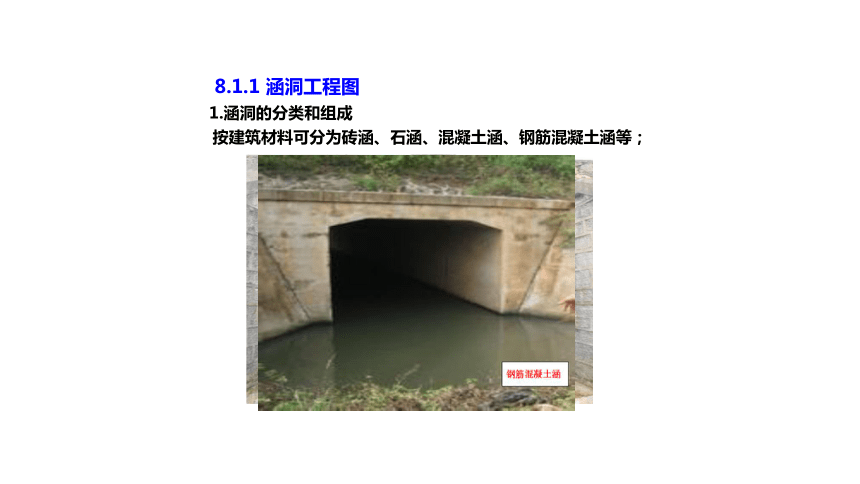

按建筑材料可分为砖涵、石涵、混凝土涵、钢筋混凝土涵等；
1.涵洞的分类和组成

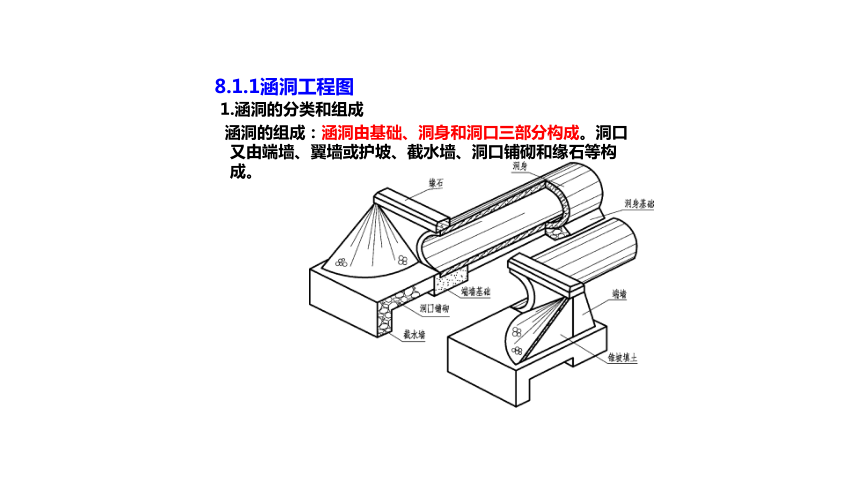

涵洞的组成：涵洞由基础、洞身和洞口三部分构成。洞口又由端墙、翼墙或护坡、截水墙、洞口铺砌和缘石等构成。
8.1.1涵洞工程图
2.涵洞工程图的内容
涵洞是狭长的工程构筑物，以水流方向为纵向，以纵剖面图代替立面图。

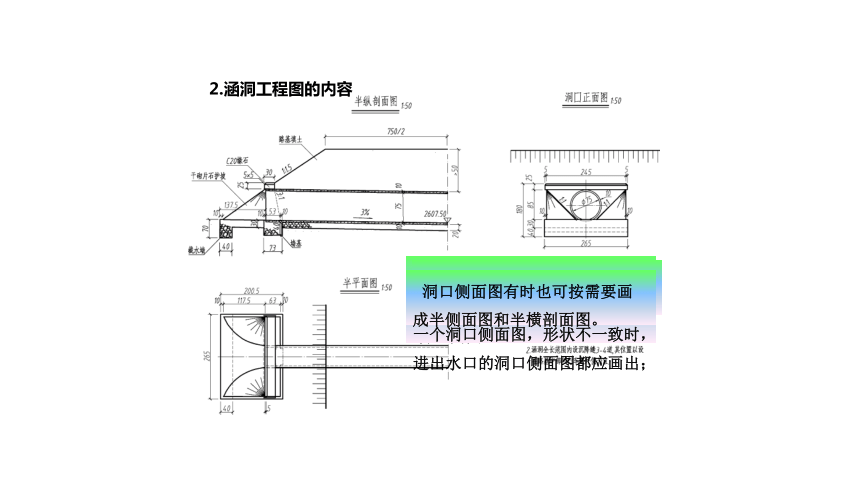

画平面图时，将洞顶覆土揭去；当进出水口形状一致时，只需画一个洞口侧面图，形状不一致时，进出水口的洞口侧面图都应画出；
有时，纵剖面图和平面图可按需要画成半纵剖面图和半平面图；
洞口侧面图有时也可按需要画成半侧面图和半横剖面图。
2.涵洞工程图的内容
本图为单孔圆管涵构造图，洞口为锥坡式，图中尺寸标注除标高以m计外其余均以cm表示。
该圆管涵构造图左右对称，所以立面图、平面图分别采用半纵剖面图、半平面图表示；
洞口侧面图采用洞口正面图表示。
图中均不考虑填土。
2.涵洞工程图的内容
涵洞端墙基础断面73cm×50cm、材料为浆砌块石；
端墙上顶宽25cm、下底宽53cm、高85cm、背坡坡度3:1；
端墙上方缘石断面30cm×25cm、三面各有5cm的抹角,材料为钢筋混凝土；
洞前截水墙深70cm、宽40cm、材料为浆砌块石，洞口铺30cm厚浆砌块石；
洞口锥形护坡纵向坡度1:1.5、横向坡度1:1、材料为干砌片石；
涵管内径75cm、壁厚10cm，洞底铺20cm厚浆砌块石，涵底设计排水坡度为3%；
洞身上部路基填土大于50cm，路基宽7.5m。
8.1.2桥涵工程图的制图要求
（1）表达主体应采用粗实线，线宽0.35mm（如构造图，其表达主体是结构轮廓，轮廓线应为粗实线；钢筋设计图，其主体为钢筋，钢筋线应为粗实线）；
（2）比主体略次一级的线条（如钢筋图中的结构轮廓线等）、表示被遮挡轮廓等的虚线、地质钻孔及里程线等线条，采用中粗实(虚)线，线宽0.2mm；
（3）标注线、引出线、折断线、地面线、水位线等线条，采用细实线，线宽0.13mm；
（4）表示中心、对称等的点划线，线宽亦采用0.13mm；
（5）地质分界线视情况采用不同的线型，但线宽均采用0.13mm；
（6）阴影线条，采用特细实线，线宽0.09mm；
（7）图名、表名下均应加双线，其中第一根线为粗实线0.35mm宽，第二根线为细实线0.2mm宽，两线间距为0.8mm。
8.1.2 涵洞工程图
1.涵洞的分类和组成
按构造型式可分为管涵、盖板涵、拱涵、箱涵等。
8.2 隧道工程图
8.3 隧道工程图
隧道是为火车、汽车或行人穿越山岭而修建的地下建筑物。主要由洞身（衬砌）和洞门组成，此外还有安全避让（大小避车洞）、照明设备、通风设备、防水排水设备等。
它的构造图主要是用隧道洞门图和隧道横断面图来表达。
8.2.1 隧道洞门图
端墙式似椭圆拱
翼墙式三心拱
8.2.1 隧道洞门图
不论洞门是否左右对称，都必须把洞门全部画出。
表达洞门墙的形式和隧道断面形状及其尺寸。
洞门墙上部有一条从中央向左右两侧逐渐降低的虚线，并注有4%的坡度，以此来表示洞门顶部有坡度为4%的双向排水沟。
最下边的虚线表示洞门墙、翼墙、基础底面的埋置深度。
8.2.1 隧道洞门图
主要表达洞门墙顶帽的宽度，洞顶和翼墙外双向排水沟的构造和洞门外两侧边沟的位置。
8.2.1 隧道洞门图
主要表达洞门墙及其基础和顶帽的规格尺寸；
排水沟的断面形状、路面结构、隧道净空尺寸、八字翼墙的沿前后方向的尺寸等。
8.2.2 衬砌断面图
洞身衬砌断面图，它反映了隧道洞身衬砌的断面形状及尺寸等。
