(共19张PPT)
8.2 桥涵工程图
8.2 桥涵工程图

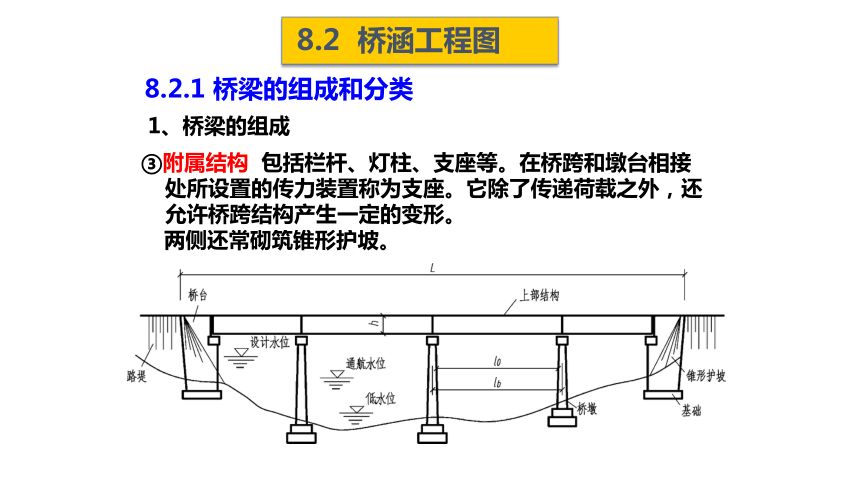

8.2.1 桥梁的组成和分类
①桥跨结构 包括主梁、主拱圈、桥面系等。它是线路跨越障碍时的主要承载结构,也成为桥的上部结构。
②下部结构 包括桥墩、桥台和基础等。它们支承桥跨结构,并将荷载传至地基。位于桥中间的叫桥墩,位于桥两端的叫桥台。为保证桥台后边路堤边坡的稳定,在桥台两侧还常砌筑锥形护坡。
③附属结构 包括栏杆、灯柱、支座等。在桥跨和墩台相接处所设置的传力装置称为支座。它除了传递荷载之外,还允许桥跨结构产生一定的变形。
1、桥梁的组成

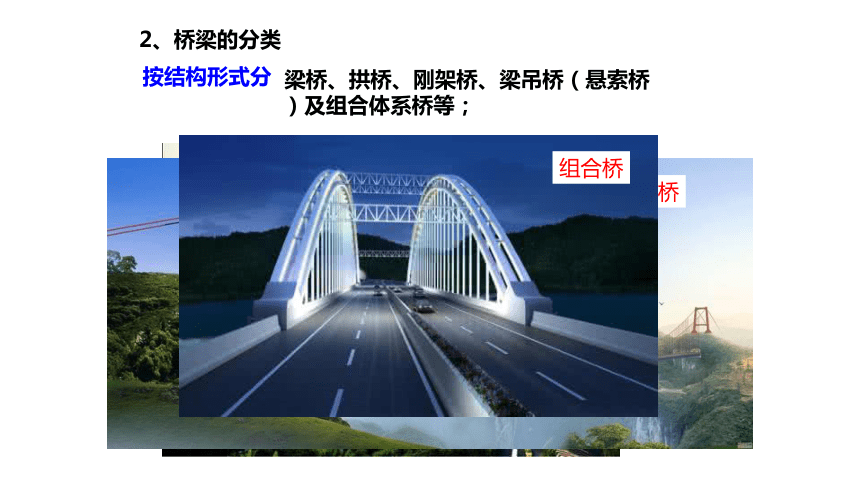

2、桥梁的分类
按结构形式分
梁桥、拱桥、刚架桥、梁吊桥(悬索桥)及组合体系桥等;
梁桥
拱桥
刚架桥
悬索桥
组合桥
2、桥梁的分类

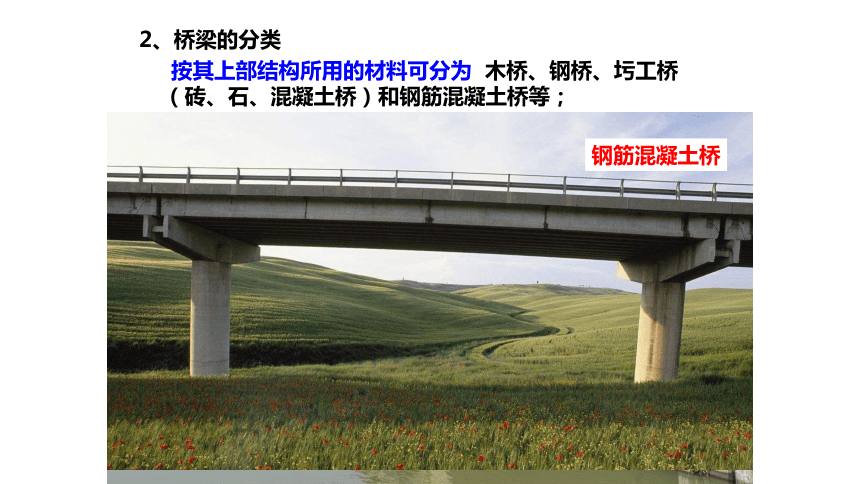

按其上部结构所用的材料可分为 木桥、钢桥、圬工桥(砖、石、混凝土桥)和钢筋混凝土桥等;
木桥
钢桥
石桥
砖桥
混凝土桥
钢筋混凝土桥
2、桥梁的分类

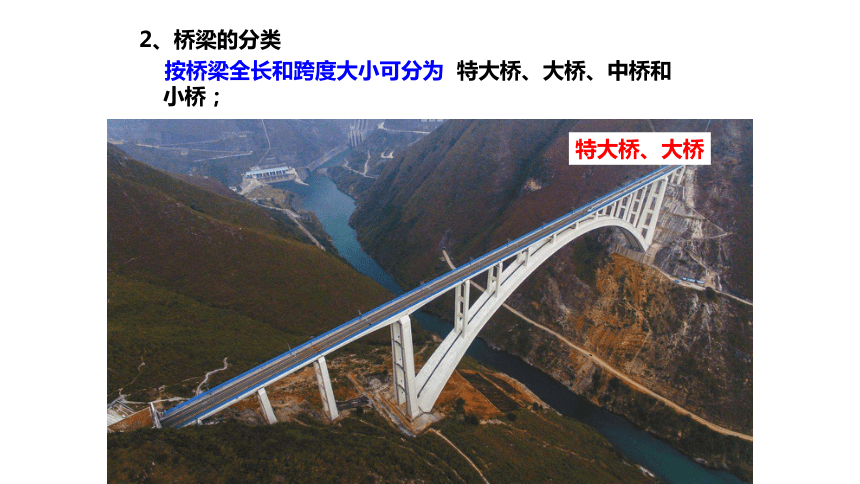

按桥梁全长和跨度大小可分为 特大桥、大桥、中桥和小桥;
小桥
特大桥、大桥
2、桥梁的分类

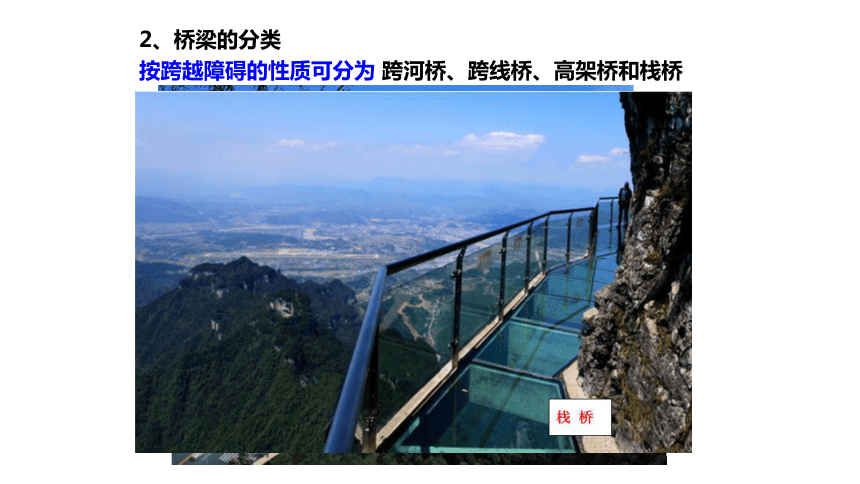

按跨越障碍的性质可分为 跨河桥、跨线桥、高架桥和栈桥
8.2.2 钢筋混凝土梁桥工程图

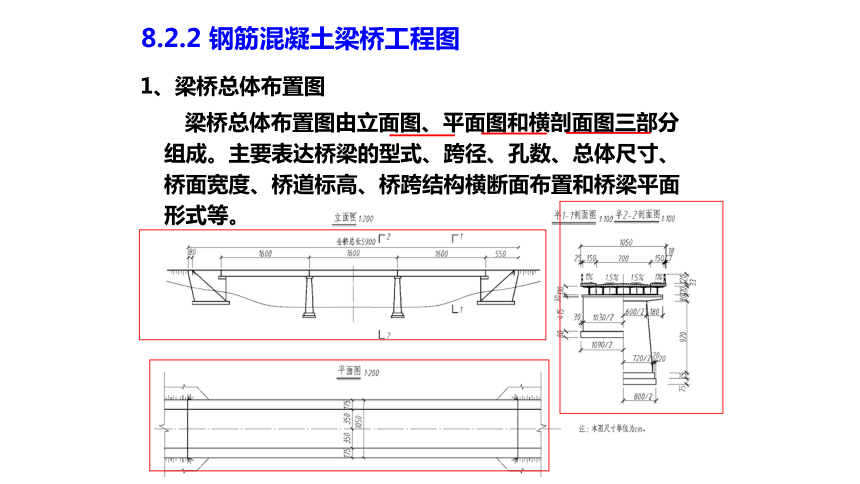

1、梁桥总体布置图
梁桥总体布置图由立面图、平面图和横剖面图三部分组成。主要表达桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥道标高、桥跨结构横断面布置和桥梁平面形式等。
1)立面图
反映出该梁桥总长59.00米,全桥共有3孔,每孔跨径均为16米。上部结构为简支梁形式;下部结构两端为重力式U型桥台,中间两个墩为重力式挑臂桥墩。
由于立面图的比例较小,因此桥面铺垫层、人行道和栏杆均未表示出。
在立面图中,习惯是假设没有填土或视填土为透明体,因此埋在土里的桥墩基础和桥台部分仍用实线表示,并且只画出结构物的可见部分。
2)平面图
在平面图中也只画出可见部分,从图中反映出车行道、人行道、桥面的宽度,以及锥形护坡的部分投影。由于比例较小,栏杆立柱未表示。
3)横剖面图
此图由半1-1剖面图和半2-2剖面图组成。为了清晰表达上部结构的横断面状况,采用比立面图、平面图放大一倍的比例画出。
桥梁的上部结构为6片T形梁组成,桥面宽为10.5米,车行道宽度为7米、横向坡度为1.5%,两侧的人行道宽度各为1.5米、横向坡度为1%,栏杆立柱宽为0.18米高为1.2米;
桥梁的下部结构一半为桥台,一半为桥墩,且只画出可见的部分,详细尺寸及构造在桥台图、桥墩图中反映。
2、构件结构图
1)桥台图
桥台纵剖面图:反映了桥台的内部形状尺寸、构造和所用材料
桥台平面图:反映假设主梁、人行道均未安装和台后未填土得到的水平投影图,表达了桥台的形状尺寸。
桥台侧面图:由1/2台前和1/2台后两个图合成,1/2台前反映了与桥跨连接的一侧的形状尺寸,1/2台后是指与路堤连接一侧的形状尺寸
2、构件结构图
1)桥台图
2)桥墩图
3)主梁图
中主梁
如图所示为长12.96米的T形主梁的梁肋骨架钢筋布置图。
正立面
1-1剖面
2-2断面
3-3断面
受力筋
架立筋
箍筋
分布筋
8.2.3 拱桥工程图
拱桥工程图由立面图、平面图和侧面图三部分组成。主要表达拱桥的型式、总体尺寸、跨径、孔数、桥面宽度以及拱圈、桥台、桥墩、基础、锥坡的构造尺寸等。
