第五讲 轴测图
汇报人姓名
汇报日期
轴测图的形成

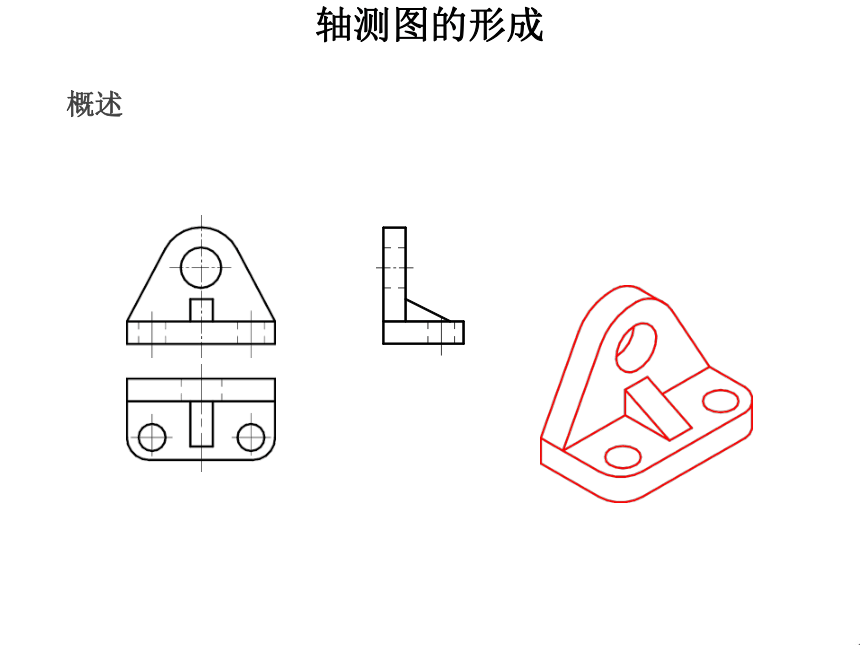

概述
空间平行的线段,投影后仍然平行

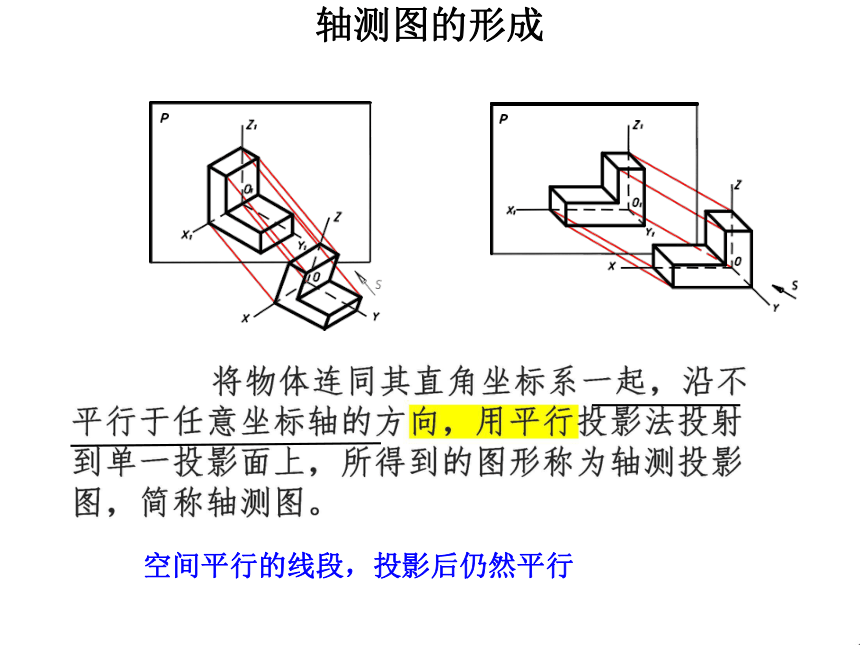

轴测图的形成

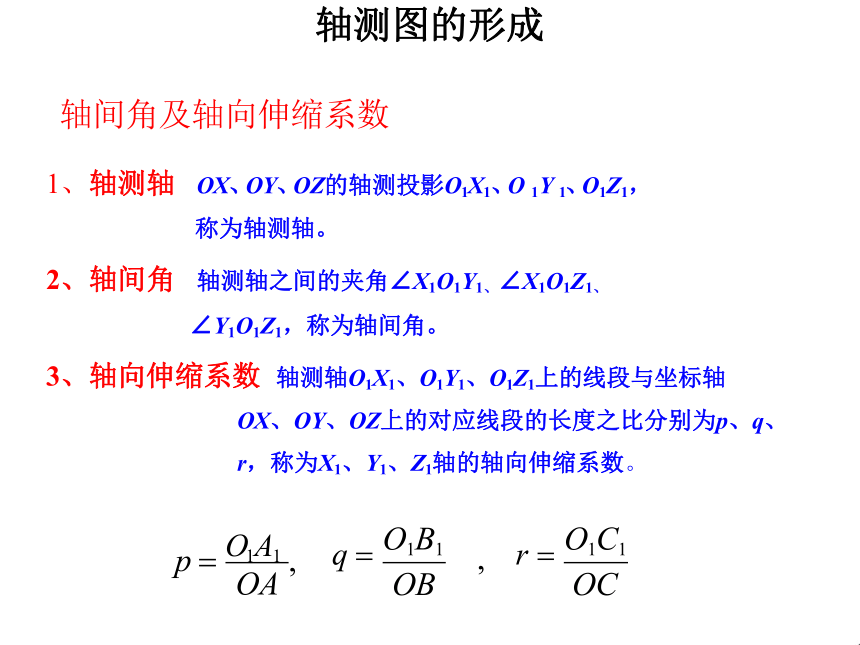

轴间角及轴向伸缩系数
1、轴测轴 OX、OY、OZ的轴测投影O1X1、O 1Y 1、O1Z1, 称为轴测轴。
2、轴间角 轴测轴之间的夹角∠X1O1Y1、∠X1O1Z1、
∠Y1O1Z1,称为轴间角。
3、轴向伸缩系数
轴测轴O1X1、O1Y1、O1Z1上的线段与坐标轴
OX、OY、OZ上的对应线段的长度之比分别为p、q、 r,称为X1、Y1、Z1轴的轴向伸缩系数。
OB OC
OA
,
q O1B1 r O1C1
p O1 A1 ,
轴测图的形成

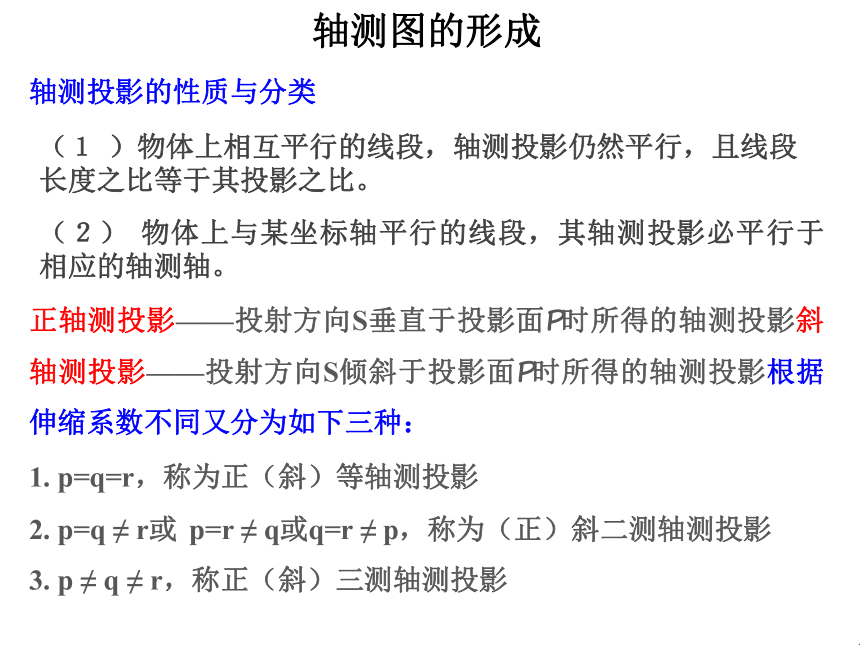

轴测投影的性质与分类
(1 )物体上相互平行的线段,轴测投影仍然平行,且线段长度之比等于其投影之比。
(2) 物体上与某坐标轴平行的线段,其轴测投影必平行于相应的轴测轴。
正轴测投影——投射方向S垂直于投影面P时所得的轴测投影斜轴测投影——投射方向S倾斜于投影面P时所得的轴测投影根据伸缩系数不同又分为如下三种:
p=q=r,称为正(斜)等轴测投影
p=q ≠ r或 p=r ≠ q或q=r ≠ p,称为(正)斜二测轴测投影
p ≠ q ≠ r,称正(斜)三测轴测投影
轴测图的形成
正等轴测图的画法
一、相关参数
形成:
投射方向S垂直于投影面P时所得的轴测投影
轴间角
轴间角为120°
空间坐标轴与投影平面夹角35°16’
轴向伸缩系数
p=q=r=0.82,简化画法p=q=r ≈1
正等侧的绘制方法
坐标法、切割法、叠加法
正等轴测图的画法
二、点的正等测画法

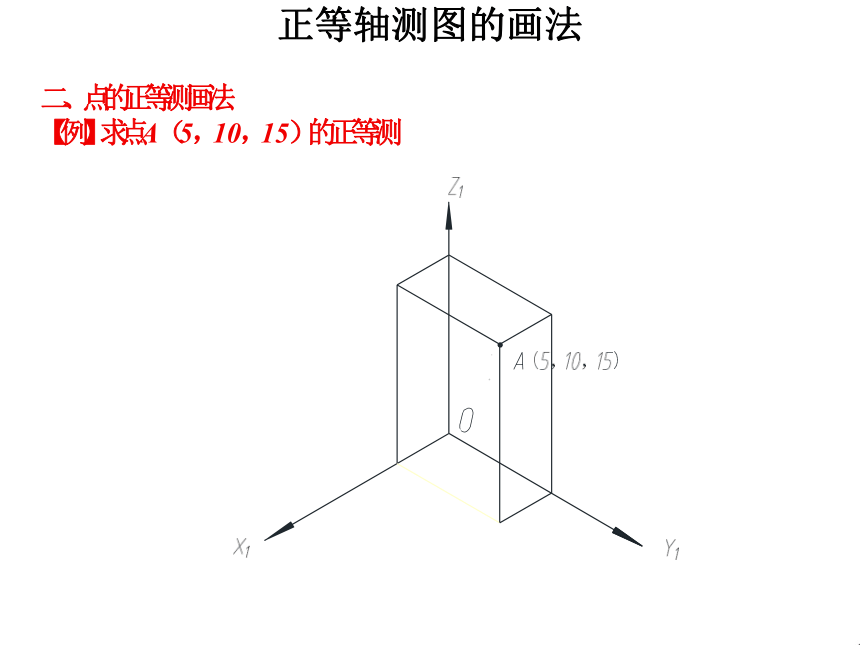

【例】求点A(5,10,15)的正等测
正等轴测图的画法
二、平面立体的正等测画法
1、分析形体
2、设定0点,X,
3Y、,设Z轴立新轴
4、绘制上表面
5、侧棱平行Z轴
、平移得到下表 面

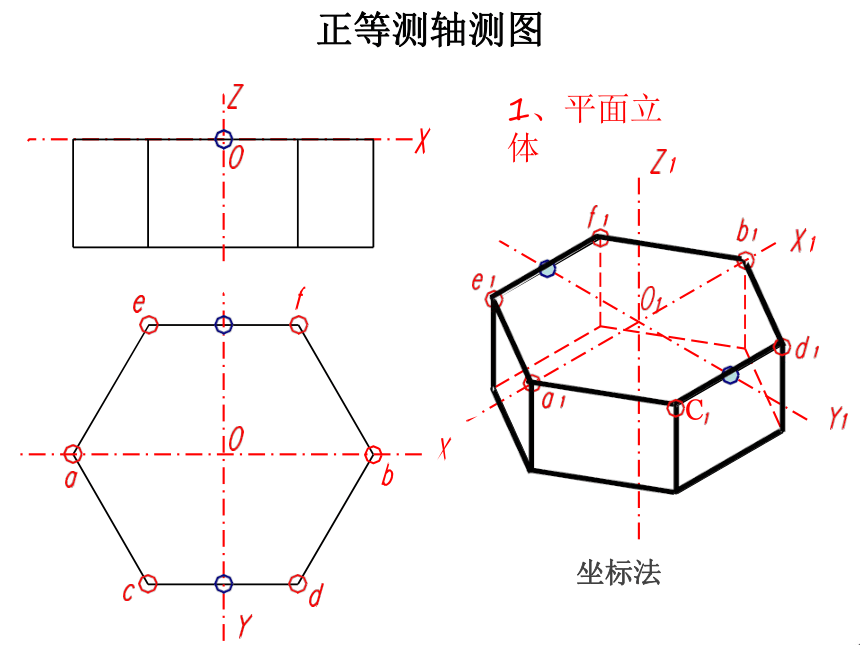

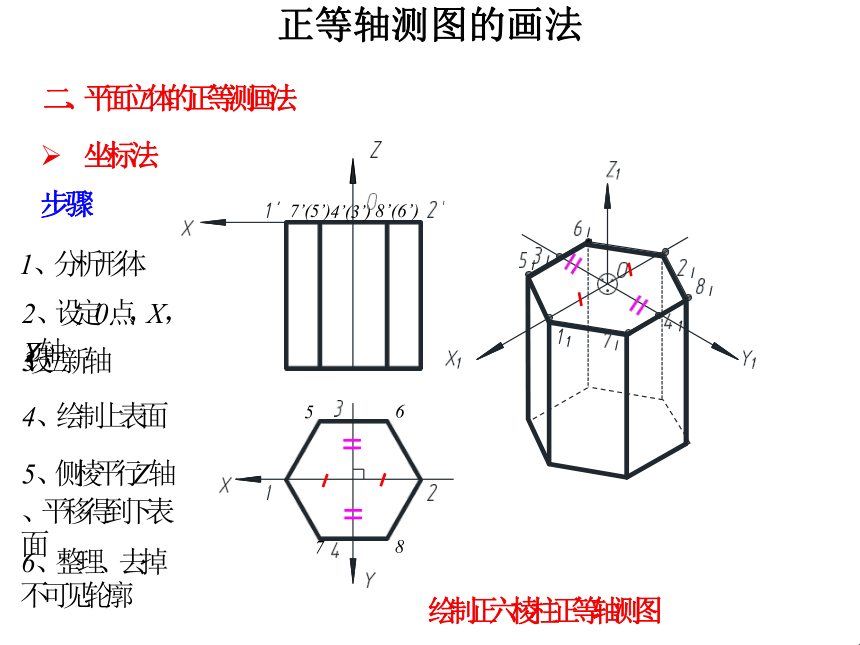

绘制正六棱柱正等轴测图
坐标法 步骤
6、整理、去掉 不可见轮廓
5
6
7
8
7’(5’)4’(3’) 8’(6’)
坐标法
C
1、平面立体
正等测轴测图
18
8
25
16
20
36
Z
X
X
Y
Y
Z
10
O
O
O
16
10
X
Y
Z
O
正等轴测图的画法
二、平面立体的正等测画法
切割法
32
6
24
6
28
20
8
24
Z
Z
Y
Y
X
X
O
O
O
Z
Y
X
O
正等轴测图的画法
二、平面立体的正等测画法
叠加法
正等轴测图的画法
一、圆的正等测画法
(1)平行弦法
1
4
3
Z
2
一、圆的正等测画法
(1)四心圆弧法
正等轴测图的画法
四心圆弧法仅能画坐标面上的圆非坐标面的圆,则使用平行弦法
正等轴测图的画法
一、圆的正等测画法
三个方向圆柱的正等测
正等轴测图的画法
一、圆柱的正等测画法
圆柱的正等测
Y1
Z1
X1
正等轴测图的画法
一、圆角的正等测画法
圆角正等测的画法
正等轴测图的画法
一、圆角的正等测画法
组合体的正等测画法
【例1】
正等轴测图的画法
正等轴测图的画法
组合体的正等测画法
【例2】
p=r=1; q=0.5
p=q=1; r=0.5
优点:一个坐标面投影显实
形成:斜投法
轴间角:
轴向伸缩系数:
斜二测轴测图
正面斜二测:
水平斜二测:
'
'
'
【例】花格砖斜二测图画法
步骤
设定新轴
选定起始平面
选定y轴方向
正面斜二测轴测图
绘制
整理
【例】组合体正面斜二测
正面斜二测轴测图
分析:物体的正面的圆,在斜二测中都能反映实形。
在正投影图上选定坐标轴,将具有大小不等的端面选为正面,即使其平行于XOZ坐标面。
画斜二测的轴测轴,根据坐标分别定出每个端面的圆心位置
【例】组合体斜二测的画法
正面斜二测轴测图
按圆心位置,依层画出圆柱及各圆孔。
擦去多余线条,加深后完成全图。
正面斜二测轴测图
两种性质:平行性和轴测性
三种方法:坐标法,切割法,叠加法
135°
90°
135°


正等测
投影方向与投影面垂直
投影方向与投影面倾斜
正面斜二测
投影线方向
轴向伸缩系数
p=q=r=1
p=q=1 q=0.5
120°
120°
120°
轴间角
轴测图小结
