第七讲 建筑形体的表达方法1
各种建筑形体视图

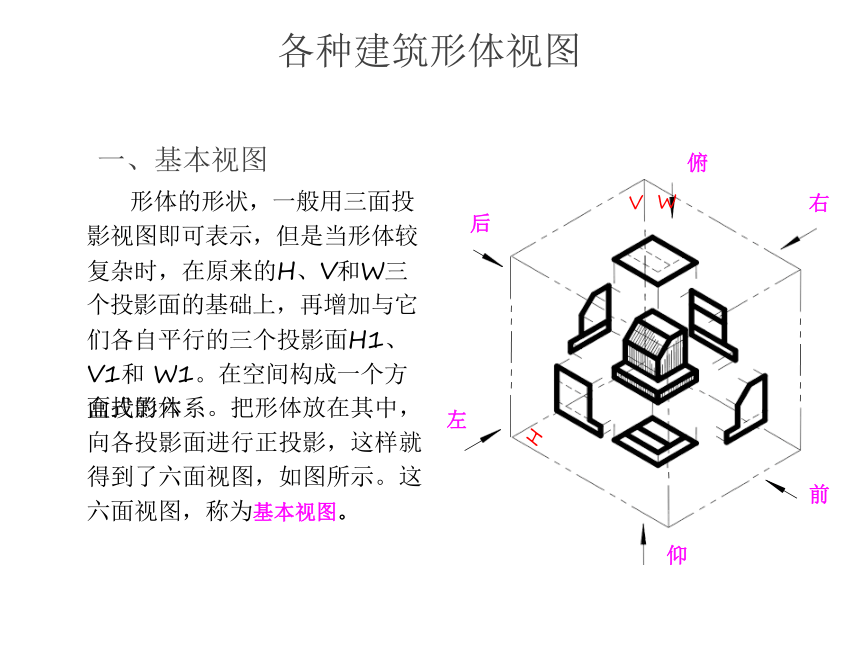

一、基本视图
形体的形状，一般用三面投影视图即可表示，但是当形体较复杂时，在原来的H、V和W三个投影面的基础上，再增加与它们各自平行的三个投影面H1、V1和 W1。在空间构成一个方盒式的六
面投影体系。把形体放在其中，向各投影面进行正投影，这样就得到了六面视图，如图所示。这六面视图，称为基本视图。
H
左
仰
前
后
右
W
V
俯
视图

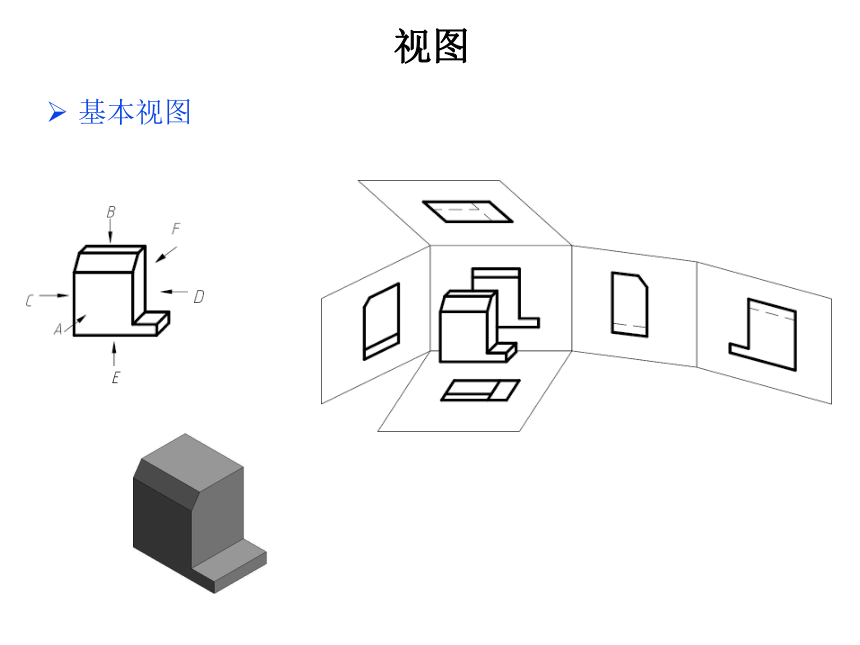

基本视图

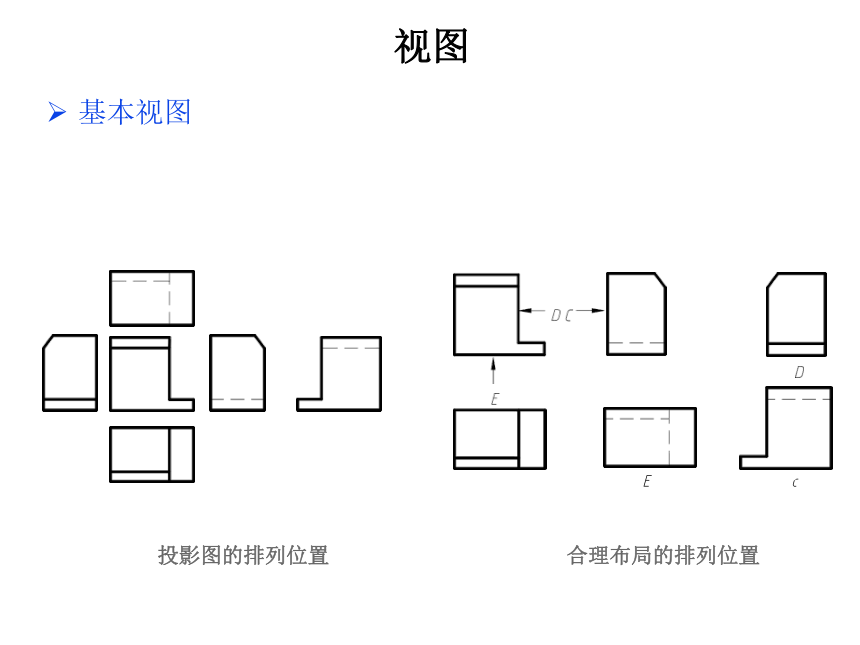

投影图的排列位置
合理布局的排列位置
视图

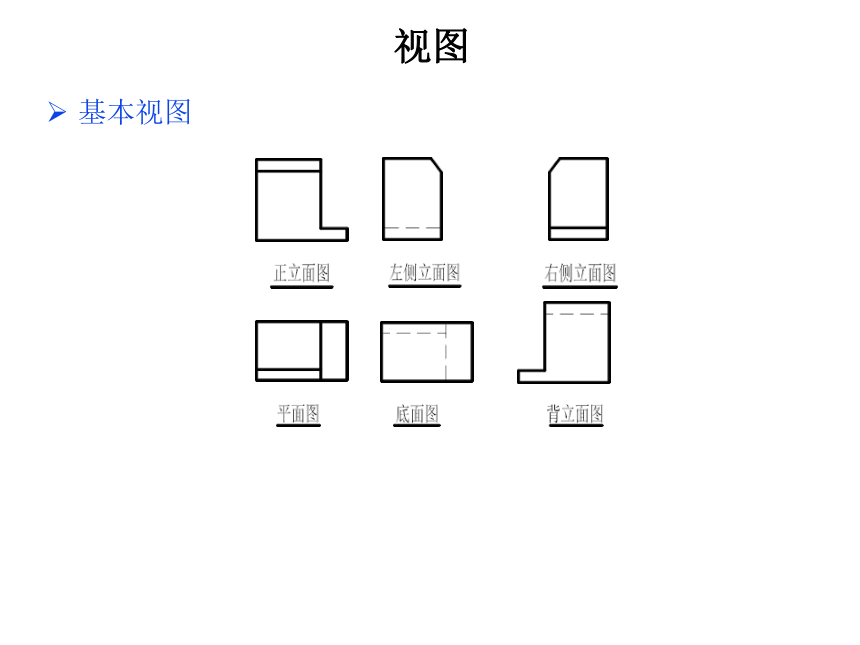

基本视图
基本视图
视图

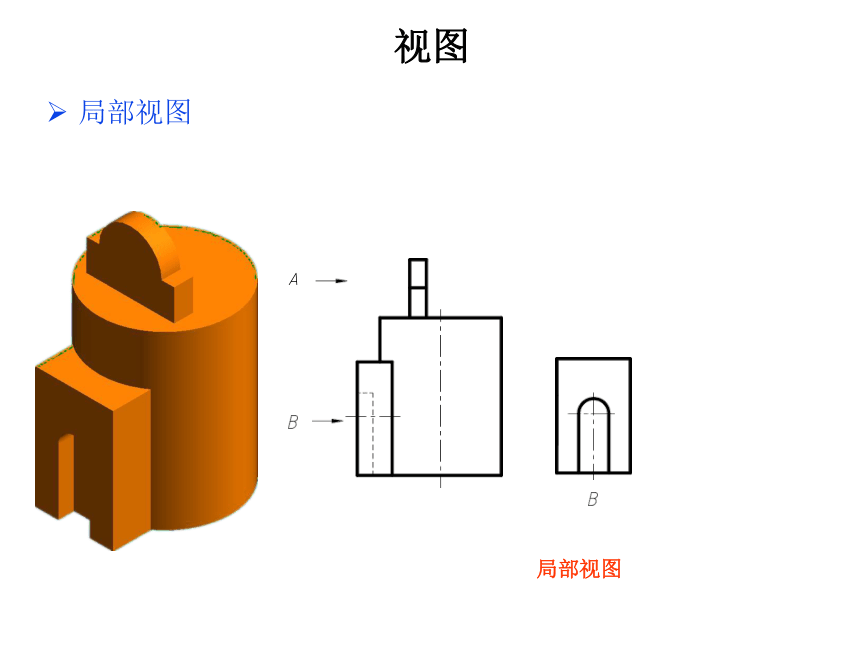

局部视图
视图
局部视图

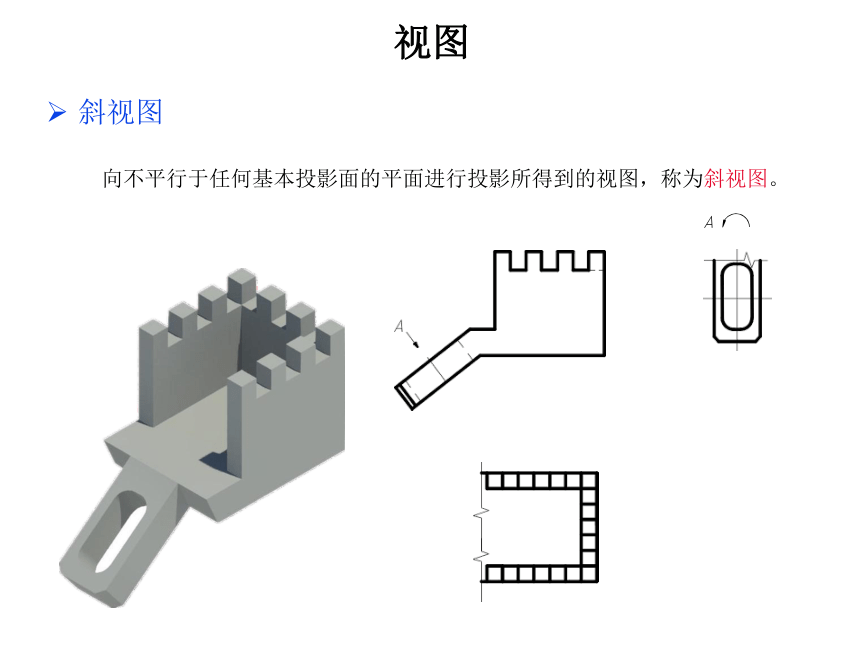

斜视图
向不平行于任何基本投影面的平面进行投影所得到的视图，称为斜视图。
视图
视图

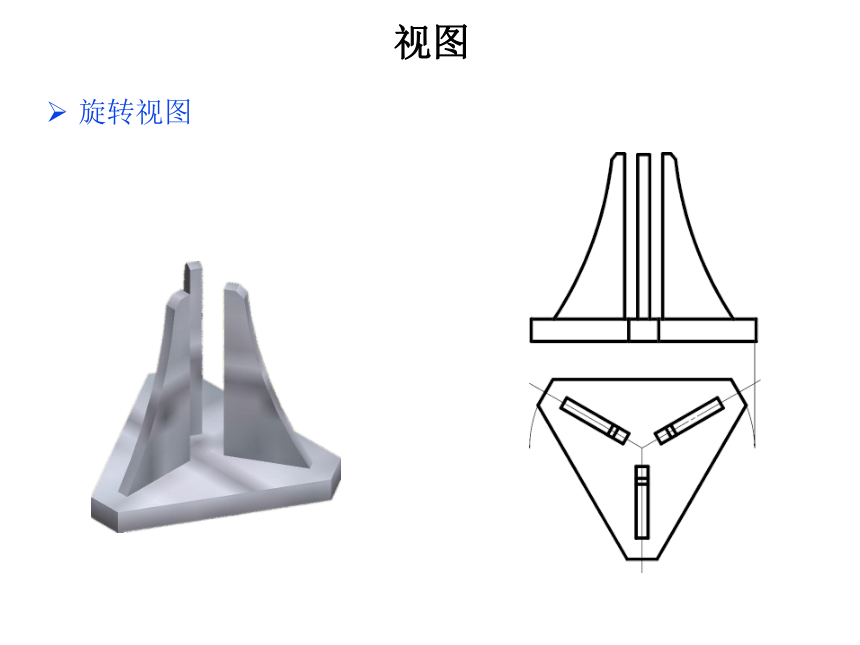

旋转视图
视图

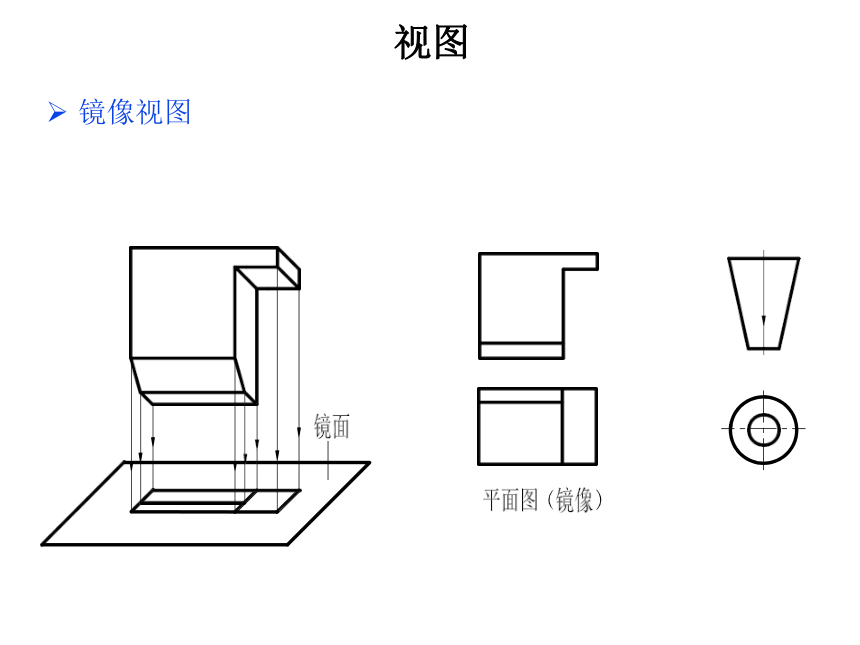

镜像视图
3. 展开视图
假想把形体的某些倾斜或弯曲部分展至与某一基本投影面平行后，再向该基本投影面投影，这样所得到的视图称为展开视图。
展开视图不作任何标注，只需在图 名后注写“展开”二字即可。如图所示。
展开视图
各种建筑形体视图
三、第三角投影简介
1. 第三角投影的概念
(a) 八个分角
(b) 第三分角立体图
Ⅳ V1
H
W1
Ⅲ
H1
Ⅴ
Ⅰ
Ⅱ
V
Ⅶ
Ⅷ
W
Ⅵ
V1
H
1
W1
各种建筑形体视图
2. 第三角投影视图
(a) 六面视图展开 (b) 投影图的排列位置
第三角六面投影视图的形成与配置
底面图
正立面图
背立面图
左侧立面图
背立面图
正立面图
右侧立面图
平面图
右侧立面图
左侧立面图
各种建筑形体视图
第一角与第三角的比例
相同点
投影都采用正投影法，在三面投影之间仍遵循“长对正、高平齐、宽相等”的三等对应关系。
不同点
观察者、形体、投影面三者位置关系不同。
投影图的排列位置不同。
各种建筑形体视图
剖面图的形成与画法
剖面图的形成
剖面图概述
剖面图的形成与画法
剖面图的画法
（1）画剖面图
剖切平面一般应平行于基本投影面，且尽量通过形体的孔、洞、槽的对称中心线。
（2）剖面图的标注
剖切符号
编号
（3）图例线(剖面线)
剖切位置线投影方向线
剖面图概述
常用材料图例
自然土壤
夯实土壤
砂砾石，碎砖三合土
普通砖
混凝土
钢筋混凝土
毛石
木材
金属
剖面图概述
剖面图—全剖面图与半剖面图
全剖面图
（1）形成
（2）适用范围
半剖面图
形成
适用范围
剖面图—全剖面图与半剖面图
主视图半剖
左视图半剖
俯视图半剖
俯视方向
左视方向
主视方向
组合体三视图
半剖面图
1-1
1
1
半剖面图
剖面图—全剖面图与半剖面图
局部剖面图
形成
适用范围
注意事项
① 不应过于零碎。
② 波浪线断裂线。
③ 不需标注。
剖面图种类—局部剖面图
剖面图种类—局部剖面图
局部剖面图
