(共39张PPT)
第六讲 组合体

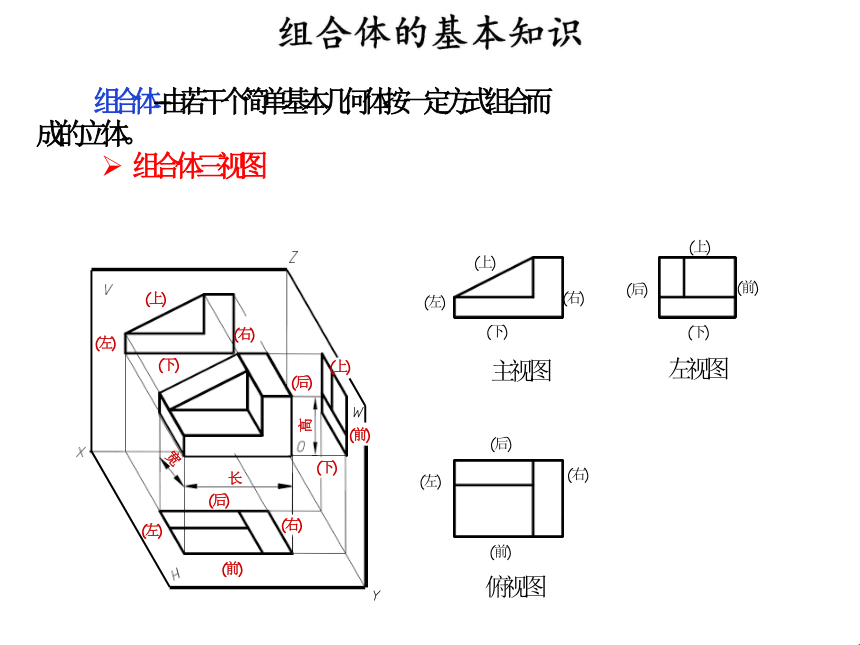

组合体--由若干个简单基本几何体按一定方式组合而 成的立体。
(左)
(右)
(左)
(右)
(上)
(下)
(下)
(前)
(前)
(上)
(后)
(左)
(下)
(上)
(右)
主视图
(上)
(后)
(前)
(下)
左视图
(左)
(后)
(前)
(右)
俯视图
高
宽
长 (后)
组合体三视图

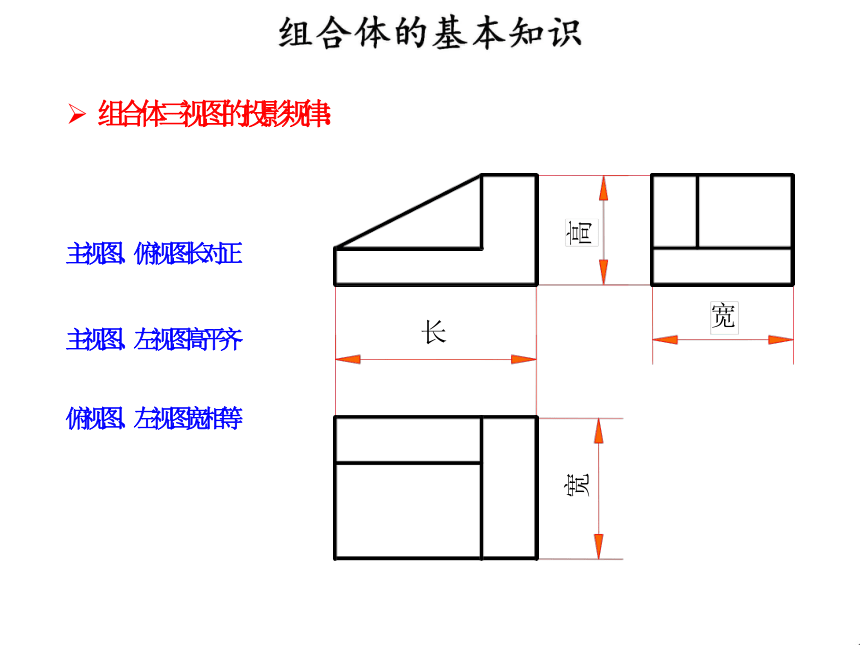

组合体三视图的投影规律：
主视图、俯视图长对正
俯视图、左视图宽相等
主视图、左视图高平齐
长
高
宽
宽

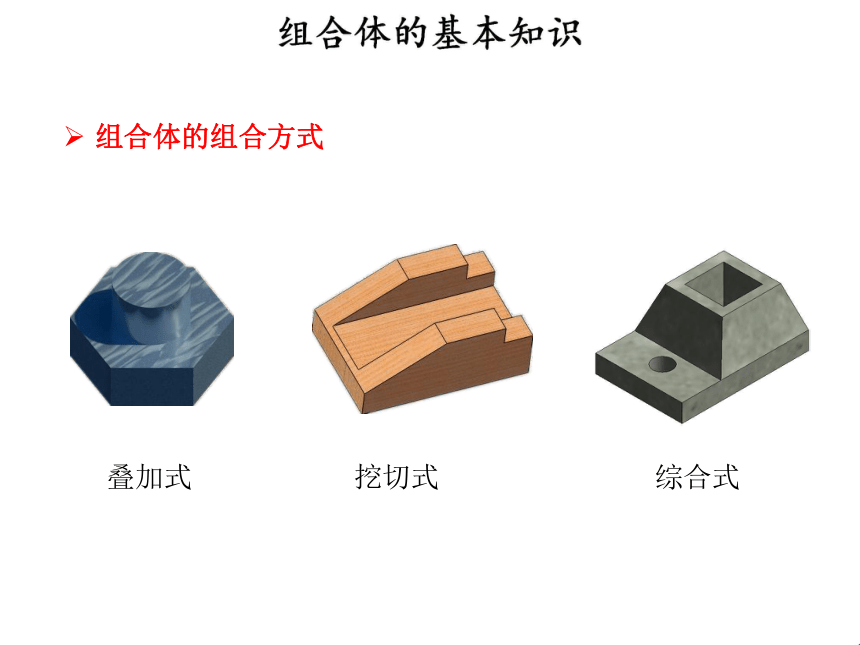

组合体的组合方式
综合式
挖切式
叠加式
不画线
共平面
共曲面
不共曲面
画线
不共平面
(2)相错 画线

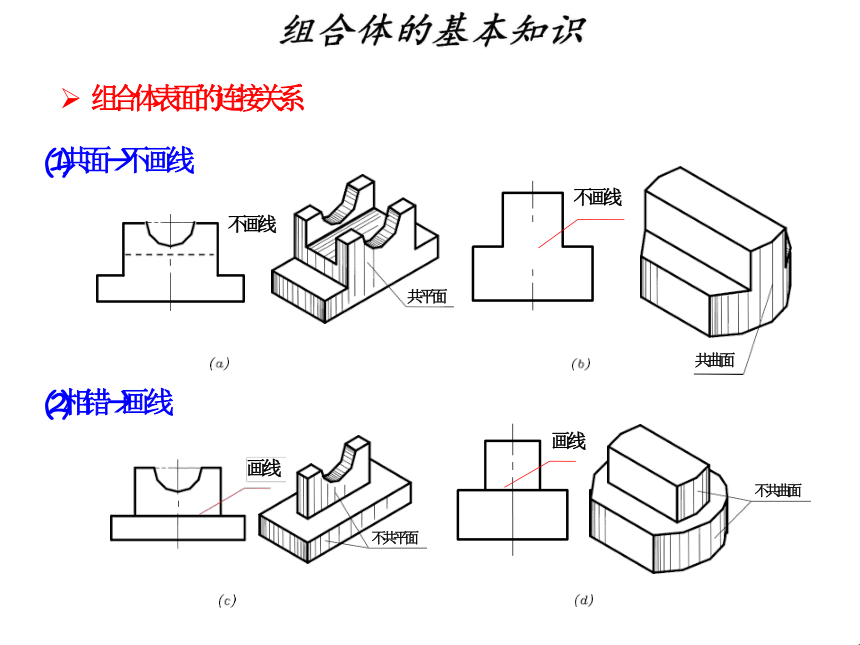

组合体表面的连接关系
(1)共面 不画线
不画线
画线
〃
〃

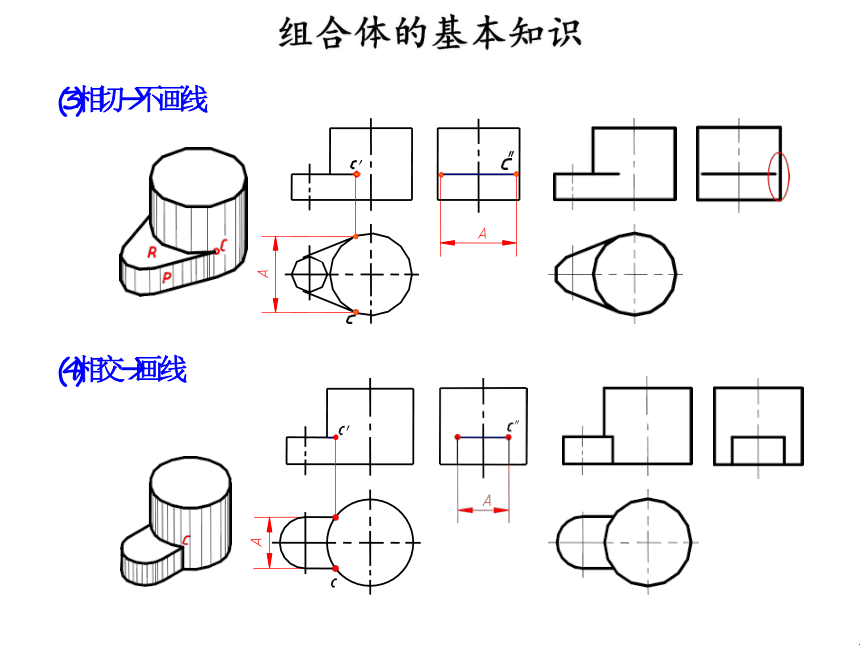

(3)相切 不画线
(4)相交 画线

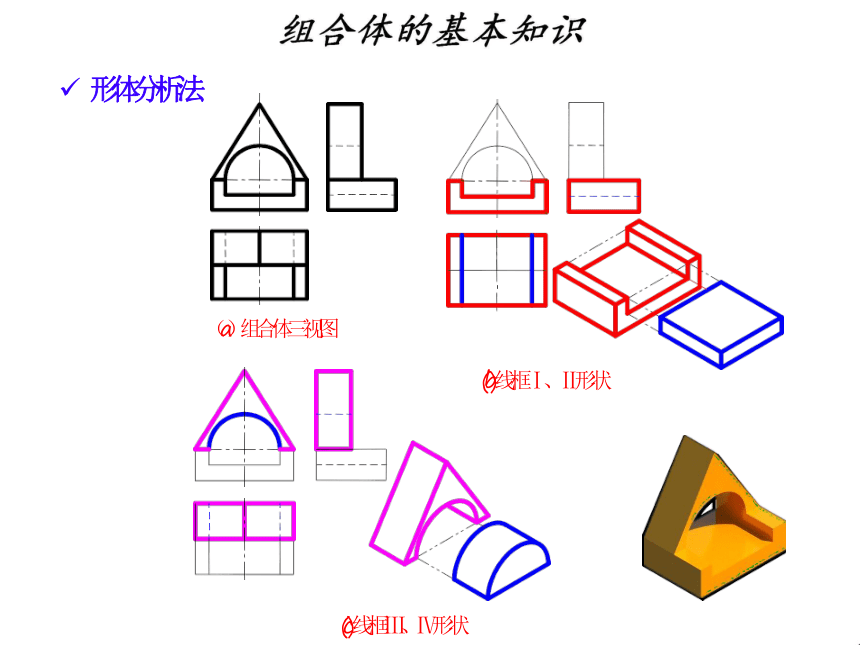

分析组合体的方法
假想把组合体分解为若干形体，并确 定它们的组合形式及表面连接关系的一种分析方法。
线面分析法
将组合体分解为若干面、线，并确定 它们之间的相对位置以及它们对投影面相对位置一种分析方法。
(c) 线框Ⅲ、Ⅳ形状
（a）组合体三视图
(b) 线框Ⅰ、Ⅱ形状
形体分析法

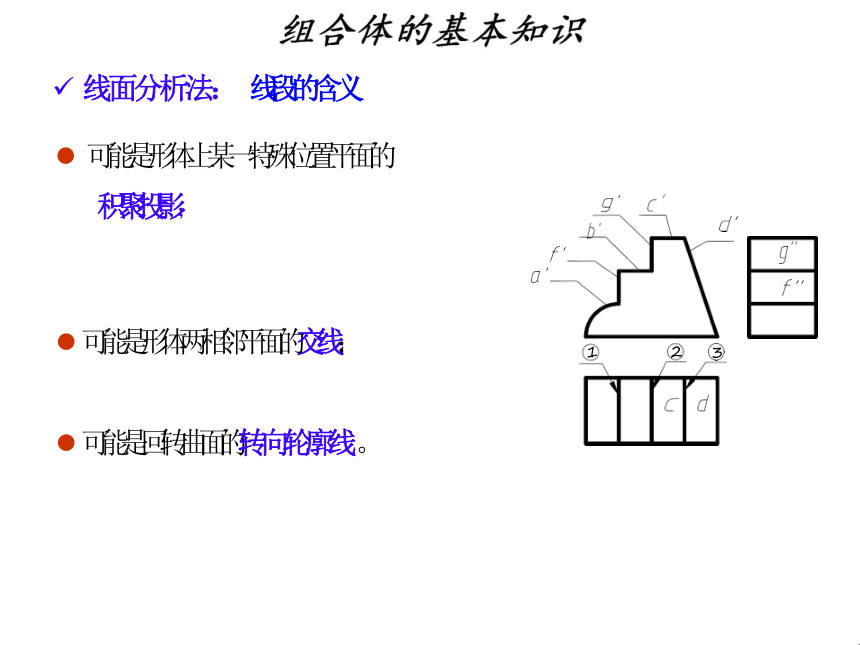

线面分析法： 线段的含义
可能是形体上某一特殊位置平面的 积聚投影；
可能是形体两相邻平面的交线；
可能是回转曲面的转向轮廓线 。
1
2
3
1
2
3

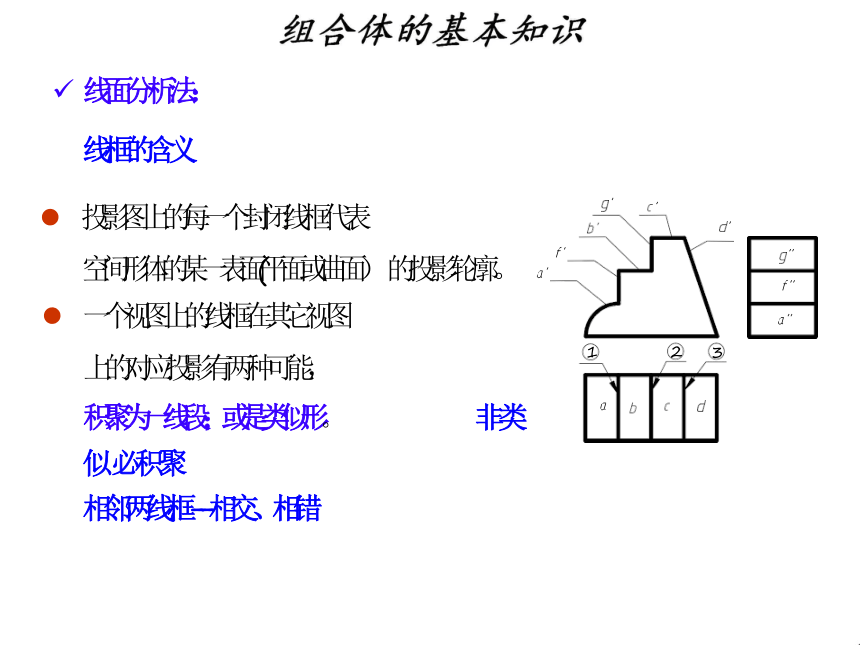

投影图上的每一个封闭线框代表 空间形体的某一表面(平面或曲面）的投影轮廓。
一个视图上的线框在其它视图
上的对应投影有两种可能，
积聚为一线段；或是类似形。 非类似 必积聚
相邻两线框--相交、相错

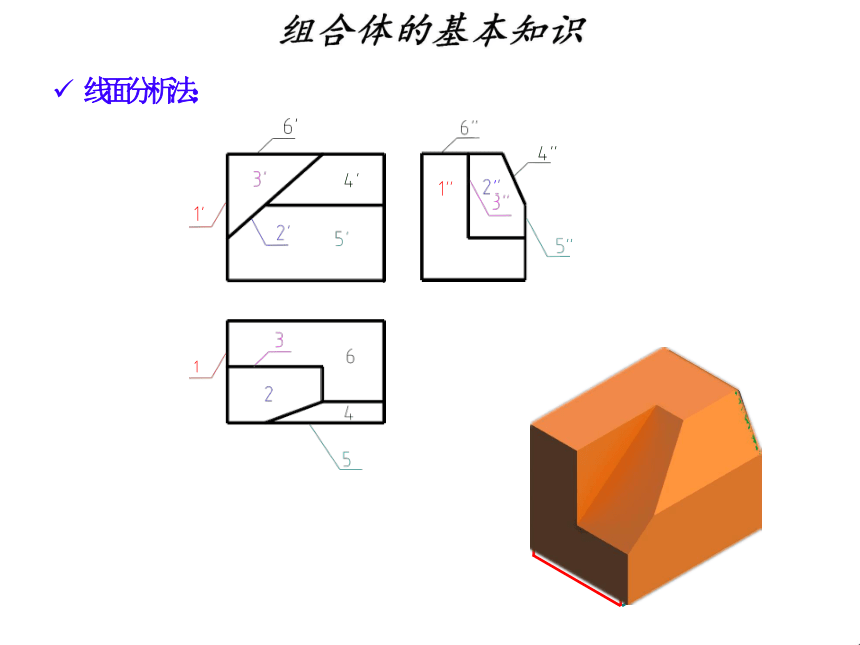

线面分析法：
线框的含义
线面分析法：
Ⅴ
Ⅱ
Ⅰ Ⅲ
Ⅵ
Ⅳ
3、确定图幅、比例。
4、画作图基准线。
5、逐一画基本体。
6、检查并处理形体之间表面连接关系,可见性， 描图。

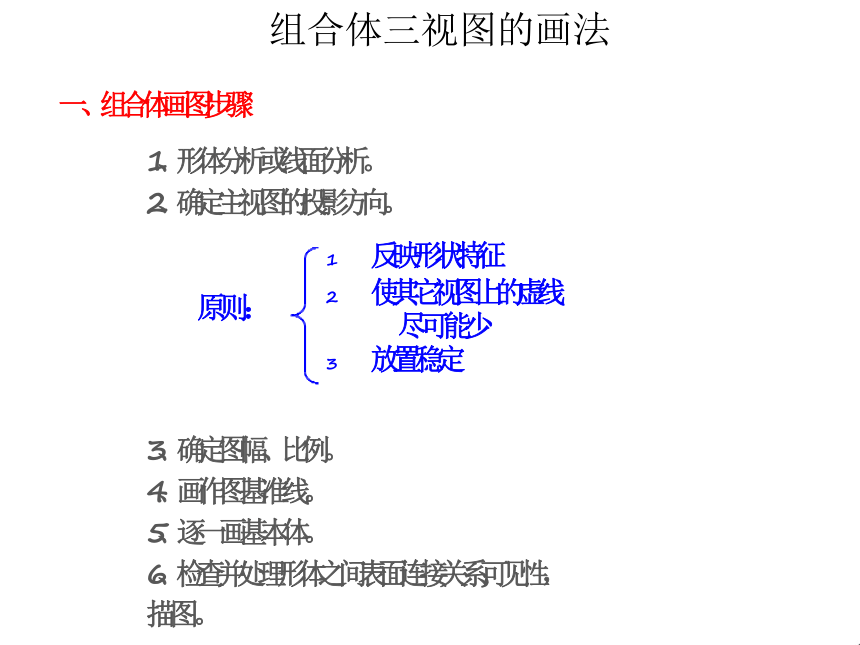

一、组合体画图步骤
1、形体分析或线面分析。
2、确定主视图的投影方向。
反映形状特征
使其它视图上的虚线 尽可能少
放置稳定
原则：
组合体三视图的画法
Ⅱ
Ⅲ
Ⅰ
Ⅰ
Ⅱ
Ⅲ
（a）立体图
（b）形体分析
组合体的形体分析
叠加
叠加
Ⅳ
挖切
组合体三视图的画法
一、组合体画图步骤
形体分析
(a) 画定位线
３.画底图
４.检查描深
(b) 画形体Ⅰ
(c) 画形体Ⅱ
(d) 画形体Ⅲ
(e) 画挖去形体Ⅳ，并检查
(f) 加深
组合体三视图的画法
一、组合体画图步骤
１.确定比例、图幅 ２.布置视图
(a) 立体图
(b) 画定位线
(c) 画形体Ⅰ
(d) 画形体Ⅱ
(e) 画形体Ⅲ
(g) 检查
共面无线
(h) 加深
二、由立体的轴测图画三视图
组合体三视图的画法
(f) 画挖去形体Ⅳ
画组合体三视图
看模型或轴测图，画视图
较容易
正过程
读组合体三视图
看视图，想空间形状
较困难
逆过程
读图手段：对投影、非类似、必积聚
多看，多想，多练
读组合体视图
正垂线
侧垂线
铅垂线
读组合体视图
垂直线的投影具有实长性和积聚性
平行面的投影具有实形性和积聚性
正平面
读组合体视图
侧平面
水平面
铅垂面
一般位 置平面
侧垂面
垂直面和一般面的投影具有类似性
正垂面
读组合体视图
左、右面
上、下面
相交面
前、中、后面
相邻表面间的相对位置
读组合体视图
【例1】读组合体
读组合体视图
1、根据投影规律进行形体分析
Ⅰ、长方体
Ⅱ、圆柱体
读组合体视图
2、分线框，对投影，定形体
读组合体视图
3、深入分析，弄懂细节
4、综合起来，想出整体`
读组合体视图
【例2】读组合体
读组合体视图
1、形体分析
Ⅰ、长方体
Ⅱ、两块耳板
读组合体视图
2、长方体截切分析
读组合体视图
3、想象出组合体的形状
读组合体视图
【例】读组合体主、左视图，并补画俯视图
补画组合体视图
y1
补画组合体视图
【例】由主、俯视图，画左视图
分析
补画组合体视图
标注尺寸总的要求
正确、完整、清晰、合理
尺寸形式：
1、定形尺寸：
定形尺寸是确定基本形体大小的尺寸。
2、定位尺寸：
从尺寸基准出发，确定各基本形体的相对位置的尺寸。
3、总体尺寸：
组合体的总长，总宽和总高。
基本几何体的形状尺寸
长基准
高基准
宽基准
尺寸标注
1.定形尺寸
2.定位尺寸
基准 大平面对称面
3.总体尺寸
注意事项：
(1)尺寸应标注在反映形体特征明显的视图上，相关尺寸 应集中标注
开槽类结构
注意事项：
(2)小于或等于半圆的圆弧半径尺寸R注在反映圆弧实形 的视图上
注意事项：
(3)直径尺寸Φ最好标注在非圆视图上
截交线：仅标注截平面的定位尺寸 不标注截交线的定形尺寸
注意事项：
(4)立体表面交线一般不应标注尺寸
尺寸应避免标在虚线上。
尺寸线永远独立。
同一方向的线性尺寸尽量布置在同一线上。
注意事项：
相贯线
