第二章
第一节
多媒体计算机系统硬件
第4版
《多媒体技术应用》
技能目标
(1)能正确安装 SQL Server 2017 系统。
(2)会启动 SQL Server Management Studio 环境。
(3)熟悉 SQL Server Management Studio 查询编辑器的界面。

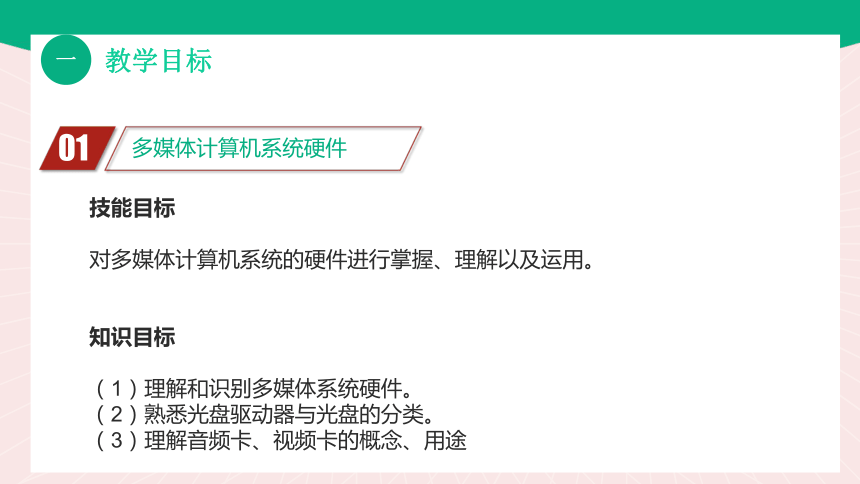

教学目标
一
01
多媒体计算机系统硬件
技能目标
对多媒体计算机系统的硬件进行掌握、理解以及运用。
知识目标
（1）理解和识别多媒体系统硬件。
（2）熟悉光盘驱动器与光盘的分类。
（3）理解音频卡、视频卡的概念、用途

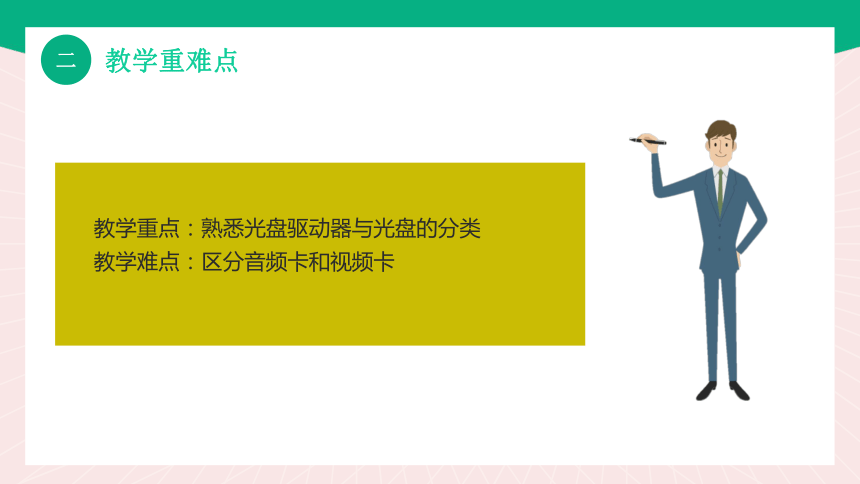

教学重难点
二
教学重点：熟悉光盘驱动器与光盘的分类
教学难点：区分音频卡和视频卡
思考：机械生产过程都包括哪些流程呢？

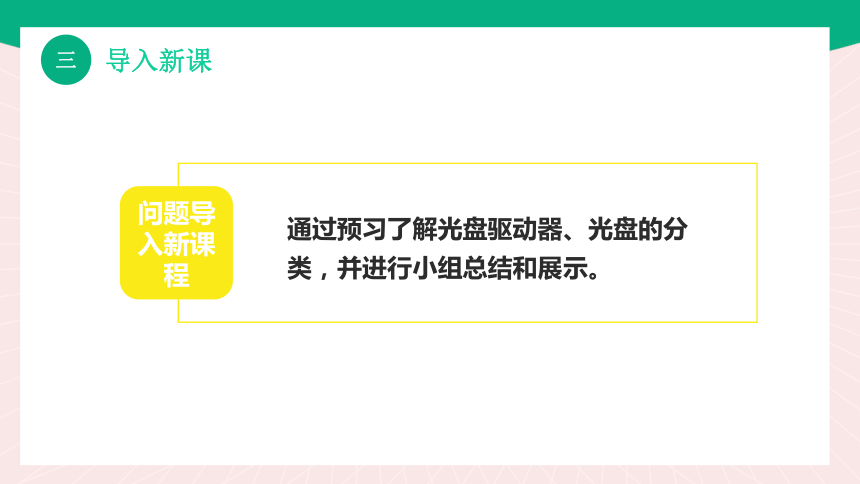

导入新课
三
问题导入新课程
通过预习了解光盘驱动器、光盘的分类，并进行小组总结和展示。
新知讲授
四

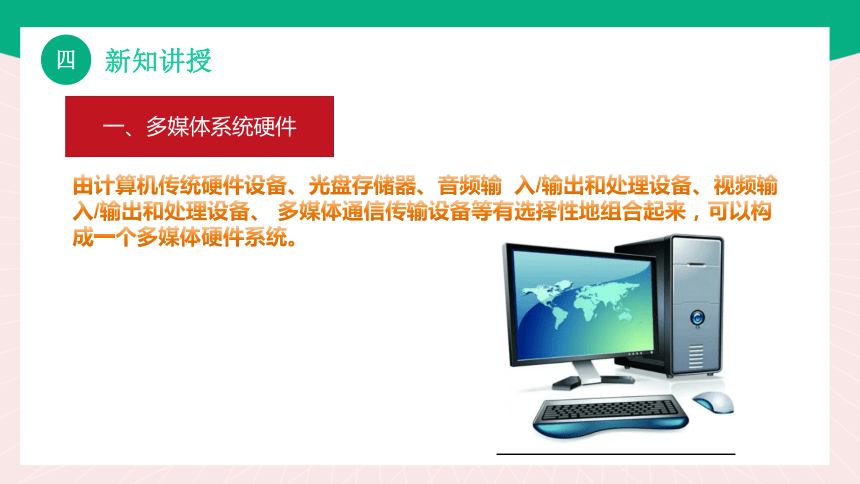

一、多媒体系统硬件
由计算机传统硬件设备、光盘存储器、音频输 入/输出和处理设备、视频输入/输出和处理设备、 多媒体通信传输设备等有选择性地组合起来，可以构 成一个多媒体硬件系统。
新知讲授
四

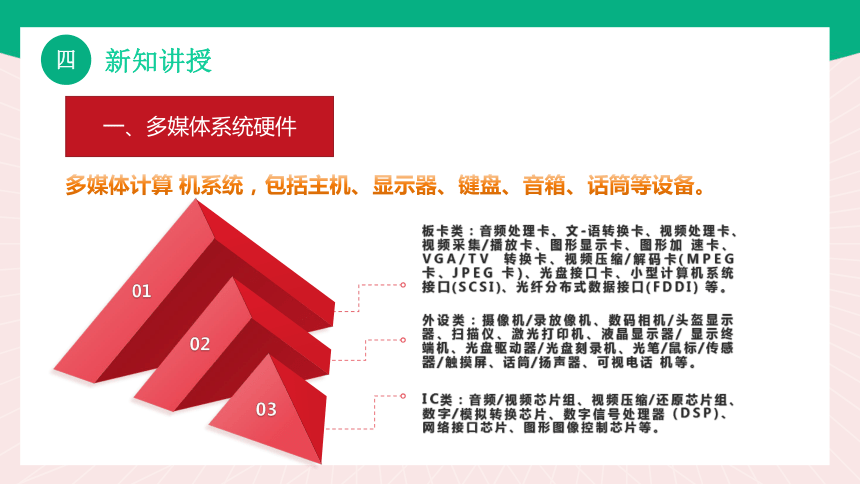

多媒体计算 机系统，包括主机、显示器、键盘、音箱、话筒等设备。
01
02
03
板卡类：音频处理卡、文-语转换卡、视频处理卡、视频采集/播放卡、图形显示卡、图形加 速卡、VGA/TV 转换卡、视频压缩/解码卡(MPEG 卡、JPEG 卡)、光盘接口卡、小型计算机系统 接口(SCSI)、光纤分布式数据接口(FDDI) 等。
外设类：摄像机/录放像机、数码相机/头盔显示器、扫描仪、激光打印机、液晶显示器/ 显示终端机、光盘驱动器/光盘刻录机、光笔/鼠标/传感器/触摸屏、话筒/扬声器、可视电话 机等。
IC类：音频/视频芯片组、视频压缩/还原芯片组、数字/模拟转换芯片、数字信号处理器 (DSP)、网络接口芯片、图形图像控制芯片等。
一、多媒体系统硬件
新知讲授
四

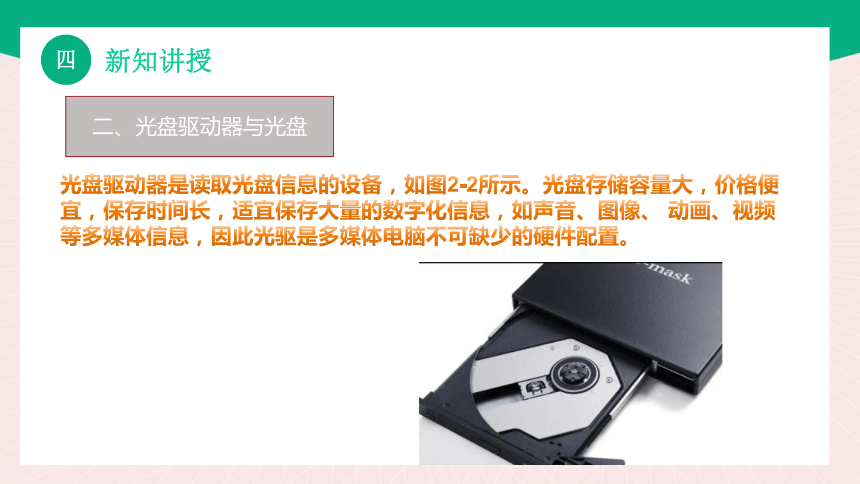

二、光盘驱动器与光盘
光盘驱动器是读取光盘信息的设备，如图2-2所示。光盘存储容量大，价格便宜，保存时间长，适宜保存大量的数字化信息，如声音、图像、 动画、视频等多媒体信息，因此光驱是多媒体电脑不可缺少的硬件配置。
新知讲授
四

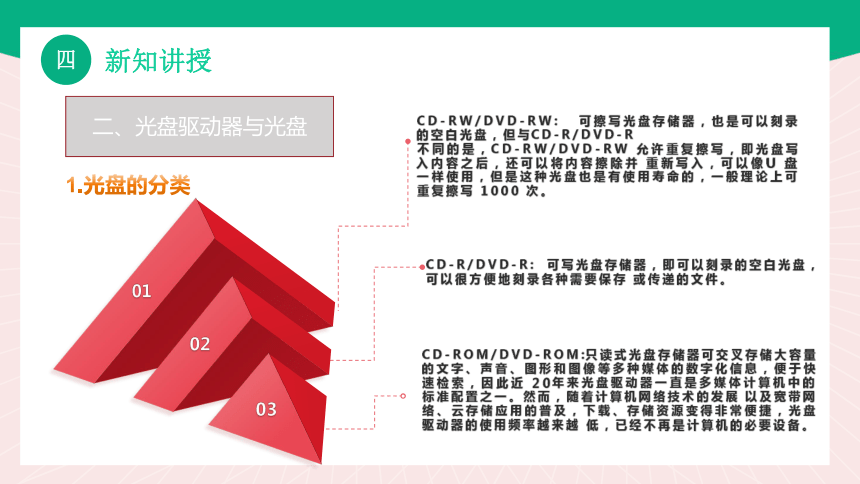

1.光盘的分类
01
02
03
CD-RW/DVD-RW: 可擦写光盘存储器，也是可以刻录的空白光盘，但与CD-R/DVD-R
不同的是，CD-RW/DVD-RW 允许重复擦写，即光盘写入内容之后，还可以将内容擦除并 重新写入，可以像U 盘一样使用，但是这种光盘也是有使用寿命的，一般理论上可重复擦写 1000 次。
CD-R/DVD-R: 可写光盘存储器，即可以刻录的空白光盘，可以很方便地刻录各种需要保存 或传递的文件。
CD-ROM/DVD-ROM:只读式光盘存储器可交叉存储大容量的文字、声音、图形和图像等多种媒体的数字化信息，便于快速检索，因此近 20年来光盘驱动器一直是多媒体计算机中的标准配置之一。然而，随着计算机网络技术的发展 以及宽带网络、云存储应用的普及，下载、存储资源变得非常便捷，光盘驱动器的使用频率越来越 低，已经不再是计算机的必要设备。
二、光盘驱动器与光盘
新知讲授
四

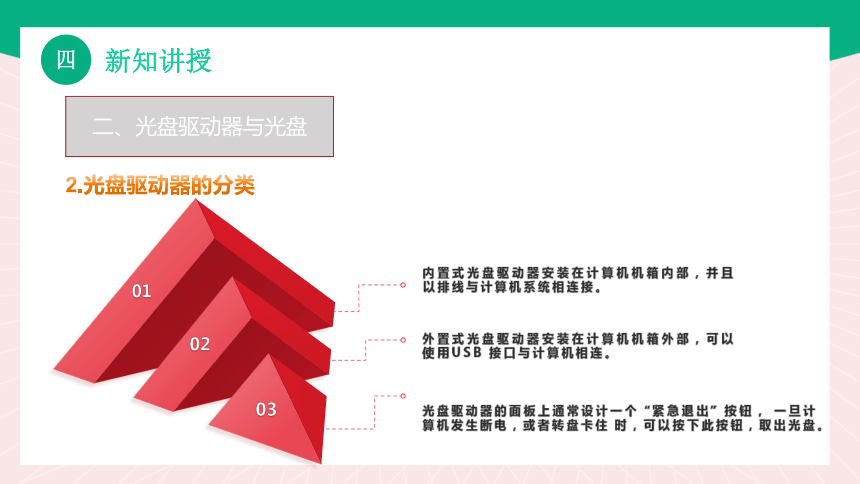

2.光盘驱动器的分类
01
02
03
内置式光盘驱动器安装在计算机机箱内部，并且以排线与计算机系统相连接。
外置式光盘驱动器安装在计算机机箱外部，可以使用USB 接口与计算机相连。
光盘驱动器的面板上通常设计一个“紧急退出”按钮， 一旦计算机发生断电，或者转盘卡住 时，可以按下此按钮，取出光盘。
二、光盘驱动器与光盘
新知讲授
四
三、音频卡
音频卡也称声卡，是处理和播放多媒体声音的关键部件，它插入主板扩展槽中与主机相连。 卡上的输入/输出接口可以和相应的输入/输出设备相连。常见的输入设备是话筒、收录机和电 子乐器等，常见的输出设备是扬声器和音响设备等。
新知讲授
四
四、视频卡
视频卡通过插入主板扩展槽中与主机相连。通过卡上的输入/输出接口可以与录像机、摄 像机、影碟机和电视机等连接，使之能采集来自这些设备的模拟信号，并以数字化的形式存入计 算机中进行编辑或处理，也可以在计算机中重新播放。通常在视频卡中固化了视频信号采集的 压缩/解压缩模块。
新知讲授
四
四、视频卡
电视转换卡分为电视编码卡和视频信号解码卡。电视编码卡的功能是把计算机显示器的 VGA 信号转换为标准视频信号，在电视机上观看计算机显示器上的画面，或把它通过录像机录 制到录像带上，其输出方式有PAL和 NTSC两种制式。选择电视编码卡时，应注意它的分辨率， 分辨率越高越好。
新知讲授
四
四、视频卡
视频信号解码卡用来接收 VHF或 UHF 信号并转换成视频信号，在计算机的显示器上显示 出来，同时伴有声音。其作用是可以把电视节目保存到计算机中。当然，此时计算机显示器上显 示的图像质量是不可能高于电视的。
新知讲授
四
五、触摸屏技术
使用触摸屏，用户只要用手点 按屏幕上的按钮或菜单，就可以完成所需要的操作。目前，触摸屏技术日趋成熟，其应用非 常广泛，如商场、宾馆、邮局、机场、车站等多媒体信息查询系统以及计算机辅助教学系统等。
新知讲授
四
在选择触摸屏时，不仅要考虑触摸屏所采用的技术，还要考虑以下几个方面的因素
01
02
(1)连接接口
触摸屏与计算机的通信接口一般是通过串行接口或增加一块接口卡来实现的。
(2)触摸屏的分辨率
触摸屏的分辨率与屏幕感测所使用的电压测量器有很大的关系，采用位数较高的模数转换 器，可以获得比较灵敏的分辨率，而通常要求模数转换器的可测量点数必须大于屏幕显示点数的 两倍。
五、触摸屏技术
新知讲授
四
在选择触摸屏时，不仅要考虑触摸屏所采用的技术，还要考虑以下几个方面的因素
03
04
(3)线性度与视差
触摸屏的感应点有时与显示点之间有点差距，这通常是由于感应材料的不均匀、非线性和采 样数的变化引起的。
(4)透光性
在屏幕上加上触摸屏后，屏幕的亮度和清晰度会受到一定的影响，所以选择触摸屏时，应当 注意其透光性是否良好，从不同的角度观看屏幕时，是否有较高的清晰度
五、触摸屏技术
新知讲授
四
六、其他多媒体设备
1.扫描仪
扫描仪将图像的色调和颜色转换成电子信息形 式的数据，即用二进制表示这些数据，从而对应一个 特别的颜色和灰度，然后利用这些数据绘制出一幅图像来。
新知讲授
四
六、其他多媒体设备
1.扫描仪
选择扫描仪时，首先要考虑的是选择黑白还是 彩色扫描仪。由于扫描仪技术发展很快，而多媒体 应用系统的图像多是彩色的，所以一般选择彩色扫 描仪。其次是扫描仪的分辨率。扫描仪的分辨率以 dpi(dots per inch)为测量单位， 一般的扫描仪达到
600 dpi或1200 dpi。用户不必盲目追求高分辨率，因为多媒体应用系统只是在计算机上使用，对计算机屏幕而言，300 dpi 已经足够了。
新知讲授
四
六、其他多媒体设备
使用扫描仪时，首先将扫描仪信号线连接到计算机的并行接口或USB 接口上，并且接通电源。然后安装扫描仪的驱动程序，其具体操作步骤如下：
1
打开计算机和扫描仪电源开关
2
启动 Windows 操作系统，打开“控制面板”,单击“添加或删除硬件”图标，系统将自动完 成新设备的检测
3
按照屏幕提示，完成驱动程序的安装
4
安装扫描软件
新知讲授
四
六、其他多媒体设备
2.数码相机
数码相机可以分为面CCD 型和扫描线 CCD 型。面CCD 型数码相机使用的CCD 芯片感 光区为一矩形平面，长宽比为3:2。由于CCD 芯片感光区为一个矩形平面，捕获影像时可一次曝光完成，可以像胶卷一样通过瞬间的曝光记录整幅画面，具 有拍摄速度快的特点，如对拍摄活动景物无任何特殊要求， 可使用普通闪光灯照明。扫描线 CCD 型数码相机中使用的 CCD芯片长而窄，将对光线敏感的微小单元均匀地排成一列， 工作时是一行一行地拍摄景物，靠 CCD 跨越影像平面扫描来 获得大的影像区。采用扫描线 CCD 的数码相机分辨率高，但 由于存在扫描过程，分辨率越高，需要曝光的时间越长，导致 这类相机无法拍摄活动的景物。
新知讲授
四
六、其他多媒体设备
选购数码相机时，应考虑以下性能指标
03
连拍速度
01
分辨率
02
彩色深度
05
可否压缩存储
06
信号的输出形式
04
存储介质种类及存储能力
新知讲授
四
六、其他多媒体设备
3、多媒体投影仪
多媒体应用系统的播放设备，除了常用计算机设备外，在公众播放环境中还常采用多媒体投 影仪。常用的多媒体投影仪有3种：阴极射线管投影仪、液晶投影仪和数字投影仪。
了解数据、数据库、关系型数据库、数据库管理系统等概念，理解它们之间的关系
师生互动
五
思考题：根据本课时所学知识点，总结光盘驱动器、光盘的分类。
1、光盘驱动器的分类。
2、光盘的分类。
1）以小组为单位回答以上问题
2）每组派出代表回答老师提问
4）学生分组相互评价
5）老师点评，哪个组最好，回答最准确。评出优胜小组。
课堂小结
六
多媒体计算机系统硬件
多媒体系统硬件
1
由计算机传统硬件设备、光盘存储器、音频输 入/输出和处理设备、视频输入/输出和处理设备、 多媒体通信传输设备等有选择性地组合起来，可以构 成一个多媒体硬件系统。
光盘驱动器与光盘
2
盘存储容量大，价格便宜，保存时间长，适宜保存大量的数字化信息，如声音、图像、 动画、视频等多媒体信息，因此光驱是多媒体电 脑不可缺少的硬件配置。
课堂小结
六
多媒体计算机系统硬件
音频卡
3
音频卡也称声卡，是处理和播放多媒体声音的关键部件，它插入主板扩展槽中与主机相连。 卡上的输入/输出接口可以和相应的输入/输出设备相连。常见的输入设备是话筒、收录机和电 子乐器等，常见的输出设备是扬声器和音响设备等。
视频卡
4
视频卡通过插入主板扩展槽中与主机相连。通过卡上的输入/输出接口可以与录像机、摄 像机、影碟机和电视机等连接，使之能采集来自这些设备的模拟信号，并以数字化的形式存入计 算机中进行编辑或处理，也可以在计算机中重新播放。
课堂小结
六
多媒体计算机系统硬件
触摸屏技术
5
根据触摸屏所采用的技术，可以将其分为电阻式触摸屏、电容式触摸屏、红外线式触摸屏和 表面声波式触摸屏等。
其他多媒体设备
6
扫描仪、数码相机、多媒体投影仪
布置作业
七
简答题
1、衡量多媒体投影仪的性能指标什么？
2、选购数码相机时，应考虑性能指标是什么？
3、安装扫描仪的驱动程序的具体操作步骤。
