资源简介

(共23张PPT)
制图工具的使用
教学内容
教学内容
01
02
制图工具及使用
制图过程
一、制图工具
1. 图板与丁字尺
2. 三角板
3. 铅笔/图纸
4. 曲线板
5. 分规圆规

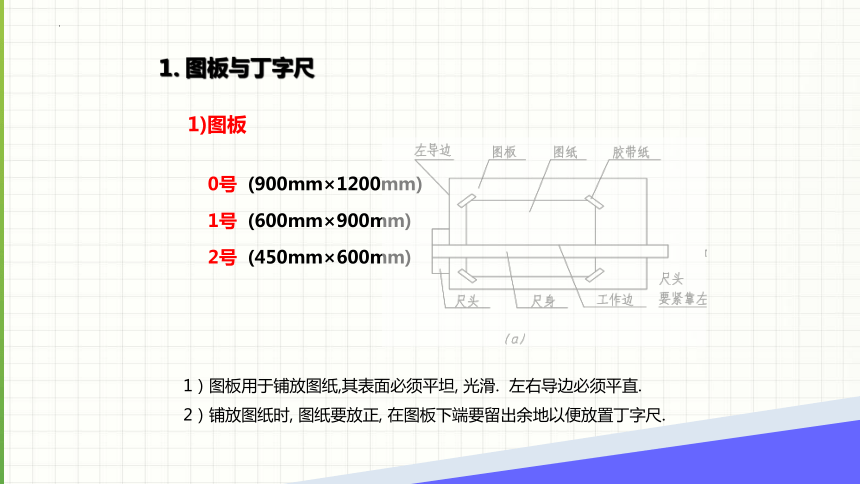

1)图板
0号 (900mm×1200mm)
1号 (600mm×900mm)
2号 (450mm×600mm)
1. 图板与丁字尺
1）图板用于铺放图纸,其表面必须平坦, 光滑. 左右导边必须平直.
2）铺放图纸时, 图纸要放正, 在图板下端要留出余地以便放置丁字尺.
2）丁字尺
60cm，90cm，120cm
由尺头和尺身组，用于画水平线, 尺头内侧边与尺身工作边必须相互垂直，丁字尺的好坏直接影响绘图质量, 必须严加保护.
使用方法: 左手扶住尺头,使尺头内侧紧靠图板左导边, 然后执笔沿尺身工作边画水平线. 滑动丁字尺可画一系列相互平行的水平线.

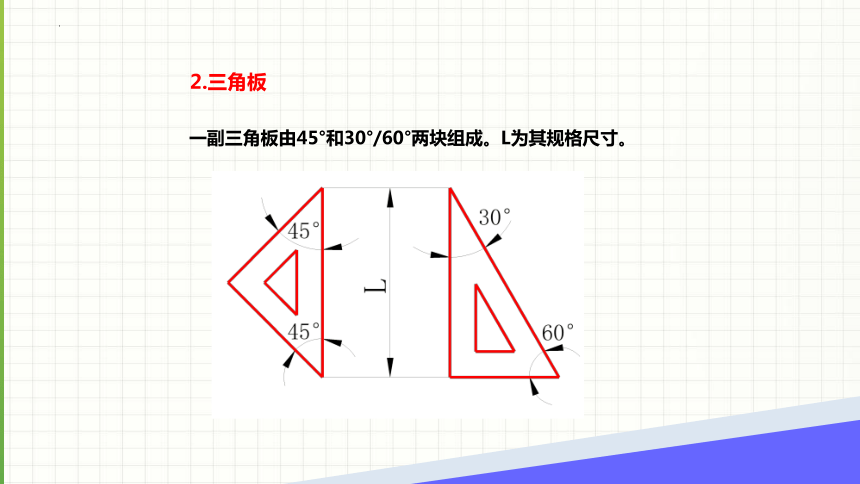

一副三角板由45°和30°/60°两块组成。L为其规格尺寸。
2.三角板
2）要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。

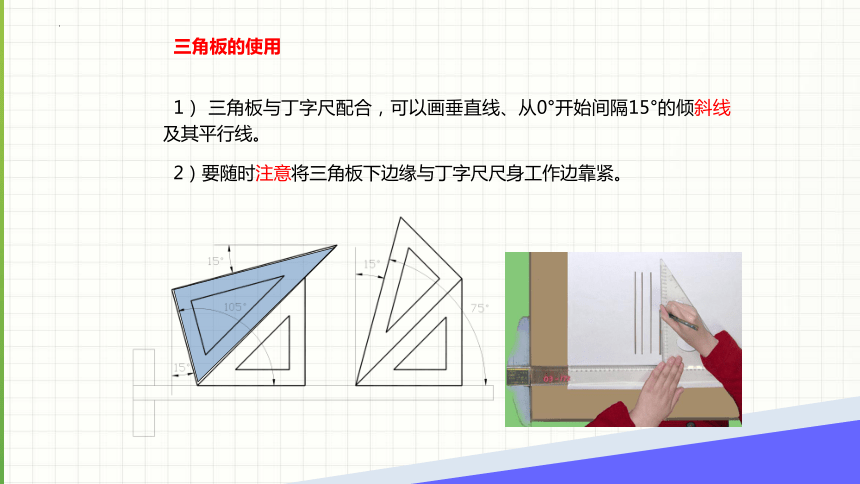

1） 三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾斜线及其平行线。
三角板的使用
1）绘图纸要求纸面洁白、质地坚实，橡皮擦试不易起毛，画墨线时不洇透。绘图时应鉴别正反面，使用正面。
2）为方便作图，应将图纸贴在靠图板左下角一些。并用丁字尺校正底边。
3.绘图纸

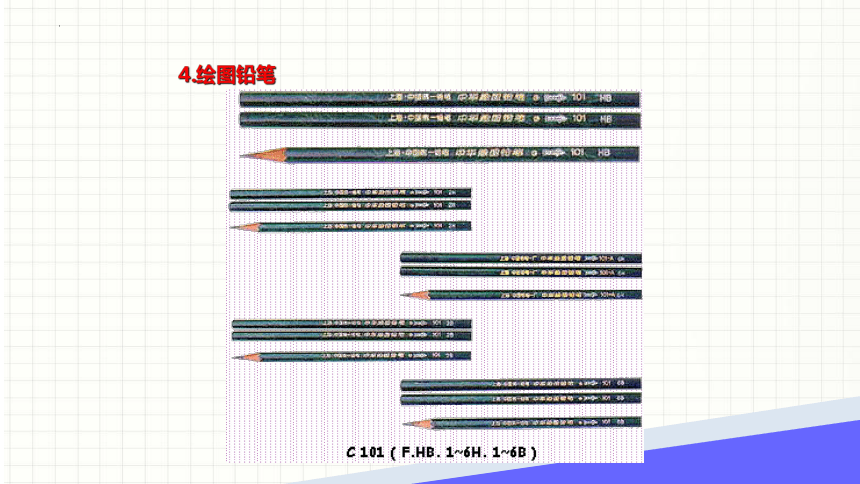

4.绘图铅笔
硬
软
软硬适中
… 4H 3H 2H H
HB
B 2B 3B 4B …
写
字
或
加
深
细
线
画
底
稿
线
加
深
粗
线
绘图铅笔的磨削形状
画底稿、细实线及
写字的铅笔形状
铅笔应从没有标记的一端开始使用，保留标记易于识别。
（四棱柱形，其断面成矩形）
（圆锥形）
画粗实线的
铅笔形状
5 曲线板
曲线板主要用于
描绘非圆曲线。
12
6.分规
分规用以截取或等分线段。
13
圆规
圆规是画圆或圆弧的仪器。
14
第二、 工具使用及制图过程
第一步: 准备工作
第二步: 固定图纸
第三步: 布置图形
第四步: 画底稿
第五步: 加深线条
第六步: 标注尺寸
举例
实训练习：按照图中尺寸和线型，用1:20的比例画图
制图要领：
提供给对方一张整洁、准确、清晰并具美感的图样。
1、将手洗干净.
2、保持用具清洁（尺子须干净）
3、及时扫掉橡皮的微粉细屑
4、整理好绘图工具和操作环境
5、布置均衡，错落有致，不可太满、不可太空。
（1/3~ 1/5空白）
第一步: 准备工作
画图前应根据所画图样的要求, 准备好画图工具(如削好铅笔), 清理好桌面, 然后把手洗干净.
第二步: 固定图纸
确定了要画的图样后,按照其比例大小选择图纸幅面.
用橡皮擦拭图纸正反面 (易起毛者为反面), 然后将图纸铺在图板偏左上方, 放正后用胶带纸固定.
根据国标规定的幅面和周边,用细实线画出图框及标题栏.
根据每个图形的长与宽确定图形在图纸中的适当位置,同时考虑图形之间应留有适当间隔, 供标注尺寸或留有他用.
图形的位置确定后, 画出各图形的定位基准线 (如 对称中心线, 主要轮廓线等).
.
第三步: 布置图形
第四步: 画底稿
1. 根据所给尺寸进行线段分析后, 依已知线段, 中间线段, 连接线段顺序绘制底稿 (底稿线应细, 淡而清晰).
2. 检查无误后, 清理图面, 将多余, 超长的线擦去.
第五步: 加深线条
先加深图形的图线, 再加深图框和标题栏.
加深图线时, 按照先曲后直, 先细后粗，由上而下, 由左而右, 所有相同线型的图线同时加深的原则进行.
加深一种线型后, 再加深另一种线型. 在同一种线型中,将同一方向的直线加深后, 再加深另一方向的直线.
第六步: 标注尺寸
小 结
1、常用制图仪器与工具的组成、功用及使用、保管方法。
2、制图过程。
