(共29张PPT)
建筑工程施工图概述
1、房屋的组成部分及其作用
2、建筑工程施工图的分类
3、标准图与标准图集
4、建筑工程施工图常用的符号
5、常用建筑材料图例

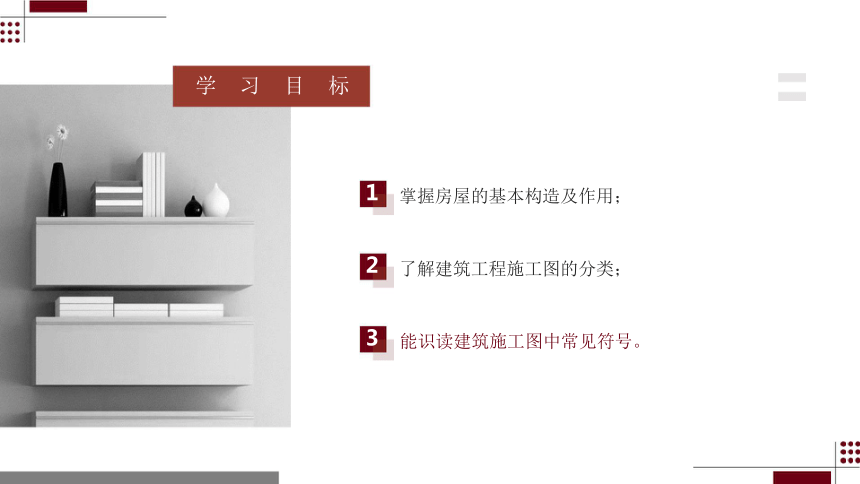

学 习 目 标
1
2
3
掌握房屋的基本构造及作用；
了解建筑工程施工图的分类；
能识读建筑施工图中常见符号。
房屋的组成部分及其作用

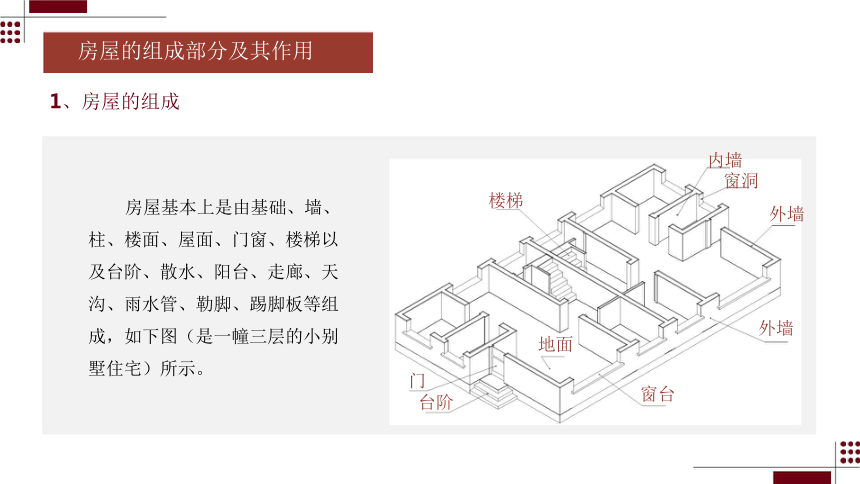

1、房屋的组成
内墙
窗洞
楼梯
房屋基本上是由基础、墙、
柱、楼面、屋面、门窗、楼梯以
及台阶、散水、阳台、走廊、天
沟、雨水管、勒脚、踢脚板等组
成，如下图（是一幢三层的小别
墅住宅）所示。
外墙
外墙
地面
门
窗台
台阶
房屋的组成部分及其作用
屋面
天窗(老虎窗)

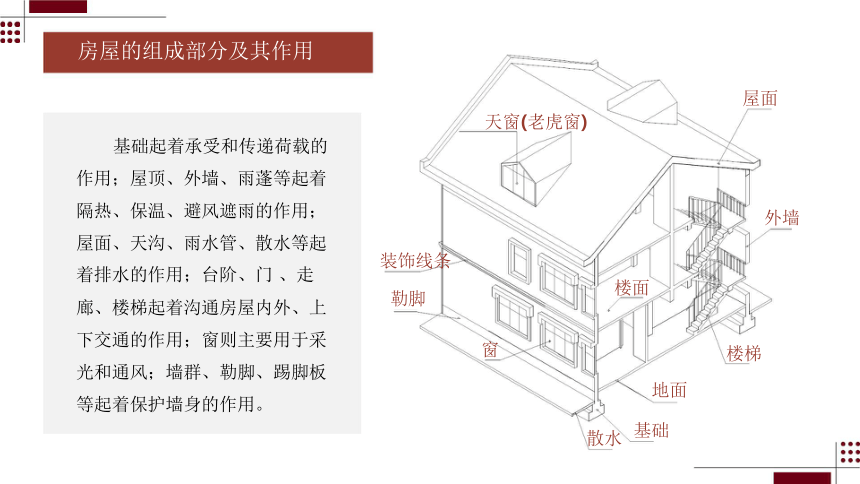

基础起着承受和传递荷载的
作用；屋顶、外墙、雨蓬等起着
隔热、保温、避风遮雨的作用；
屋面、天沟、雨水管、散水等起
着排水的作用；台阶、门 、走
廊、楼梯起着沟通房屋内外、上
下交通的作用；窗则主要用于采
光和通风；墙群、勒脚、踢脚板
等起着保护墙身的作用。
外墙
装饰线条
勒脚
楼面
窗
楼梯
地面
基础
散水
房屋的组成部分及其作用

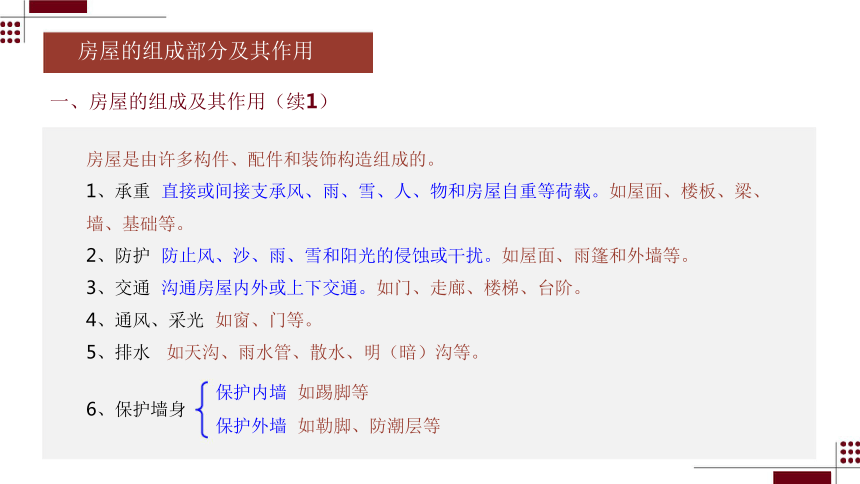

一、房屋的组成及其作用（续1）
房屋是由许多构件、配件和装饰构造组成的。
1、承重 直接或间接支承风、雨、雪、人、物和房屋自重等荷载。如屋面、楼板、梁、
墙、基础等。
2、防护 防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋面、雨篷和外墙等。
3、交通 沟通房屋内外或上下交通。如门、走廊、楼梯、台阶。
4、通风、采光 如窗、门等。
5、排水 如天沟、雨水管、散水、明（暗）沟等。
保护内墙 如踢脚等
6、保护墙身
保护外墙 如勒脚、防潮层等

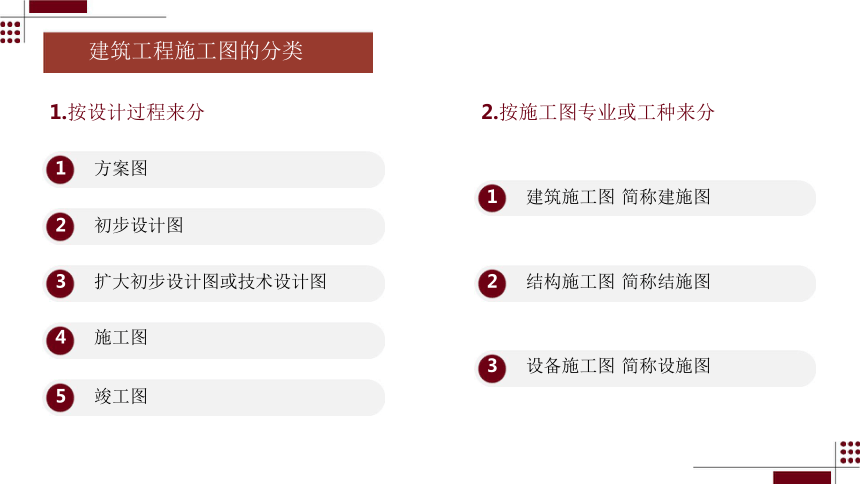

建筑工程施工图的分类
1.按设计过程来分
1 方案图
2.按施工图专业或工种来分
1 建筑施工图 简称建施图
2 结构施工图 简称结施图
3 设备施工图 简称设施图
2 初步设计图
3 扩大初步设计图或技术设计图
4 施工图
5 竣工图
建筑工程施工图的分类

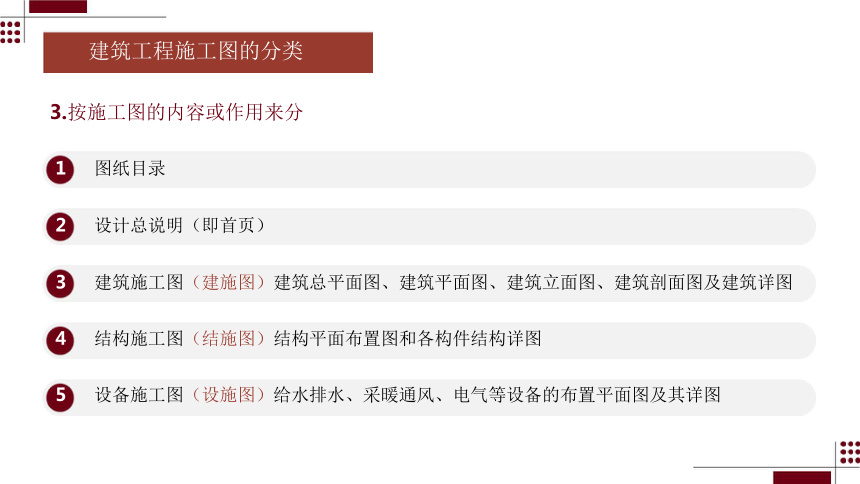

3.按施工图的内容或作用来分
1 图纸目录
2 设计总说明（即首页）
3 建筑施工图（建施图）建筑总平面图、建筑平面图、建筑立面图、建筑剖面图及建筑详图
4 结构施工图（结施图）结构平面布置图和各构件结构详图
5 设备施工图（设施图）给水排水、采暖通风、电气等设备的布置平面图及其详图
建筑工程施工图的分类

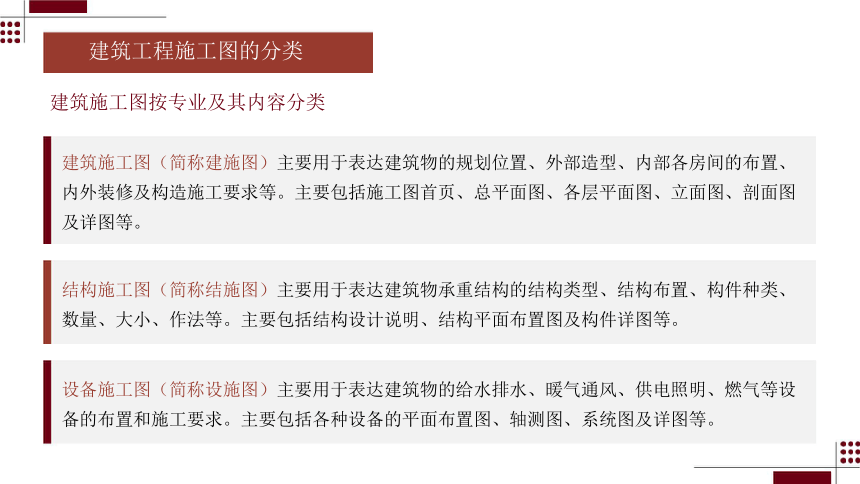

建筑施工图按专业及其内容分类
建筑施工图（简称建施图）主要用于表达建筑物的规划位置、外部造型、内部各房间的布置、
内外装修及构造施工要求等。主要包括施工图首页、总平面图、各层平面图、立面图、剖面图
及详图等。
结构施工图（简称结施图）主要用于表达建筑物承重结构的结构类型、结构布置、构件种类、
数量、大小、作法等。主要包括结构设计说明、结构平面布置图及构件详图等。
设备施工图（简称设施图）主要用于表达建筑物的给水排水、暖气通风、供电照明、燃气等设
备的布置和施工要求。主要包括各种设备的平面布置图、轴测图、系统图及详图等。
标准图与标准图集
将大量常用的房屋建筑及建筑构配件，按规定的统一模数，分不同的规格标准，设计
编制成套的施工图，称为标准图。将标准图装订成册的标准图集，有相应的使用范围。如
“03J930-1”即为国家建筑标准设计图集“住宅建筑构造”等。
分整幢房屋的标准设计（定型设计）和建筑构配件标准设计。
标准图集代号 常用的：建筑—J、结构—G、给水排水—S、通风—T、采暖—N、电
气—D、（热）动力—R
建筑工程施工图常用的符号
常用符号：（1）----定位轴线
是用来确定主要承重构件（墙、柱、梁）位
置及尺寸标注的基准。
建筑工程施工图常用的符号
D
定位轴线 (续)
B
A
3
D
2
C
A
1
建筑工程施工图常用的符号
常用符号：（1）----定位轴线
定位轴线为细点画线。编号注写在轴线端部的圆内。轴线编号圆 φ8～10，细
实线（0.25b ） ，横向或横墙编号为阿拉伯数字，从左到右；竖向或纵墙编号用拉
丁字母，自下而上。注意I、O、Z不得作轴线编号，避免与1、0、2混淆。
建筑工程施工图常用的符号
1
2
定位轴线 (续)
1
1
B
B
B
1
1
0A
0A
1
2
分数形式表示附加轴线编号，分子为附加轴线编号，分母为前一轴
线编号。1或A轴前的附加轴线分母为01或0A。
建筑工程施工图常用的符号
定位轴线 (续)
组合较复杂的平面图定位轴线采用分区编号，即分区号—该区编号。
3-1 3-2 3-3 3-4 3-5 3-6
3-B
2-J
3
2-H
2-G
2-F
3-A
1-E
2
2-E
2-D
1
1-C
2-C
1-B
1-A
2-B
2-A
1-1
1-2
1-3
1-4
1-5
1-6 1-7 2-1
2-2
建筑工程施工图常用的符号
详图的定位轴线
一个详图适用于几根轴线时，应同时注明各有关轴线的编号。通用详图中的定位轴
线，应只画圆，不注写轴线编号。
1
1
3
1
1 ～ 15
1
3，6…
3
用于3根或3根
以上轴线时
用于3 根以上连
续编号的轴线时
用于通用详
图的轴线时
用于2根轴线时
建筑工程施工图常用的符号
常用符号：（2）----标高
适当长度写
标高数字
标高符号画法
标高分绝对标
高和相对标高。
标高数字应以
36.60
45°
45°
总平面图室外标高符号
适当长度写
m为单位，注写到
小数点后第三位。
总平面图中一般标
注绝对标高，可注
至小数点后两位。
标高数字
45°
室内标高符号及标注示意
建筑工程施工图常用的符号
立面图、剖面图标高标注
多数情况
个别情况
右边标注
靠引出一侧
左边标注
尖端向上
右边标注
左边标注
略长
尖端向下
练习：某建筑物
层高2800，窗
台高900，窗洞
高1500，室内
外高差450（单
位:mm)。请在
墙身剖面图上标
注各部位标高。
标注位置不足
（6.000）
3.000
同一位置表示不同标高
建筑工程施工图常用的符号
常用符号：（3）----索引符号和详图符号
（1）索引符号 圆φ10，0.25b 、水平直径0.25b 实线
标准图册编号
引出线
5
2
5
2
5
2
J103
3
4
4
5
J103
上为详图编号，下为详图所在图纸编
号，细短线示详图在本页
被剖切部位画剖切位置粗实线，引出线
引出索引符号，引出细线一侧为投射方向
索引符号
索引剖面详图
（2）详图符号 φ14，b,水平直径线0.25b
5
3
上为详图编号，下为详图被
索引的图纸编号
5
被索引图纸在本页
详图符号
建筑工程施工图常用的符号
索引符号
详
图
符
号
建筑工程施工图常用的符号
常用符号：（4）----引出线
水平横线、30°、45°、60°、90°，0.25b， 也可经上述角度折为水平横线，字在上
方或端部。索引详图的引出线对准索引符号圆的圆心。
（文字说明）
（文字说明） （文字说明）
３
４
（文字说明）
引出线
共用引出线
建筑工程施工图常用的符号
多层构造或多层管道共用引出线应通过被引出各层。说明文字顺序与被说明的层次一致。
多 层 构 造 引 出 线
20厚大理石面层配色水泥浆擦缝
25厚1∶2.5干硬性水泥砂浆结合层
水泥砂浆结合层
80厚C15混凝土垫层
素土夯实基土
(文字说明)
建筑工程施工图常用的符号
平瓦
25×25挂瓦条
25×30压毡条
油毡一层
1∶3水泥沙浆找平层
空心板木楔
若层次为横向排序，则由
上至下的说明顺序与从左
到右的层次一致。
瓷砖贴面（面层）
8~10厚水泥石灰膏
砂浆（粘结层）
15厚1∶3水泥砂
浆打底（底层）
多层构造引出线
砖墙（基层）
建筑工程施工图常用的符号
常用符号：（4）----指北针
北
指北针规定画法 φ24，0.25b 指针尾部宽为3。
建筑工程施工图常用的符号
风（向频率）玫瑰图
北
N
重庆
NW
NE
E
NW
33
西
东
SW
SE
南
S
风（向频率）玫瑰图（1）
风（向玫瑰）频率图（2）
8.5 常用建筑材料图例
部分常用建筑材料图例
8.5 常用建筑材料图例
常用建筑材料图例
.
.
. .
.. . . .
.
. .
.
. .
. . . .
.
.
.
. .
. .
. . . .
.
. .
.. . .
. . .. . . . .
.
. .
.
.
.. .. .
.
.
..
.
8.5 常用建筑材料图例
常用建筑材料图例
知识回顾
1.掌握建筑工程图纸的分类，特别是按照专业分类，分为建筑施工图、结构施工图、设备
施工图。
2.建筑施工图常用的符号要求掌握，特别是定位轴线和索引和详图符号、标高等的画法，
同学们应熟练运用。
