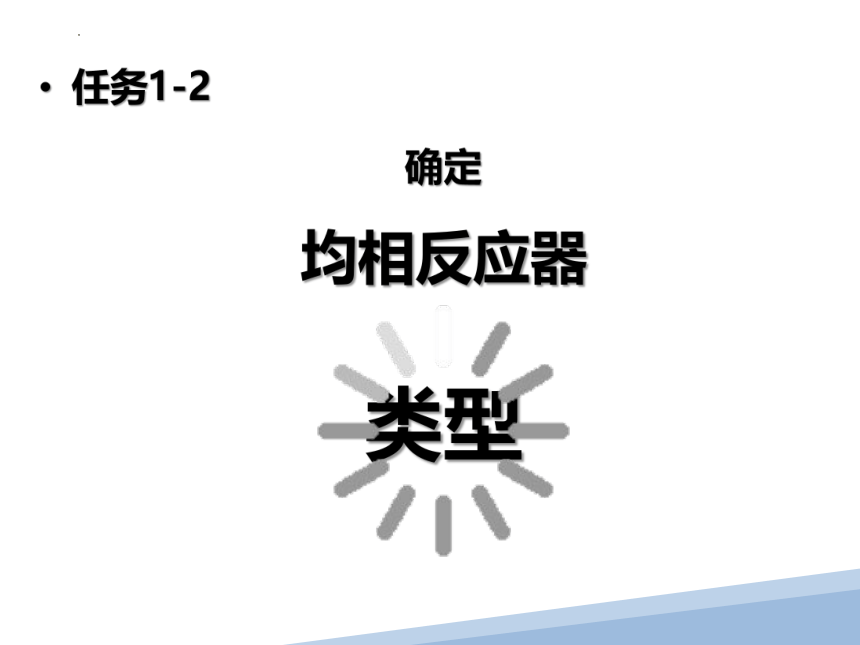

任务1-2
确定
均相反应器
类型
一、任务引出

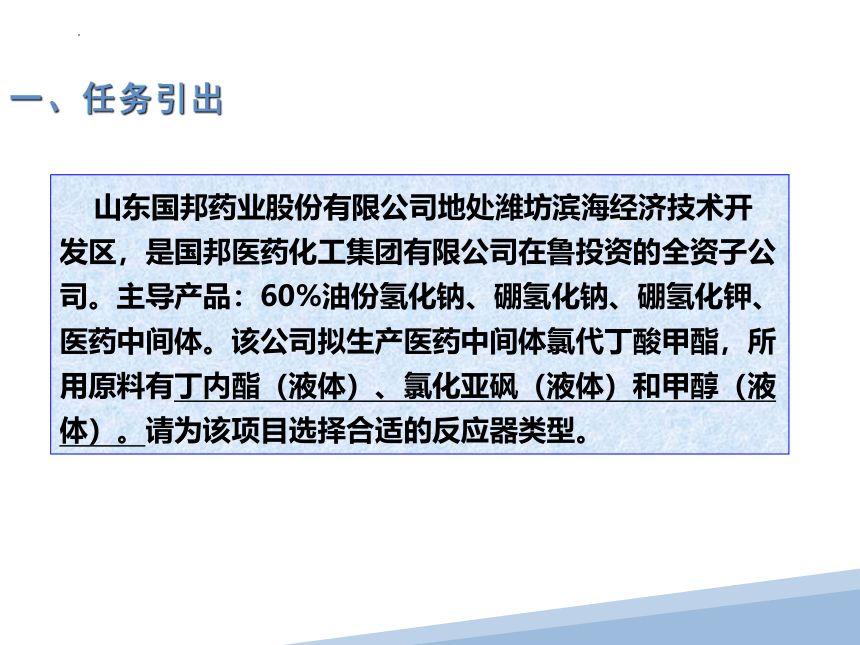

山东国邦药业股份有限公司地处潍坊滨海经济技术开发区，是国邦医药化工集团有限公司在鲁投资的全资子公司。主导产品：60%油份氢化钠、硼氢化钠、硼氢化钾、医药中间体。该公司拟生产医药中间体氯代丁酸甲酯，所用原料有丁内酯（液体）、氯化亚砜（液体）和甲醇（液体）。请为该项目选择合适的反应器类型。

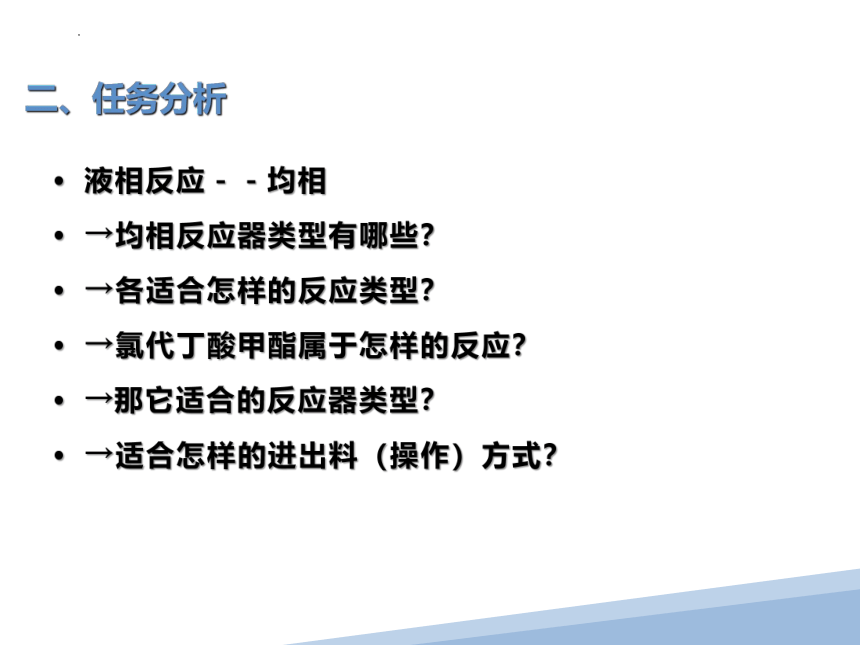

液相反应－－均相
→均相反应器类型有哪些？
→各适合怎样的反应类型？
→氯代丁酸甲酯属于怎样的反应？
→那它适合的反应器类型？
→适合怎样的进出料（操作）方式？
二、任务分析

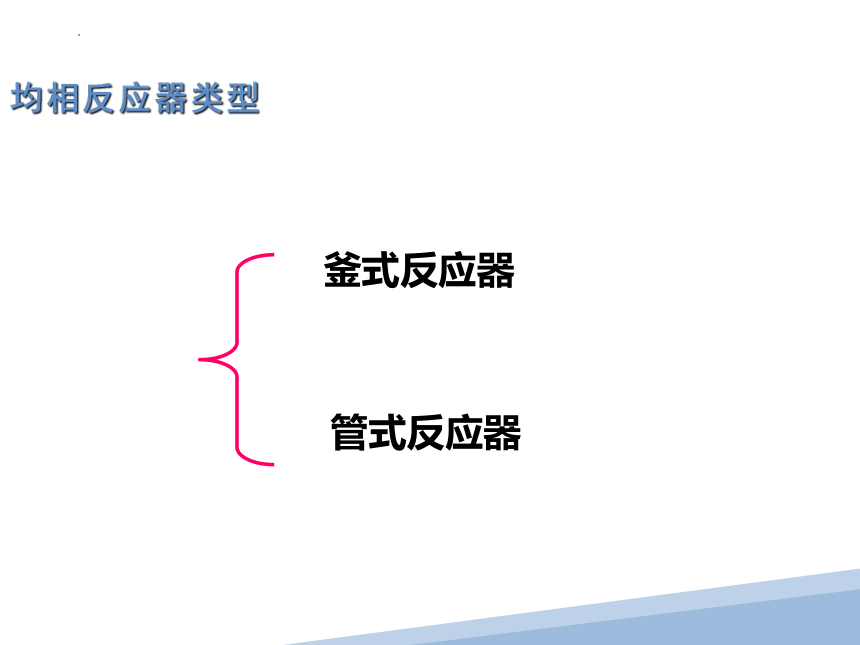

均相反应器类型
釜式反应器
管式反应器

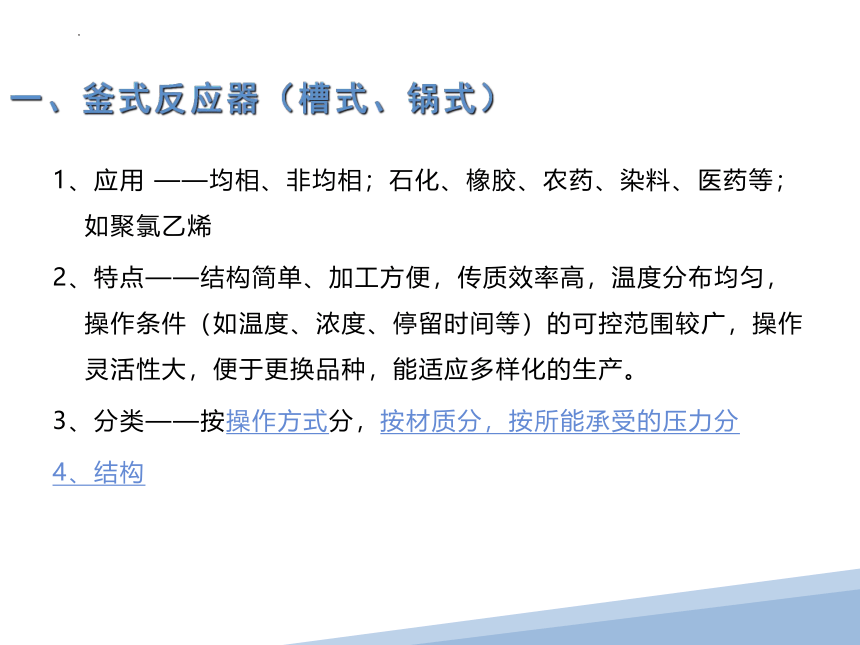

一、釜式反应器（槽式、锅式）
1、应用 ——均相、非均相；石化、橡胶、农药、染料、医药等；如聚氯乙烯
2、特点——结构简单、加工方便，传质效率高，温度分布均匀，操作条件（如温度、浓度、停留时间等）的可控范围较广，操作灵活性大，便于更换品种，能适应多样化的生产。
3、分类——按操作方式分，按材质分，按所能承受的压力分
4、结构

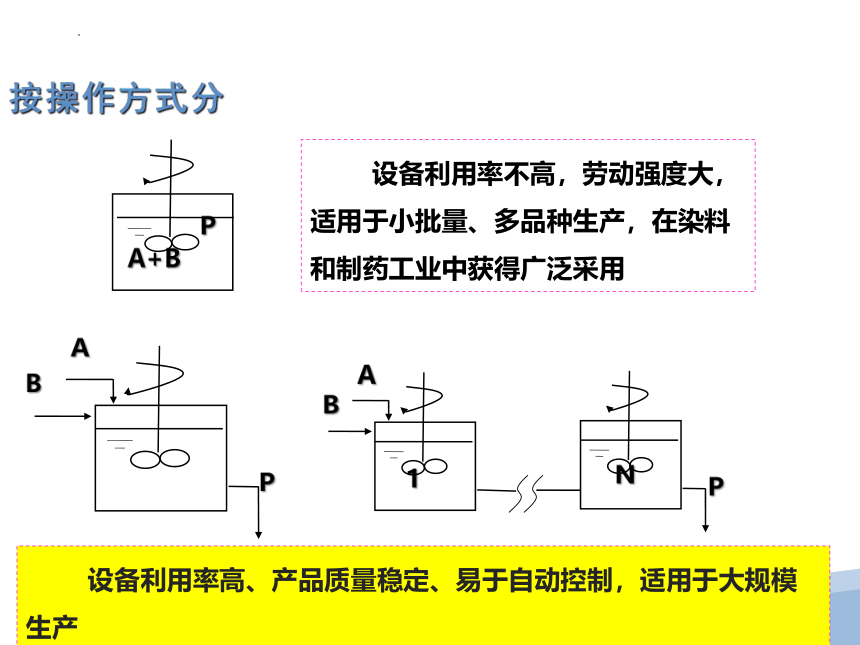

按操作方式分
P
A+B
设备利用率不高，劳动强度大，适用于小批量、多品种生产，在染料和制药工业中获得广泛采用
P
B
A
B
A
P
N
1
设备利用率高、产品质量稳定、易于自动控制，适用于大规模生产
按操作方式分
P
A
B
P
A+B
特别适用于要求一种反应物浓度高而另一种反应物浓度低的化学反应，适用于可以通过调节加料速度来控制反应温度的反应
按材质分
钢制（或衬瓷板）反应釜
铸铁反应釜
搪玻璃反应釜
按所能承受的压力分
序号 产品名称 适用领域
1 搪玻璃反应釜 广泛应用于石油、化工、食品、医药、农药、科研等行业
2 多功能分散反应釜 广泛应用于石油、化工、食品、医药、农药、科研等行业，是用来完成聚合、缩合、硫化、烃化、氢化等化学工艺过程，以及有机染料和中间体许多工艺过程的反应设备。
3 磁力搅拌反应釜（GSH系列化工反应釜） 广泛应用于石油、化工、食品、医药、农药、科研等行业，是用业完成聚合、缩合、硫化、烃化、氢化等化学工艺过程，出及有机染料和中间体许多工艺过程的反应设备。
4 电加热反应釜 广泛应用于石油、化工、食品、医药、农药、科研等行业，是用业完成聚合、缩合、硫化、烃化、氢化等化学工艺过程，出及有机染料和中间体许多工艺过程的反应设备。
5 蒸汽加热反应釜 广泛应用于石油、化工、食品、医药、农药、科研等行业，是用业完成聚合、缩合、硫化、烃化、氢化等化学工艺过程，出及有机染料和中间体许多工艺过程的反应设备。
6 不锈钢反应釜 （KCFD系列高压反应釜） 适用于石油、化工、医药、冶金、科研、大专院校等部门进行高温、高压的化 学反应试验，对粘稠和颗粒的物质均能达到高搅拌的效果.
7 钢衬PE反应釜 适用酸、碱、盐及大部分醇类。适用液态食品及药品提炼。是衬胶、玻璃钢、不锈钢、钛钢、搪瓷、塑焊板的理想换代品
8 钢衬ETFE反应釜 防腐性能特别优良，能耐各种浓度的酸、碱、盐、强氧化剂、有机化合物及其它所有强腐蚀性化学介质。是解决高温稀硫酸、氢氟酸、盐酸和各种有机酸等老大难腐蚀问题的理想产品。
9 不饱和聚酯树脂全套设备 用于生产不饱和聚酯树脂、酚醛树脂、环氧树脂、ABS树脂、油漆的关键设备。
10 PCF系列小型试验用高压釜 适合高转速、低速、低粘度物料的搅拌。是进行各种化学反应试验的理想装置。
二、管式反应器
1、应用 ——气相或液相连续反应过程 / 加压反应
2、特点——具有容积小、比表面积大、返混小、反应混合物连续性变化、易于控制/ 慢反应：需要管子长、压降较大
3、结构
管式反应器结构
三、均相反应器的选择
间歇操作搅拌釜式反应器
连续操作搅拌釜式反应器
多釜串联操作搅拌釜式反应器
连续操作管式反应器等
选择的依据
①反应的特征。主副反应的生成途径、反应速率、反应热等。
②反应器的特征。返混大小、流动状态、换热能力等。
③生产要求。反应温度、反应压力、反应时间、转化率、选择性、压降、能耗、生产能力等。
①根据物料的聚集状态选择。气相反应选择连续操作管式反应器，液相反应通常选择釜式反应器。
②根据生产量选择。通常产量大的采用连续操作反应器，产量较小的采用间歇操作反应器。
③根据反应速率选择。液相快反应可选择连续操作管式反应器或连续操作釜式反应器，而慢反应则可选择间歇釜式反应器。
④根据动力学特性选择。主要结合反应的优化指标和化学反应动力学方程来选择。
氯代丁酸甲酯反应器
原料：丁内酯（液体）、氯化亚砜（液体）和甲醇（液体）
任务1-3 氯代丁酸甲酯反应器配套设施的设计与选择
1.分析氯代丁酸甲酯的反应原理
2.根据反应原理及你了解的反应器特点选择合适的反应器类型
3.为此反应器设计配套设施（要说明配套设施都有哪些类型，为什么你选用这种类型）
word或ppt形式展示，也可手写在作业本或实验报告等纸质上
内容要完整，每人一份
3.16号
作业本-下午前交
5.5号
早8点前交
