(共23张PPT)
建筑工程图的形成与分类

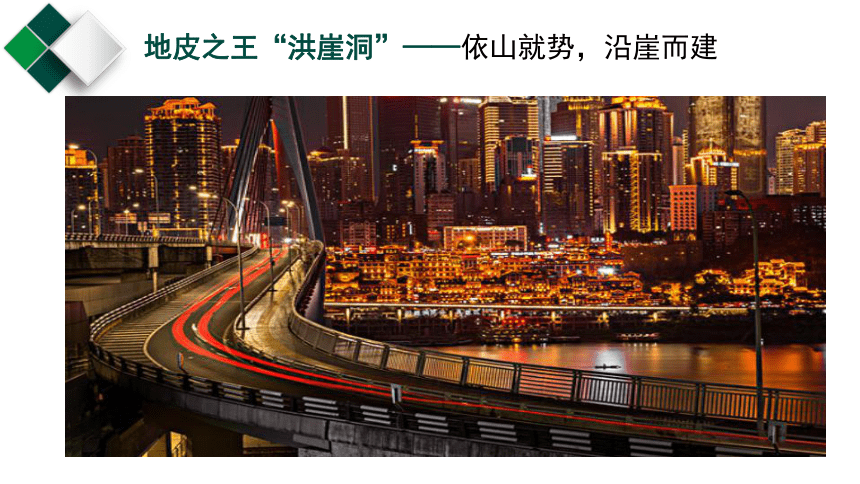

地皮之王“洪崖洞”——依山就势，沿崖而建

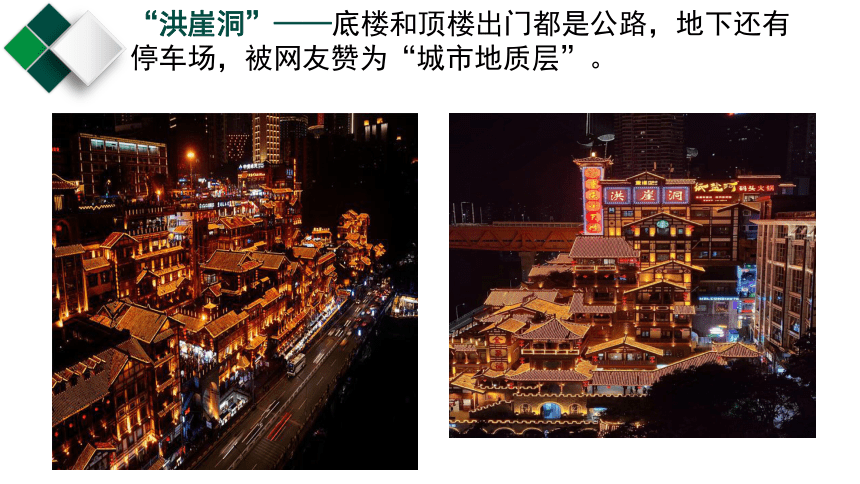

“洪崖洞”——底楼和顶楼出门都是公路，地下还有停车场，被网友赞为“城市地质层”。

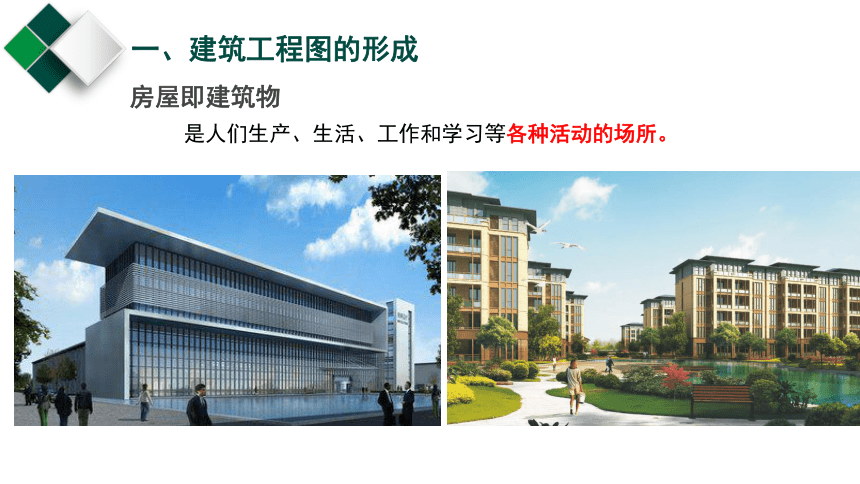

房屋即建筑物
是人们生产、生活、工作和学习等各种活动的场所。
一、建筑工程图的形成
建造一幢房屋，是一个复杂的过程，需要经过设计和施工两个阶段。
一、建筑工程图的形成

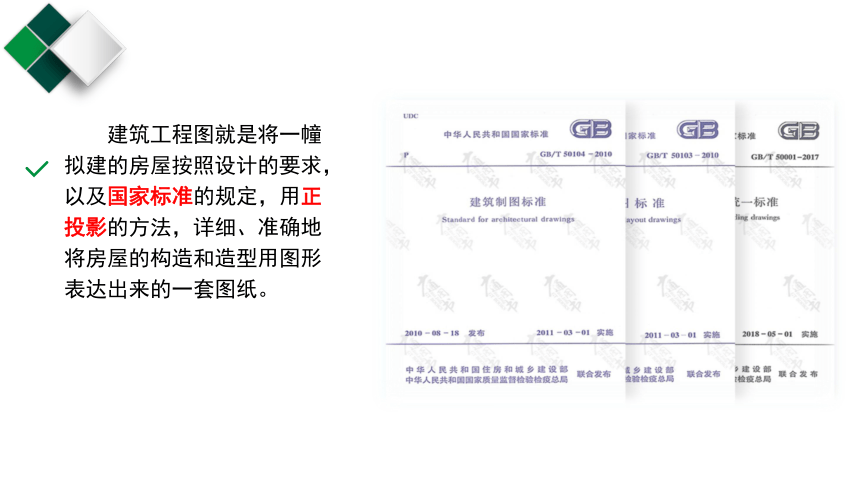

建筑工程图就是将一幢拟建的房屋按照设计的要求，以及国家标准的规定，用正投影的方法，详细、准确地将房屋的构造和造型用图形表达出来的一套图纸。
二、建筑工程图的产生
建筑设计人员把将要建造的房屋的造型和构造情况，经过合理的布置、计算，各个工种之间协调配合而画出的施工图纸。
绘制满足施工要求的圈套图纸
施工图设计阶段
建筑设计的第一阶段，提出设计方案
初步设计阶段
初步设计是根据建设单位提出的设计要求，通过调查研究、收集资料、合理构思，提出设计方案。
初步设计阶段
确定全部工程尺寸和用料，绘制建筑、结构、设备。装饰等全部施工图纸，编制工程说明书。
施工图设计阶段
在各专业工种之间提供材料，并提出要求，共同研究和协调编制拟建工程各工种的图纸和说明书。
技术设计阶段

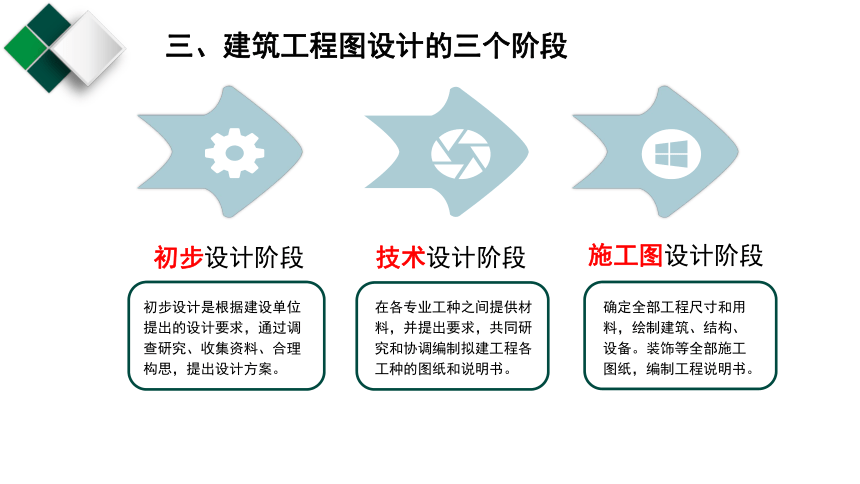

三、建筑工程图设计的三个阶段
设计方案
合理构思
收集资料
调查研究
概算书

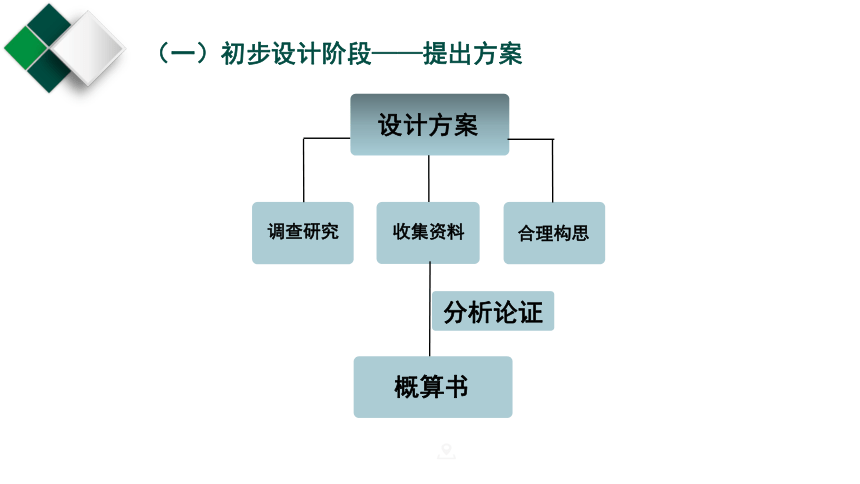

（一）初步设计阶段——提出方案
分析论证
建筑总平面图
各层平面、立、剖面图
设计说明
工程概算书
建筑效果图、沙盘
初步设计阶段图纸
建筑总平面图
绘出建筑物在地基上的位置、标高、道路、其他设施的布置以及绿化和说明。
设计总说明
说明设计方案的主要意图、主要结构方案和构造特点以及主要技术经济指标。
各层平面图
剖面图
立面图
应标注房屋的主要尺寸、房屋的面积、高度以及门窗位置，室内家具和设备的布置。
建筑效果图
沙盘
表达房屋竣工后的外貌和周围的环境
（二）技术设计阶段——大型的、比较复杂的
进一步确定各专业工种之间的技术问题，包括建筑、结构、给排水、采暖通风、电气等。在各专业工种之间提供材料，并提出要求，共同研究和协调编制拟建工程各工种的图纸和说明书，为编制施工图打下基础。
获批准的初步设计的基础上
（三）施工图设计阶段——最后阶段
全套图纸
建筑
结构
设备
装饰
工程说明书
结构计算书
工程预算书
建筑施工图：建筑总平面图、建筑平面图、立面图、 剖面图、建筑详图等。
结构施工图：基础平面图及详图，楼层平面图及详图，结构构造节点详图等。
设备施工图：给排水施工图，采暖通风图，电气施工图等。
施工图设计的图纸及设计文件：
建筑、结构及设备的说明书，结构及设备的计算书，工程预算书等。
四、建筑施工图的分类
设计总说明
建筑施工图
设备施工图
结构施工图
图纸目录
（一）建筑施工图：主要表明建筑物的外部形状、内部布置、装饰、构造、施工要求等。
（二）结构施工图：表明建筑物的承重结构构件的布置和构造情况
（三）设备施工图：给排水、采暖通风、电气照明
五、建筑工程图的识读顺序
一套完整的建筑工程图按照图纸目录、设计总说明、建施图、结施图、设施图的顺序编排。
一般是全局性图纸在前，表明局部的图纸在后；
先施工的在前，后施工的在后；
重要图纸在前，次要图纸在后。
感 谢 观 看
