(共18张PPT)
基本体的投影

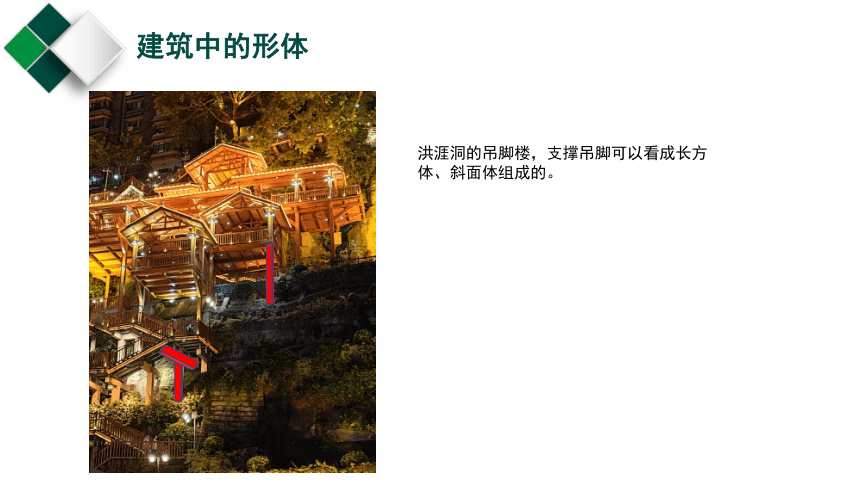

建筑中的形体
洪涯洞的吊脚楼，支撑吊脚可以看成长方体、斜面体组成的。
一、平面体投影

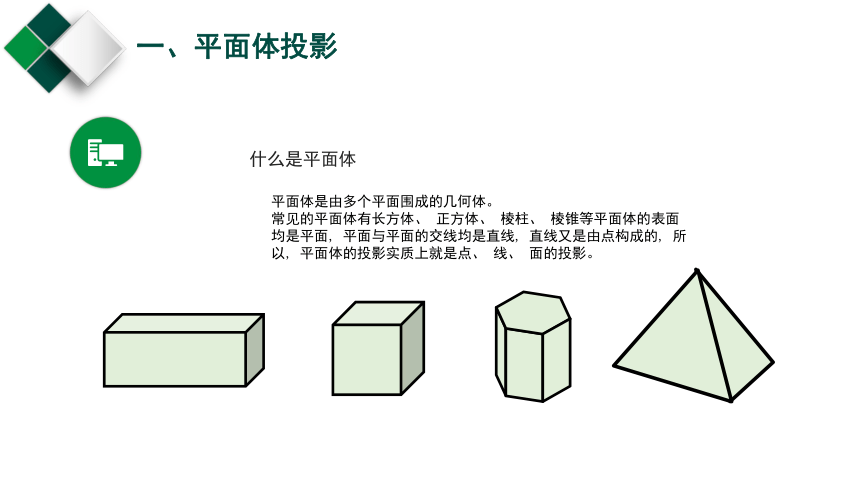

什么是平面体
平面体是由多个平面围成的几何体。
常见的平面体有长方体、 正方体、 棱柱、 棱锥等平面体的表面均是平面, 平面与平面的交线均是直线, 直线又是由点构成的, 所以, 平面体的投影实质上就是点、 线、 面的投影。
一、平面体投影

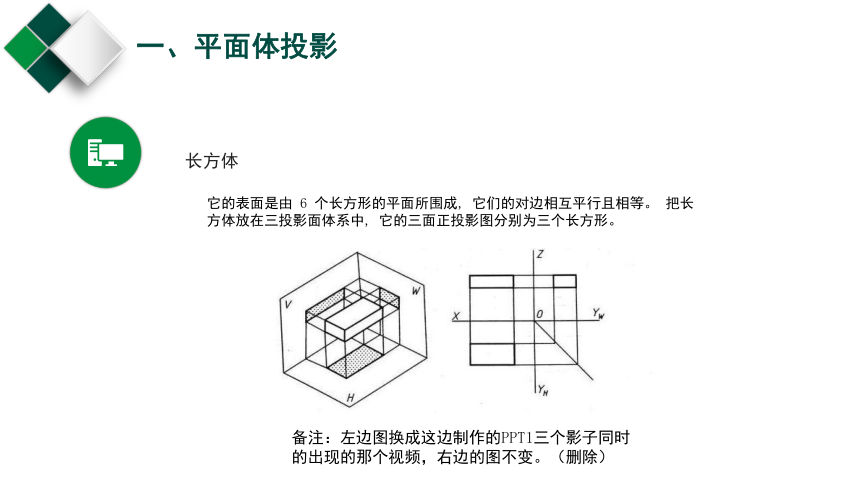

长方体
它的表面是由 6 个长方形的平面所围成, 它们的对边相互平行且相等。 把长方体放在三投影面体系中, 它的三面正投影图分别为三个长方形。
备注：左边图换成这边制作的PPT1三个影子同时
的出现的那个视频，右边的图不变。（删除）
一、平面体投影

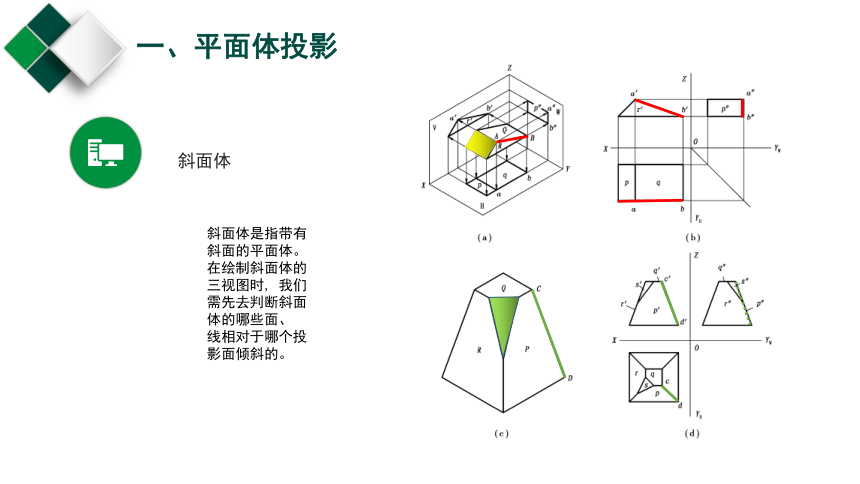

斜面体
斜面体是指带有斜面的平面体。 在绘制斜面体的三视图时, 我们需先去判断斜面体的哪些面、 线相对于哪个投影面倾斜的。
一、平面体投影
正三棱柱
形体分析：棱柱由上下两个底面和侧面组成，侧面各条侧棱线互相平行，且每一棱面均为矩形，上、下底面为相同的正三角形。
备注：放ppt2v那个图。（删除）
一、平面体投影
正三棱柱

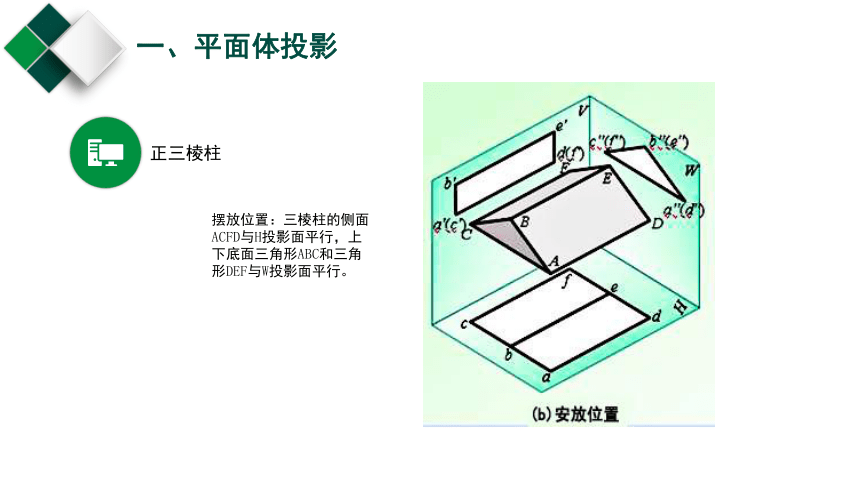

摆放位置：三棱柱的侧面ACFD与H投影面平行，上下底面三角形ABC和三角形DEF与W投影面平行。
一、平面体投影
正三棱柱
投影分析： H面投影的大矩形acfd是三棱柱的侧面ACFD的实形投影，两个小矩形abed、bcfd，分别是侧面ABED、BCFD的缩小的类似形；V面投影为一矩形，它是三棱柱的侧面ABED、BCFD的投影重合在一起；W面投影是一三角形，它是三棱柱的底面ABC、DEF的实形投影重合在一起。
二、曲面体投影
曲面体
由平面与曲面或均由曲面组成的物体称为曲面体。 常见的曲面体有圆柱、 圆锥、 圆台等。
二、曲面体投影
圆柱
形体分析
圆柱体是由一个矩形绕矩形的一条边旋转而成的回转体
轴
母线
素线
圆柱面
纬圆
二、曲面体投影
圆柱
摆放位置
如图所示，使得圆柱的底面平行与水平投影面H。则圆柱的轴线是铅垂线，上下底面是互相平行的水平面，圆柱面垂直于水平投影面H。
备注：放PPT3那个图（删除）
二、曲面体投影
圆柱
投影分析
圆柱体的H面投影，为反映实形的圆；正面、侧面投影是大小相等的矩形。在圆柱体的H面投影图中，细点划线表示圆的对称轴；在V、W投影图中的细点划线表示圆柱体的轴线.
二、曲面体投影
圆锥
形体分析
圆锥可看作是由一个直角三角形绕其一条直角边回转而成的形体。
母线
素线
纬圆
二、曲面体投影
圆锥
摆放位置：
如图所示，圆锥的轴线垂直于H面,底面圆平行于H面。
备注：放ppt4那个图。（删除）
二、曲面体投影
圆锥
投影分析：该圆锥的H面投影，为反映实形的圆；正面、侧面投影是大小相等的三角形。圆锥体的投影图中，点划线表示圆的中心线和圆锥的轴线。
二、基本体的绘制
砖的三面投影绘制
O
X
Z
WH
YW
V
H
W
240
60
240
120
60
120
步骤一： 绘出三面投影体系的展开图。
步骤二： 在 V 面画出物体的正面投影图, 长240，高60的长方形，向下引铅垂线, 向右引水平线。
步骤三： 在H 面按照物体的长宽度尺寸, 画出水平投影图, 长240，宽120的长方形，并向右引出水平线至 45斜线处, 再转向上画出侧立面投影等宽线。
步骤四： 在 w 面用等高线与等宽线相交绘出侧立面投影图，宽120，高60的长方形。
步骤五： 检查图线, 无误后进行加深。
课堂
小结
01
平面体投影
02
曲面体投影
03
投影绘制
感 谢 观 看
