(共15张PPT)
小符号大作用——索引与详图

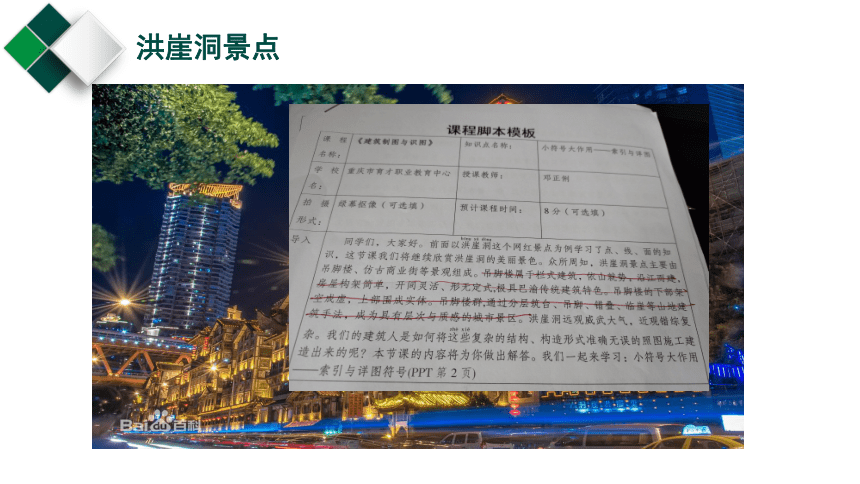

洪崖洞景点

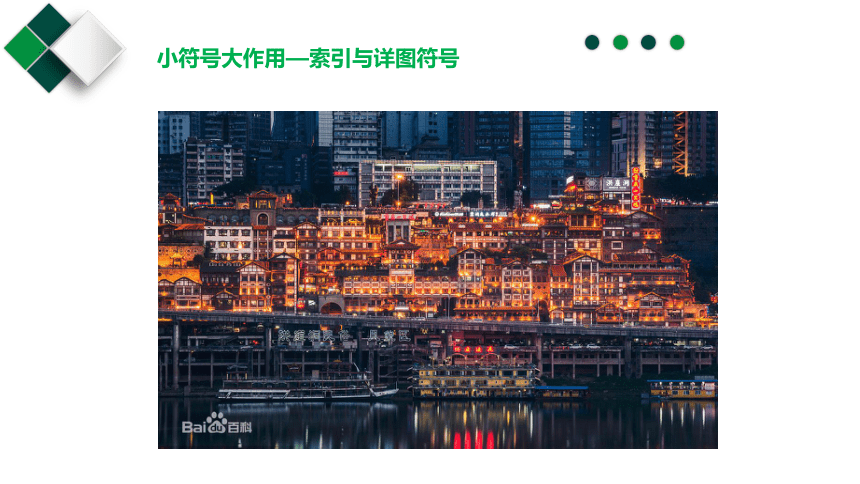

小符号大作用—索引与详图符号

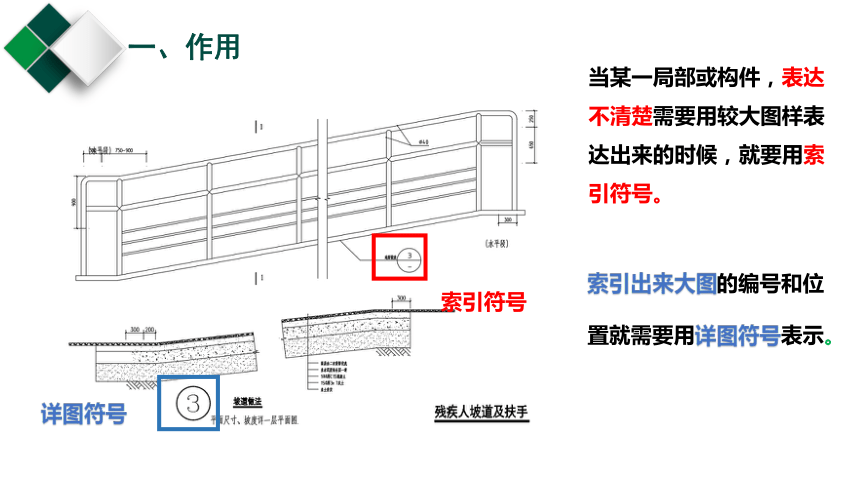

一、作用
当某一局部或构件，表达不清楚需要用较大图样表达出来的时候，就要用索引符号。
索引符号
详图符号
索引出来大图的编号和位
置就需要用详图符号表示。
详图符号
详图符号的圆应以直径为14mm粗实线绘制
直径8mm~10mm的圆和水平直线组成，以细实线绘制

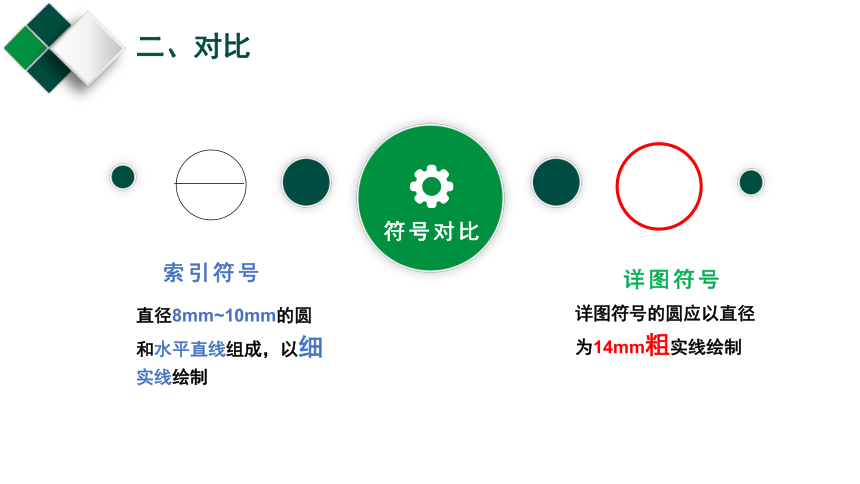

符号对比
索引符号
二、对比
三、实例
01
索引在同一张图
02
索引不在同一张图
03
索引采用标准图集
（一）在一张图纸
索引符号
详图符号
阿拉伯数字
水平细实线
（二）不在同一张图
在索引符号的上半圆中用阿拉伯数字注明该详图的编号。
在索引符号的下半圆用阿拉伯数字注明所在图纸的编号。
（三）索引采用标准图集
在索引符号水平直径的延长线上加注该标准图集的编号。
四、索引剖视详图
引出线
向左看
向下看
剖切位置线
向右看
引出线所在的一侧应为投射方向。
应在被剖切的部位绘制剖切位置线。
引出线引出索引符号。
四、索引剖视详图
向左看
向下看
感谢观看
