尺寸标注

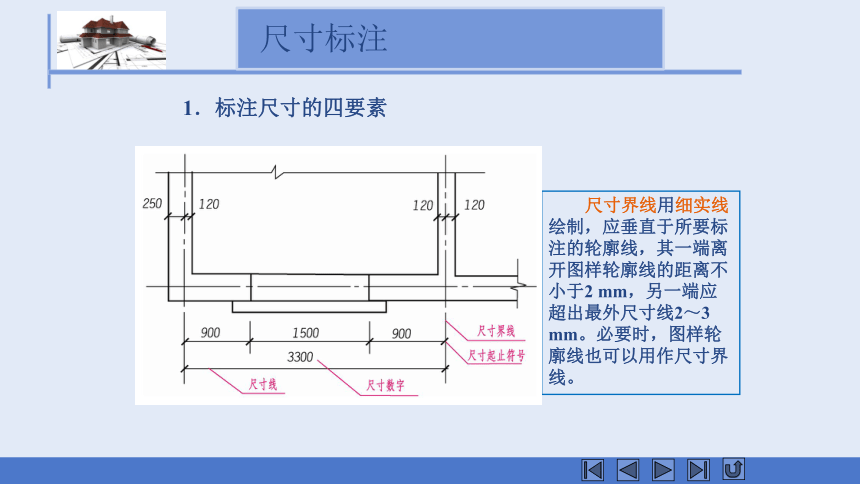

尺寸界线用细实线绘制，应垂直于所要标注的轮廓线，其一端离开图样轮廓线的距离不小于2 mm，另一端应超出最外尺寸线2～3 mm。必要时，图样轮廓线也可以用作尺寸界线。
1．标注尺寸的四要素
尺寸标注
1．标注尺寸的四要素

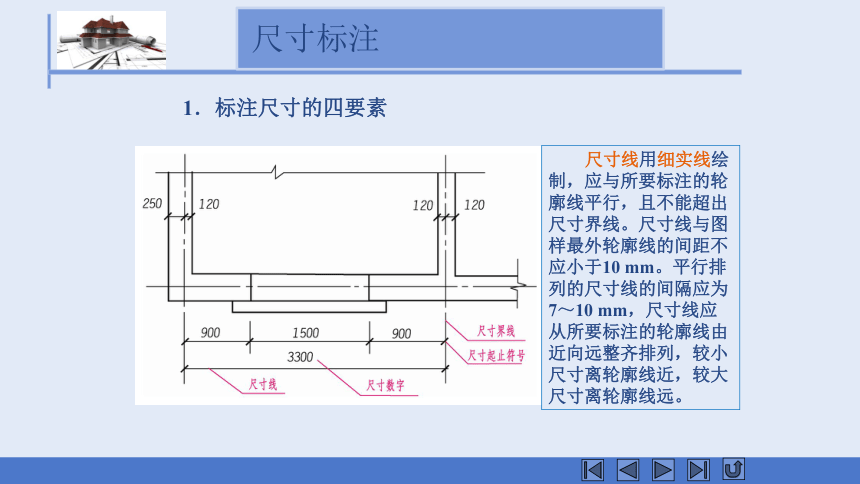

尺寸线用细实线绘制，应与所要标注的轮廓线平行，且不能超出尺寸界线。尺寸线与图样最外轮廓线的间距不应小于10 mm。平行排列的尺寸线的间隔应为7～10 mm，尺寸线应从所要标注的轮廓线由近向远整齐排列，较小尺寸离轮廓线近，较大尺寸离轮廓线远。
尺寸标注
1．标注尺寸的四要素

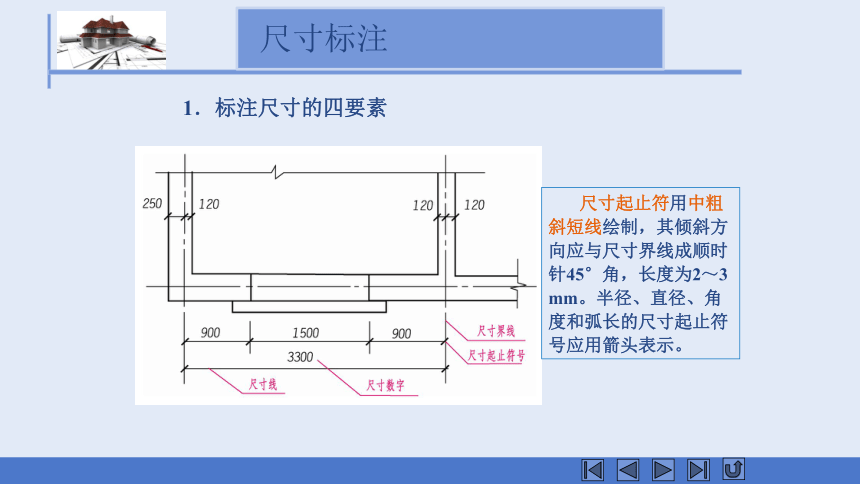

尺寸起止符用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度为2～3 mm。半径、直径、角度和弧长的尺寸起止符号应用箭头表示。
尺寸标注
1．标注尺寸的四要素

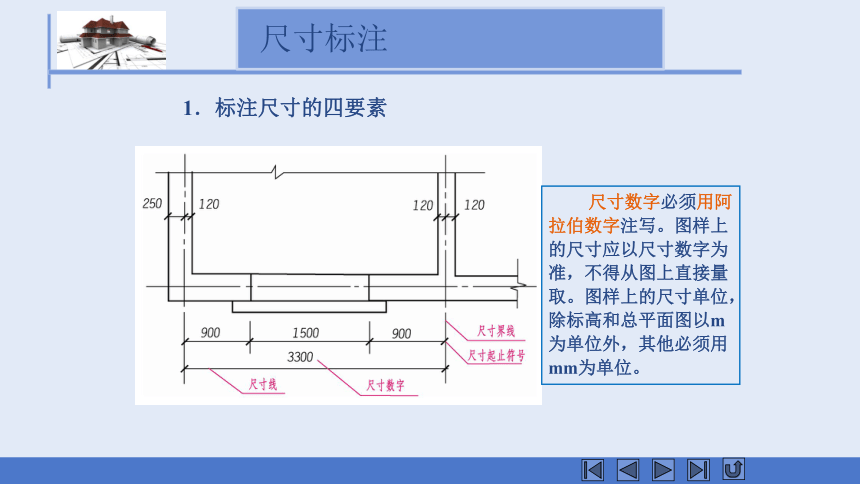

尺寸数字必须用阿拉伯数字注写。图样上的尺寸应以尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高和总平面图以m为单位外，其他必须用mm为单位。
尺寸数字一般应根据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可上下错开注写，引出线端部用圆点表示标注尺寸的位置，如右图所示。
尺寸应标注在图样轮廓线以外，不得与图线、文字及符号相交，如左图所示。
尺寸标注
标注半径时，应在半径数字前加注半径符号“R”，半径尺寸的标注方法如下图所示。
2．半径、直径的尺寸标注
尺寸标注

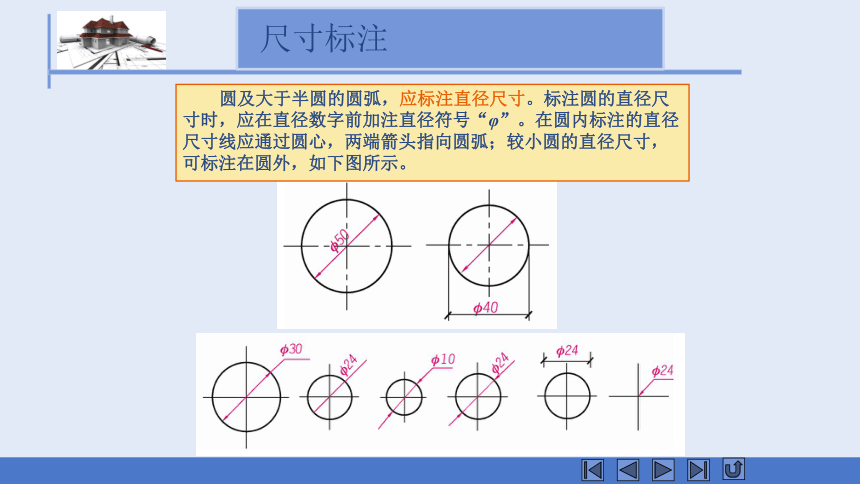

圆及大于半圆的圆弧，应标注直径尺寸。标注圆的直径尺寸时，应在直径数字前加注直径符号“φ”。在圆内标注的直径尺寸线应通过圆心，两端箭头指向圆弧；较小圆的直径尺寸，可标注在圆外，如下图所示。
标注坡度时，在坡度数字下应加注坡度符号“ ”，该符号为单面箭头，应指向下坡方向，如图1-21 （a）所示。坡度也可用直角三角形标注，如图1-21（b）所示。
尺寸标注
3．坡度、角度的尺寸标注
尺寸标注

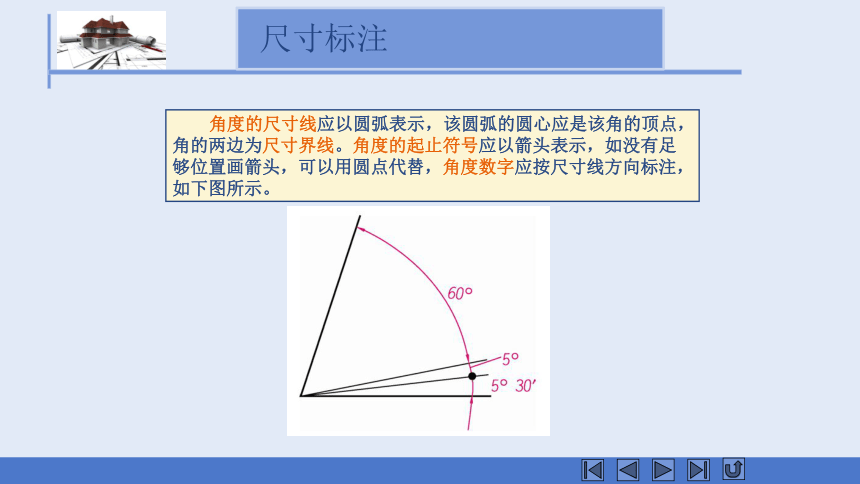

角度的尺寸线应以圆弧表示，该圆弧的圆心应是该角的顶点，角的两边为尺寸界线。角度的起止符号应以箭头表示，如没有足够位置画箭头，可以用圆点代替，角度数字应按尺寸线方向标注，如下图所示。
尺寸标注
4．弧长、弦长的尺寸标注
标注圆弧的弧长时，尺寸线应以与该弧同心的圆弧线表示，尺寸界线应指向圆心，起止符号应以箭头表示，弧长数字的上方应加注圆弧符号“⌒” 。
标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号应以中粗斜短线表示。
（1）单线图尺寸
尺寸标注
（1）单线图尺寸
5．尺寸的简化标注
（2）连续排列等长尺寸
（3）对称构（配）件尺寸
（4）相同要素尺寸
在单线图（如桁架简图、钢筋简图、管线简图等）中，可直接将构件或管线的尺寸数字沿杆件或管线的一侧注写。
尺寸标注
（1）单线图尺寸
5．尺寸的简化标注
（2）连续排列等长尺寸
（3）对称构（配）件尺寸
（4）相同要素尺寸
连续排列等长尺寸可用“个数×等长＝总长”的形式标注。
尺寸标注
（1）单线图尺寸
5．尺寸的简化标注
（2）连续排列等长尺寸
（3）对称构（配）件尺寸
（4）相同要素尺寸
当对称构（配）件采用对称省略画法时，该对称构（配）件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置应与对称符号对齐。
尺寸标注
（1）单线图尺寸
5．尺寸的简化标注
（2）连续排列等长尺寸
（3）对称构（配）件尺寸
（4）相同要素尺寸
如构（配）件内的构造要素（如孔、槽等）相同，可仅标注其中一个要素的尺寸，并注写个数。
字体和比例
图样及说明中的汉字，采用矢量字体时应为长仿宋体字型，矢量字体的宽高比宜为0.7。汉字的简化字书写应符合国家有关汉字简化方案的规定。
长仿宋体书写要领：笔画粗细一致、排列整齐、起落分明、顿挫有力、笔锋外露、清晰好认。
字的大小用字号表示，字号即为字的高度，汉字的高度应不小于3.5mm。
1．汉字
长仿宋字示例
字体和比例
图样中的数字和字母宜采用单线简体或Roman字体，可以写成直体字或斜体字。数字和字母的字高不应小于2.5 mm。
2．拉丁字母、阿拉伯数字、罗马数字和希腊字母
斜体字的斜度应是从字的底线逆时针向上倾斜75°。高度和宽度应与相应的直体字相等。
字体应用
字体和比例
比例是建筑图纸中的图形尺寸与实物尺寸之比。比例的大小就是比例值的大小，用阿拉伯数字表示。
比值大于1的比例称放大比例；
比值小于1的比例称缩小比例。
3．比例
图名 常用比例
总平面图 1︰500、1︰1 000、1︰2000
平面图、立面图、剖面图 1︰50、1︰100、1︰200
局部放大图 1︰10、1︰20、1︰50
详图 1︰1、1︰2、1︰5、1︰10、1︰20、1︰50
字体和比例
比例应用
无论采用放大或缩小的比例绘图，图样中所标注的尺寸一定是建筑物或构配件的实际尺寸，与比例无关。
