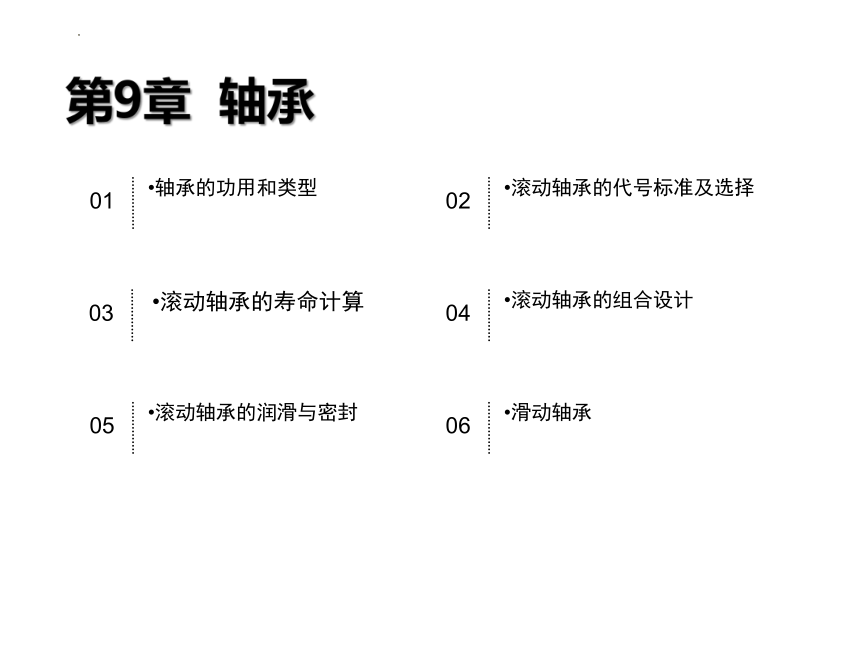

第9章 轴承
03
滚动轴承的寿命计算
04
滚动轴承的组合设计
02
滚动轴承的代号标准及选择
01
轴承的功用和类型
05
滚动轴承的润滑与密封
06
滑动轴承
【学习目标】
理解并掌握滚动轴承的类型、特点及选择原则
理解滚动轴承的失效形式及设计准则
掌握滚动轴承的寿命计算方法
理解滚动轴承的组合设计、润滑与密封方法
了解非液体滑动轴承的结构、材料及强度计算准则
9.2 滚动轴承的代号标准及选择
1．滚动轴承的代号
滚动轴承的类型很多，而各类轴承又有不同的结构、尺寸、精度和技术要求。
为了便于组织生产和选用，应规定滚动轴承的代号。
滚动轴承的代号表示方法如图所示。

滚动轴承的代号
① 内径尺寸代号：右起第一、二位数字表示内径尺寸，表示方法见表。
② 尺寸系列代号：右起第三、四位表示尺寸系列（第四位为0时可不写出）。
内 径 尺 寸/mm 代 号 表 示 举 例
代 号 内 径/mm
10 12 15 17 00 01 02 03 6200 10
20～480（5的倍数） 内径/5的商 23208 40
22、28、32及500以上 /内径 /500 /22 500
22
轴承内径尺寸代号
02
③ 类型代号：右起第五位表示轴承类型，其代号见表。代号为0时不写出。
④ 前置代号：成套轴承分部件。
⑤ 后置代号：内部结构、尺寸、公差等。
2．滚动轴承的选择
由于各类滚动轴承有不同的特性，因此选择滚动轴承类型时，必须根据轴承的实际工作情况合理选择，一般应考虑如下因素。
（1）载荷的大小、方向和性质
（2）轴承转速
（3）自动调心性能要求
（4）轴承安装尺寸要求
（5）经济性
（6）特殊要求
2．
滚动轴承的失效形式：
（1）疲劳点蚀
（2）塑性变形
9.3 滚动轴承的寿命计算
1.滚动轴承的失效形式
（1）疲劳点蚀（2）塑性变形
2. 滚动轴承的设计准则
（1）对于一般运转的轴承，为了防止疲劳点蚀发生，一般以疲劳强度计算为依据，称为轴承的寿命计算。
（2）对于不回转、转速很低或间歇摆动的轴承，为防止塑性变形，一般以静强度计算为依据，称为轴承的静强度计算。
3. 寿命计算中的基本概念
① 寿命。
② 基本额定寿命。
③ 额定动载荷。
④ 额定静载荷
⑤ 当量动载荷。
4.寿命计算
6.向心角接触轴承实际轴向载荷的计算
① 向心角接触轴承的内部轴向力。
② 向心角接触轴承的实际轴向载荷。
