第八章
非圆曲线加工
LOREM IPSUM DOLOR
CONTENTS
01~05
第二节　非圆曲线加工
06~08
第一节　宏程序
482
01
第一节　宏程序

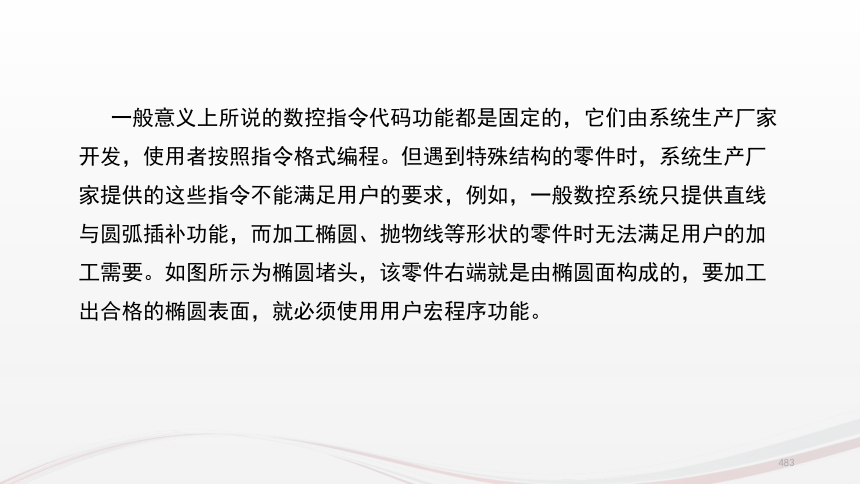

一般意义上所说的数控指令代码功能都是固定的，它们由系统生产厂家开发，使用者按照指令格式编程。但遇到特殊结构的零件时，系统生产厂家提供的这些指令不能满足用户的要求，例如，一般数控系统只提供直线与圆弧插补功能，而加工椭圆、抛物线等形状的零件时无法满足用户的加工需要。如图所示为椭圆堵头，该零件右端就是由椭圆面构成的，要加工出合格的椭圆表面，就必须使用用户宏程序功能。
483

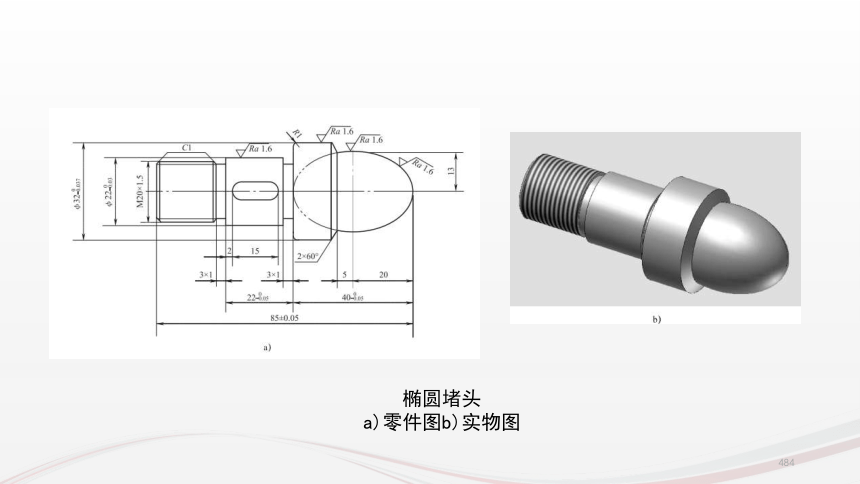

椭圆堵头
a)零件图b)实物图
484

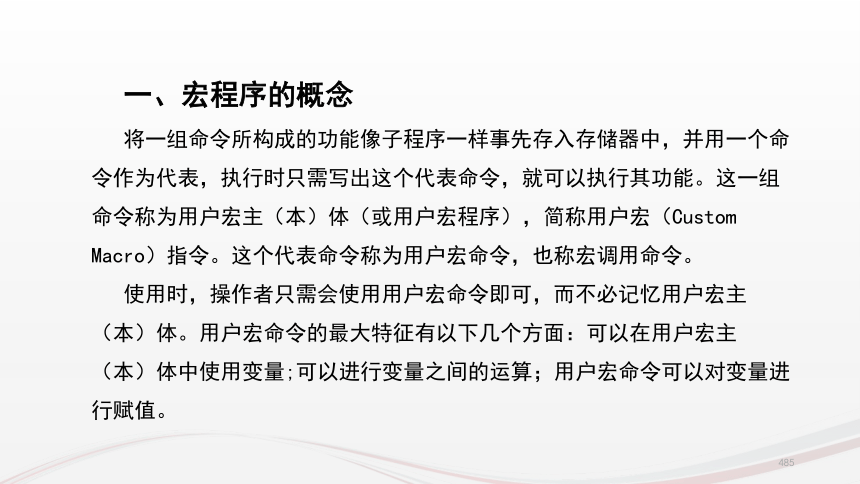

一、宏程序的概念
将一组命令所构成的功能像子程序一样事先存入存储器中，并用一个命令作为代表，执行时只需写出这个代表命令，就可以执行其功能。这一组命令称为用户宏主（本）体（或用户宏程序），简称用户宏（Custom Macro）指令。这个代表命令称为用户宏命令，也称宏调用命令。
使用时，操作者只需会使用用户宏命令即可，而不必记忆用户宏主（本）体。用户宏命令的最大特征有以下几个方面：可以在用户宏主（本）体中使用变量;可以进行变量之间的运算；用户宏命令可以对变量进行赋值。
485

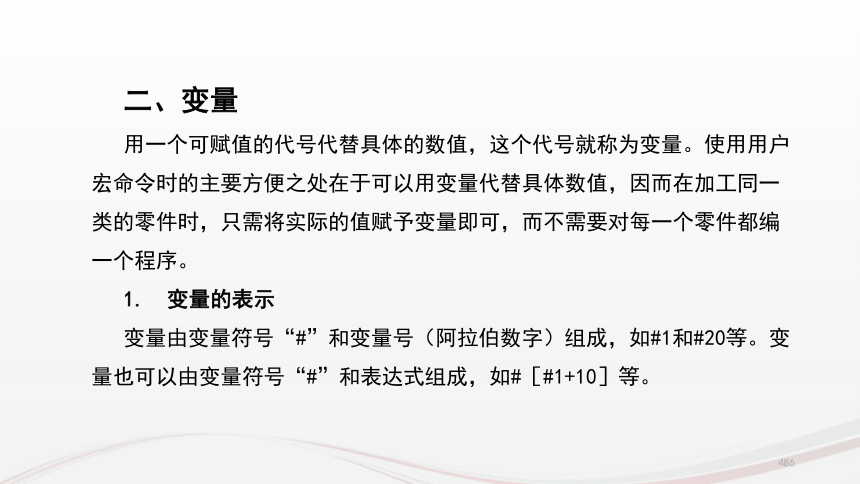

二、变量
用一个可赋值的代号代替具体的数值，这个代号就称为变量。使用用户宏命令时的主要方便之处在于可以用变量代替具体数值，因而在加工同一类的零件时，只需将实际的值赋予变量即可，而不需要对每一个零件都编一个程序。
1. 变量的表示
变量由变量符号“#”和变量号（阿拉伯数字）组成，如#1和#20等。变量也可以由变量符号“#”和表达式组成，如#［#1+10］等。
486
2. 变量的种类
按变量号可将变量分为局部(local)变量、公共(common)变量和系统(system)变量，其用途和性质都是不同的，见表。
变量类型
487
3. 变量的引用
普通程序总是将一个具体的数值赋值给一个地址。
例如:G01 X100.0 F0.1;
用宏变量:#1=100.0；
G01 X#1 F0.1;
两者执行的结果是相同的。
488
三、运算符
FANUC 0i系统常用的运算符见表。
常用的运算符
489
常用的运算符
490
四、语句
在程序中，如果有相同轨迹的指令，可通过语句改变程序的流向，让其反复循环执行运算，即可达到简化程序的目的。常用的控制指令有以下几种：
1. 无条件转移（GOTO n)
例如，N10 G00 X50.0 Z10.0；
N20 G01 X45.0 F0.2；
N30 G01 Z0；
N40 GOTO 20；
表示执行N40程序段时，程序无条件转移到N20程序段继续运行。
491
2. 条件语句（IF语句）
IF［<条件式>］GOTO n(n=顺序号)
<条件式>成立时，从顺序号为n的程序段以下执行；<条件式>不成立时，执行下一个程序段。
常用<条件式>运算符
492
3. 循环语句（WHILE语句）
WHILE［<条件式>］ DO m（m=顺序号)
?
END m
当<条件式>成立时，从DO m的程序段到END m的程序段重复执行；如果<条件式>不成立，则执行END m的下一个程序段。
493
494
