螺栓连接概述
8.1
单个螺栓连接的强度计算
8.2
键连接
8.3
销连接
8.4
联轴器、离合器和制动器
8.5
第8章 连接

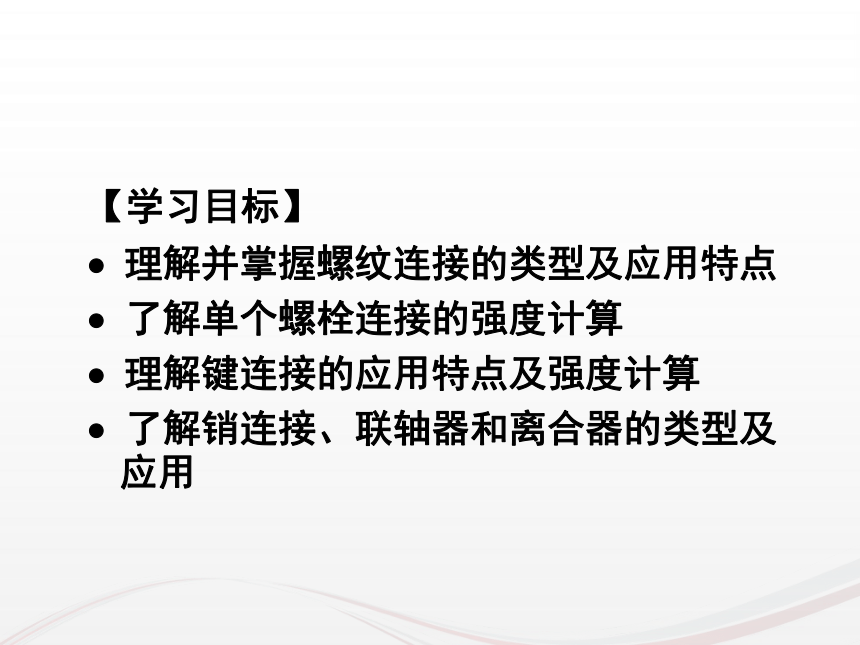

【学习目标】
理解并掌握螺纹连接的类型及应用特点
了解单个螺栓连接的强度计算
理解键连接的应用特点及强度计算
了解销连接、联轴器和离合器的类型及应用
所谓连接，就是指被连接件与连接件的组合结构，其中起连接作用的零件称为连接件，如螺栓、螺母、键、销等。
本节主要介绍螺纹连接、键连接、销连接和联轴器、离合器等机械中常用连接形式的类型、结构和应用特点。
销连接主要用于固定零件之间的相对位置，如定位销，如图（a）所示；也可用于轴与毂的连接，如连接销，如图（b）所示；还可充当安全装置中的过载剪断元件，如安全销，如图（c）所示。
销按形状可分为圆柱销、圆锥销和异形销三类。
8.4 销连接
销连接
1—安全销 2—销套
实际中可根据工作要求选择销连接的类型。
定位销一般不受载荷，其直径按结构确定，数目不少于2个；连接销能传递较小的载荷，其直径也按结构或经验确定，必要时可校核其剪切和挤压强度；安全销的直径应按照销的剪切强度极限计算，过载20%～30%时应被剪断。
联轴器、离合器和制动器是机械传动中的重要部件。
联轴器、离合器可用来连接两轴，使之一起回转并传递转矩。
用联轴器连接的两轴只有在机器停止运行时，经过拆卸后才能把它们分离。
8.5联轴器、离合器和制动器
用离合器连接的两轴，在机器工作中就能方便地使它们分离或接合。
制动器则主要用于降低机械的运转速度或迫使机械停止运转。
联轴器用来连接两轴，并使两轴共同回转以传递运动和转矩。
对联轴器的一般要求是工作可靠，结构紧凑，调整容易，装拆方便，价格低廉。
1．联轴器
联轴器的类型十分繁多，根据其轴连接的性质及有、无补偿轴线偏移和缓冲吸振的能力，大致可以分为以下几类，如图所示。
（1）联轴器的类型
联轴器的类型
联轴器已标准化，在应用联轴器时应正确选择合适的联轴器类型及其尺寸，选用过程如下。
① 选择联轴器类型。
② 计算联轴器的扭矩。
（2）联轴器的选用
③ 确定联轴器型号。
④ 校核最大转速。
⑤ 协调轴孔尺寸和结构形式。
⑥ 联轴器的标记。
联轴器的标记格式
（1）离合器的功用和分类
离合器可根据工作需要将两轴接合或分离，以满足机器变速、换向、空载启动、过载保护等方面的要求。
对离合器的一般要求是接合迅速、分离彻底、动作准确以及调整、操纵和维护方便、使用寿命长等。
2．离合器
离合器的种类很多，按操纵方式可分为以下几类，如图所示。
（2）常用离合器的类型及应用特点
离合器按操作方式分类
制动器是利用摩擦力矩来实现制动的。
如果把制动器的从动部分固定起来，就构成了一个制动器，接合时就起制动作用。
3．制动器
常用的制动器有锥形制动器、带状制动器、块式制动器、电磁制动器、盘式制动器等。
块式制动器结构
1—制动轮 2—制动块 3—弹簧 4—制动臂 5—推杆 6—松闸器
