第五章
槽加工
1
01
第一节　单槽加工
03
第三节　端面槽加工
02
第二节　多槽加工

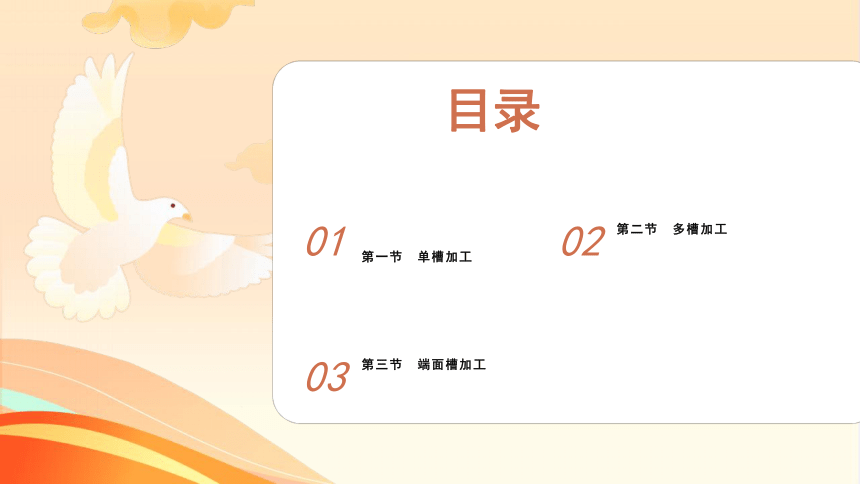

目录
3
第二节 多槽加工
对于零件上尺寸和形状相同部位的加工，可采用子程序调用指令来编制该零件的加工程序，这样可减少编程工作量，缩短加工程序的长度。
一、子程序加工
机床的加工程序可以分为主程序和子程序两种。主程序是一个完整的零件加工程序，或是零件加工程序的主体部分。它与被加工零件或加工要求一一对应，不同的零件或不同的加工要求都有唯一的主程序。
4
在编制加工程序的过程中，有时会遇到一组程序段在一个程序中多次出现，或者在几个程序中都要使用它。这个典型的加工程序可以编制为固定程序，并单独加以命名，这组程序段就称为子程序。
子程序一般都不能作为独立的加工程序使用，它只能通过主程序进行调用，实现加工中的局部动作。子程序执行结束后，能自动返回调用它的主程序中。
5
二、子程序调用指令（M98、M99）
1. 指令书写格式
2. 指令说明
M98 P51002；
表示程序号为1002的子程序被连续调用5次。
6
3. 子程序的嵌套
为了进一步简化加工程序，可以允许其子程序再调用另一个子程序，这一功能称为子程序的嵌套。子程序可以由主程序调用，已被调用的子程序也可以调用其他子程序。从主程序调用的子程序成为一重嵌套，最多可以嵌套四重，如图所示为子程序的嵌套。
子程序的嵌套
a)主程序b)一级嵌套c)二级嵌套d)三级嵌套e)四级嵌套
7
4. 程序编制方法
如图所示，在φ30 mm×70 mm的45钢圆棒料上加工不等距槽，要求应用子程序编写程序，加工程序见表。
不等距槽
a）零件图b）实物图
8
加工程序
9
加工程序
10
三、多槽零件加工
编制如图所示带外圆沟槽的零件的加工程序并进行加工。材料可沿用上节课练习用料（或采用φ45 mm×150 mm的棒料），材料为45钢。
带外圆沟槽的零件
11
1. 加工工艺分析
（1）编程原点的确定
以工件右端面与轴线的交点处作为编程原点。
（2）制定加工路线
2. 工件的装夹
采用三爪自定心卡盘装夹工件，如图所示。
工件的装夹
1—三爪自定心卡盘2—工件
12
3. 填写工艺卡片
（1）确定加工工艺，填写数控加工工艺卡，见表。
数控加工工艺卡
13
（2）切削用量及刀具选择见表。
切削用量及刀具选择
14
4. 编写加工程序
零件加工程序见表。
零件加工程序
15
零件加工程序
16
零件加工程序
17
18
