建筑详图
建筑平面图、立面图和剖面图因反映的内容多，比例小，所以这些图上难以将建筑的细部构造表达清楚。那么，建筑物中的构配件和构造节点，如楼梯、阳台、檐口、勒脚、明沟等的形状、尺寸、材料、做法等该怎样表现，才能满足施工要求？
前 言
一、建筑详图概述
（一）建筑详图的种类
由此可见，建筑详图是建筑细部的施工图，是建筑平面图、立面图和剖面图等基本图样的补充和深化，也是建筑施工图的重要依据。
建筑详图可分为构造节点详图和构（配）件详图两类。凡表达建筑物某一局部构造、尺寸和材料的详图称为构造节点详图，如檐口、窗台、勒脚、明沟等；凡表达构配件本身构造的详图称为构（配）件详图，如门、窗、楼梯、花格、雨水管等。
对于套用标准图或通用图的构造节点和建筑构（配）件，不必另画详图，但需要注明所套用图集的名称、型号或页次（索引符号）。
一、建筑详图概述

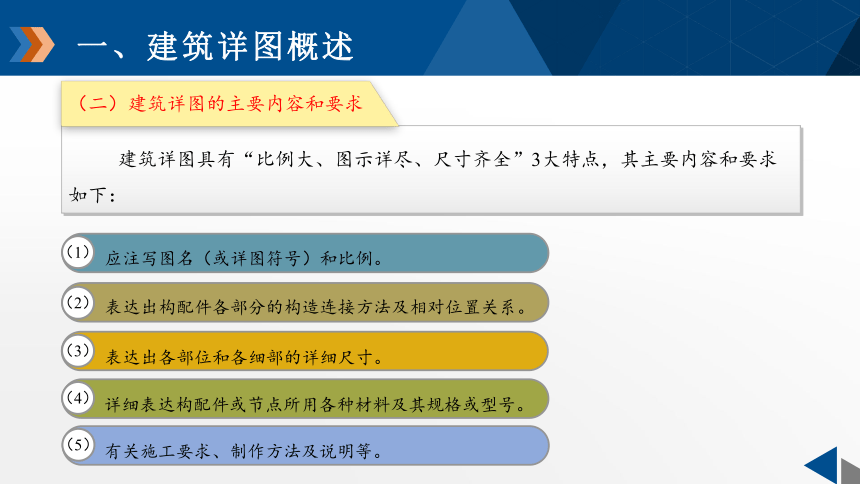

（二）建筑详图的主要内容和要求
建筑详图具有“比例大、图示详尽、尺寸齐全”3大特点，其主要内容和要求如下：
（1）
（2）
（3）
应注写图名（或详图符号）和比例。
表达出构配件各部分的构造连接方法及相对位置关系。
表达出各部位和各细部的详细尺寸。
（4）
详细表达构配件或节点所用各种材料及其规格或型号。
（5）
有关施工要求、制作方法及说明等。
二、外墙身详图
外墙身详图，也称为墙身大样图，实际上是建筑剖面图中外墙墙身的局部放大图，主要表达外墙与地面、楼面、屋面的构造连接情况，以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等的构造情况，是砌墙、室内外装修、门窗安装、编制施工预算，以及材料估算等的重要依据。
二、外墙身详图
（一）外墙身详图的主要内容
为节省图幅，外墙身详图通常采用折断画法，且往往在窗的中间处断开，成为几个节点详图的组合，如图7-23所示。当多层房屋中各层的构造相同时，可只画墙脚、中间节点和檐口3个节点，基础部分可用折断线断开不画。这时，各节点详图按1，2，3，……顺序依次排在同一张图纸上，以便读图。
二、外墙身详图
墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面等部分的形状、大小材料及其构造情况。
中间节点：主要包括楼板层、门窗过梁、圈梁的形状、大小、材料及其构造情况，此外还应表示出楼板与外墙的关系。
檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
图7-23 外墙节点详图
二、外墙身详图
（二）外墙身详图的图示方法
外墙身详图一般用较大的比例绘制，常用比例为1∶10，1∶20。外墙身详图的绘图线型与剖面图中的相同，即被剖到的结构和构件断面轮廓线用粗实线表示；粉刷层用细实线表示；断面轮廓内应画出材料图例，如图7-23所示。
二、外墙身详图
（三）外墙身详图识图举例
通过识读墙身大样图，应了解以下内容。
（1）
了解墙身大样图的图名，并根据其图名编号，找到与之对应的平面图中的剖切位置或立面图上的详图索引标志，从面全面了解该墙身的具体位置。
（2）
了解外墙厚度与轴线的关系，即轴线是在墙的正中间还是有些偏移。
（3）
了解第一个节点图，如墙脚构造。
二、外墙身详图
（4）
了解中间节点。
（5）
了解檐口部位的做法。
（6）
每个节点图应按由上向下或由下向上的顺序读图，从而了解各部位的详细构造、尺寸、做法，必要时应对照施工图首页、材料做法表等识读。
二、外墙身详图
下面以图7-23所示某校培训中心楼的外墙身详图为例，来说明识读外墙身详图的方法和步骤，具体如下。
了解详图所表达的部位。图7-23所示的外墙轴线为 ，对照图7-10所示平面图和图7-22所示剖面图可知， 轴线墙体为该建筑的北侧外墙，其所表达的部位为图7-22所示剖面图中索引符号 ～ 处，即檐口、窗顶、窗台、勒脚和散水部位。
（1）
由上到下或由下至上，逐个识读详图，以了解各部位的详细构造、尺寸和做法，并与材料做法表对照，检查是否一致。
（2）
二、外墙身详图
檐口节点详图
表达了女儿墙外排水檐口的构造和屋面层的做法等。由图中的尺寸和文字说明可知，该楼房的屋面先用20 mm厚1∶1∶6混合砂浆打底，再用2 mm厚腻子找平；再铺设120 mm厚钢筋混凝土预应力多孔板和预制天沟板，为排水需要屋面按3%的坡度铺设；接着在屋面板上做40 mm厚细石混凝土和60 mm厚隔热层，再在其上先用20 mm厚水泥砂浆找平，然后上刷冷底子油结合层，最后铺贴高分子防水卷材，上刷铝银粉作为保护层。
二、外墙身详图
窗顶节点详图
主在表达窗顶过梁处的做法和楼面层的做法。由图中可知，过梁外侧底面用水泥砂浆做出25 10的滴水槽，以防雨水流入窗内。由图中引线文字可知楼面的做法及其所用材料。
窗台节点详图
主要表达了砌砖窗台的做法。由图中可知，窗台面的外侧做一斜坡，以便排水。
勒脚和散水节点详图
主要表达室内地面及室外散水的材料、做法及要求。此外，室外地面与楼面墙角处均做了踢脚板保护墙壁，并用文字注明其详细做法。
三、楼梯详图
楼梯是多层建筑的垂直交通设施。楼梯由楼梯段、休息平台、栏杆和扶手组成。梯段由多个踏步组成，踏步又由踏面和踢面组成。踏步的平行面称为踏面，垂直面称为踢面。所谓梯段的“级数”，一般指踏步数，也就是一个梯段中的踢面总数，它也是楼梯平面图中一个梯段的投影中实际存在的平行线条的总数。
楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法。
三、楼梯详图
楼梯详图包括平面图、剖面图和楼梯节点详图，各详图应尽可能画在同一张图样上。平面图和剖面图的比例应一致，一般为1∶50，楼梯节点详图的比例要大些，一般采用1∶20或1∶10，楼梯节点详图一般采用标准图集。下面，我们仅介绍楼梯平面图和剖面图的相关知识。
三、楼梯详图
（一）楼梯平面图
在多层建筑中，楼梯平面图一般应分层绘制。如果中间各层的楼梯位置、梯段数、踏步数大小都相同时，通常只画出底层、中间层和顶层3个平面图即可。否则，应画出每个楼层的楼梯平面图。
在楼梯平面图中，各层被剖切到的梯段，按国标规定均在平面图中以一根倾斜的45°或30°折断线表示（注意折断线一定要穿过扶手、并从踏步边缘画出）。每一梯段处应画出箭头，并注写“上”或“下”和步级数，以表明该层楼面往上或往下走多少步级可达上或下一层楼面。
三、楼梯详图
各层楼梯平面图的形成
识读和绘制楼梯平面图时，应熟悉各层平面图的特点。
1
底层楼梯平面图：
是从第一个平台下方剖切的，即将第一跑楼梯段断开（断开处用45°或30°折断线表示），只画半跑楼梯，如图7-24所示。该图中的“上23”箭头，表示从底层往上走23级可达第二层；“下3”箭头表示从底层向下走3级可达储藏室门外的地面。此外，楼梯的底层平面图中还应注明楼梯剖面图的剖切位置和投影方向。
三、楼梯详图
中间层楼梯平面图：
该平面图中既要画出被剖切的上行部分的梯段，还要画出沿投影方向能看到的该层下行的部分梯段，此外还要画休息平台。如图7-25所示，上行与下行梯段的重合部分以45°折断线表示，图中所注的“上20”箭头，表示从二层（或三层）上行20级即可达三层（或四层）；“下20（下23）”表示从二层（或三层）下行20级（或23级）即可达一层（或二层）。
三、楼梯详图
图7-24 底层楼梯平面图
三、楼梯详图
图7-25 中间层楼梯平面图
三、楼梯详图
顶层楼梯平面图：
由于剖切平面位于安全栏杆之上，故两个梯段及平台都未被剖到，均为可见，因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，如图7-26所示。由于顶层只有上行没有下行，故在梯口处只标有下数的方向，如图中的“下20”箭头。
三、楼梯详图
图7-26 顶层楼梯平面图
三、楼梯详图
2楼梯平面图的图示内容
楼梯平面图表达的主要内容如下：
用定位轴线表示楼梯间的位置，标注楼梯间的开间、进深和墙体厚度尺寸。
（1）
标注梯段的长度、宽度，以及楼梯段上踏步的宽度和数量。通常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10300 mm=3 000 mm，表示该梯段上有10个踏面，每个踏面的宽度为300 mm，整距楼梯的水平投影长度为3 000 mm。
（2）
三、楼梯详图
画出休息平台的形状并标注其位置。
（3）
标注楼梯井的宽度、各层楼梯段的起步尺寸，以及各楼层的标高和各平台的标高。
（4）
底层平面图上还应注出楼梯剖面图的剖切符号。
（5）
三、楼梯详图
（二）楼梯剖面图
假想用一个铅垂剖切平面，通过各层楼梯的一个梯段和门窗洞口将楼梯剖开，并向另一个未剖切的梯段方向投影所作的正投影图，称为楼梯剖面图，如图7-27所示。
楼梯剖面图重点表明楼梯的竖向关系，如各个楼层和各层休息平台的标高、楼梯梯段、每个楼梯段的踏步数、各构件的构造做法、楼梯栏杆及扶手的高度与式样、楼梯间门窗洞口的位置及尺寸等，常用比例为1∶50。
三、楼梯详图
图7-27 楼梯剖面图
三、楼梯详图
1．楼梯剖面图的画法
在多层建筑中，当中间各层的楼梯构造相同时，楼梯剖面图可以只画出底层、中间层和顶层的剖面图，中间层一般用折断线断开，且需将各中间层的楼面、楼梯平台面的标高数字依次注写在所画中间层的相应位置，并加括号。
2．楼梯剖面图的识读方法
识读楼梯剖面图时，应与楼梯平面图对照起来一起看，且应注意剖切平面的位置和投影方向。下面以图7-27所示的楼梯剖面图为例，来介绍楼梯剖面图的识读方法。
三、楼梯详图
了解楼梯的构造形式
由该楼梯剖面图中可以看出，该楼梯的结构形式为现烧钢筋混凝土双跑式楼梯，每层楼有两个梯段，其上行的第二梯段被剖到，而上行的第一梯段未被剖到。
（1）
了解楼梯在竖直方向上的尺寸
由图中的标高符号可知各层楼梯休息平台的高度、楼层、楼面等的高度，由图中的尺寸可知各层的楼层高度、每跑梯段的高度，以及楼梯踏步级数和踢面高度。例如，一层第一梯段的高度尺寸为13 154 2 000，表示该梯段的步级数为13级，每个踏步高为154 mm；第二梯段的高度尺寸为10 160 1 600，表示该梯段的步级数为10级，每个踏步高为160 mm。
（2）
三、楼梯详图
了解图中的索引符号，从而知道楼梯的细部做法。
由图中所标注的索引符号可知，楼梯的栏杆、踏步及扶手都另有详图，且都与该剖面图画的同一张图纸上。
（3）
三、楼梯详图
（三）楼梯节点详图
楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，若采用标准图集，则直接引注标准图集代号；若采用的形式特殊，则可用1∶10，1∶5，1∶2或1∶1的比例详细表示其形状、大小、所用材料及具体做法。
图7-28所示是根据图7-10和图7-27中的索引部位绘制的楼梯节点详图，各节点详图均用较大的比例表达了索引部位的形状、大小、构造及材料情况。若某些局部（如踏级、扶手等）在形式、构造及尺寸上仍表达不清楚时，可采用更大的比例作进一步的表达，如图7-28中的踏步剖面图和扶手断面图。
三、楼梯详图
踏步详图应表明踏步的截面形式、大小、材料及面层作法。由于踏面边沿磨损较大，易滑跌，常在踏步平面边沿部位设置防滑条，防滑条的具体位置和材料如图7-28中的踏步剖面图所示。
此外，楼梯扶手的形式、大小和所用材料应满足手握适度的一般弯曲情况，如图7-28中的扶手断面图所示。
三、楼梯详图
图7-28 楼梯节点详图
