施工首页图
建筑施工图首页图是建筑施工图的第一张图样，主要内容包括图纸目录、设计说明、工程做法表和门窗表。其中，图纸目录、设计说明、工程做法表和门窗表的主要内容和作用分别有哪些？
导 言
一、图纸目录

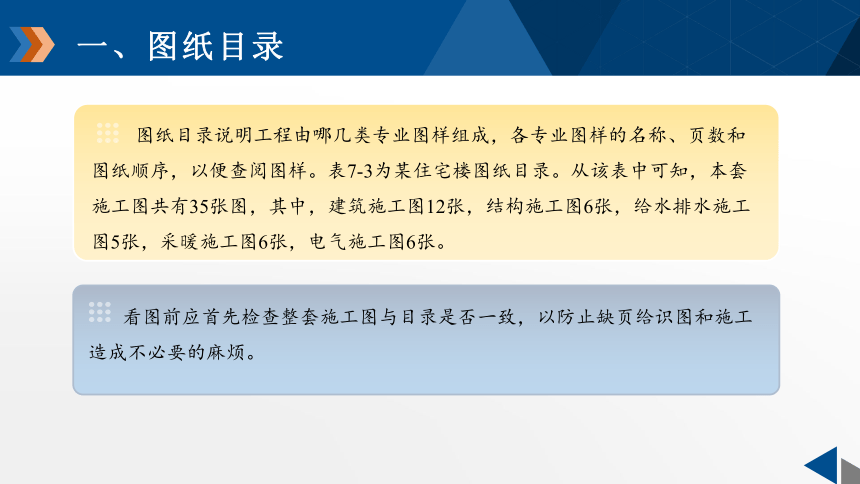

图纸目录说明工程由哪几类专业图样组成，各专业图样的名称、页数和图纸顺序，以便查阅图样。表7-3为某住宅楼图纸目录。从该表中可知，本套施工图共有35张图，其中，建筑施工图12张，结构施工图6张，给水排水施工图5张，采暖施工图6张，电气施工图6张。
看图前应首先检查整套施工图与目录是否一致，以防止缺页给识图和施工造成不必要的麻烦。
一、图纸目录

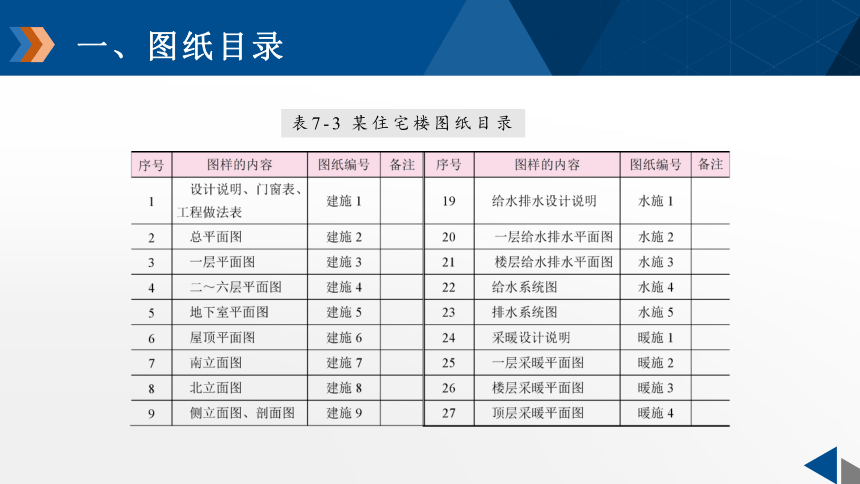

表7-3 某住宅楼图纸目录
一、图纸目录
表7-3 某住宅楼图纸目录
二、设计说明

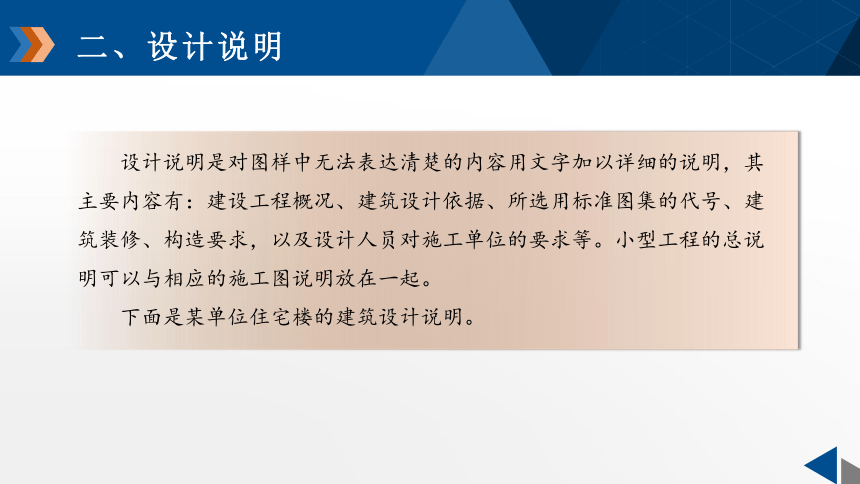

设计说明是对图样中无法表达清楚的内容用文字加以详细的说明，其主要内容有：建设工程概况、建筑设计依据、所选用标准图集的代号、建筑装修、构造要求，以及设计人员对施工单位的要求等。小型工程的总说明可以与相应的施工图说明放在一起。
下面是某单位住宅楼的建筑设计说明。
二、设计说明

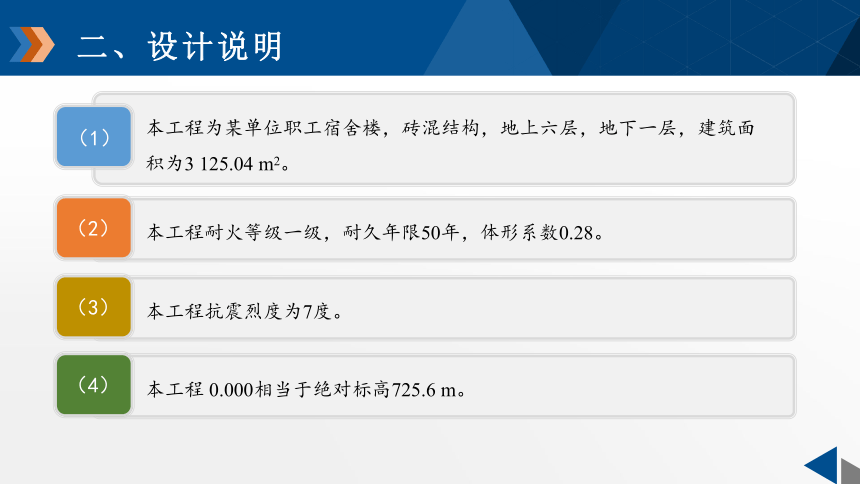

（1）
本工程为某单位职工宿舍楼，砖混结构，地上六层，地下一层，建筑面积为3 125.04 m2。
（2）
本工程耐火等级一级，耐久年限50年，体形系数0.28。
（3）
本工程抗震烈度为7度。
（4）
本工程 0.000相当于绝对标高725.6 m。
二、设计说明
（5）
门窗。
②
③
除注明外，所有门窗均居墙中，预埋木砖防腐处理，预埋铁件做防锈处理。
塑钢门窗选自98J4（一），木门选自98J4（二），隔断及木质推拉门、防盗门、防火门由甲方订货。
窗台板采用水磨石窗台板，窗帘盒甲方订货。
二、设计说明
（6）
墙体。
②
砖墙选自98J3（一），轻质隔墙选自98J3（七），加气混凝土砌块选自98J3（四）。
钢筋混凝土过梁，洞口宽度小于500 mm的墙体留洞采用加筋砖过梁。
二、设计说明
（7）
内装修。
②
③
门窗洞口及室内墙体阳角抹1∶2水泥砂浆护角，高度1 800 mm，每侧宽度不小于50 mm。
厨房及卫生间设施未注明者均由甲方订货。
楼梯扶手采用98J8-12-1，所有户外楼梯顶层水平段栏杆高1 050 mm。
二、设计说明
（8）
外装修。
②
③
瓷砖墙面采用60 mm 200 mm瓷砖，竖向粘贴。
变形缝做法：98J3（一）颜色同墙面。
雨篷做法：98J6-10。
④
地下室及一层外窗均设护窗栏杆，做法甲方自定。
二、设计说明
（9）
厨房、卫生间、阳台均低于楼面20 mm。
（10）
遇同一墙面或楼面因基材不同或因预制、现浇混凝土板的装修做法不同，而使厚度不同时，其厚度应按较大值调整一致，以使面层平整。
（11）
施工时各专业图样对照施工，注意各专业预埋件及开孔留洞，避免事后挖凿，以确保施工质量。
（12）
施工时发现各专业图样间有冲突时，请及时与设计单位联系，经协商确定后再行施工。
二、设计说明
（13）
本工程施工过程中，必需按照国家颁布的现行《建筑安装施工验收规范》及我省《建筑安装工程技术操作规程及有关补充》要求施工。
以上设计说明，第1条至第4条是介绍工程概况，第5条至第9条是装修、构造要求，第10条至13条是对施工单位的质量要求。
三、工程做法表
工程做法表主要是对建筑各部位的构造做法用表格的形式加以详细说明，如表7-4所示。若采用标准图集中的做法，应注明所采用标准图集的代号和做法编号，否则，还需要在备注栏中详细说明。
表7-4 工程做法
三、工程做法表
表7-4 工程做法
四、门窗表
门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。表7-5为某住宅楼门窗表，在门窗表中应反映门窗的类型、大小、所选用的标准图集及其类型编号，如有特殊要求，应在备注中加以说明。
四、门窗表
表7-5 门窗表
