读组合体视图
一、读图的基本要领
1.几个视图联系起来看
通常，一个视图不能确定组合体的形状及其各形体间的相对位置，如图3-16所示。因此，要几个视图联系起来看图，不能只看一个视图就下结论。
2.从反映形体特征的视图入手
在视图上，形体特征是对形体进行识别的关键信息。为了快速、准确地识别各形体，要从反映形体特征的视图入手，联系其他视图来看图。一般主视图能够较多地反映组合体的形体特征。因而在看图时，常从主视图入手。

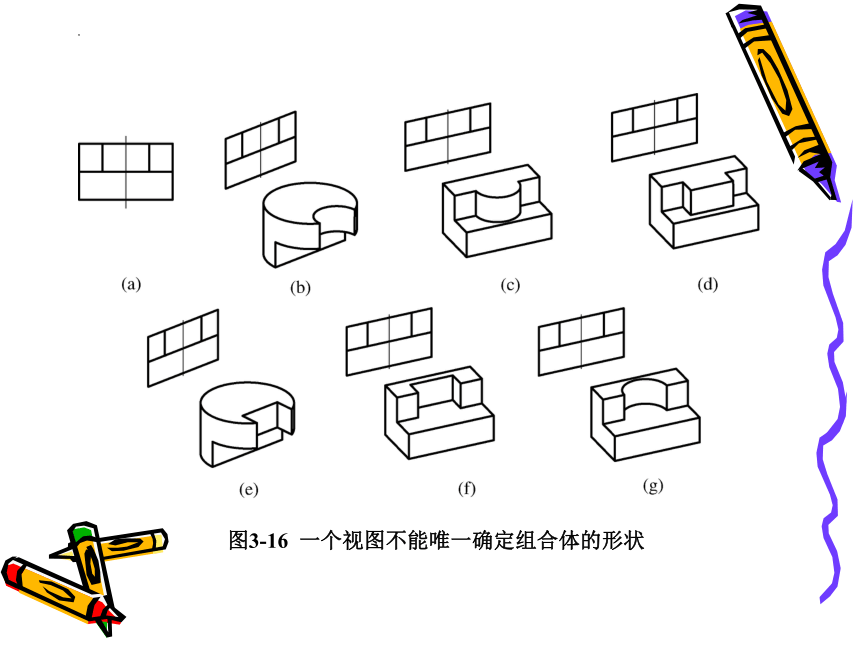

图3-16 一个视图不能唯一确定组合体的形状

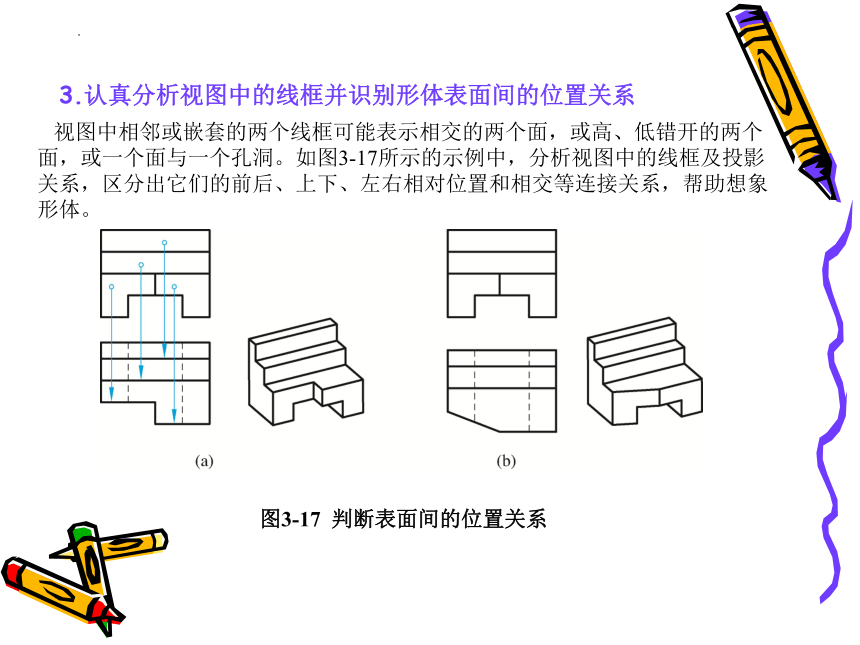

3.认真分析视图中的线框并识别形体表面间的位置关系
视图中相邻或嵌套的两个线框可能表示相交的两个面，或高、低错开的两个面，或一个面与一个孔洞。如图3-17所示的示例中，分析视图中的线框及投影关系，区分出它们的前后、上下、左右相对位置和相交等连接关系，帮助想象形体。
图3-17 判断表面间的位置关系

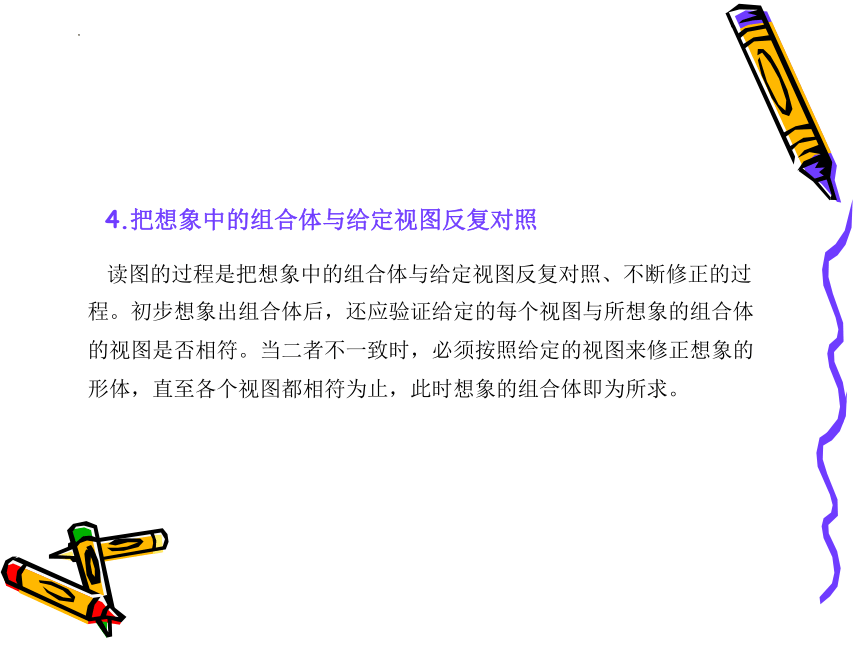

4.把想象中的组合体与给定视图反复对照
读图的过程是把想象中的组合体与给定视图反复对照、不断修正的过程。初步想象出组合体后，还应验证给定的每个视图与所想象的组合体的视图是否相符。当二者不一致时，必须按照给定的视图来修正想象的形体，直至各个视图都相符为止，此时想象的组合体即为所求。
二、读图的方法和步骤
读图一般是以形体分析法为主，线面分析法为辅。根据形体的视图，逐个识别出各个形体，并确定形体的组合形式、相对位置及邻接表面关系。读图的具体步骤如下。
（1）分线框、对投影。从主视图入手，借助丁字尺、三角板和分规等，按照三视图投影规律，几个视图联系起来看，把组合体大致分成几部分。
（2）识形体、定位置。根据每一部分的视图想象出形体，并确定它们的相对位置和虚实。
（3）综合起来想整体。确定各个形体及其相对位置后，完整的组合体的形状就清楚了。此时，最好把看图过程中想象出的组合体与给定的三视图，逐个形体、逐个视图再对照检查一遍。

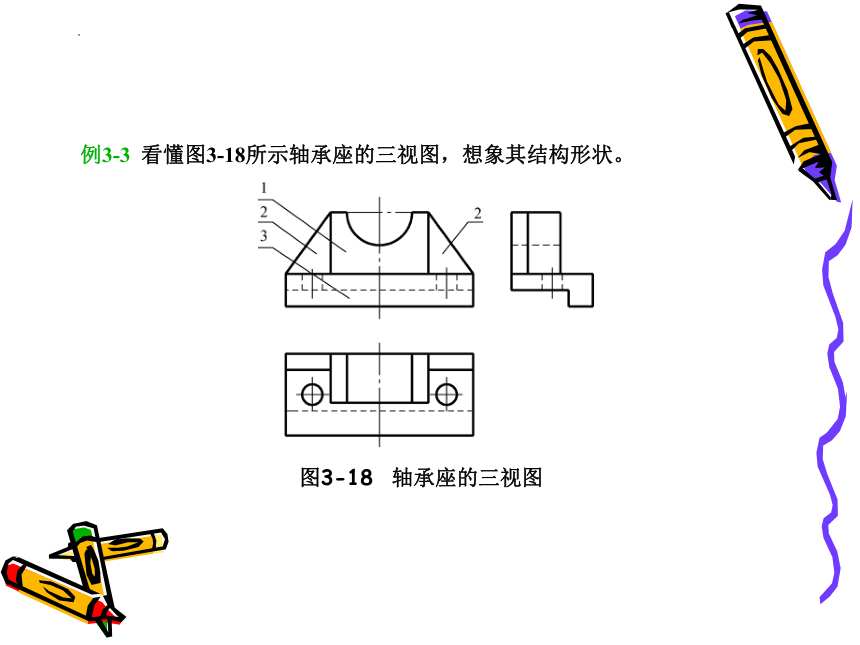

例3-3 看懂图3-18所示轴承座的三视图，想象其结构形状。
图3-18 轴承座的三视图

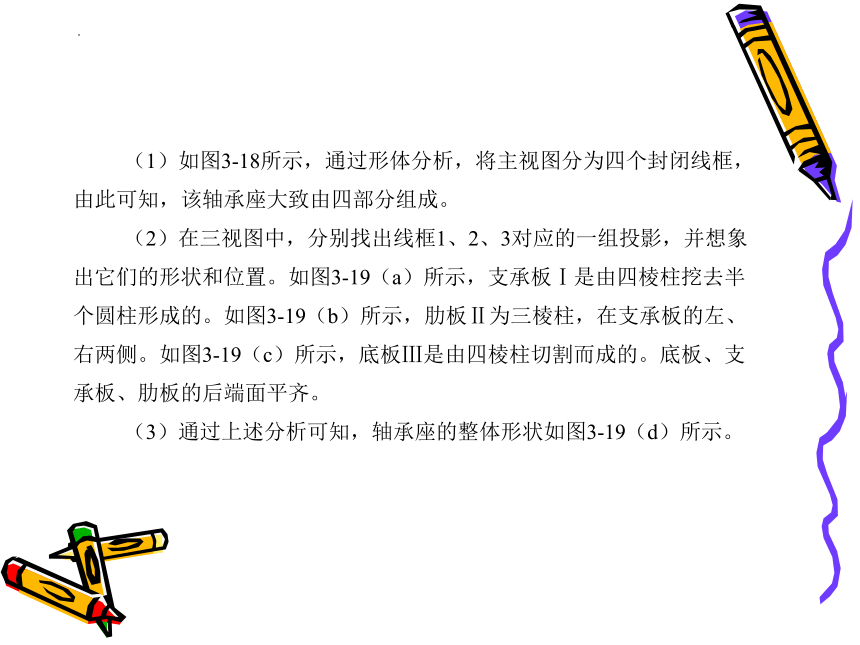

（1）如图3-18所示，通过形体分析，将主视图分为四个封闭线框，由此可知，该轴承座大致由四部分组成。
（2）在三视图中，分别找出线框1、2、3对应的一组投影，并想象出它们的形状和位置。如图3-19（a）所示，支承板Ⅰ是由四棱柱挖去半个圆柱形成的。如图3-19（b）所示，肋板Ⅱ为三棱柱，在支承板的左、右两侧。如图3-19（c）所示，底板Ⅲ是由四棱柱切割而成的。底板、支承板、肋板的后端面平齐。
（3）通过上述分析可知，轴承座的整体形状如图3-19（d）所示。
图3-19 读轴承座三视图的步骤
例3-4 看懂图3-20所示压块的三视图，想象其整体形状。
图3-20 压块的三视图
（1）由于压块的三个视图轮廓基本都是矩形，所以它的原型是四棱柱，如图3-20所示。
（2）如图3-21（a）所示，主视图左上方的缺角是用正垂面P切出来的，其水平投影p和侧面投影p″是两个类似的线框。如图3-21（b）所示，俯视图左侧前后两个缺角是用铅垂面Q切出来的，其正面投影q′和侧面投影q″是两个类似的线框。如图3-21（c）所示，左视图下方的前后缺角是用水平面E和正平面F切出来的。
（3）由上述分析，可想象压块的外形是四棱柱左上方被正垂面切去一角后，又被铅垂面前后对称地切去两角，最后其下方被正平面和水平面前后各切去一块，压块的中间被挖去了一个圆柱形的阶梯孔。综合想象压块的整体形状，如图3-21（d）所示。
图3-21 读压块三视图的步骤
例3-5 已知图3-22（a）所示物体的主、左视图，补画俯视图。
分析：由已知的主、左视图可知，该物体的组合方式以叠加为主。根据组合体的形体分析法，如图3-22（a）所示，将主视图划分为四个封闭线框，看做是构成该组合体的四个组成部分的正面投影。在左视图中分别找到与之对应的线框，可想象出组成部分1的基本形状为四棱柱，从前向后有一矩形通槽，并在前方中间位置从上向下挖了一个半圆柱通槽；组成部分3是拱形柱，位于1的通槽后上方；组成部分2、4为三角形肋板，位于3的左、右两侧，且其侧面与拱形柱的圆柱面相切。
作图：（1）根据分离出的线框1，按投影关系，画出底板的俯视图，如图3-22（b）所示。
（2）根据分离出的线框3，按投影关系，画出拱形柱的俯视图，注意形体内部（拱形柱与四棱柱叠合处）不应画线，如图3-22（c）所示。
（3）根据分离出的线框2、4，按投影关系，画出肋板的俯视图，注意表面相切处的画法，如图3-22（d）所示。
图3-22 由主、左视图补画俯视图
例3-6 已知图3-23（a）所示物体的主视图和俯视图，补画左视图。
图3-23 由主、俯视图补画左视图
