(共18张PPT)

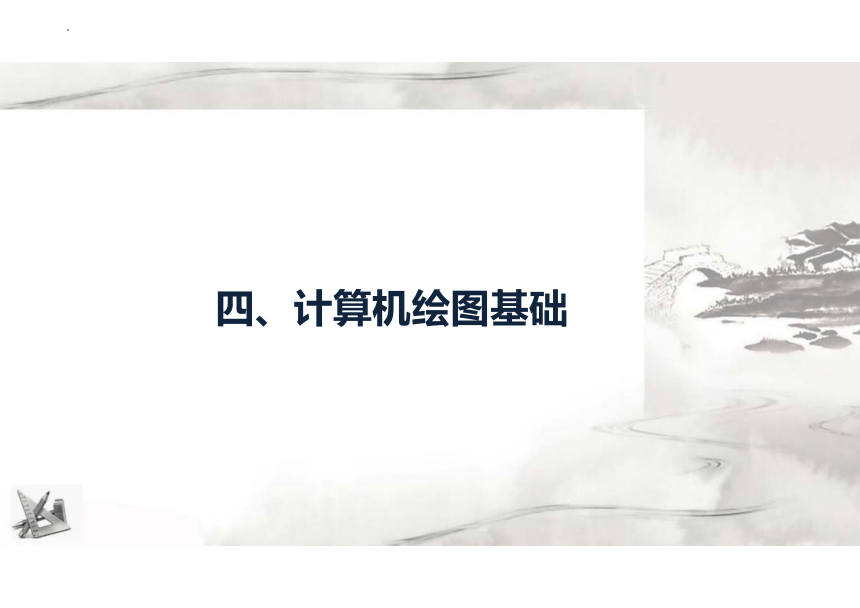

四、计算机绘图基础

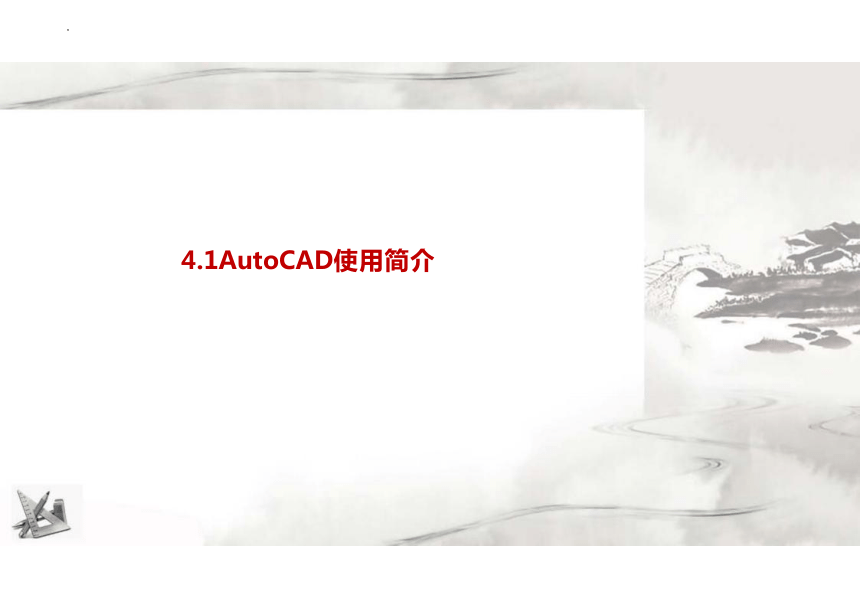

4.1AutoCAD使用简介

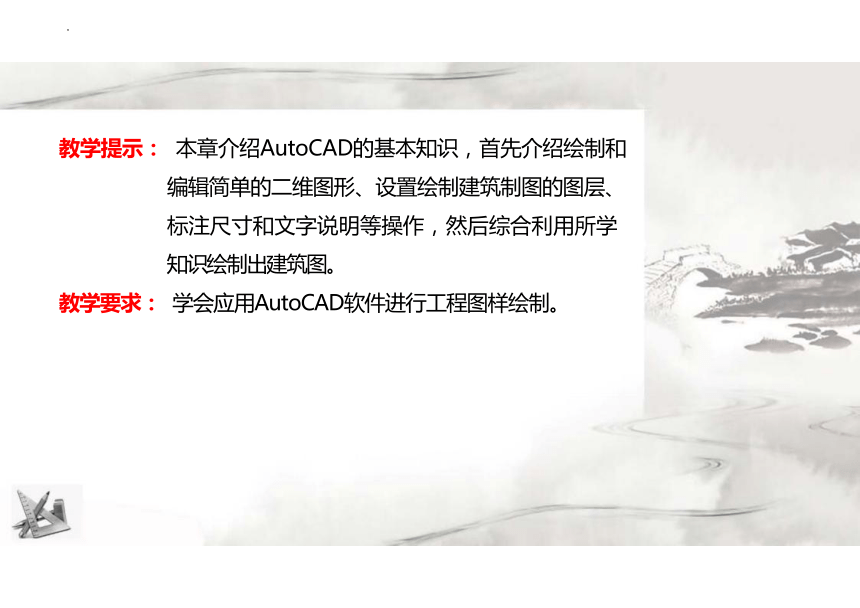

教学提示： 本章介绍AutoCAD的基本知识，首先介绍绘制和
编辑简单的二维图形、设置绘制建筑制图的图层、
标注尺寸和文字说明等操作，然后综合利用所学
知识绘制出建筑图。
教学要求： 学会应用AutoCAD软件进行工程图样绘制。

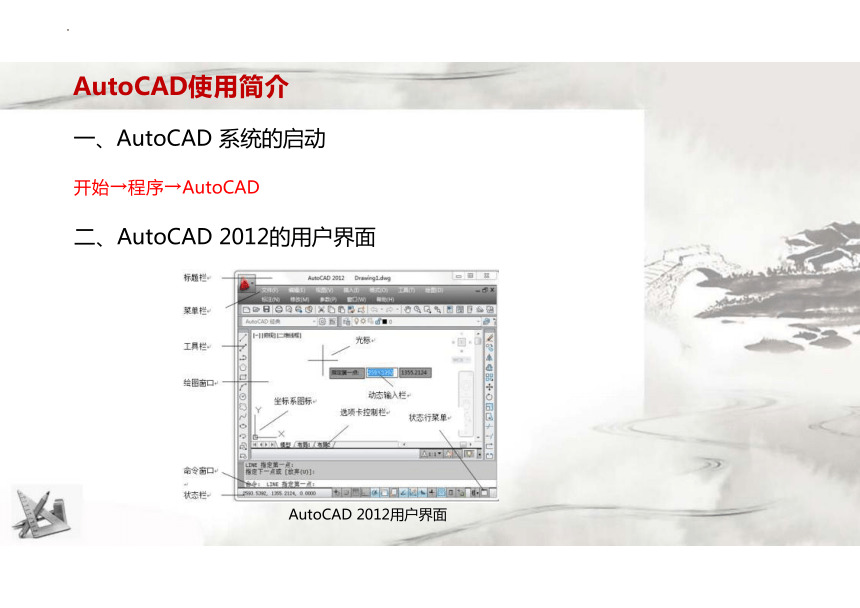

AutoCAD使用简介
一、AutoCAD 系统的启动
开始→程序→AutoCAD
二、AutoCAD 2012的用户界面
AutoCAD 2012用户界面

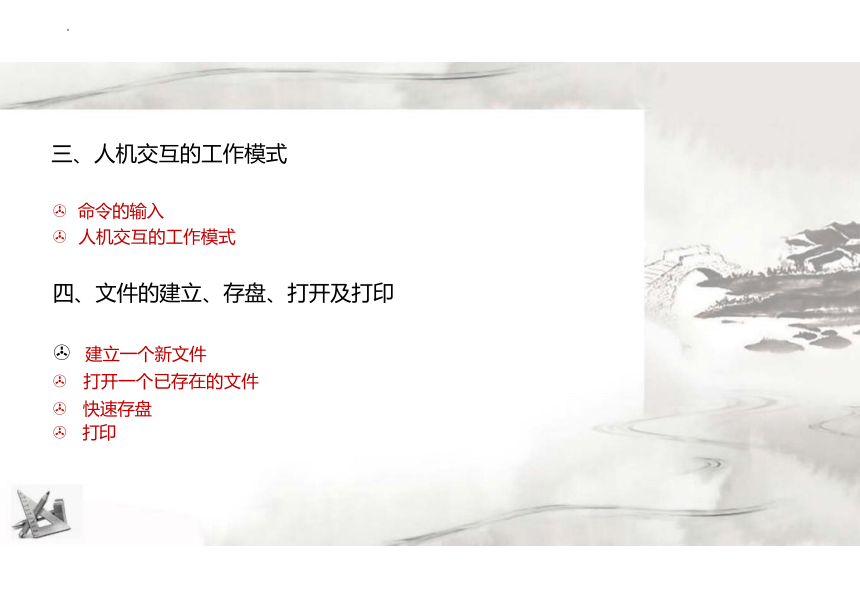

三、人机交互的工作模式
> 命令的输入
> 人机交互的工作模式
四、文件的建立、存盘、打开及打印
> 建立一个新文件
> 打开一个已存在的文件
> 快速存盘 > 打印

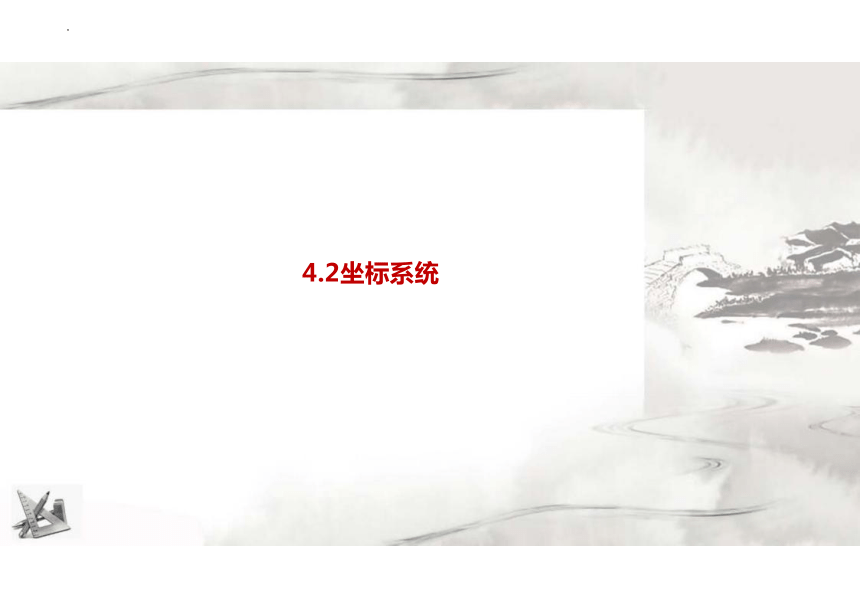

4.2坐标系统

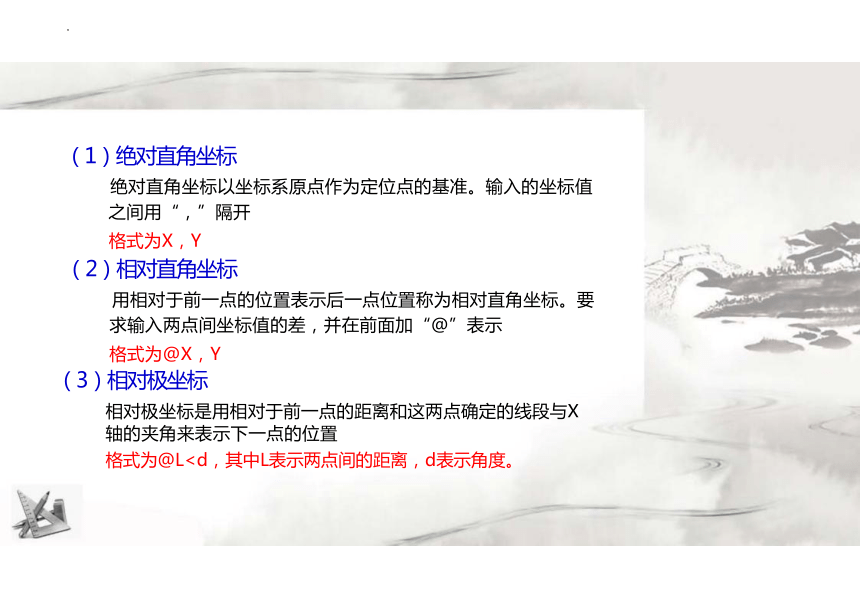

（1）绝对直角坐标
绝对直角坐标以坐标系原点作为定位点的基准。输入的坐标值
之间用“，”隔开
格式为X，Y
（2）相对直角坐标
用相对于前一点的位置表示后一点位置称为相对直角坐标。要
求输入两点间坐标值的差，并在前面加“＠”表示
格式为@X，Y
（3）相对极坐标
相对极坐标是用相对于前一点的距离和这两点确定的线段与X 轴的夹角来表示下一点的位置
格式为＠L4.3.1绘制线
（1）绘制直线（Line)
该命令通过给定直线的起点和终点画出直线 。
（2）画多段线（PLine)
多线段是由多个等宽或不相等的直线段和（或）圆弧相
连组成的一个单一对象。
（3）多线（Mline )
多线是由多条平行线构成的线段。
4.3.2绘制几何图形
（1）画矩形（RECtangle)
该命令是给定矩形两对角点绘制矩形。
（2）画正多边形（POLygon)
圆外切正多边形
圆内接正多边形
指定正多边形边长
正多边形构成
（3）画圆（Circle )
> 指定圆的圆心画圆
> 两点（2P）画圆
> 三点（3P）画圆
> 相切、相切、半径 画圆
（4）画圆弧(Arc）
> 三点（3P）画圆弧
> 通过下拉菜单选择画圆弧方式
4.4图形编辑命令
（1） 删除对象（ERASE）
删除命令，用于删除绘错、多绘的图形对象。
（2）对象复制命令（Copy）（复制实体）
利用此命令可将被选对象复制一个或多个到指定位置。
（3）镜像实体（MIrror）
利用此命令可生成与原对象轴对称的实体，镜像时可
删除或保留原对象。
（4）偏移实体（Offset）
此命令是将所选图形对象复制到一个与其平行的位置，
且形状保持相同。也就是创建原对象的等距线。
（5）移动对象（Move）
利用此命令可以将一个或多个对象从当前位置移到一
个新位置。
（6）旋转对象（ROtate）
利用此命令可实现实体绕某个指定的基点旋转一指定的角
度。
（7）缩放对象（SCale）
用此命令可把指定的实体相对于指定基点进行缩小或放大。
（8）分解对象（Explode)
将复合对象分解为其分立对象。
（9）修剪对象（TRim)
利用此命令可将对象沿指定的剪切边界进行修剪。
（10）延伸对象（EXtend)
利用此命令可将实体延伸到指定的边界。
（11）多线编辑命令(Mledit）
多线是线性对象中最复杂的图形对象，它可以编辑两条
或多条交叉多线的连续状态，也可以在多线中剪切某
种元素。
谢 谢！
