五、建筑施工图
5.2.2建筑施工图的有关规定——定位轴线及编号

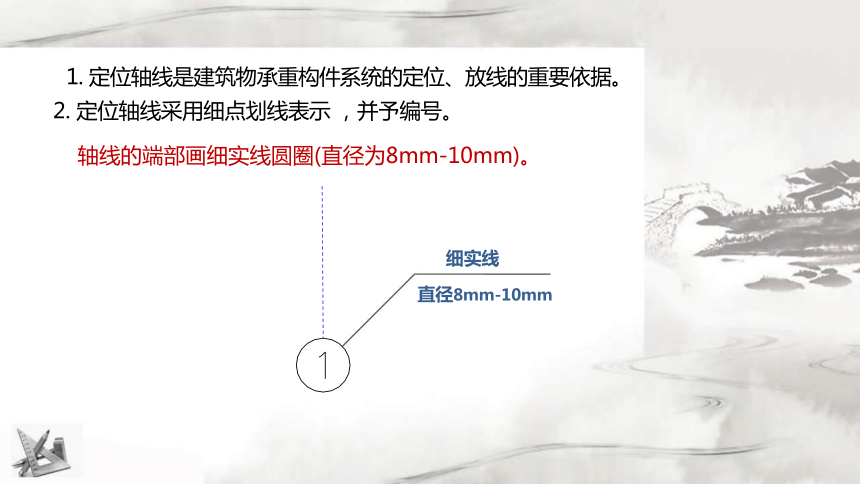

1. 定位轴线是建筑物承重构件系统的定位、放线的重要依据。
2. 定位轴线采用细点划线表示 ，并予编号。
轴线的端部画细实线圆圈(直径为8mm-10mm)。
直径8mm-10mm
细实线

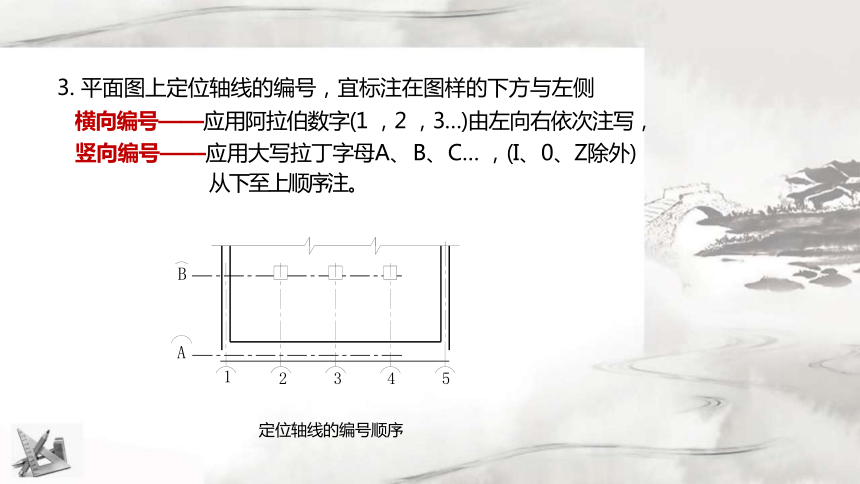

3. 平面图上定位轴线的编号，宜标注在图样的下方与左侧
横向编号——应用阿拉伯数字(1 ，2 ，3…)由左向右依次注写，
竖向编号——应用大写拉丁字母A、 B、 C… ，(I、 0、Z除外)
从下至上顺序注。
A 1 2 3 4 5
B
定位轴线的编号顺序
4. 组合较复杂的平面图中定位轴线也可采用分区编号。
编号的注写形式应为： “分区号— -该分区编号”。
分区号— -该分区编号：采用阿拉伯数字或大写拉丁字母表示。
2-I
2-H
2-G
2-F
2-E
2-D
2-C
2-B
2-A
定位轴线分区编号
3-B
1-C
1-B
1-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-2
3-1 3-2 3-3 3-4 3-5 3-6
2-J
3-A
2-1
1-D
2
3
1

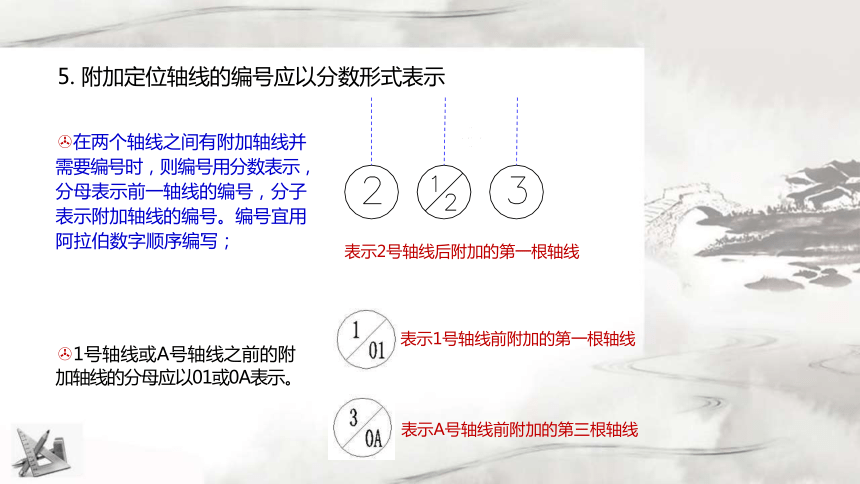

>在两个轴线之间有附加轴线并 需要编号时，则编号用分数表示， 分母表示前一轴线的编号，分子 表示附加轴线的编号。编号宜用 阿拉伯数字顺序编写；
>1号轴线或A号轴线之前的附 加轴线的分母应以01或0A表示。
5. 附加定位轴线的编号应以分数形式表示
表示A号轴线前附加的第三根轴线
表示2号轴线后附加的第一根轴线
表示1号轴线前附加的第一根轴线

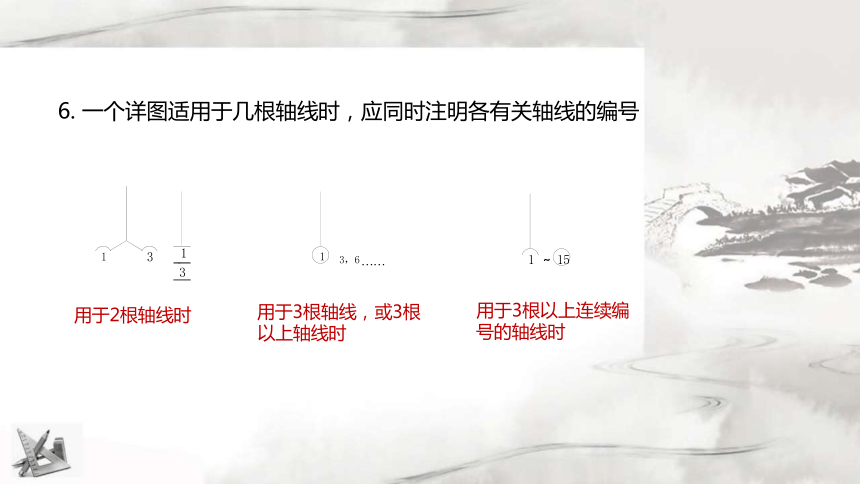

6. 一个详图适用于几根轴线时，应同时注明各有关轴线的编号
用于3根轴线，或3根 以上轴线时
用于3根以上连续编 号的轴线时
用于2根轴线时
1
/
3
1 ~ 15
3，6
3
1
1
……

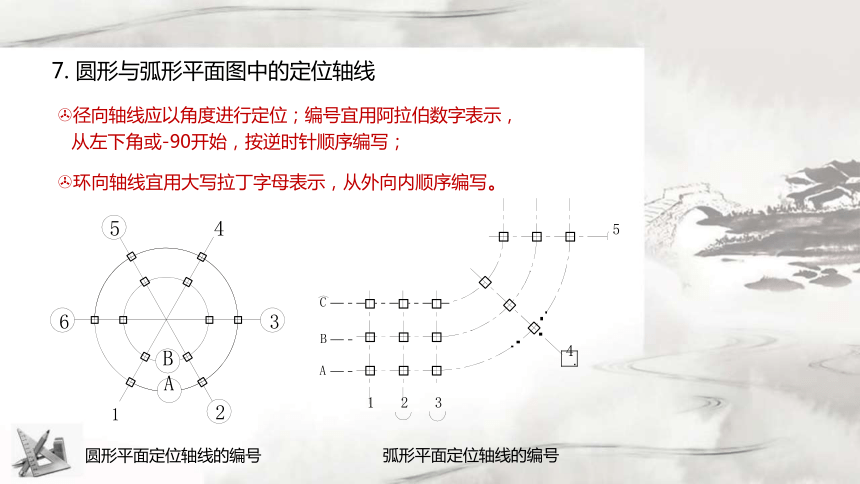

7. 圆形与弧形平面图中的定位轴线
>径向轴线应以角度进行定位；编号宜用阿拉伯数字表示， 从左下角或-90开始，按逆时针顺序编写；
>环向轴线宜用大写拉丁字母表示，从外向内顺序编写。
1 2 3
弧形平面定位轴线的编号
6 3
圆形平面定位轴线的编号
C
5 4
B
A
A
B
1
4
5
2
8
7
6
1 2 3 4 5
B

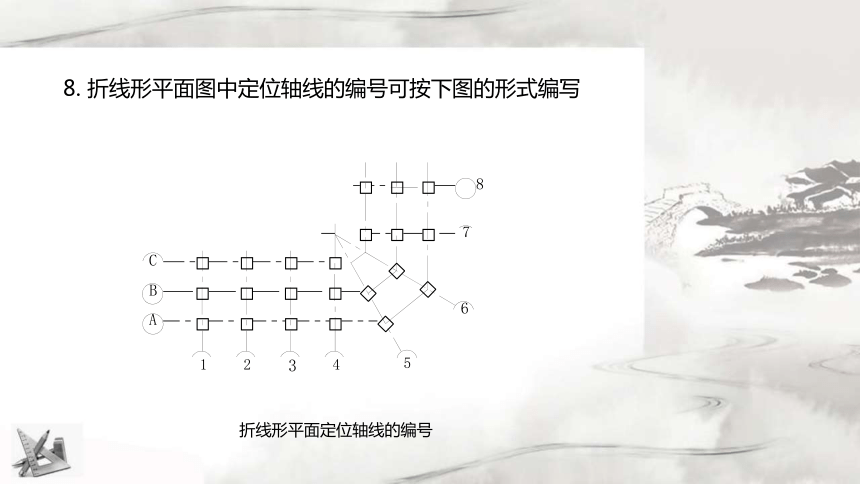

8. 折线形平面图中定位轴线的编号可按下图的形式编写
C
A
折线形平面定位轴线的编号
5.2.3建筑施工图的有关规定——尺寸与标高
尺寸与标高
>图面上的尺寸单位除标高及建筑总平面图上规定用米(m)为 单位外，均必须用毫米(mm)为单位。
>标高是标注建筑物高度的一种尺寸形式。
>绝对标高：以青岛(验潮站)黄海的平均海平面定为绝对标高 的零点，全国各地标高以此作为基准。
>相对标高：除总平面图外，一般采用相对标高，即把底层室 内主要地坪标高定为相对标高的零点，标注为，各层面标高 以此为基准。
标高的标注
（1）标高符号应以直角等腰三角形表示，按图a 所示形式用细实
线绘制，如标注位置不够，也可按图b 所示形式绘制。标高符号的 具体画法如图c、 d 所示。
（d）
（b）
（a）
（c）
（3）标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。
（4）标高数字应注写在标高符号的上侧或下侧。标高数字应以米（m）
为单位，注写到小数点以后第三位。在总平面图中，可注写到小数字点以 后第二位。 零点标高应注写成±0.000，正数标高不注“+” ，负数标高 应注“－”，例如3.000、－ 0.600。
（5）同一位置需表示几个不同标高时，标高数字可按下图的形式注写。
（2）总平面图室外地坪标高符号，宜用涂黑的三角形表示，具体画法如图所示。
注：其他尺寸的标注详见制图标准
5.2.4建筑施工图的有关规定——索引符号与详图符号
1. 索引符号
（1）图样中的某一局部或构件，如需另见 详图时，应以索引符号索引，索引符号是由 直径为8mm~10mm的圆和水平直径组成， 圆及水平直径应以细实线绘制。
（2）索引出的详图与被索引的图样同在一 张图纸内，则应在索引符号的上半圆中用阿 拉伯数字注明该详图的编号，并在下半圆中 间画一段水平细实线。
详图在本张图纸上
详图的编号
（3）如索引出的详图与被索引的图样不在 同一张图纸内，应在索引符号的上半圆中 用阿拉伯数字注明该详图的编号，在索引 符号的下半圆用阿拉伯数字注明该详图所 在图纸的编号。
（4） 索引出的详图，如采用标准图，则 应在索引符号水平直径的延长线上加注该 标准图册的编号。
详图所在图纸的编号
标准图集的编号
详图的编号
（5）索引符号如用于索引剖视详图，应在被剖切的部位绘
制剖切位置线，并以引出线引出索引符号，引出线所在的一 侧应为剖视方向。
2. 详图符号
（1）详图与被索引的图样同在 一张图纸内时，应在详图符号内 用阿拉伯数字注明详图的编号。
（2）详图与被索引的图样不在 同一张图纸内时，应用细实线在 详图符号内画一水平直径，在上 半圆中注明详图编号，在下半圆 中注明被索引的图纸的编号。
（3）详图符号的圆应以直径为 14mm粗实线绘制。
详图的编号
直径14mm；粗实线
被索引的详图所在的图纸编号
详图的编号
5.2.5建筑施工图的有关规定
——指北针与风玫瑰图
> 总平面图上的指北针或风 向频率玫瑰图 ，是表明建 筑物和建筑群的朝向和与 风向的关系。
> 指北针的形状符合右图的 规定 ，其圆的直径宜为24 mm ，用细实线绘制；
> 指针尾部的宽度宜为3 mm ， 指针头部应注“北”或“ N” 字。
> 需用较大直径绘制指北针 时 ，指针尾部的宽度宜为 直径的1/8。
3mm
指北针符号
直径24mm
细实线
指北针
北
风玫瑰图
> 风 向 频 率 玫 瑰 图 ，简称 “ 风玫瑰图 ” ，如建施总 平面图所示 ，风玫瑰图同 样指示正北方向。
> 表示常年(图中实线)和夏季 (图中虚线)的风向频率(各 城市或地区常年气象统计 平均数值)。
> 图形中显示的常年最高频 率风向称谓 “ 主导风向 ”。
北
风玫瑰图
谢 谢！
