剖面图的基本概念
一
二
剖面图的标注
三
剖面图的图示方法及绘制（重点）
四
剖面图的分类
剖面图
一、剖面图的基本概念
剖面图的基本概念

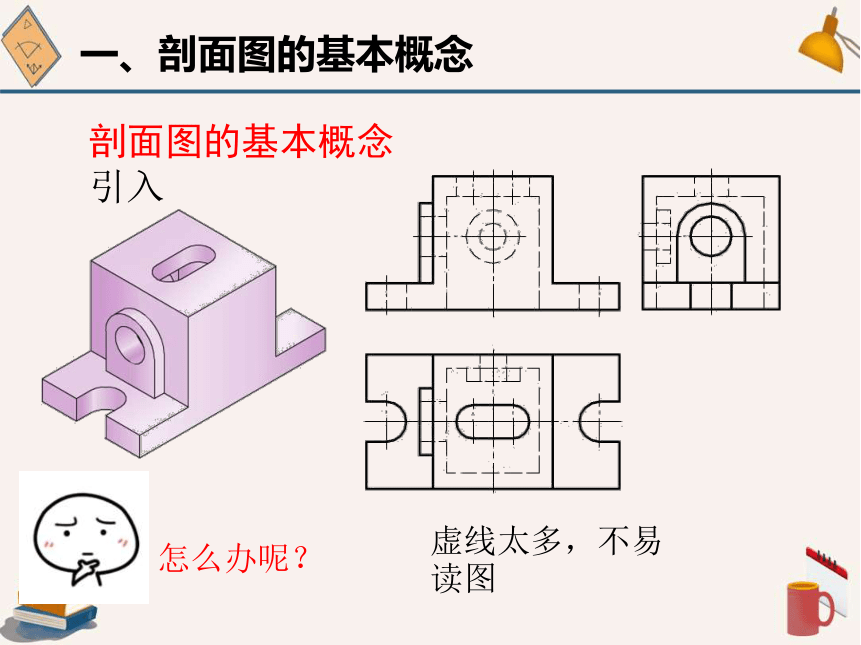

引入
虚线太多，不易读图
怎么办呢？
一、剖面图的基本概念
剖面图的基本概念
一、剖面图的基本概念

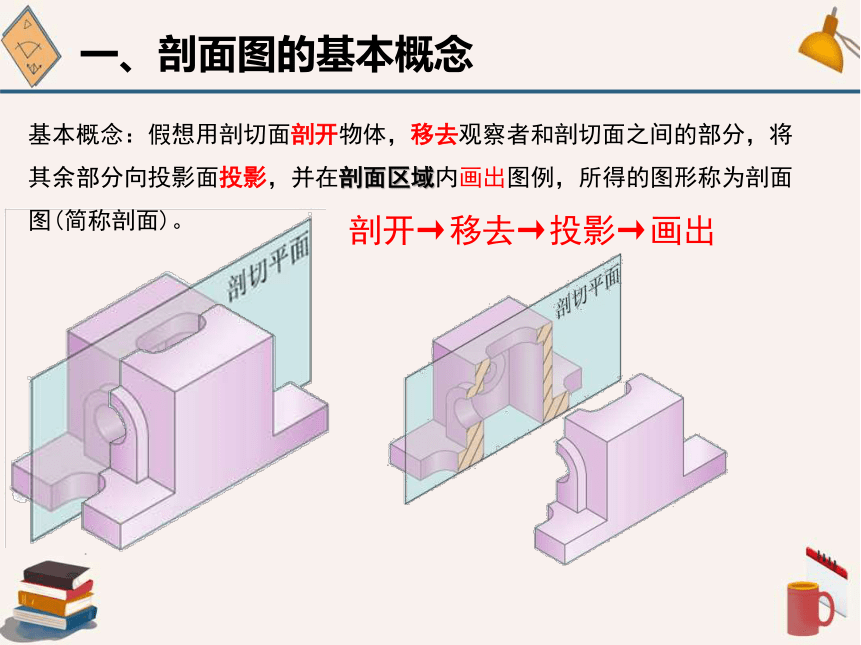

基本概念：假想用剖切面剖开物体，移去观察者和剖切面之间的部分，将其余部分向投影面投影，并在剖面区域内画出图例，所得的图形称为剖面图(简称剖面)。
剖开→移去→投影→画出
二、剖面图的标注

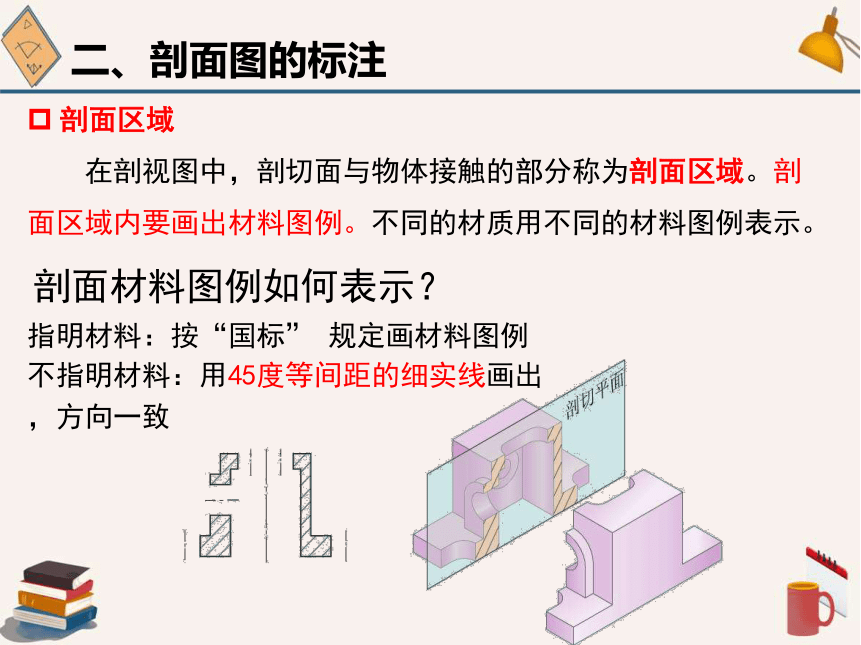

剖面区域
在剖视图中，剖切面与物体接触的部分称为剖面区域。剖面区域内要画出材料图例。不同的材质用不同的材料图例表示。
剖面材料图例如何表示？
指明材料：按“国标” 规定画材料图例
不指明材料：用45度等间距的细实线画出
，方向一致
二、剖面图的标注

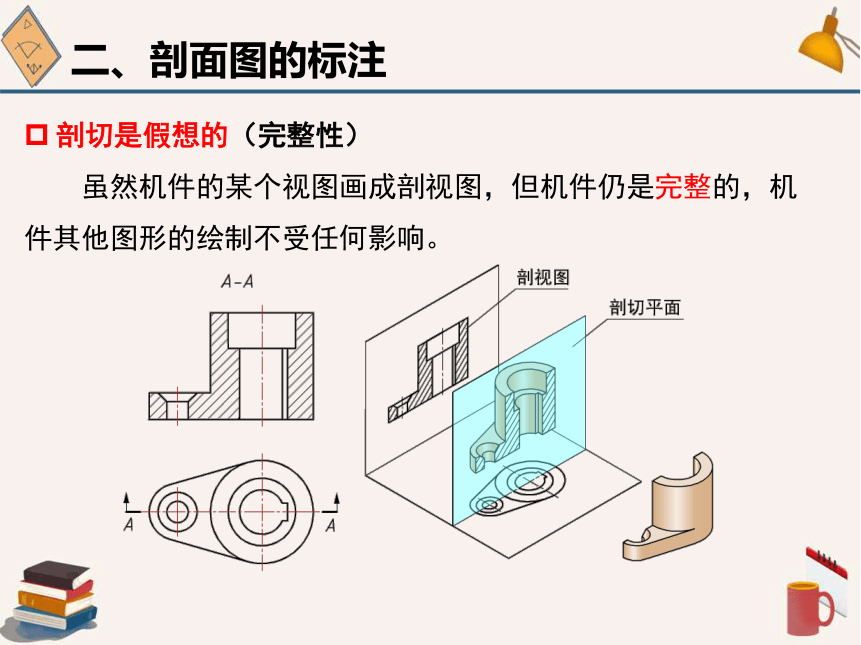

剖切是假想的（完整性）
虽然机件的某个视图画成剖视图，但机件仍是完整的，机件其他图形的绘制不受任何影响。
二、剖面图的标注

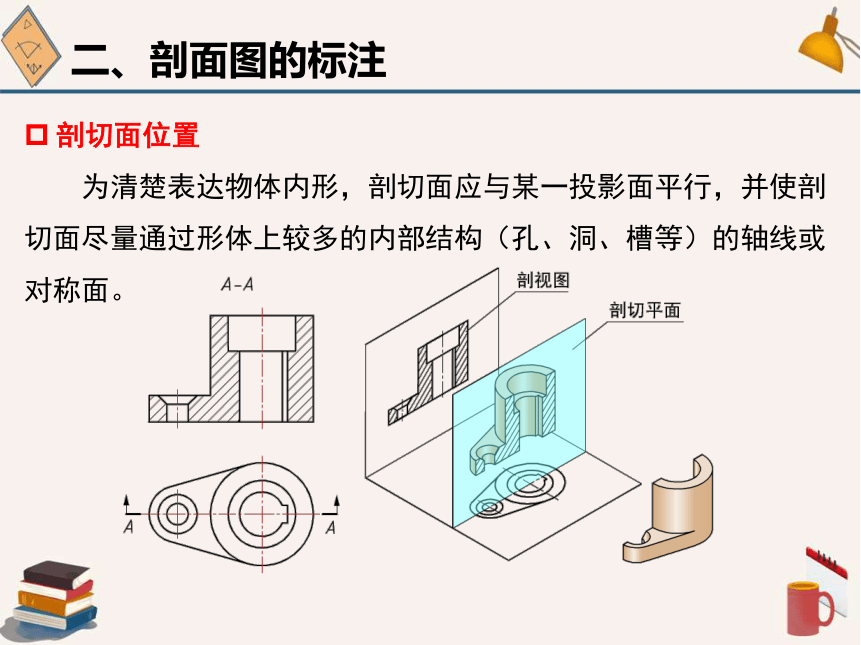

剖切面位置
为清楚表达物体内形，剖切面应与某一投影面平行，并使剖切面尽量通过形体上较多的内部结构（孔、洞、槽等）的轴线或对称面。
二、剖面图的标注

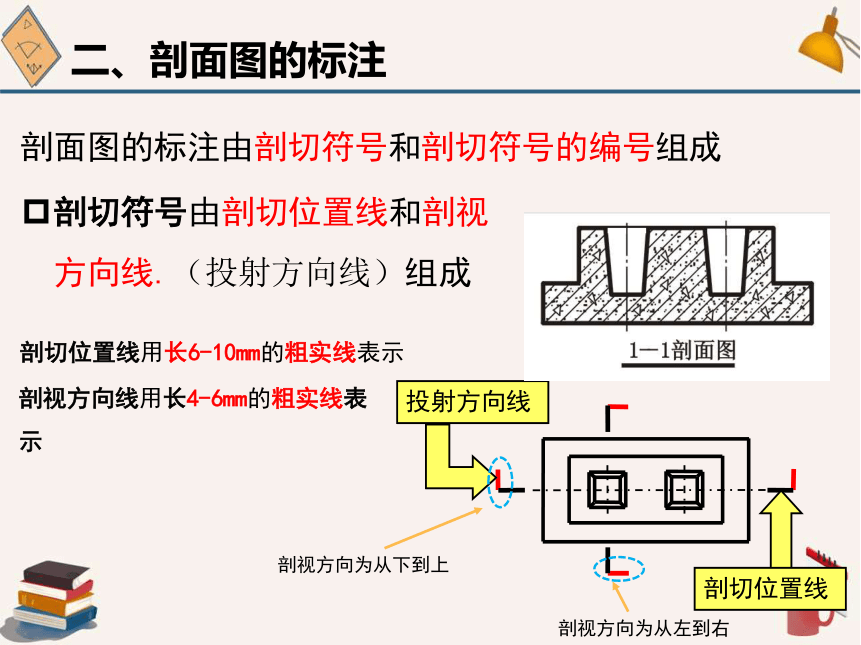

剖切位置线
投射方向线
剖面图的标注由剖切符号和剖切符号的编号组成
剖切位置线用长6-10mm的粗实线表示
剖切符号由剖切位置线和剖视方向线.（投射方向线）组成
剖视方向线用长4-6mm的粗实线表示
剖视方向为从下到上
剖视方向为从左到右
二、剖面图的标注

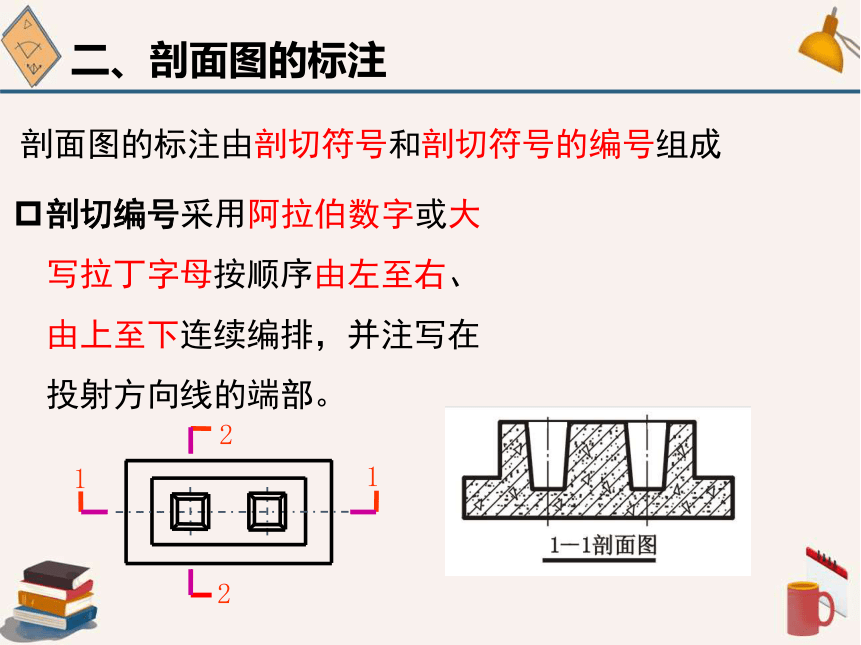

剖面图的标注由剖切符号和剖切符号的编号组成
剖切编号采用阿拉伯数字或大写拉丁字母按顺序由左至右、由上至下连续编排，并注写在投射方向线的端部。
1
1
2
2
三、剖面图的图示方法及绘制
绘制步骤
1—1
1
1
1.选定主视方向画出基本视图底稿；
2.在基础视图上确定剖切面位置→标注剖切符号；
3.画出剖面区域及剖面符号；
4.画出剖切平面后所有可见部分的投影，剖视图上可不画虚线；
5.标注剖视图名称，描深可见图线。
三、剖面图的图示方法及绘制
剖到的部分
看到的部分
选择剖面位置的基本原则
虚线省略（不可见部分）
1-1
注：剖切过程不能产生新线、也不要漏线。
1
1
1、平行于某一投影面；
2、过形体的对称面；
3、过孔洞的轴线；
只看不吃是视图
两个人吃是全剖
四个人吃是半剖
咬了一口是局剖
四、剖面图的分类
四、剖面图的分类
1.全剖面图
（1）形成
假想用一个平面，将形体全部地剖开，然后画出它的剖面图
（2）适用范围
不对称的形体或虽然对称，但外形结构比较简单而内部结构比较复杂的形体。
四、剖面图的分类
怎样才能内外兼顾？
四、剖面图的分类
全剖面图
半剖视图:以对称线为界,一半画视图,一半画剖视。
内形已表达清
楚细虚线不画
半剖面图
分界面
剖切面
视图
四、剖面图的分类
2.半剖面图
（1）形成
一半画成表示形体外部形状的正投影，另一半画成表示内部结构的剖面图。
（2）适用范围
内、外形都需要表达的对称形体。
关键词：对称中心线，一半视图，一半剖视
四、剖面图的分类
2.半剖面图
（3）注意事项
半剖面图的形成及画法
主视图半剖
左视图半剖
俯视图半剖
俯视方向
左视方向
主视方向
1-1
1
1
① 半个视图和半个剖面图的分界线画成细点画线，不能画成实线。若作为分界线的点画线刚好与轮廓线重合，则应避免用半剖面。
② 当分界线为竖直时，视图画在分界线的左侧，剖面图画在分界线的右侧；当分界线为水平时，将视图画在水平分界线的上方，剖面图画在水平分界线的下方。
四、剖面图的分类
3.局部剖
① 局部剖切比较灵活，但应照顾看图的方便，不应过于零碎。一般每个剖面图局部剖不能多于三处。
② 用波浪线表示形体断裂痕迹，波浪线应画在实体部分，不能超出视图轮廓线或画在中空部位，不能与图上其它图线重合。
③ 局部剖面图只是形体整个外形投影中的一部分，不需标注。
四、剖面图的分类
4.阶梯剖
（1）形成
当形体内部结构层次较多，采用一个剖切平面不能把形体内部结构全部表达清楚时，可以假想用两个或两个以上相互平行的剖切平面来剖切形体，所得到的剖面图，称为阶梯剖面图。
（2）适用范围
阶梯剖面图适合于表达内部结构不在同一平面的形体。
1
1
1
1
(b) 阶梯剖面图
1-1
P
2
P
1
(a) 阶梯剖面图的形成
剖切平面
小结
一、剖面图的基本概念
二、剖面图的标注
三、剖面图的图示方法及绘制
剖开→移去→投影→画出
剖面图的标注由剖切符号和剖切符号的编号
剖切符号：
①剖切位置线长6-10mm的粗实线
②投射方向线长4-6mm的粗实线
剖切符号的编号：采用阿拉伯数字或大写拉丁字母按顺序由左至右、由下至上连续编排，并注写在投射方向线的端部。
四、剖面图的分类
1.全剖面图
2.半剖面图
3.局部剖
4.阶梯剖
