(共22张PPT)
制图的基本标准
图纸幅面和格式
2

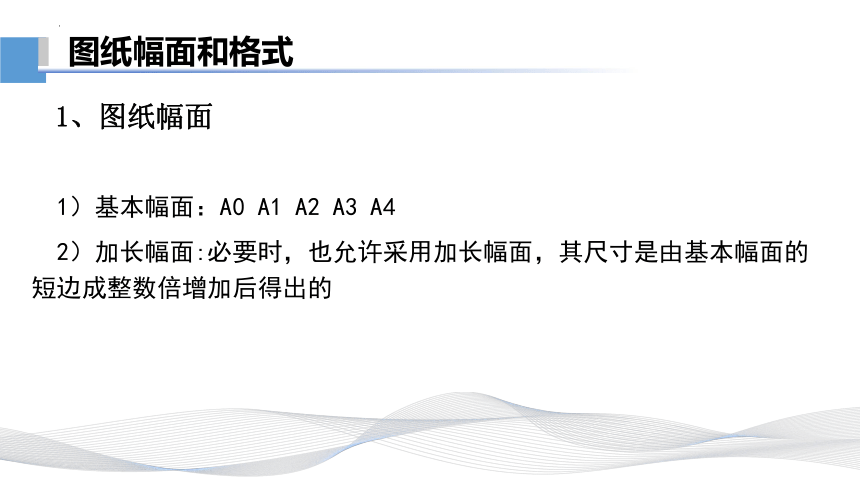

1）基本幅面：A0 A1 A2 A3 A4
2）加长幅面:必要时，也允许采用加长幅面，其尺寸是由基本幅面的短边成整数倍增加后得出的
图纸幅面和格式
1、图纸幅面
A0
841
1189
0
A1
594
必要时，可以选用所规定的加长幅面。
幅面的尺寸由基本幅面的短边乘整数倍增加后得出。
420
A2
297
A3
210
A4
630
1051
A4 5
A4 4
A4 3
A3 3
A3 4
891
1261
1471
1682
1982
2102
2523
1486
1783
2080
2378
图纸幅面和格式
1、图纸幅面

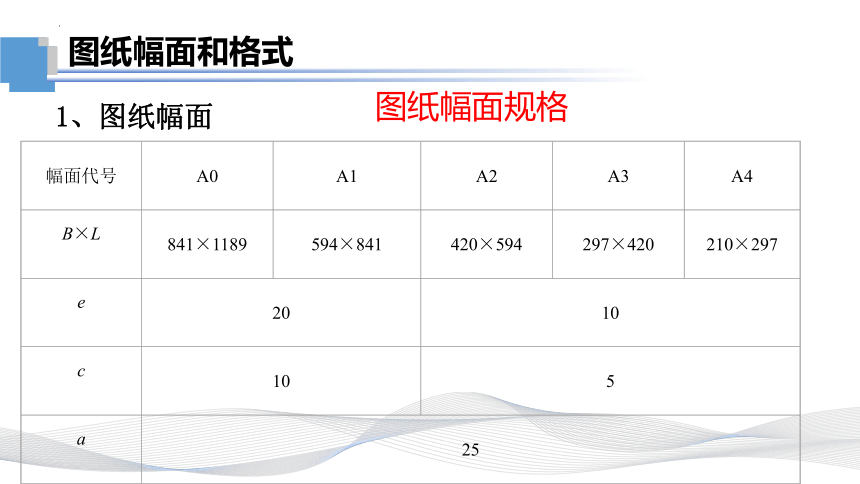

图纸幅面规格
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
e
20
10
c
10
5
a
25
图纸幅面和格式
1、图纸幅面
图框格式分为不留装订边和留装订边两种。但同一产品图样只能采用一种格式。无论哪种格式的图纸，其图框线均应采用粗实线绘制。装订时可采用A4幅面竖装或A3,A2幅面横装。
图纸幅面和格式
2、图框格式
留装订边
图纸幅面和格式
2、图框格式

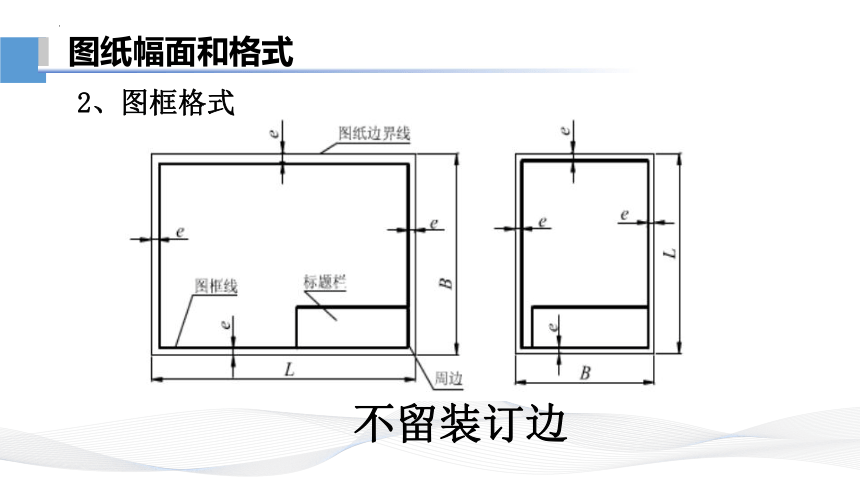

不留装订边
图纸幅面和格式
2、图框格式
图纸幅面和格式
3、标题栏
简化标题栏
图纸幅面和格式
3、标题栏
比 例
11
图样中图形与其实物相应要素的线性尺寸之比称为比例。
比例有三种类型：原值比例、放大比例、缩小比例。比值为1的比例，即1:1，称为原值比例；比值大于1的比例，如：2:1等，称为放大比例；比值小于1的比例，如：1:2等，称为缩小比例。但是，不管用哪种比例绘制图形，图中的尺寸均应按照实物的实际大小进行标注。
比例（GB/T 14690-93）
不同比例绘制的图形
比例
标准比例
比 例
种 类
优先选取
允许选取
原值比例
1:1
放大比例
5:1 2:1 5×10n:1 2×10n:1
4:1 2.5:1
4×10n:1 2.5×10n:1
缩小比例
1:2 1:5 1:2×10n 1:5 ×10n
1:10 1:10×10n
1:1.5 1:2.5 1:1.5×10n 1:2.5×10n 1:3 1:3×10n
1:4 1:4×10n
1:6 1:6×10n
比例
字 体
15
图样上除了表达机件的图形外，还要用文字和数字说明机件的大小、技术要求和其他内容。在图样中书写字体必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。
1. 汉字
字体的号数，称为字体高度，用 h 表示。其公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。
汉字应写成长仿宋体字，并应采用国家正式推行的简化字。汉字的高度不应小于3.5mm，其字宽一般为h/√2。
如书写更大的字，其字体高度应按 的比率递增。
字体（GB/T14691—1993)
字体示例：
字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线成75度。
字母和数字按笔画宽度又分为A型和B型两类，A型字体的笔画宽度（d）为字高（h）的1/14，B型字的笔画宽度为字高的1/10，即B型字体比A型字体的笔画要粗一点。
字体
2、字母和数字
字体示例：
字体
斜体：
直体：
0 1 2 3 4 5 6 7 8 9
Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
abcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXY
abcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXY
字体
图 线
20
图线分为粗、细两种。图线宽度(d)的推荐系列为 0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2.0mm。粗实线的宽度应按图的大小和复杂程度，在0.5 ～ 2毫米之间选择，细线的宽度约d/2。
在同一图样中，同类图线的宽度应一致。
图线（GB/T17450 — 1998）
1、图线的型式及应用
极限位置的轮廓线、相邻辅助零件的轮廓线等
约d/2
双点画线
有特殊要求的线或表面的表示线
d
粗点画线
轴线、对称中心线等
约d/2
细点画线
不可见轮廓线；不可见过渡线
约d/2
虚线
断裂处的边界线、视图和剖视的分界线
约d/2
双折线
断裂处的边界线、视图和剖视的分界线等
约d/2
波浪线
尺寸线、尺寸界线、剖面线、重合断面的轮廓线及指引线等
约d/2
细实线
可见轮廓线；可见过渡线
d
粗实线
图线应用举例（见图1-24）
图线宽度
图线型式
图线名称
