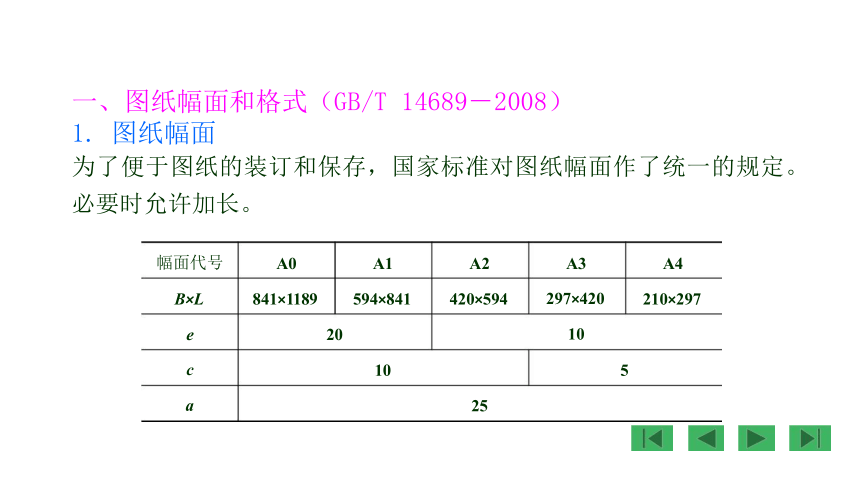

一、图纸幅面和格式（GB/T 14689－2008）
1. 图纸幅面
为了便于图纸的装订和保存，国家标准对图纸幅面作了统一的规定。
必要时允许加长。
幅面代号
A0
A1
A2
A3
297×420
10
A4
B×L
841×1189
594×841
420×594
210×297
e
c
a
20
10
5
25

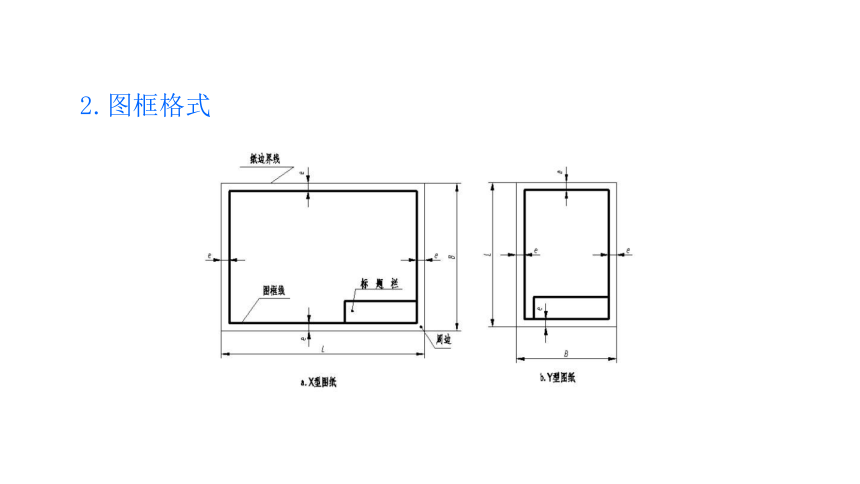

2.图框格式

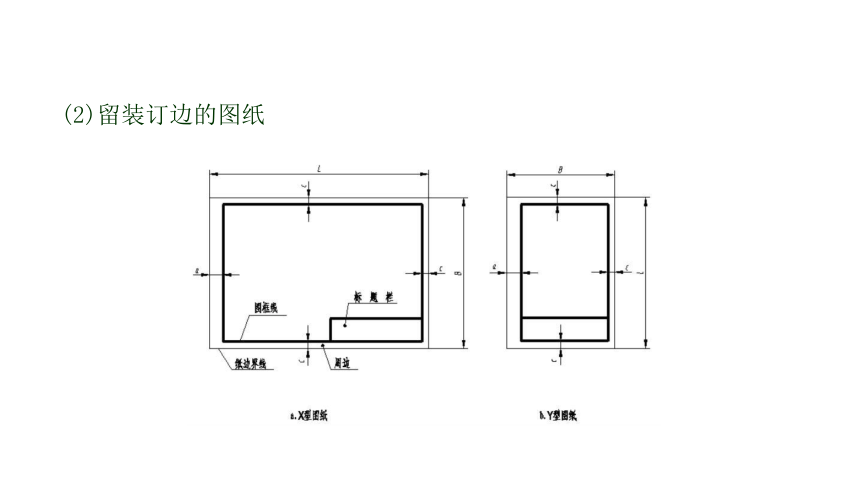

(2)留装订边的图纸

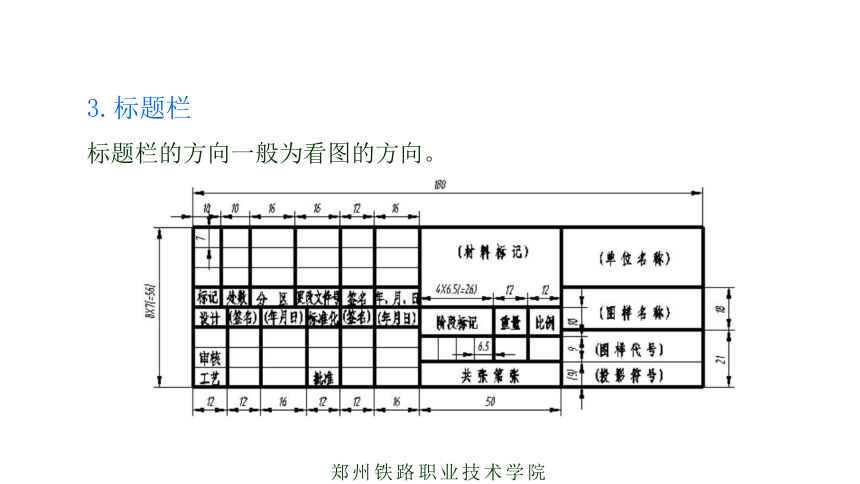

3.标题栏
标题栏的方向一般为看图的方向。
郑州铁路 职业技术学院

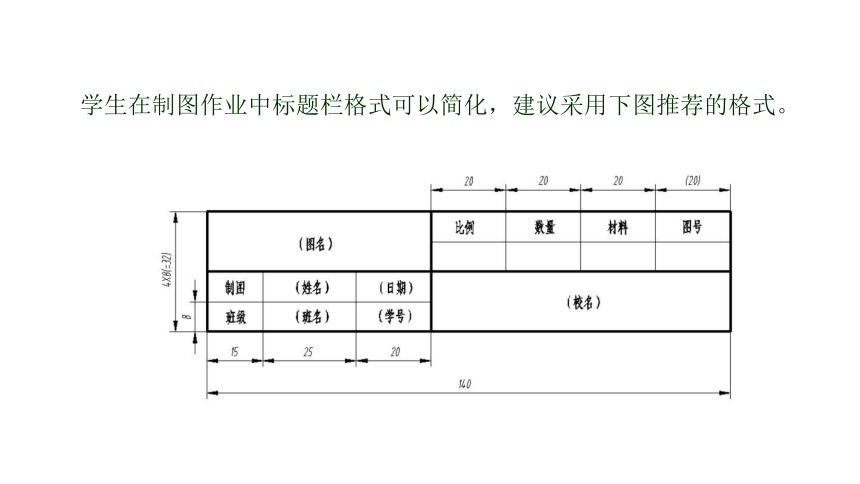

学生在制图作业中标题栏格式可以简化，建议采用下图推荐的格式。
二、比例（GB/T 14690－1993）
比例是指图中图形与其实物相应要素的线性尺寸之比。
比例分三种：原值比例、放大比例和缩小比例。
种 类
比 例
原值比例
1:1
5:1
5×10n:1
2:1
2×10n:1
(4:1)
(2.5:1)
放大比例
缩小比例
1×10n:1
(4×10n:1) (2.5×10n:1)
(1:3)
(1:3×10n)
(1:4)
(1:4×10n)
(1:6)
(1:1.5)
(1:1.5×10n)
(1:2.5)
1:2
1:2×10n
1:5 1:10
1:5×10n
1:1×10n
(1:2.5×10n)
(1:6×10n)
郑州铁路 职业技术学院
比例的选用
(1)为了在图样上直接获得实际机件大小的真实概念，应尽量采用
1:1的比例绘图
(2)如不宜采用1:1的比例时，可选择放大或缩小的比例。但标注尺
寸一定要注写实际尺寸。
(3)应优先选用“比例系列一”中的比例。
15
举例
60°
15
60°
15
20
60°
20
20
1∶2
1∶1
2∶1
三、字体（GB/T 14691－1993）
在图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排
列整齐。
字体高度代表字体的号数，用ｈ表示，其公称尺寸系列为1.8、2.5、
3.5、5、7、10、14、20（单位ｍｍ）。如需要书写更大的字，其字体
高度应按照 的比例递增。
郑州铁路 职业技术学院
1.汉字
汉字应写成长仿宋体
汉字的高度不应小于3.5ｍｍ，其字宽一般为
h/ 2
2. 字母和数字
字母和数字分为A型和B型。
同一图样上，只允许选用一种型式的字体。
字母和数字可写成直体和斜体。
斜体字的字头向右倾斜，与水平基准线成75 。
A型
B型
四、图线（GB/T 17450－1998、GB/T 4457-2002)
1.线型的种类和应用
国家标准《机械制图》规定的图形是用各种不同粗细和型式的图线画
成的，不同的图线在图样中表示不同的含义。绘制图样时，应采用下
表中规定的图线型式来绘图。
名 称
线 型
宽度
主要应用
粗实线
d
可见轮廓线、剖切符号用线
尺寸线、尺寸界线、指引线和基准线、
短中心线、剖面线、重合断面的轮廓线，
过渡线、辅助线、投影线
细实线
d/2
粗虚线
细虚线
d
允许表面处理的表示线
d/2
d/2
不可见轮廓线
轴线、对称中心线、孔系分布中心线、
剖切线
细点画线
粗点画线
d
限定范围表示线
细双点画
线
相邻辅助零件的轮廓线、可动零件的极
限位置的轮廓线、轨迹线、中断线
d/2
波浪线
双折线
d/2
d/2
断裂处边界线、视图与剖视图的分界线
断裂处边界线、视图与剖视图的分界线
郑州铁路 职业技术学院
图线的应用示例
2.图线的画法
五、尺寸标注（GB/T 4458.4－2003）
尺寸是图样中的重要内容之一，是加工、制造、 质检、装配的重要依据。
1.尺寸标注的基本规则
（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的
大小及绘图的准确度无关。
（2）图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，
不需标注单位符号（或名称），如采用其他单位，则应注明相应的单
位符号。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则
应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构特征
最清晰的图形上。
郑州铁路 职业技术学院
2.尺寸标注的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字
三个基本要素。
尺寸线的终端有两种形式
尺寸界线
尺寸线
～6d
45°
d
h
为字高
为粗实线粗度
(a)箭头终端画法
(b)斜线终端画法
3．常见尺寸注法示例
图
例
说
明
直
线
尺
串列尺寸,箭头对齐.
(a)好
寸
的
注
法
(b)不好
并列尺寸,小在内.大在外,
尺寸线 间隔不小于7-10mm
(a)正确
(b)错误
直
径
尺
寸
注
法
0
1. 标注直径,应在尺寸数字前加注符号" "
2. 直径尺寸线应通过圆心或平行直径,
小圆尺寸线方向应指向圆心.
1
0
2
5
3. 直径尺寸线与圆周或尺寸界线接触处
2
处画箭头
4
终端.
4. 不完整圆的尺寸线应超过半径.
