(共21张PPT)
制图的基本标准
为使工程制图基本统一，中华人民共和国建设部颁布重新
修订的国家标准《房屋建筑制图统一标准》（GB/T 50001—2017），该标准适用于手工制图和计算机制图。
图幅
字体
比例
图线
尺寸标注
图幅

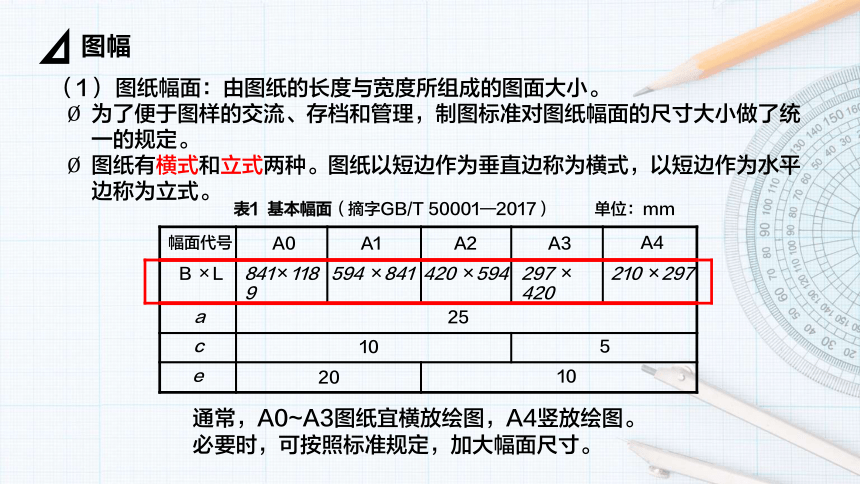

（1） 图纸幅面：由图纸的长度与宽度所组成的图面大小。
为了便于图样的交流、存档和管理，制图标准对图纸幅面的尺寸大小做了统一的规定。
图纸有横式和立式两种。图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
幅面代号 A0 A1 A2 A3 A4
B × L 841×1189 594 × 841 420 × 594 297 × 420 210 × 297
a 25
c 10 5
e 20 10
通常，A0~A3图纸宜横放绘图，A4竖放绘图。
必要时，可按照标准规定，加大幅面尺寸。
表1 基本幅面（摘字GB/T 50001—2017） 单位：mm
图幅
A0
A1
A2
A3
A4
420
297
210
1189
841

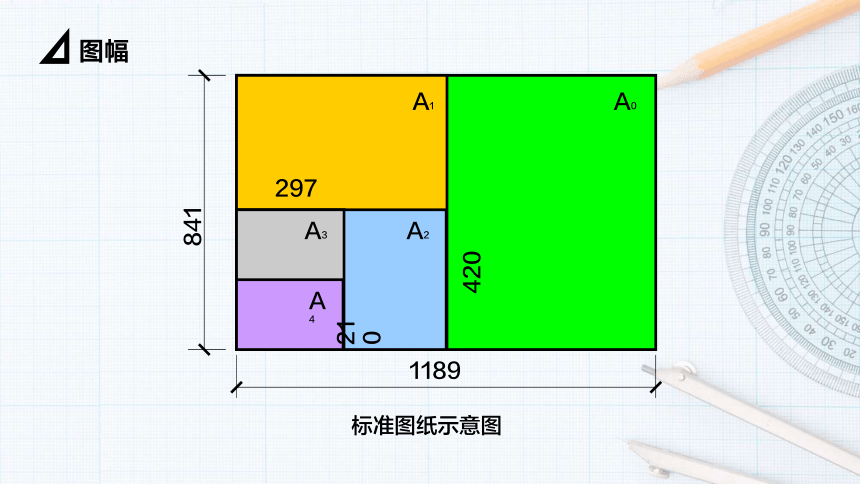

标准图纸示意图
图幅

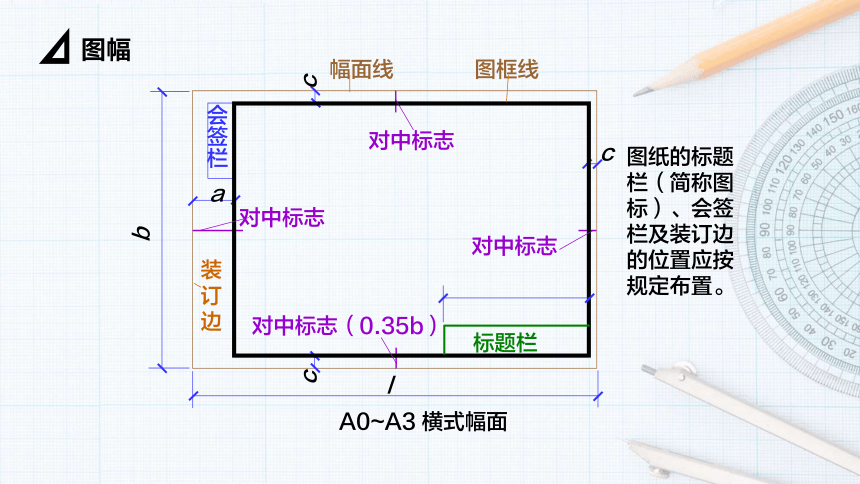

图纸的标题栏（简称图标）、会签栏及装订边的位置应按规定布置。
l
b
装
订
边
对中标志（0.35b）
对中标志
对中标志
对中标志
幅面线
会签栏
标题栏
c
c
c
a
A0~A3 横式幅面
图框线
图幅

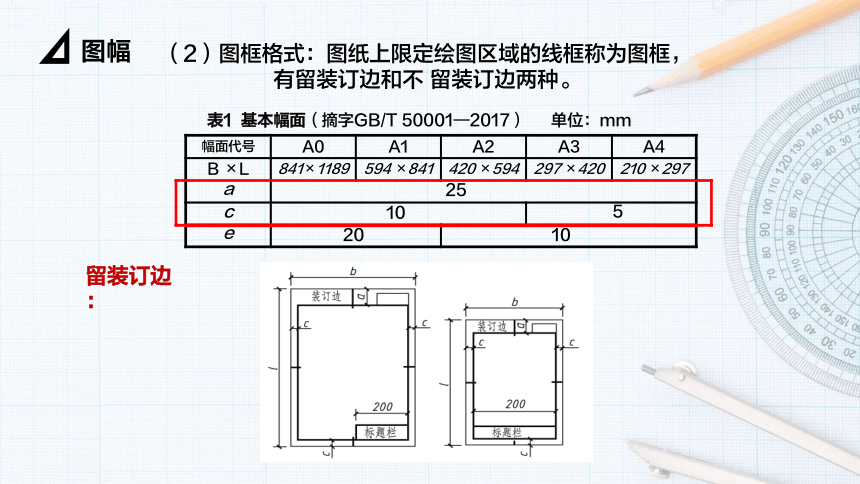

（2）图框格式：图纸上限定绘图区域的线框称为图框，
有留装订边和不 留装订边两种。
表1 基本幅面（摘字GB/T 50001—2017） 单位：mm
留装订边：
幅面代号 A0 A1 A2 A3 A4
B × L 841×1189 594 × 841 420 × 594 297 × 420 210 × 297
a 25
c 10 5
e 20 10
图幅
表1 基本幅面（摘字GB/T 50001—2017）
单位：mm
幅面代号 A0 A1 A2 A3 A4
B × L 841×1189 594 × 841 420 × 594 297 × 420 210 × 297
a 25
c 10 5
e 20 10

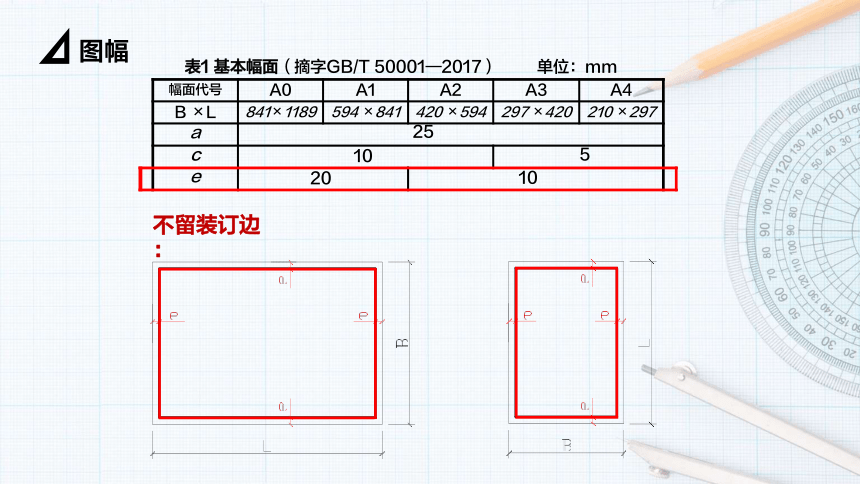

不留装订边：
图幅
标题栏

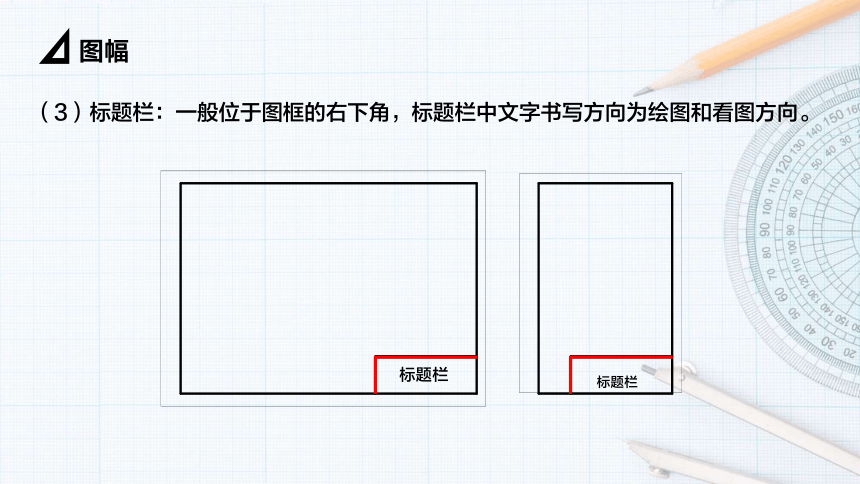

（3）标题栏：一般位于图框的右下角，标题栏中文字书写方向为绘图和看图方向。
标题栏
图幅

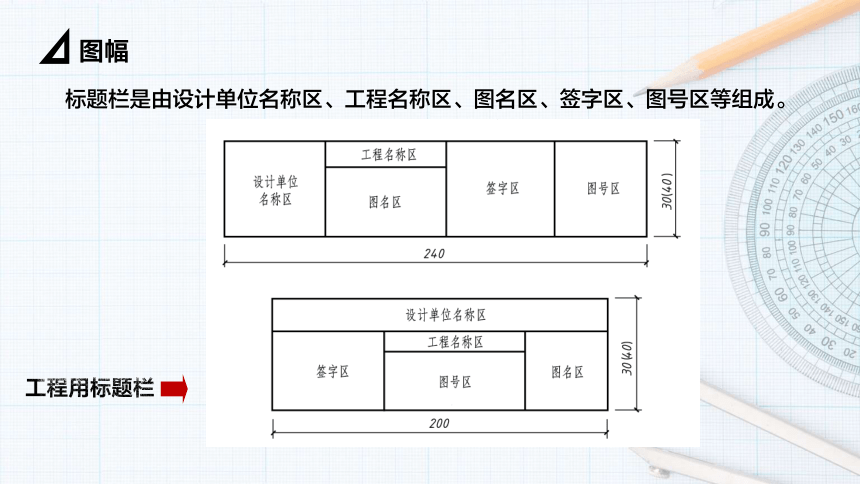

标题栏是由设计单位名称区、工程名称区、图名区、签字区、图号区等组成。
工程用标题栏
图幅
学生作业用标题栏
图幅
图幅
（4）会签栏
比例
比例的含义
图样的比例，是指图形与实物相对应的线形尺寸之比。
比例的符号为“:”，比例应以阿拉伯数字表示，如1:1、1:100等。
比例的大小，是指其比值的大小，如1:50大于1:100。
比例
比例的注写
比例宜注写在图名的右侧，字的基准线应取平；
比例的字高宜比图名的字高小一号或两号。
比例
比例的选用
绘图所用的比例，应根据图样的用途以及被绘对象的复杂程度，从下表中选用，并优先使用表中的常用比例。
图线及其画法
图线
（1）图线的宽度
图线的宽度（简称线宽）b，宜从下列线宽系列中选取：
2.0、1.4、1.0、0.7、0.5 、0.35 mm。
线宽比 线宽组
b 2.0 1.4 1.0 0.7 0.5 0.35
0.5b 1.0 0.7 0.5 0.35 0.35 0.18
0.25b 0.5 0.35 0.25 0.18 - -
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
（2）图线类型及用途
园林工程建设制图，应选用相应图线。
图线及其画法
比例
图线及其画法
图线及其画法
绘制图线时，应注意以下问题：
（1）同一张图纸内，相同比例的各图样，应选用相同的线宽组。
（2）相互平行的图线，其间隙不宜小于其中的粗线宽度,且不宜小于0.7 mm。
（3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
（4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用细实线代替。
图线的画法
图线及其画法
（5）单点长画线或双点长画线的两端，不应是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。
（6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。
（7）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
交于线段
虚线是实线的延长线时交于空隙
细实线作圆中心线
细单点长画线作圆中心线
注：虚线与实线、虚线与单（双）点画线、虚线与虚线、单（双）点画线与实线、单（双）点画线与单（双）点画线相交，一般情况都应交于线段。
图线的画法
