组合体的尺寸标注
组合体的尺寸标注

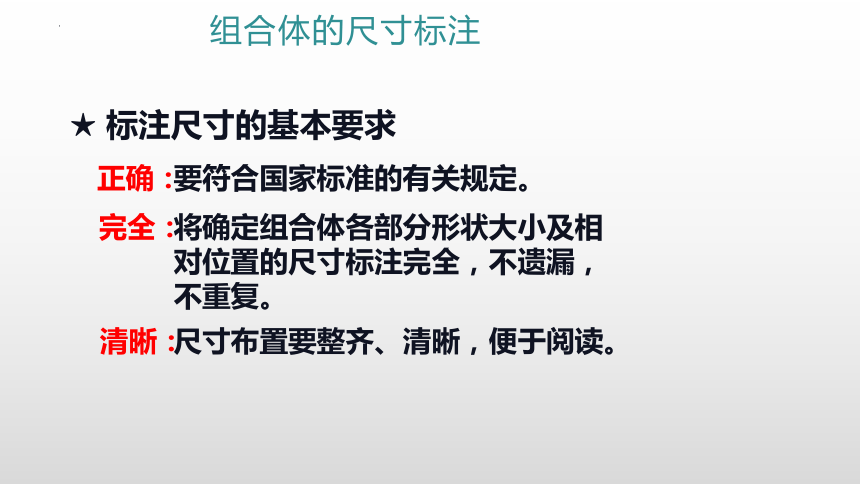

★ 标注尺寸的基本要求
正确：
完全：
要符合国家标准的有关规定。
将确定组合体各部分形状大小及相对位置的尺寸标注完全，不遗漏，不重复。
清晰：
尺寸布置要整齐、清晰，便于阅读。
教学导航
⑴ 定形尺寸：
确定各基本体形状和大小的尺寸。
⑵ 定位尺寸：
确定各基本体之间相对位置的尺寸。
⑶ 总体尺寸：
物体长、宽、高三个方向的最大尺寸。
要标注定位尺寸，必须先选定尺寸基准。物体有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。通常以物体的底面、端面、对称面和轴线作为基准。
组合体的尺寸标注

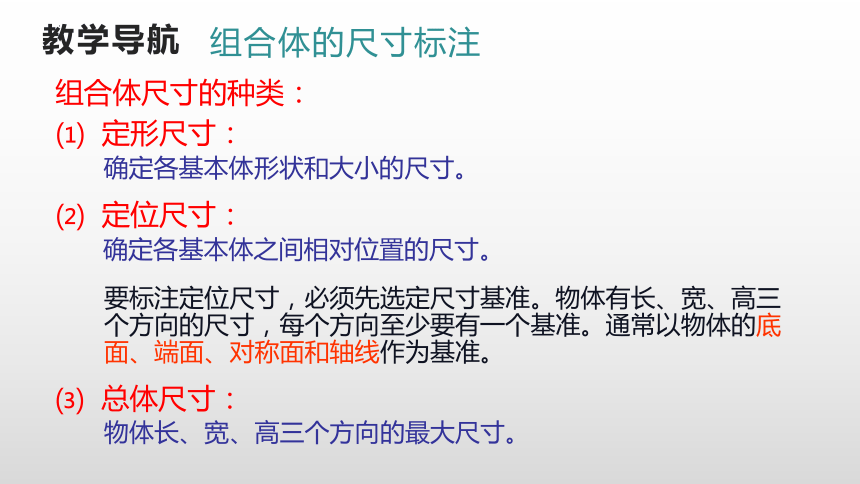

组合体尺寸的种类：
教学导航
组合体的尺寸标注

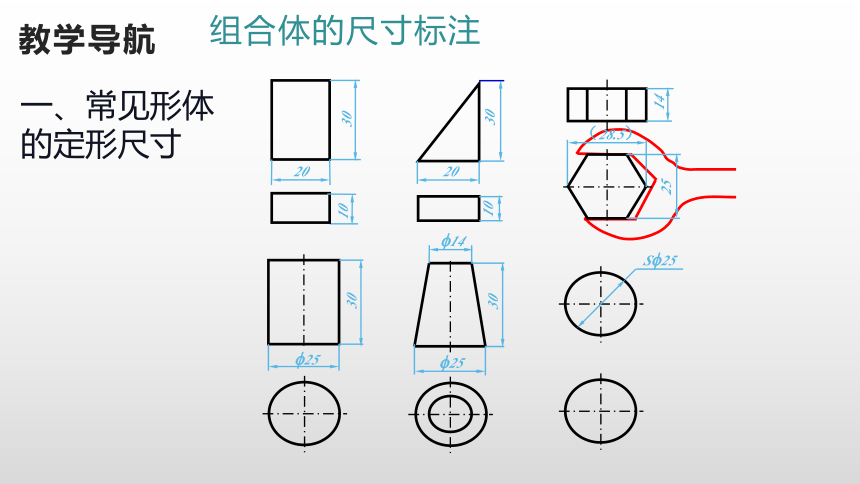

一、常见形体的定形尺寸
10
30
20
（28.5）
25
14
30
25
14
30
25
10
30
20
S 25
教学导航
组合体的尺寸标注

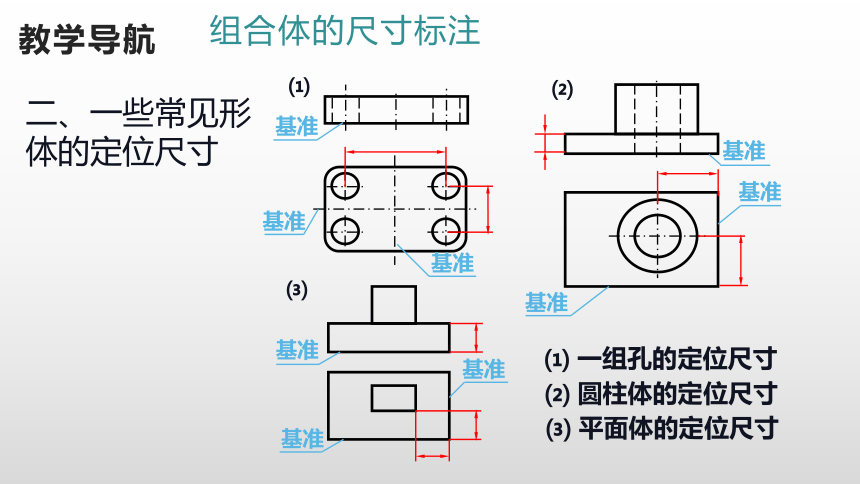

二、一些常见形体的定位尺寸
⑴ 一组孔的定位尺寸
⑶ 平面体的定位尺寸
⑵ 圆柱体的定位尺寸
基准
基准
基准
⑶
基准
基准
基准
⑵
基准
基准
⑴
基准
教学导航
组合体的尺寸标注
☆ 标注定形、定位尺寸时应注意的问题

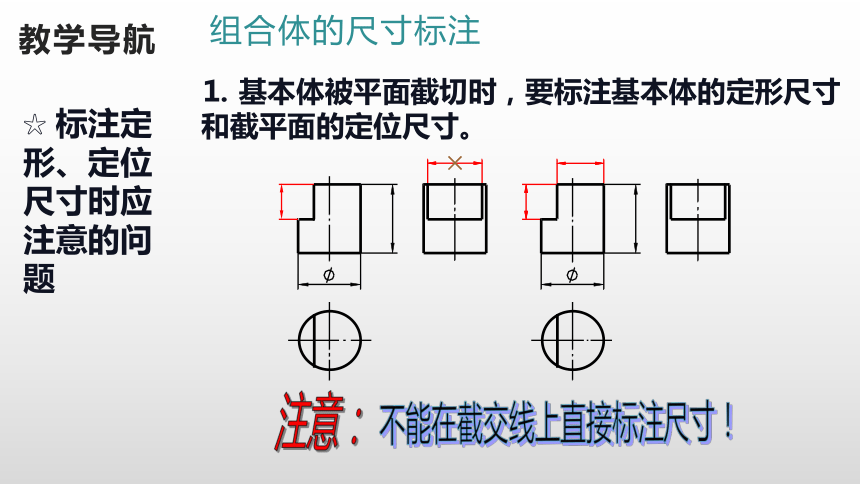

⒈ 基本体被平面截切时，要标注基本体的定形尺寸和截平面的定位尺寸。
×
注意：
不能在截交线上直接标注尺寸！
教学导航
组合体的尺寸标注
R


注意：
不能在相贯线上直接标注尺寸！

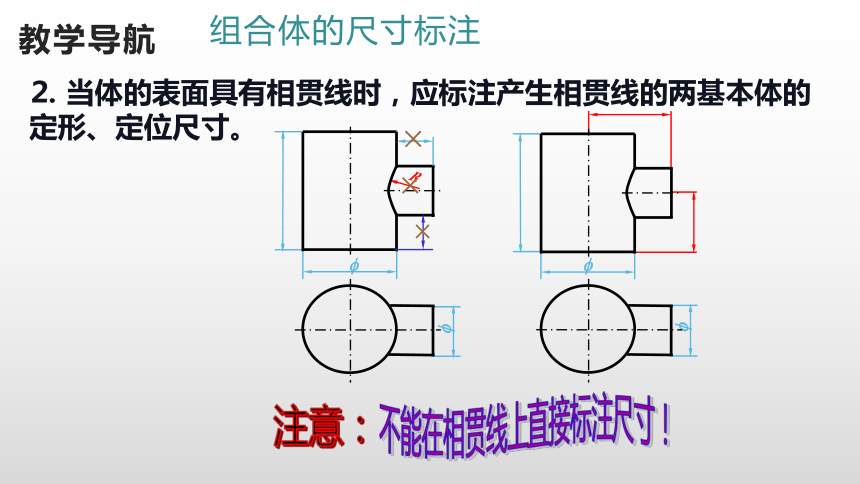

⒉ 当体的表面具有相贯线时，应标注产生相贯线的两基本体的定形、定位尺寸。
×
×


×
教学导航
组合体的尺寸标注
⒊ 对称结构的尺寸不能只注一半。
错误！
正确！
教学导航
组合体的尺寸标注
三、组合体的总体尺寸
1. 总体尺寸有时可能就是某形体的定形或定位尺寸，这时不再注出。当标注总体尺寸后出现多余尺寸时，需调整，避免出现封闭尺寸链。
例：
有多余尺寸
调整
教学导航
组合体的尺寸标注
2. 当组合体的某一方向具有回转结构时，由于注出了定形、定位尺寸，该方向的总体尺寸不再注出。
2×
②


R
×
×
×
×
2×
①
R

教学导航
组合体的尺寸标注
四、尺寸的清晰标注
⒈ 应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
好！
不好！
4×
R
R
R
4×
R
R
R
教学导航
组合体的尺寸标注
⒉ 同心圆柱的直径尺寸，最好注在非圆的视图上。
好！
不好！



4×

4×




教学导航
组合体的尺寸标注
⒊ 相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。
好！
不好！
R
R
