棱柱的投影特性及绘制

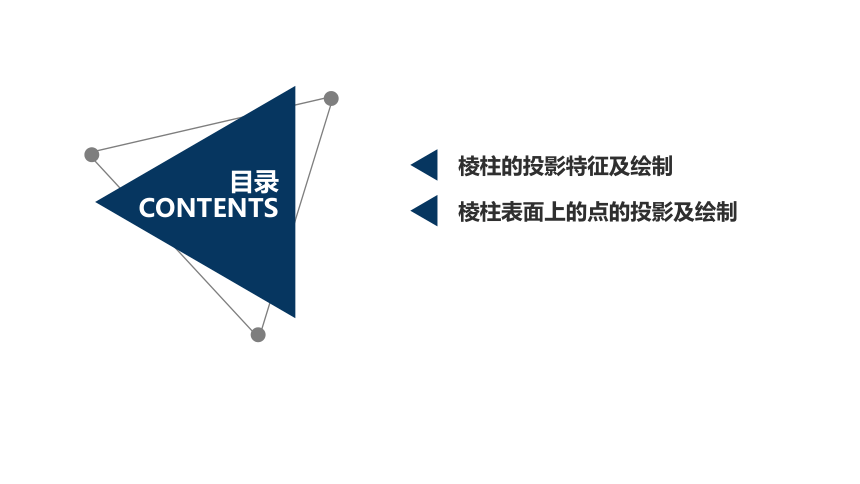

CONTENTS
目录
棱柱的投影特征及绘制
棱柱表面上的点的投影及绘制

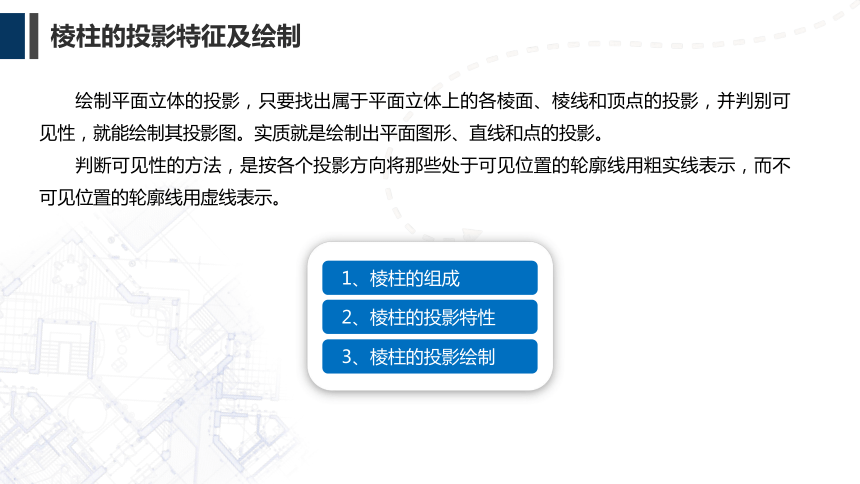

绘制平面立体的投影，只要找出属于平面立体上的各棱面、棱线和顶点的投影，并判别可见性，就能绘制其投影图。实质就是绘制出平面图形、直线和点的投影。
判断可见性的方法，是按各个投影方向将那些处于可见位置的轮廓线用粗实线表示，而不可见位置的轮廓线用虚线表示。
棱柱的投影特征及绘制
1、棱柱的组成
2、棱柱的投影特性
3、棱柱的投影绘制
棱柱的底面:棱柱中两个互相平行的面。
棱柱的棱面:棱柱中除两个底面以外的其余各个面。
棱柱的侧棱:棱柱中两个侧面的公共边。
棱柱的投影特征及绘制

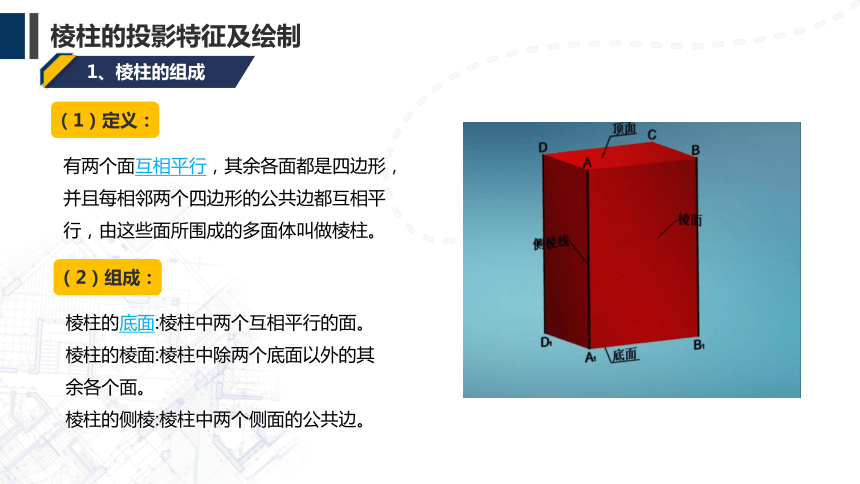

（1）定义：
有两个面互相平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行，由这些面所围成的多面体叫做棱柱。
（2）组成：
1、棱柱的组成

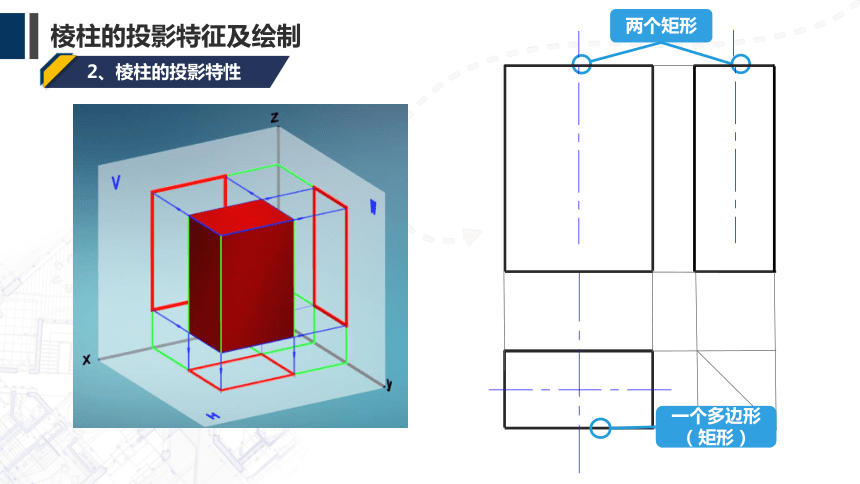

两个矩形
一个多边形（矩形）
棱柱的投影特征及绘制

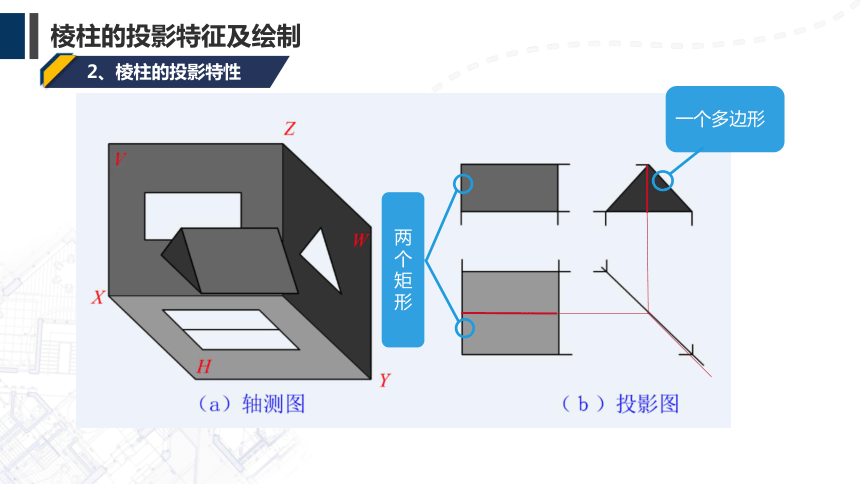

2、棱柱的投影特性
两个矩形
一个多边形
棱柱的投影特征及绘制
2、棱柱的投影特性

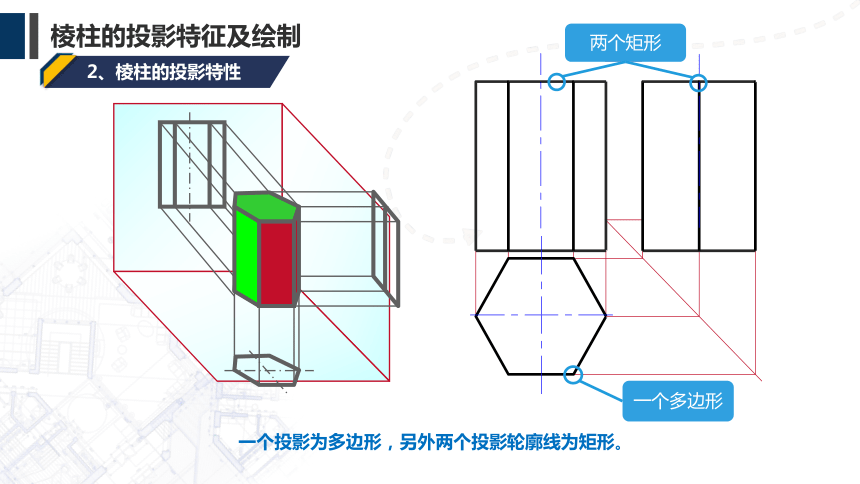

一个投影为多边形，另外两个投影轮廓线为矩形。
两个矩形
一个多边形
棱柱的投影特征及绘制
2、棱柱的投影特性
“长对正，高平齐、宽相等，前后对应”
棱柱的投影特征及绘制
3、棱柱的投影绘制
棱柱的投影标注
棱柱的投影特征及绘制
3、棱柱的投影绘制
课程总结
棱柱的组成
01
棱柱的投影特性
02
课后小结
棱柱的投影绘制
03
棱柱表面上点的投影及绘制
平面立体投影—— 棱柱的投影
基本要求
掌握棱柱体的投影特性及绘制方法
1
掌握在棱柱体表面上取点的方法
2
平面立体可看作是由若干个平面图形所围成的，所以在平面立体表面上取点或取线时，应把属于平面立体的棱面作为单独的平面来考虑。在平面立体的表面上取点、取直线的方法与在平面上取点、取线的方法基本相同，即一般为辅助线法。但要注意可见性的判别。
棱柱表面上的点的投影及绘制
A(B)
a
b
a
b
a(b)
注意棱柱表面上点的投影的可见性问题。
棱柱表面上的点的投影及绘制
A
B
a
a
a
例：棱柱表面上取点
棱柱表面上的点的投影及绘制
棱柱表面上的点的投影及绘制
已知三棱柱表面上的两条直线AB和BC的V面投影，求作直线AB和BC的另两面投影。
b″
课程总结
棱柱表面上的点的投影
01
棱柱表面上点的投影的可见性
02
课后小结
谢谢观看
