基本制图标准
图纸幅面
绘图比例
标注样式
标注符号
图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表中规定的图纸基本幅面尺寸。基本幅面有A0、A1、A2、A3、A4 ５种。
图纸幅面
图纸幅面
五种图纸幅面，是根据裁切的次数形成的，见下图。
图纸幅面
幅面尺寸 长边尺寸 长边加长后尺寸（mm）
A0 1189 1486 1635 1783 1932 2080 2378 　 　 　 　
A1 841 1051 1261 1471 1682 1892 2102
A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080
A3 420 630 841 1051 1261 1471 1682 1892
注：有特殊需要的图纸，可采用b×l 为841mm×891mm 与1189×1261mm的幅面
绘图时可以根据需要加长长边的尺寸，短边不可以加长，图纸的加长量为原图纸长边的1/8的倍数，加长后的尺寸应符合下表的规定。
表格帮我整理整齐
L
标题栏
B
图框线
周边
L
周边
图框线
B
标题栏
图纸上限定绘图区域的线框称为图框。必须用粗实线画出图框，其格式分为留装订边和不留装订边两种。
常用为留装订边的情况。
e=10 (A2、 A3、 A4 ）
c= 10(A0、A1、A2)
c=5 (A3、 A4 ）
a=25
e=20(A0、A1)
不留装订边
a
c
c
c
留装订边
e
e
e
e
图框
标题栏
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、比例等方面。其一般放置在绘图图纸的右下角，其中文字方向为看图方向，下图示为简化的标题栏。
会签栏
会签栏应放在图纸的左上角图框线处。会签栏内填写会签人员的专业、签名、日期。
图框图线
图纸的图框和标题栏，可采用下表的线宽。
　幅面代号 　图框线（mm） 标题栏外框线（mm） 标题栏分格线、会签栏线（mm）
A0、A1 　　1.4 　　　0.7 　　　　0.35
A2、A3、A4 　　　1.0 　　　0.7 　　　　0.35
表格帮我整理整齐

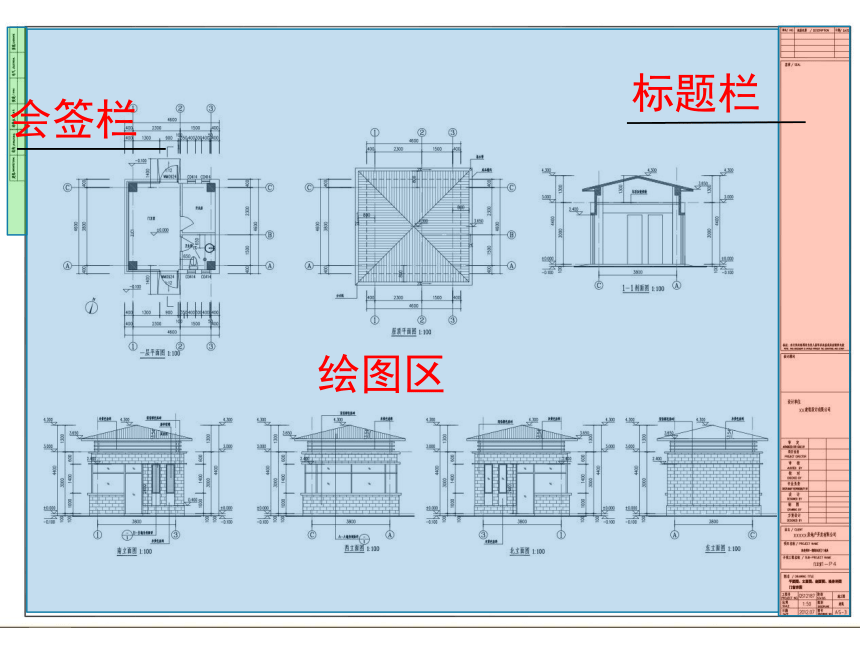

施工图界面
绘图区
会签栏
标题栏
比例
比例
建筑物尺度之大，无法按照1：1的比例绘制在纸上，需要按照一定的比例进行缩放之后，才能在图纸中进行如实的表达。
无论采用何种比例绘图，尺寸数值均按照原值标注出。
比例尺
标注样式
1、尺寸的组成
2、尺寸标注
1、尺寸的组成
图样中的尺寸由尺寸线、尺寸界线、尺寸起止符号和尺寸数字四部分组成。
尺寸界线
尺寸数字
尺寸线
起止符号
(1)尺寸线
它用以表示所标注尺寸的长度，应用细实线绘制，且必须与所标图形轮廓线段平行。
当尺寸线不是水平位置时，尺寸数字应按图例规定方向注写。
1、尺寸的组成
尺寸线
(2)尺寸界线
它用来限定所标注尺寸的范围，应用细实线绘制。尺寸界限一般从图形的轮廓线、轴线或中心线引出，但在引出处一端应与所标注的轮廓线保持不小于2mm的间距，另一端应超出尺寸线2~3mm 。
1、尺寸的组成
尺寸界线
>2mm
2~3mm
(3)起止符号
它表示尺寸的起始和终止点，一般用短斜线表示，短斜线为中粗线。其倾斜方向为尺寸界线顺时针旋转45o 。其长度一般为2~3mm。
1、尺寸的组成
起止符号
(4)尺寸数字
它为物体的实际尺寸，与图形比例无关。
建筑工程图上的尺寸单位，除标高以及总平面图以m为单位外，均必须以mm为单位。
尺寸数字应依据其读数方向注写在靠近尺寸线的中上方（水平方向尺寸）和中左方（竖直方向尺寸），水平方向的尺寸字头朝上，竖直方向尺寸字头朝左。
1、尺寸的组成
(1)尺寸的排列与布置
尺寸线与所标图形最外轮廓线的距离，不宜小于7mm，平行排列的尺寸线间隔宜为7~10mm。标注时小尺寸应离轮廓线较近，大尺寸应离轮廓线较远。（见图中所示）
2、尺寸标注
如果没有足够的注写位置，最外边的尺寸数字可以移开在尺寸界限外侧等。
不宜小于7mm
7~10mm
(2)半径、直径的尺寸标注
标注圆的直径时，应在直径数字前加符号“Ф”;
标注半径时，应在半径数字前加符号“R”。
2、尺寸标注
(3)角度、弧长和曲线图形的尺寸标注
2、尺寸标注
角度标注：常用弧线加箭头的方式标注，当角度较大时可以将标注数字和符号放在两条夹线内侧，当空间不够可以放外侧。
弧线标注：与直线类似，由起止线、尺寸线、截止线和数字组成。不同之处在于截止线可以是斜线也可以是箭头。尺寸线可以是直线也可以是弧线，一般情况均选择弧线。
标注符号
1、定位轴线
建筑工程图中确定主要承重构件（墙、柱等）位置的轴线，是施工定位、放线的重要依据。
定位轴线用点划线表示，并在其末端画一直径为8~10mm的细实线圆。
圆心应在定位轴线上或在延长线的折线上，并在圆内注明编号。
1、定位轴线
水平方向的编号采用阿拉伯数字从左到右顺序编写；
竖向编号应用大写阿拉伯字母从下至上顺序编写。
阿拉伯字母中的 I、O、Z不得使用。避免与数字1、2、3混淆。
没有 I
1、定位轴线
在两轴线之间，有时需要用附加轴线表示，附加轴线用分数编号。
附加轴号1/1
2、标高符号
标高用来表示建筑各部位的高度。标高符号用细实线的等腰三角形表示，三角形高约为3mm，其尖端应指至被注的高度。标高符号上的短横线为所需标注高度的界线，长横线之上或之下注出标高数字。
2、标高符号
标高数字以m为单位，注写到小数点以后第三位；
在总平面图中可注写到小数点后第二位；
零点标高注写±0.000；
正数标高不注写+；
负数标高需注写-。
根据标注位置情况，可以选择不同的方向摆放标高符号。
3、剖切符号
与剖面图截面图相同。
见实例。
具体知识不再重复讲解。
4、索引符号与详图符号
图纸中某一部位或构件，由于细部构造复杂，需要局部放大绘制，这种放大图就是详图。
通过索引符号和详图符号来反映该部位或构件与详图及其有关专业图样之间的关系。
索引符号圆的直径为10mm，用细实线表示。
中间画一条线，上段表达详图编号，下端表达所在图纸编号。
4、索引符号与详图符号
当索引出的详图与被索引的图在同一张图纸内时，再上半圆用阿拉伯数字注出该详图编号，在下半段画一段水平细实线；
当索引出的详图与被索引的图不在同一张图纸内时，在上半圆用阿拉伯数字注出该详图编号，在下半圆中用阿拉伯数字注出该详图所在图纸的编号。
4、索引符号与详图符号
当索引出的详图采用标准图例时，在圆的水平直径的延长线上加注标注图册编号；
当详图为剖面图（断面图）时，应在被剖切的部位绘制剖切位置线，引出线所在一侧定位剖切后的投影方向。
4、索引符号与详图符号
5.引出线
建筑物的某些部位需要用文字或者详图加以说明时，可用引出线（细实线）从该部位引出。引出线用水平方向的直线，或与水平方向成300 450 600 900的直线，或经上述角度再折为水平的折线。
文字说明注写再水平线上方或水平线端部。
索引详图的因出线，应对准索引符号的圆心。
6、连接符号
一部分图纸，如果绘制位置不够或者中间有重复可省略部分，可以用连接符号表示。
以折断线表示需要连接的部位，并在折断线两端靠图样一侧，用大写拉丁字母表示连接编号。
两个被连接的图样，必须用相同的字母编号。
7、指北针
指北针以直径24mm的圆为轮廓，用细实线绘制。
圆内绘制以指针，针尾宽为3mm。指示建筑项目的方向。
