剖面图与断面图
学习目标
1．了解剖面图和断面图的形成
及分类。
2．掌握剖面图和断面图的 识读
及作图方法。
投影图中实线表示可见轮廓，虚线表示不可见轮廓。对于内部形状复杂的物体，其投影图中将会出现很多虚线，易造成虚、实线交错，难以识读，也不便于标注尺寸，容易产生差错。
解决这个问题的最好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成看得见的部分，然后用实线画出这些内部构造的投影图，即本章所要讲述的剖面图与断面图。
一、 基本概念
1、剖面图的概念
如图1和图2所示，我们用一个假想的平行于某一投影面的剖切平面，把物体切成两部分，然后移去观者和剖切平面之间的一部分，将剩下的另一部分向该投影面进行投影，所得到的投影图称为剖面图。

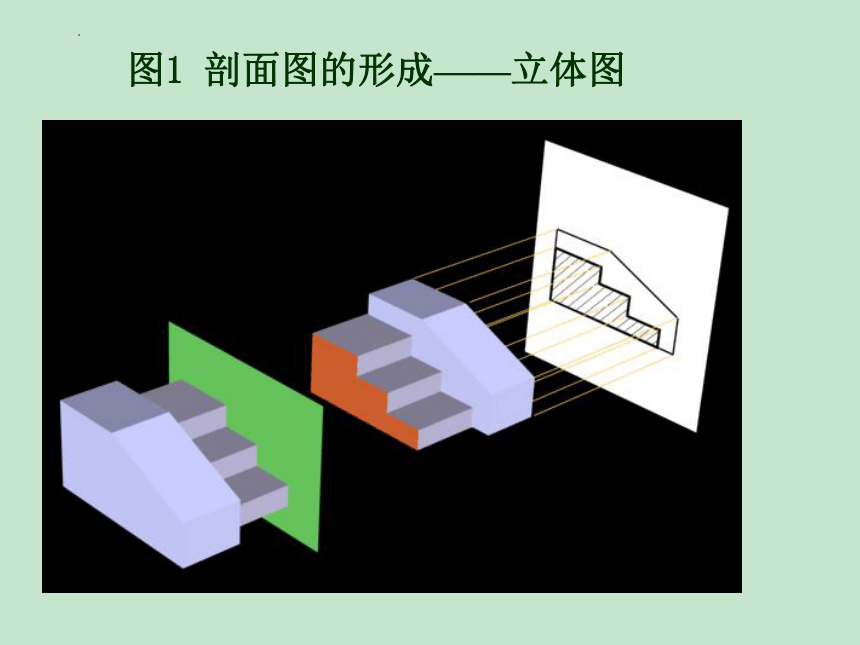

图1 剖面图的形成——立体图

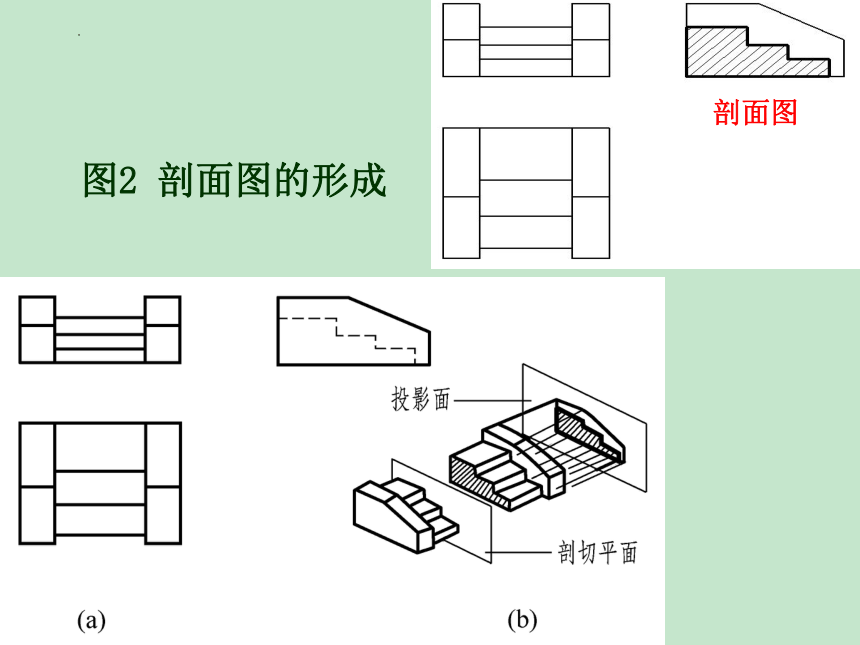

图2 剖面图的形成
剖面图
2、断面图的概念

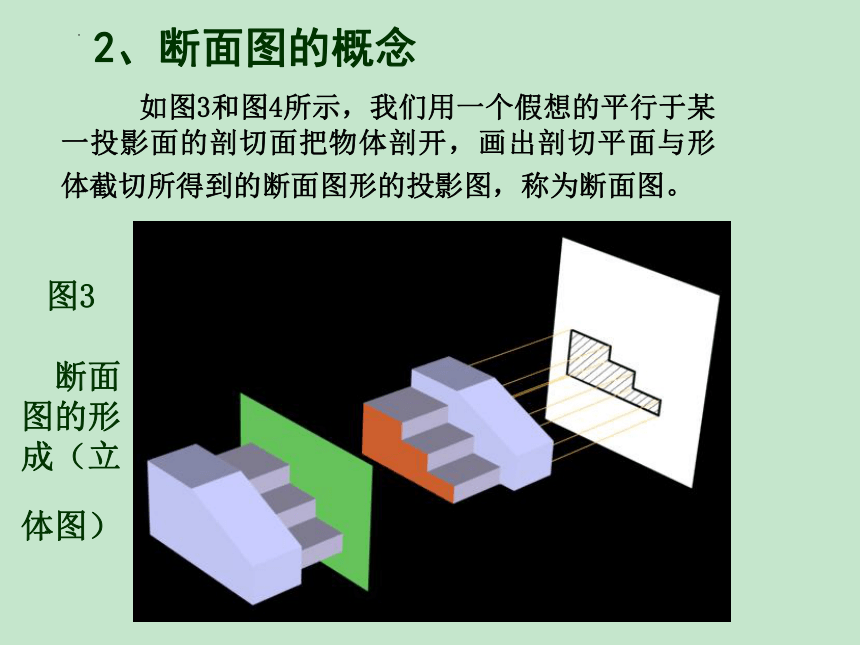

如图3和图4所示，我们用一个假想的平行于某一投影面的剖切面把物体剖开，画出剖切平面与形体截切所得到的断面图形的投影图，称为断面图。
图3
断面图的形成（立体图）

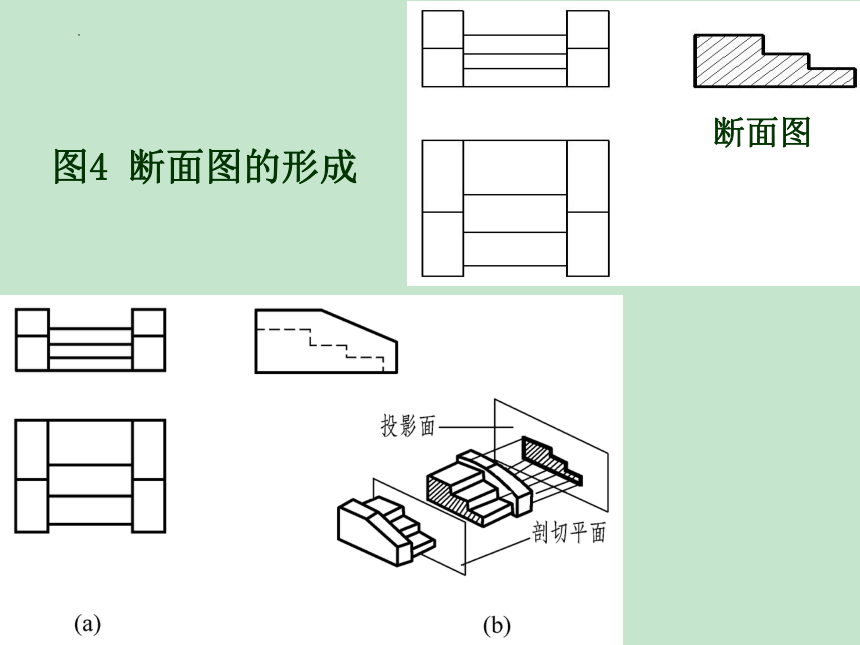

图4 断面图的形成
断面图

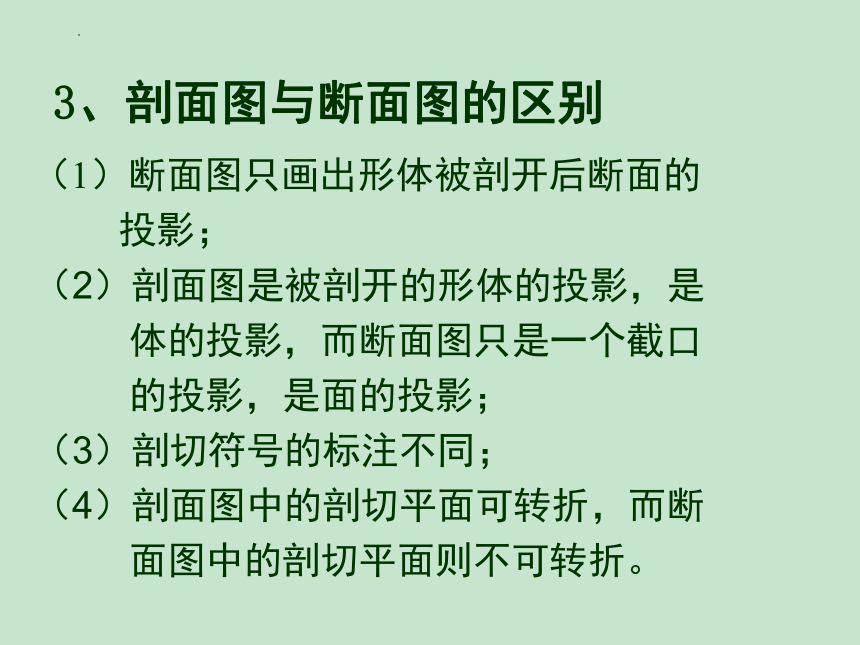

3、剖面图与断面图的区别
（1）断面图只画出形体被剖开后断面的
投影；
（2）剖面图是被剖开的形体的投影，是
体的投影，而断面图只是一个截口
的投影，是面的投影；
（3）剖切符号的标注不同；
（4）剖面图中的剖切平面可转折，而断
面图中的剖切平面则不可转折。

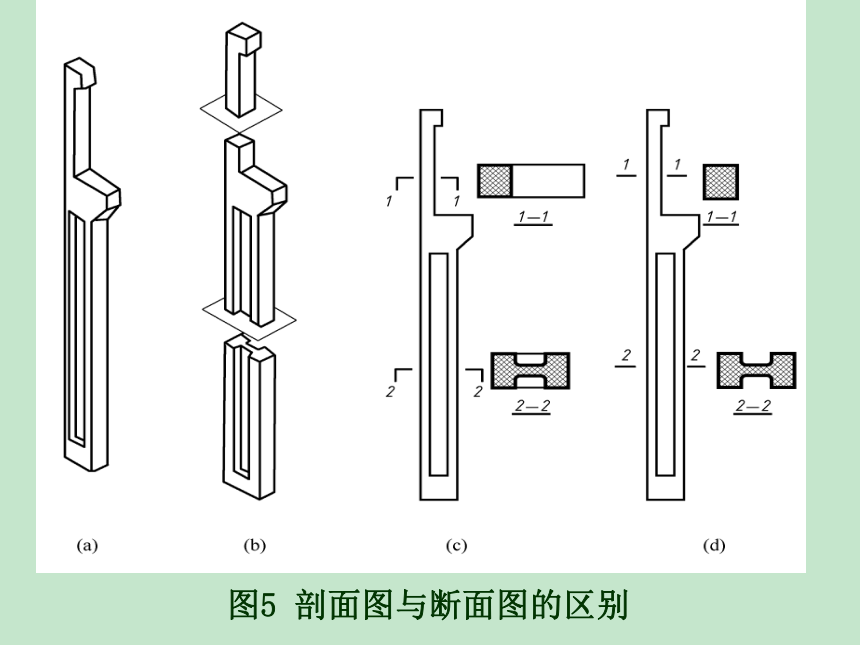

图5 剖面图与断面图的区别
二、剖面图的种类与画法
1、剖面图的类型
（1）全剖面图
假想用一个剖切平面将形体全剖开，然后画出形体的剖面图。这种剖面图称为全剖面图。
图6 房屋的剖面图
图7
景园剖面
图
（2）阶梯剖面图
一个剖切平面，若不能将形体上需要表达的内部构造剖开，可将剖切平面转折成两个互相平行的平面，将形体沿着需要表达的地方剖开，然后画出剖面图。所得的剖面图，称为阶梯剖面图，如上图6c的1-1 剖面图所示。
（3）局部剖面图
图8 杯形基础的局部剖面
（4）分层剖面图
图9 分层剖切剖面图
（5）半剖面图
图10 正锥壳基础的半剖面图
2、剖面图的画法
（1）剖切平面位置的确定
剖切平面位置的选择，要根据所绘形体的特征，一般应选在对称面上或者通过孔、槽等的中心线，并且要平行于某一投影面。
（2）剖面图的标注
1．用剖切位置线表示剖切平面的剖切位置。
2．剖切后的剖视方向用垂直于剖切位置线的短粗线
来表示。
3．剖切符号的编号，宜采用阿拉伯数字，按顺序从
左到右，由上至下连续编排，并注写在剖视方向
线的端部。
4．剖面图如与被剖切图样不在同一张图纸上，可在
剖切位置线的一侧注明其所在图纸的图纸号。
5．对习惯使用的剖切符号，以及通过构件对称平面
图的剖切符号，可以不在图上作任何标注。
6．在剖面图的下方或一侧，写上与该图相对应的剖
切符号的编号，作为该图的图号，并应在图名下
画一等长的粗实线。
图11 剖面图的画法
图12 剖切符号和编号
三、断面图的种类与画法
1、断面图的种类
（1）移出断面图
移出断面图是将断面图画在投影图之外。当一个形体有多个断面图时，可将其整齐地排列在投影图的四周，并且往往用较大的比例画出。
图13 移出断面图按顺序排列
（2）重合断面图
重合断面图是将断面图直接画在投影图内。重合断面图的比例与投影图相同，但图线应与投影图有所区别。
图14 重合断面图
（3）中断断面图
较长的形体且断面形状相同时，可将断面图画在形体中间断开处，称为中断断面图。
图15 中断断面图
2、断面图的画法
在断面图中，剖切平面位置的确定及图线的应用和剖面图相同。
断面图中剖切符号是由剖切位置线与剖切编号组成的。剖切位置线的画法同剖面图；编号用阿拉伯数字标在剖切位置线的一侧，并且编号数字所在的一侧，就表示断面图的投影方向 。
图16 断面图的画法
