建筑剖面图和建筑详图的识读
本次课要学会什么能力？
能识读建筑剖面图和建筑详图

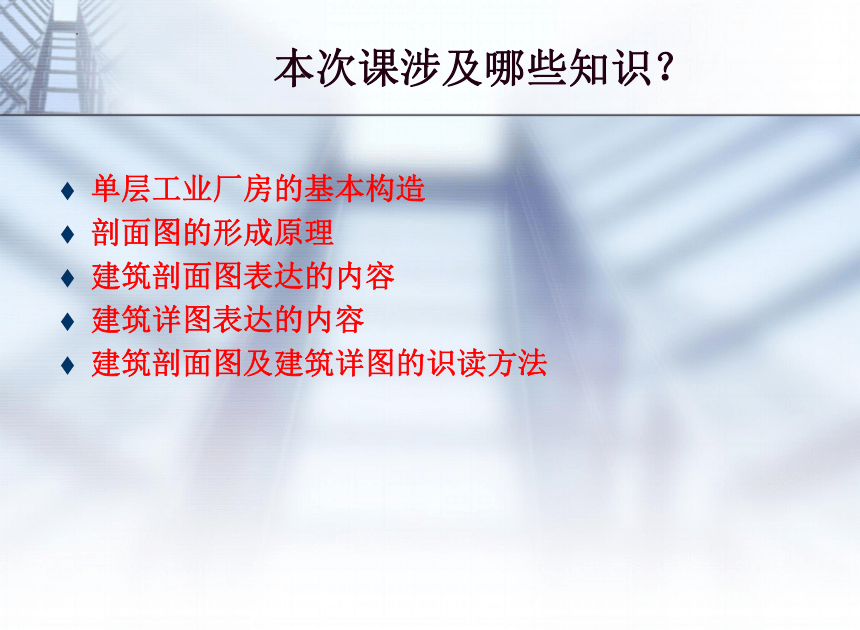

本次课涉及哪些知识？
单层工业厂房的基本构造
剖面图的形成原理
建筑剖面图表达的内容
建筑详图表达的内容
建筑剖面图及建筑详图的识读方法
单层工业厂房是什么样的？
单层工业厂房的总体构成？
单层工业厂房
屋盖系统
主体结构
围护结构
如：屋架、屋面梁、屋面板、屋面支撑和檩条等。
如：基础、基础梁、排架柱、抗风柱、吊车梁等。
如：外墙体、外墙板、门窗、幕墙等。
单层工业厂房的屋盖系统构成？
屋盖系统
屋盖承重构件
屋盖覆盖构件
如屋架、屋面梁等。
如屋面板、天沟板、等。

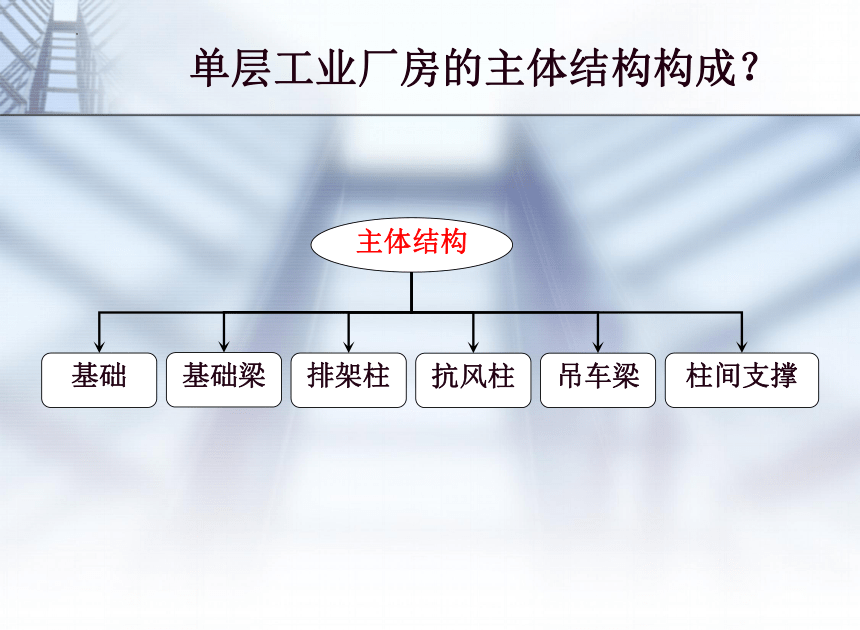

单层工业厂房的主体结构构成？
主体结构
基础
排架柱
柱间支撑
基础梁
抗风柱
吊车梁
单层工业厂房的围护结构构成？
围护结构
山墙（板）
圈梁
幕墙
纵向外墙（板）
门
窗

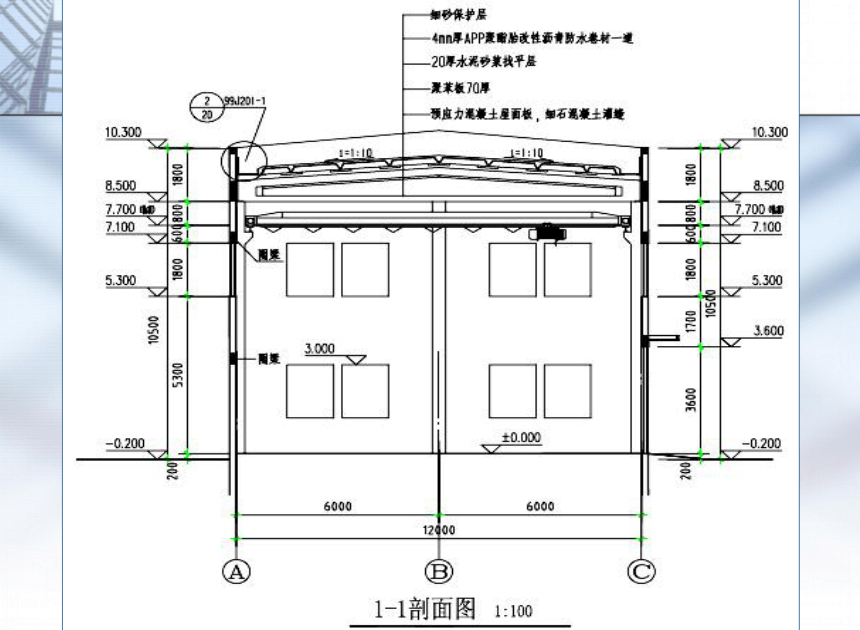

建筑剖面图是如何形成的？
建筑剖面图能起什么作用？
1. 表达建筑物的层高和总高；
2. 表达建筑物内部在高度方
向上的结构形式和主要构
件的控制高度等；
3. 表达屋面的形式（如平屋
面或坡屋面），以及坡屋
面的坡度等。
建筑剖面图表达的内容？
建筑剖面图表达的内容？
1. 屋面的形式——平屋面或坡屋面；
2. 屋面的坡向和坡度；
3. 建筑物的层高、总高。
4. 建筑物内、外墙上的门、窗、过梁等构配件的高度位置，即标高。
5. 建筑物屋面的保温、防水等详图做法。
建筑剖面图与建筑平面图如何对应？
《规范》要求，剖面图的剖切位置要表达在底层建筑平面图中，用剖切符号表示。
建筑剖面图该如何阅读？
1. 查阅建筑底层平面图——确认剖面图的剖切位置、视图
方向、剖面图数量；
2. 查阅建筑底层平面图的文字说明——确认剖面图所在的
建筑施工图号；
3. 看剖面图尺寸标注——了解各层层高，核对建筑标高和
结构标高是否相符；
4. 看屋面及楼面构造做法
5. 看楼梯间处剖面——了解楼梯间竖向布置情况。
6. 核对各层建筑平面及所有建筑剖面图——查看现有的建
筑剖面图，是否表达了建筑物所有位置在高度方向上的
信息。
什么是“建筑详图”？
建筑详图是表达建筑物各部位具体做法的图样，如各构件间如何连接、散水如何做才能不会发生沉降和断裂，屋面如何处理才能保温和防水等 。
建筑详图有三种表达方式：
1. 直接在图纸中绘出的方法
——主要用于国家标准图集中没有标准做法的情况；
2. 采用详图索引方式选用标准图集中的标准做法的方法
——主要用于常见位置的做法图集中已有的情况；
3. 原位文字表达的方法
——用于不用图样即可表达的情况。
直接在图纸中绘出的建筑详图
直接在图纸中绘出的建筑详图
建筑详图表达内容：
——墙身详图、窗台详图、楼地面详图及屋顶详图等。一般以剖面形式，大比例方式表达，以供直接指导施工之用。
采用详图索引方式选用标准图集的方法
和原位文字表达的方法
详图索引选用标准图集
原位文字表达的方法
《规范》对详图索引表达方法如何规定？
“详图索引表达方法”包含两个内容
——“索引符号”和“详图符号”。
“索引符号”和“详图符号”是一一对应关系，即：一个索引
符号对应一个详图符号。
索引符号
详图符号
如何阅读建筑详图？
1. 屋面做法详图一般会以文字形式表达在建筑剖面图中；
2. 建筑详图的索引符号一般会在建筑平面图及建筑剖面图中出现，位置可能在：散水处、坡道处、女儿墙处、变形缝处等；
3. 当发现建筑详图选用标准图集时，应核对建筑首页图中的标准
图集列表中是否有该图集，并核对图集中的详图是否与索引位置
的内容一致；
4. 最后要检查是否所有应该有详图的地方没有给出详图，并作为问
题向设计单位提出。
