建筑剖面图的识读
Reading of building section
课前引入

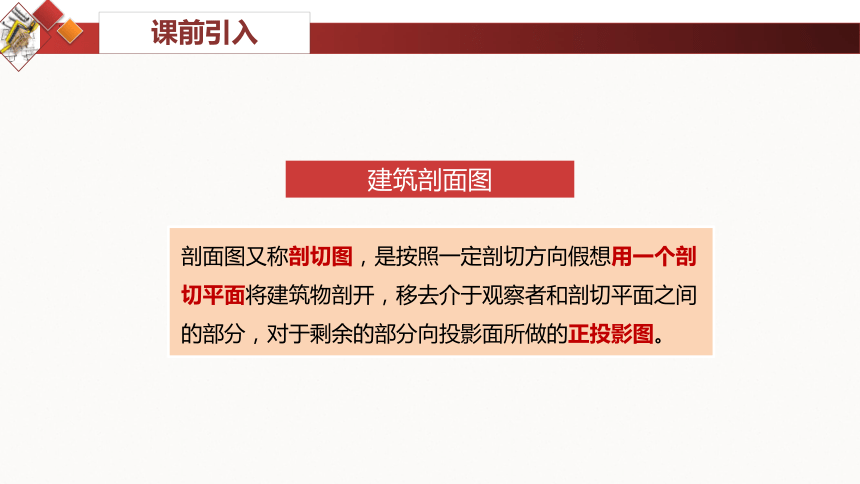

建筑剖面图
剖面图又称剖切图，是按照一定剖切方向假想用一个剖切平面将建筑物剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。
1
2
建筑剖面图的形成
图示内容
本节内容
一、建筑剖面图的形成
1.形成过程
1.用一个剖切平面将物体剖开
2.移去介于观察者和剖切平面之间的部分
3.剩余部分向投影面所做正投影图

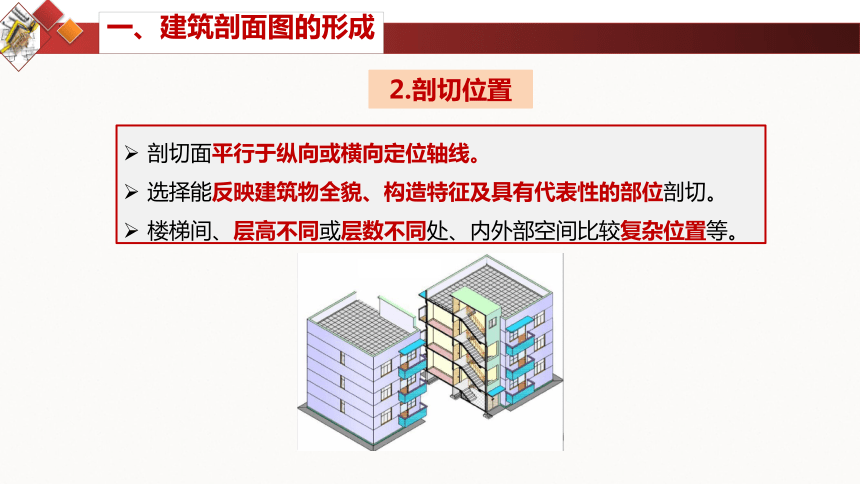

2.剖切位置
一、建筑剖面图的形成
剖切面平行于纵向或横向定位轴线。
选择能反映建筑物全貌、构造特征及具有代表性的部位剖切。
楼梯间、层高不同或层数不同处、内外部空间比较复杂位置等。
3.投影方向
一、建筑剖面图的形成
保留较好反映内部特征的部分
做正投影
1.被剖切到构件：
轮廓线用粗实线绘制或涂黑
2.没有切到、但沿投射方向可以看到的构件：用中实线绘制
一、建筑剖面图的形成
4.图示方法
1. 可见的主要结构和建筑构造部件
二、建筑剖面图的图示内容
（1）剖切到的构件：内外墙身、楼梯、屋面板、楼板、门窗、过梁及台阶等。
（2）未剖到但是能够看到的构件。
2.高度尺寸
二、建筑剖面图的图示内容
（1）外部尺寸：
门、窗、洞口高度、女儿墙高度、阳台栏杆高度
室内外高差、层高、总高度
（2）内部尺寸：
隔断、内窗、洞口、平台、吊顶等
二、建筑剖面图的图示内容
（3）层高：
建筑物各层之间以楼、地面面层(完成面)计算的垂直距离
结构层
面层
结构层
面层
2.高度尺寸
3.标高
二、建筑剖面图的图示内容
主要结构和建筑构造部件的标高：
室外地面
室内地面
楼面(含地下室)
平台、雨篷、吊顶
屋面板、屋面檐口、女儿墙顶
高出屋面的建筑物、构筑物及其他屋
面特殊构件等的标高
与平、立面图标高保持一致
4.墙、柱轴线和轴线编号
5.节点构造详图索引号
6.图纸名称、比例
二、建筑剖面图的图示内容
剖切符号编号：
1-1剖面图 1:100
一定在首层平面图
课后思考
课后思考
（1）A-A、B-B剖的位置在哪张图上？
（2）剖视方向是什么？
（3）雨棚顶的做法是什么？
（4）D轴被剖到的窗户的高度是多少，距地面高度是多少？
（5 )剖面图D轴上涂黑的部分代表什么意思？斜线代表什么图
例符号？
（6）窗户栏杆高度是多少？
思考
