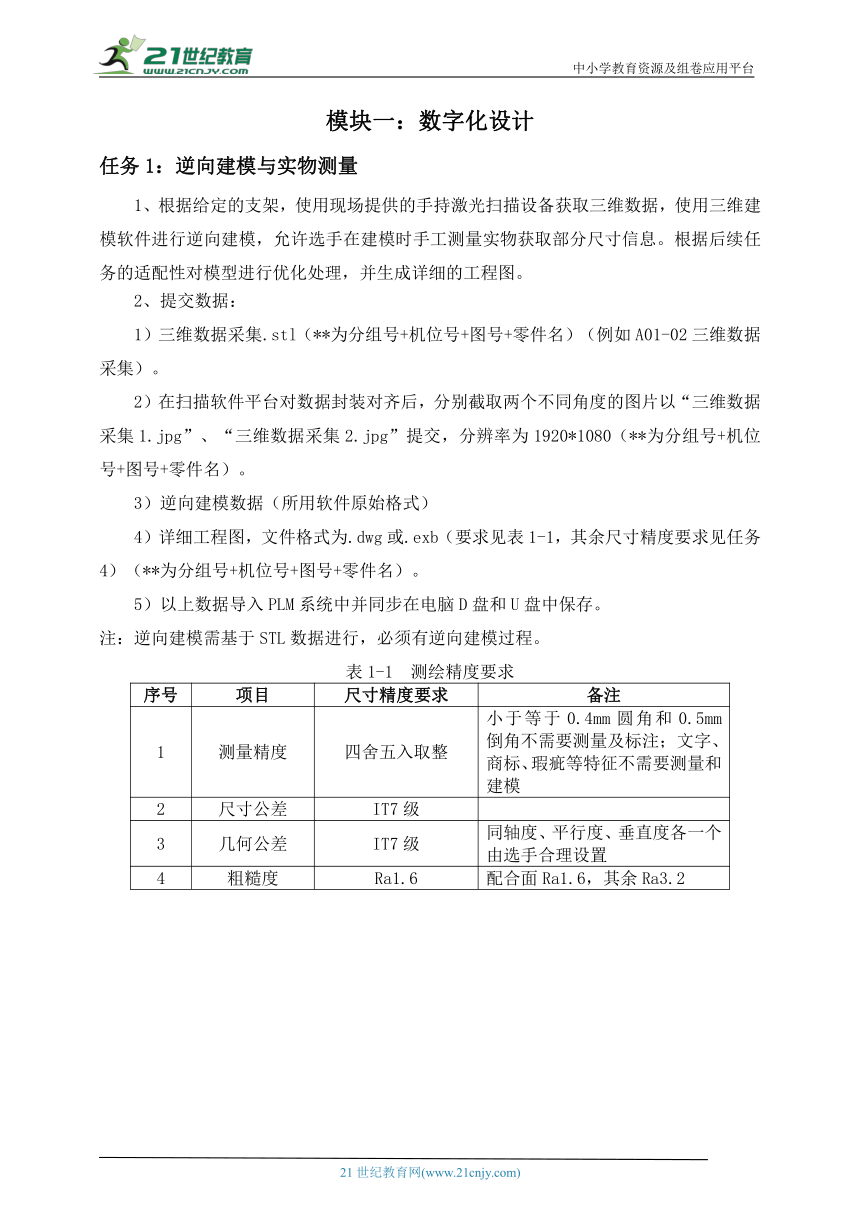

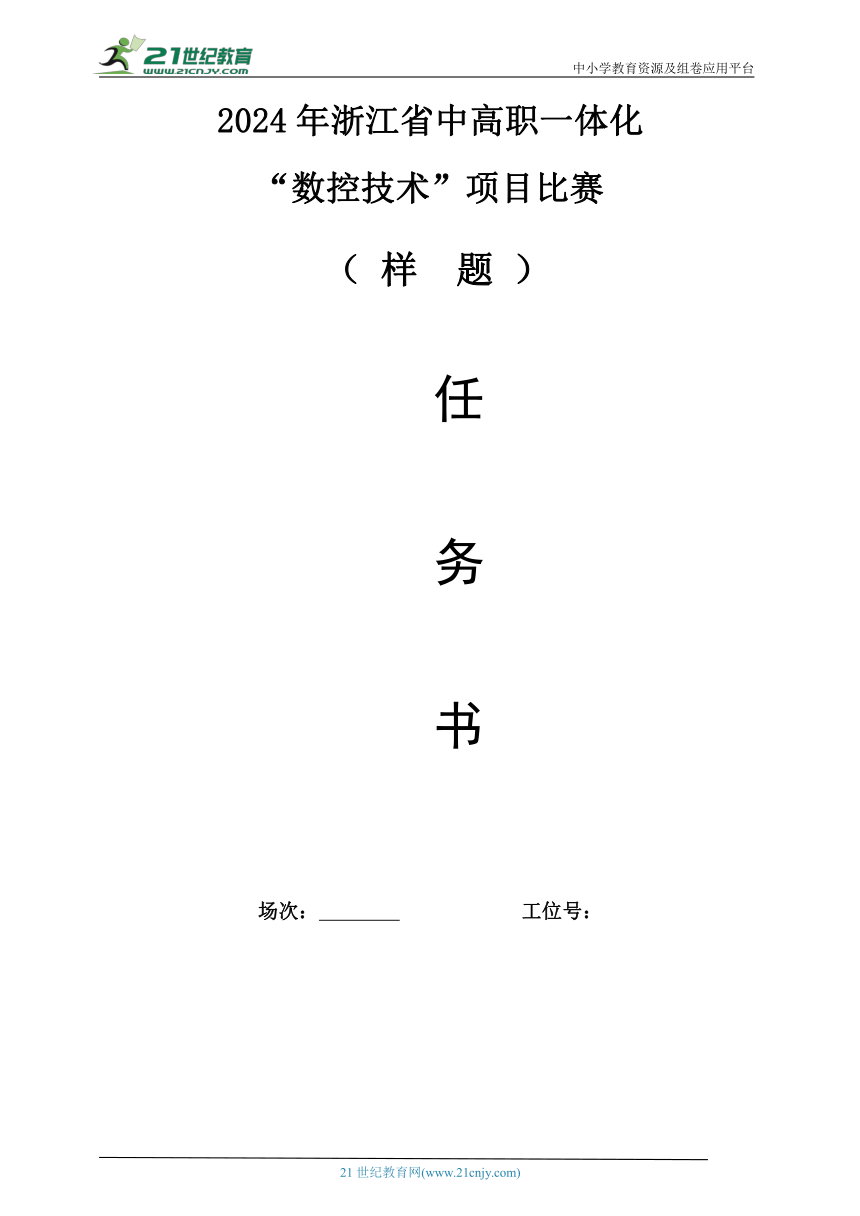

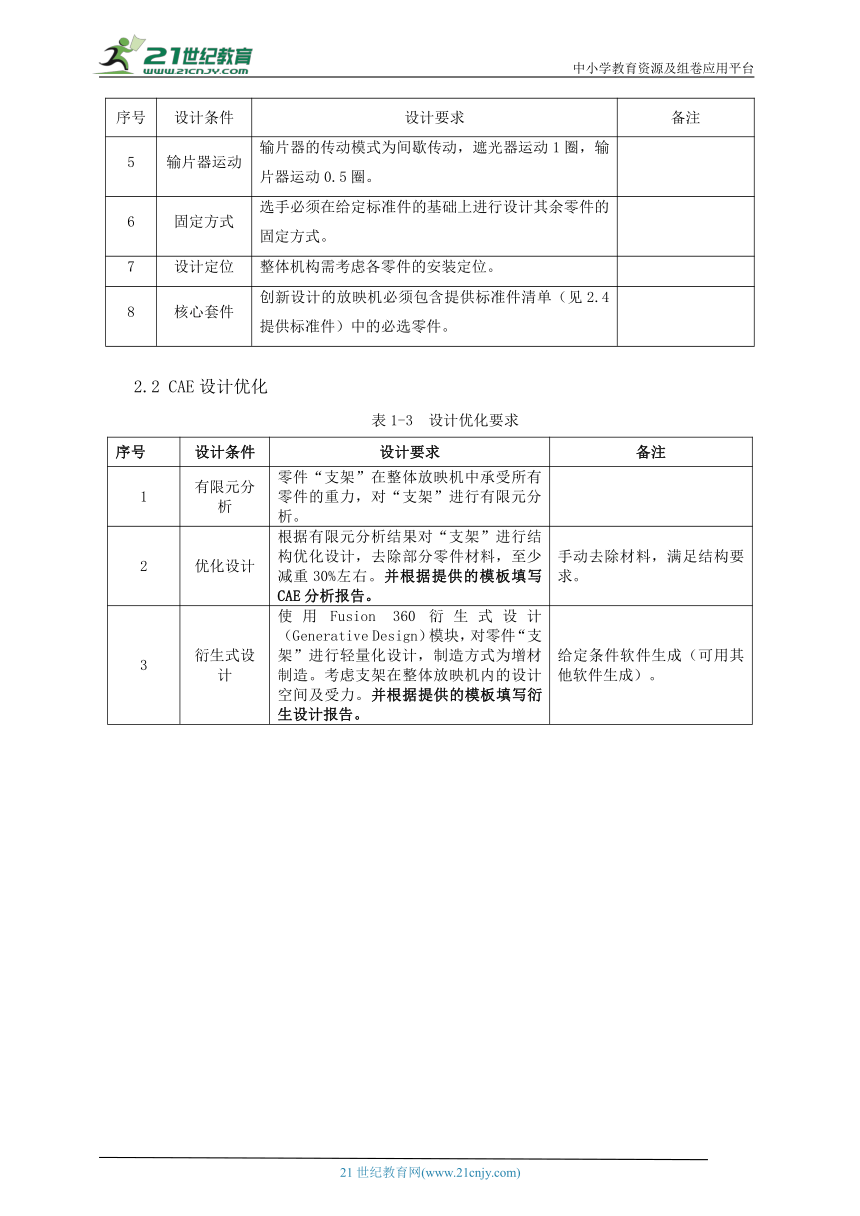

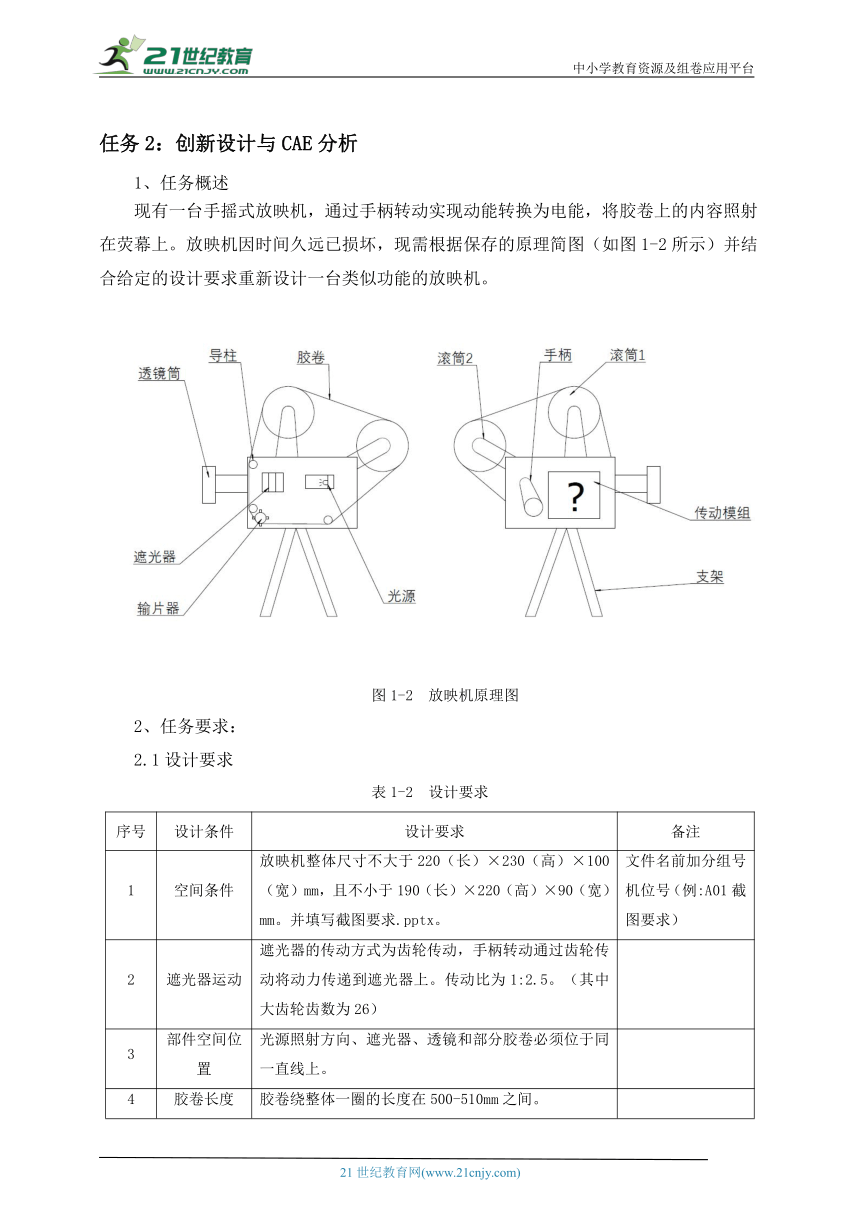

资源简介 中小学教育资源及组卷应用平台2024年浙江省中高职一体化“数控技术”项目比赛( 样 题 )场次: 工位号:模块一:数字化设计任务1:逆向建模与实物测量1、根据给定的支架,使用现场提供的手持激光扫描设备获取三维数据,使用三维建模软件进行逆向建模,允许选手在建模时手工测量实物获取部分尺寸信息。根据后续任务的适配性对模型进行优化处理,并生成详细的工程图。2、提交数据:1)三维数据采集.stl(**为分组号+机位号+图号+零件名)(例如A01-02三维数据采集)。2)在扫描软件平台对数据封装对齐后,分别截取两个不同角度的图片以“三维数据采集1.jpg”、“三维数据采集2.jpg”提交,分辨率为1920*1080(**为分组号+机位号+图号+零件名)。3)逆向建模数据(所用软件原始格式)4)详细工程图,文件格式为.dwg或.exb(要求见表1-1,其余尺寸精度要求见任务4)(**为分组号+机位号+图号+零件名)。5)以上数据导入PLM系统中并同步在电脑D盘和U盘中保存。注:逆向建模需基于STL数据进行,必须有逆向建模过程。表1-1 测绘精度要求序号 项目 尺寸精度要求 备注1 测量精度 四舍五入取整 小于等于0.4mm圆角和0.5mm倒角不需要测量及标注;文字、商标、瑕疵等特征不需要测量和建模2 尺寸公差 IT7级3 几何公差 IT7级 同轴度、平行度、垂直度各一个由选手合理设置4 粗糙度 Ra1.6 配合面Ra1.6,其余Ra3.2任务2:创新设计与CAE分析1、任务概述现有一台手摇式放映机,通过手柄转动实现动能转换为电能,将胶卷上的内容照射在荧幕上。放映机因时间久远已损坏,现需根据保存的原理简图(如图1-2所示)并结合给定的设计要求重新设计一台类似功能的放映机。图1-2 放映机原理图2、任务要求:2.1设计要求表1-2 设计要求序号 设计条件 设计要求 备注1 空间条件 放映机整体尺寸不大于220(长)×230(高)×100(宽)mm,且不小于190(长)×220(高)×90(宽)mm。并填写截图要求.pptx。 文件名前加分组号机位号(例:A01截图要求)2 遮光器运动 遮光器的传动方式为齿轮传动,手柄转动通过齿轮传动将动力传递到遮光器上。传动比为1:2.5。(其中大齿轮齿数为26)3 部件空间位置 光源照射方向、遮光器、透镜和部分胶卷必须位于同一直线上。4 胶卷长度 胶卷绕整体一圈的长度在500-510mm之间。5 输片器运动 输片器的传动模式为间歇传动,遮光器运动1圈,输片器运动0.5圈。6 固定方式 选手必须在给定标准件的基础上进行设计其余零件的固定方式。7 设计定位 整体机构需考虑各零件的安装定位。8 核心套件 创新设计的放映机必须包含提供标准件清单(见2.4提供标准件)中的必选零件。2.2 CAE设计优化表1-3 设计优化要求序号 设计条件 设计要求 备注1 有限元分析 零件“支架”在整体放映机中承受所有零件的重力,对“支架”进行有限元分析。2 优化设计 根据有限元分析结果对“支架”进行结构优化设计,去除部分零件材料,至少减重30%左右。并根据提供的模板填写CAE分析报告。 手动去除材料,满足结构要求。3 衍生式设计 使用Fusion 360衍生式设计(Generative Design)模块,对零件“支架”进行轻量化设计,制造方式为增材制造。考虑支架在整体放映机内的设计空间及受力。并根据提供的模板填写衍生设计报告。 给定条件软件生成(可用其他软件生成)。2.3、制造条件2.3.1毛坯规格表1-6 毛坯规格及数量序号 材质 尺寸(mm) 数量1 铝 φ46*80 12 铝 φ15x60 43 铝 φ65x40 24 铝 115x80*55 15 代木 70x30x30 26 铝 80x115x5 17 代木 80x40x20 12.3.2壳体铝制方料115x80*55mm用于制作放映机的壳体,壳体上需要安装透镜筒、导柱、遮光器、输出片、光源、滚筒、支架、传动模组等零部件。1、外形整体为立方体。2、与透镜筒配合尺寸为28mm。3、壳体内部为中空结构,最小壁厚为8mm。4、壳体上方需有槽孔可使胶卷通过,宽度为5mm。5、与遮光器的配合为孔轴配合,尺寸为10-18mm,配合公差等级选择G8。6、与输片器的配合为孔轴配合,尺寸为8-10mm,配合公差等级选择G8。2.3.3透镜筒铝制圆料φ40*80用于制作放映机的透镜筒,透镜筒包括固定整体的固定筒、可调节焦距的焦距调节筒和固定透镜的透镜固定筒。1、固定筒的通孔尺寸为15mm,外轮廓尺寸为25mm。2、透镜固定筒和焦距调节筒通过螺纹连接,螺纹尺寸为M35。2.3.4输片器输片器的旋转(间歇转动)带动胶卷。1、输片器的齿间距15mm,齿宽为2-4mm。2、输片器的主体直径为12mm。3、与壳体的配合为孔轴配合,尺寸为10-18mm。2.3.5光源定位座代木制方料70x30x30mm用于制作放映机的光源定位座,用于定位光源照射的位置。1、光源必须可照射在透镜上。2、光源定位座必须紧固在壳体上。2.3.5遮光器代木制方料70x30x30mm用于制作放映机的遮光器。1、遮光器运动一周,有2次将光源遮住,使光源无法通过透镜照射在荧幕上。2、输片器与壳体之间为孔轴配合,尺寸为8-10mm。2.3.6导柱铝制圆料φ15x60用于制作放映机的导柱,可为胶卷导向。1、与壳体为孔轴配合。2.3.7滚筒铝制圆料φ65x40用于制作放映机的2个滚筒。1、滚筒工作平面宽度为20mm。2.3.8壳体盖板铝制方料115x80x5mm用于制作壳体盖板,可将遮挡内部机构。2.3.9定位座代木制方料80x40x20mm用于制作轴承座,固定在支架上,可用于支撑手柄的连接轴。1、定位座的安装高度为20.5mm。2、定位座与轴的配合尺寸20mm。3、定位座的安装孔距尺寸60mm。2.4、提供标准件(样题不提供)表1-7 标准件序号 名称 型号或尺寸 数量 备注1 发电机模组2 滚轮支架13 滚轮支架24 支架5 胶卷6 螺钉7 轴8 挡圈9 手柄10 透镜11 螺钉12 透明胶带13 垫片3、提交数据:(1)创新设计零件(所用软件原始格式和stp格式)(2)虚拟装配(所用软件原始格式和stp格式)(3)CAE分析报告.pptx注:增材制造零件需要创建.STL格式文件,并上传PLM系统。任务3:创建加工工艺卡1、根据给定的刀具、毛坯等加工条件,调用并填写机械加工工艺过程卡片,填写相应的机械加工工序卡(关联在工艺过程卡中)。给定的机械加工工艺卡信息见下表1-4。表1-8 机械加工工艺信息序号 产品型号 产品名称 零件图号 零件名称 车间信息 备注1 FYJ-00 放映机 FYJ-DT-01 导柱 数车 工时、工艺装备、毛坯、机床名称、机床型号等信息需按实际填写2 FYJ-DWZ-05 定位座 数铣2、提交数据:(1)**导柱.cxp(2)**定位座.cxp任务4:工程图绘制与产品展示1、根据创新设计的装配模型,生成零件图和装配图,零件图和装配图将作为后续加工图纸。要求如下:视图表达完整、合理。尺寸标注正确、齐全、清晰。图幅设置AutoCAD软件提供“AUTOCAD模板”的文件供选手使用,文件里包含图层、文字样式、标注样式、粗糙度、标题栏、图框。CAXA软件图纸幅面为A4或A3加长系数为0绘图比例为1:1图纸方向由选手自定勾选“标注字高相对幅面固定(实际字高随绘图比例变化)”图框采用“A4E-C-Mechanical(CHS)标题栏采用“GB-A(CHS)”顶框栏选择“无”边框栏选择“无”不勾选“标题栏中图幅和比例只读”明细表选择“标准”序号选择“标准”中望软件样式选择“GB”图幅大小为A4或A3图幅样式选择“无分区图框”布置方式由选手自定绘图比例选择“1:1”勾选“自动更新标注符号的比例”勾选“移动图框以放置所选图形”标题栏选择“标题栏-1”明细栏选择“明细表1”勾选“附加栏”勾选“代号栏”不勾选“参数栏”图层及其属性AutoCAD软件提供的模板文件里包含图层。注:i)允许软件自动生成其他的图层。ii)不允许选手新建其他的图层。CAXA软件图层名称、颜色、线型、线宽采用软件默认的设置。注:i)允许软件自动生成其他的图层。ii)不允许选手新建其他的图层。中望软件图层名称、颜色、线型、线宽(粗实线除外)采用软件默认的设置。粗实线的线宽改为0.5注:i)允许软件自动生成其他的图层。ii)不允许选手新建其他的图层。文字样式和标注样式AutoCAD软件从提供的模板文件里选择CAXA软件字体和字号采用软件默认的设置中望软件字体和字号采用软件默认的设置其余设置应满足国标要求正确填写标题栏AUTOCAD软件序号 项目 填写内容说明1 单位名称 2024年浙江省中高职一体化 “数控技术”项目比赛2 图纸名称3 图纸编号4 材料名称5 图纸比例 根据自定的比例填写6 页码7 页数8 设计日期 2024.4.26注:其余空格不得填写任何信息。CAXA软件序号 属性名称 填写内容说明(属性值)1 单位名称 2024年浙江省中高职一体化“数控技术”项目比赛2 图纸名称3 图纸编号4 材料名称5 图纸比例 根据自定的比例填写6 页码7 页数8 设计日期 2024.4.26(软件默认格式)注:i)勾选“自动填写图框上的对应属性”ii)其余空格不得填写任何信息。中望软件序号 显示名称 填写内容说明1 企业名称 2024年浙江省中高职一体化“数控技术”项目比赛2 图样名称3 图样代号4 产品名称或材料标记5 日期 2024/4/26(软件默认格式)6 共几页 包含装配图的所有非标准件7 第几页8 比例 根据自定的比例填写注:其余空格不得填写任何信息。图纸打印为PDF格式。以CAD软件图的名称命名PDF文件名,保存到电脑D盘的根目录和U盘根目录。打印设置如下:AutoCAD软件在“模型”中打印图纸尺寸选择图框大小打印范围选择“窗口”,选择图框大小(例:A4为297×210毫米)。打印比例为“布满图纸”打印偏移为“居中打印”勾选“打印对象线宽”勾选“按样式打印”选择正确的图形方向CAXA软件选择图框大小的纸张选手自定纸张“纵向”还是“橫向”选手自定图形方向输出图形选择“标准图形”映射关系为“自动填满”中望软件在“模型”中打印选择图框大小的纸张打印范围选择“窗口”打印比例选择“布满图纸”打印偏移为“居中打印”选择正确的图形方向打印边界设为“0”2、输出产品爆炸图、产品展示动画和拆装动画。1)需表达清晰手柄转动其余传动零件联动的过程。2)表达产品拆解动画和装配动画。3、提交数据:1)创新设计零件.dwg和.pdf(所有减材加工零件)2)产品展示动画、拆装动画(avi或mp4或wmv等视频格式)3)装配图.dwg和.pdf4)爆炸图.dwg和.pdf5)装配渲染图.jpg任务5:协同管理按任务给定的账号权限,选手将完成的电子文档上传至CAXA PLM系统,并完成电子文档的审批、批准。1、按照产品装配图建立产品结构树,并分别把对应电子数据(二维图纸、三维模型、工艺文档等)上传至系统,将上传过程分别截图,命名为“上传数据1.jpg’”、“上传数据2.jpg”,依次递增。2、修改驳回图纸,并重新上传,过程截图命名为“修改驳回1.jpg”,“修改驳回2.jpg”,依次递增。模块二:数字化制造任务6:协同设计与生产管理依托模块一的成果文件按任务给定的账号权限进行产品图档的流转、管理和审批流程,依据PLM系统中各零件的制造质量控制要求,并根据自带的工、量具及赛场提供的工具,审核系统中下载二维图、三维数据、工艺表。任务提交:1、截取审核系统中下载的二维图、三维数据、工艺表图片,命名为“任务下载1.jpg”、“任务下载2.jpg”,依次递增。2、需在壳体盖板增加刻字内容(见图3-1),将原图纸校对驳回,并截图命名为“校对驳回1.jpg”、“校对驳回1.jpg”,依次递增。任务7:增、减材制造与质量控制从PLM系统中下载的各类资料,填写XLCAPP加工工艺卡,使用增、减材设备和相关的工装夹具,根据工艺要求对给定的毛坯进行增、减材加工。任务提交:增、减材加工零件。注:1)必须严格按高职选手的图纸加工零件。若高职的图纸有问题必须驳回给高职选手重新绘图。若高职没有绘制图纸,允许中职选手自主设计和加工。若高职提交了图纸,而中职选手没有按图纸加工,则扣高职、中职选手该零件的全部配分。2、填写XLCAPP加工工艺卡,并提交。任务8:零部件装配与产品验证根据PLM系统下载的二维装配图完成零件的装配,验证产品的功能和创新设计效果。装配要求:1、转动手柄输片器、遮光器和胶卷可实现联动。2、滚筒转动顺畅。3、透镜需安装在透镜筒内。模块三:职业素养任务9:现场6S文明生产、规范操作、绿色环保任务书21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 (共 2 页)HYPERLINK "http://21世纪教育网(www.21cnjy.com)" 21世纪教育网(www.21cnjy.com) 展开更多...... 收起↑ 资源预览
