气体的制取——万能瓶的使用
(A) (B) (C)
(D) (E) (F)

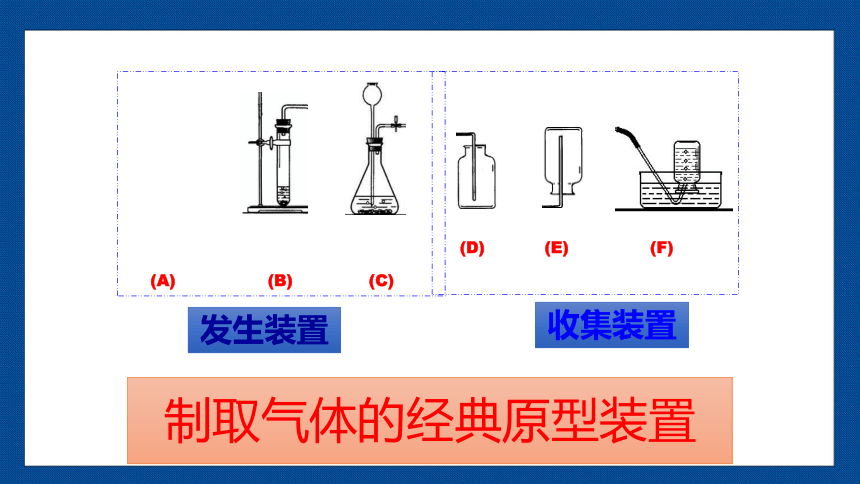

制取气体的经典原型装置
发生装置
收集装置

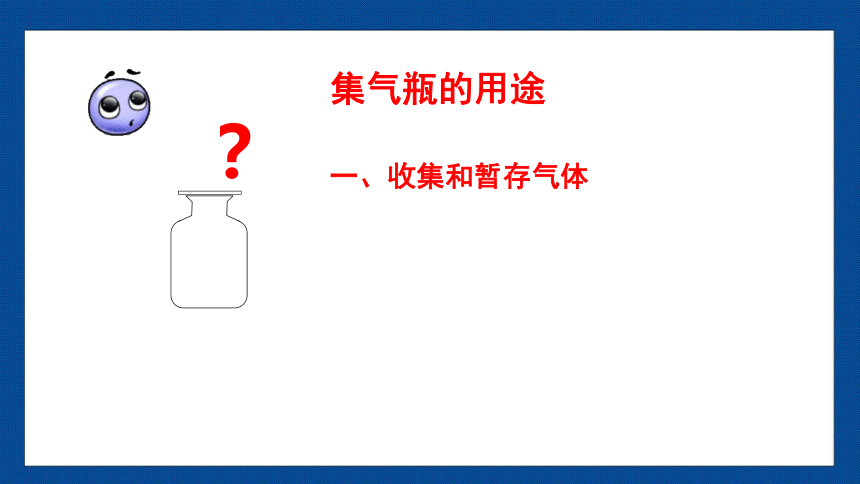

集气瓶的用途
一、收集和暂存气体
？
“有进、有出”才能用于收集气体

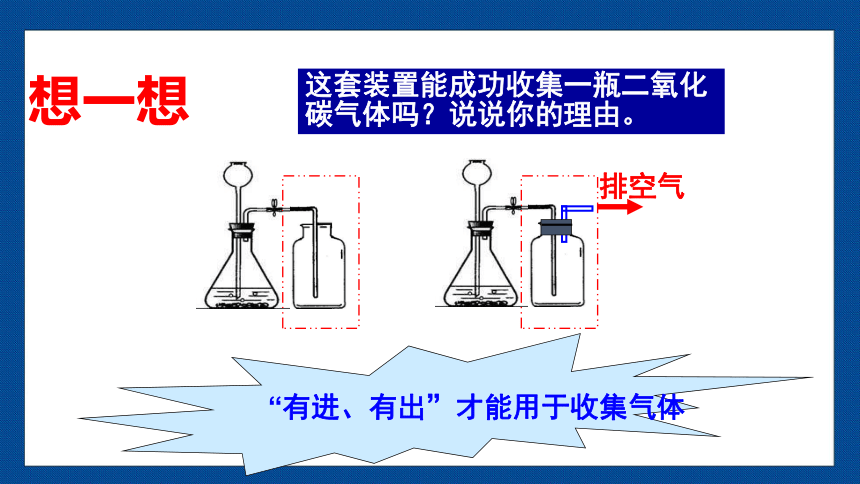

这套装置能成功收集一瓶二氧化碳气体吗？说说你的理由。
排空气
想一想

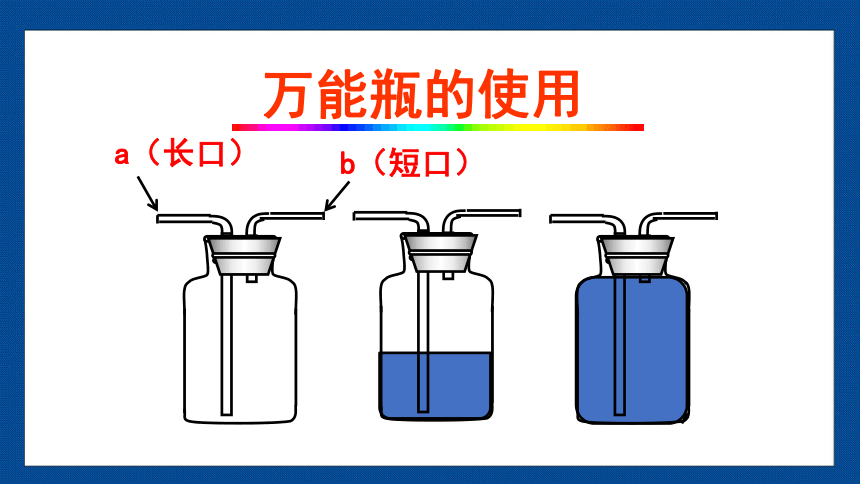

万能瓶的使用
a（长口）
b（短口）
1.排空气法收集气体
2.排水法收集气体（测量气体的体积）
3.检验气体
6.用液体排出气体，取用瓶内的气体
7.作为防爆炸的安全瓶
5.观察气体的流动速度
4.除去气体中的杂质（气体的干燥）

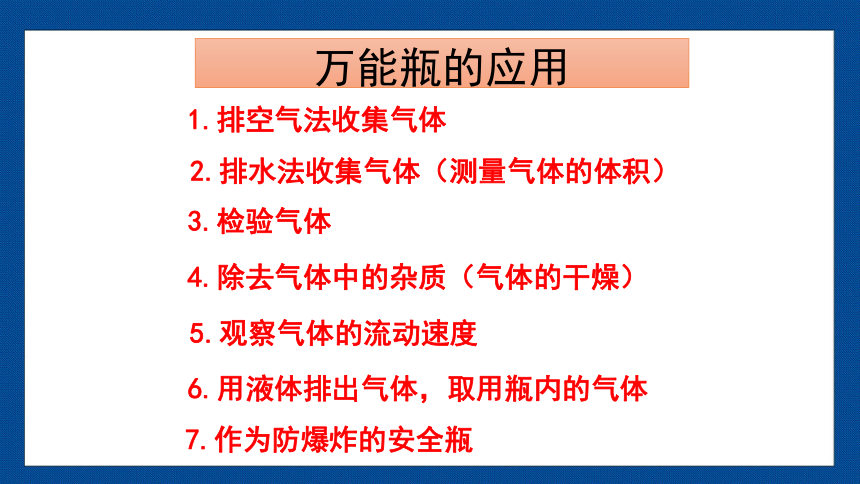

万能瓶的应用
气体
氯气(二氧化硫)
氯气
空气

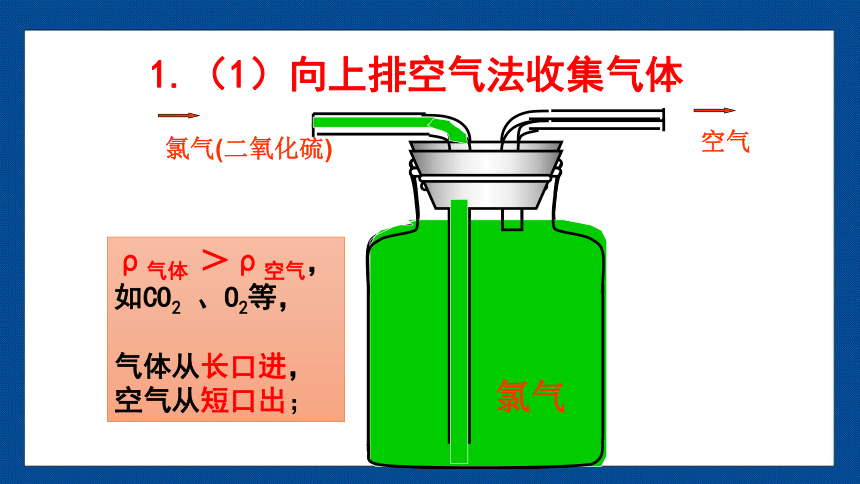

1.（1）向上排空气法收集气体
ρ气体 ＞ρ空气，如CO2 、O2等，
气体从长口进，空气从短口出；
气体
密度大的气体(空气)
气体(氢气)
注意： 空气为无色!

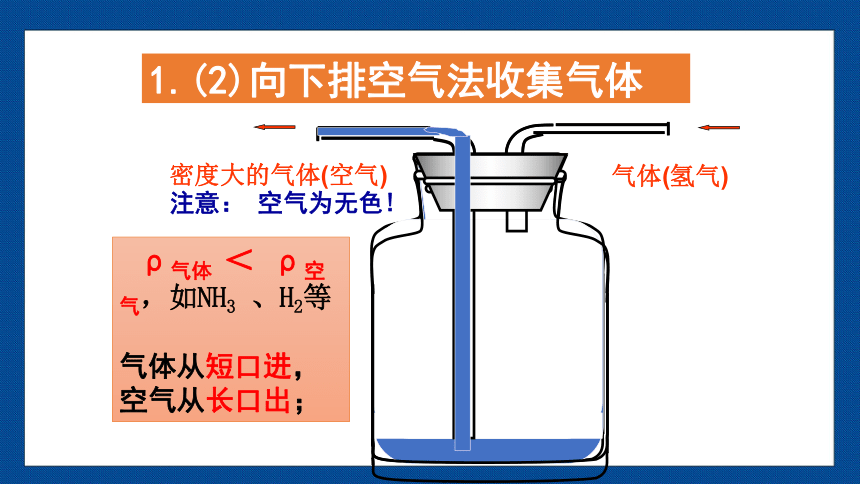

1.(2)向下排空气法收集气体
ρ气体 ＜ ρ空气，如NH3 、H2等
气体从短口进，空气从长口出；
注意！

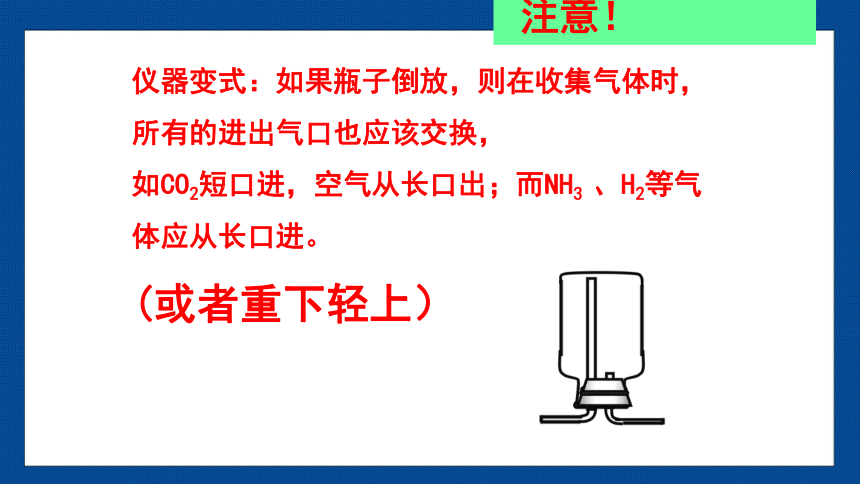

仪器变式：如果瓶子倒放，则在收集气体时，所有的进出气口也应该交换，
如CO2短口进，空气从长口出；而NH3 、H2等气体应从长口进。
(或者重下轻上）
2.排水法收集气体（测量气体体积）
适合于不溶（或不易溶）于水且不与水反应的气体，如H2 、O2、CO等，
气体都从短口进，水从长口出；
水的体积即为该温度，压强下所产生的气体体积。
气体
水
气体(氢气、氧气)
3.检验气体
瓶中装入特定的检验溶液或药品，气体从长口进入，二者反应，产生显著现象，来证明某种气体的真实存在。
例如：瓶中装入澄清的石灰水，观察石灰水是否变浑浊来证明CO2是否存在。
待检气体
检验溶液
4.除去气体中的杂质(气体的干燥)
瓶中装入适当的溶液，混合气体从长口进，使溶液与其中的杂质反应，纯净的气体从短口出。例如：瓶中装入澄清石灰石，可以除去空气中的CO2。

含杂质的气体
除杂试剂
纯净气体
待干燥气体
干燥后的气体
浓硫酸
除去气体中的水蒸汽(气体的干燥)
可以干燥氧气、氢气 等但不能干燥氨气等
干燥试剂
气体
水
水
气体
6.用液体排出气体，取用瓶内的气体
水从长口进，将气体从短口排除
A瓶做安全瓶——防止停止加热时B中石灰水
直接倒吸入热的试管，而导致试管炸裂
A
B
石灰水
7、作为防爆炸的安全瓶
水
水
HCl
水
防止液体倒吸原理
HCl
利用倒扣的漏斗防止倒吸
小结：含集气瓶四种主要装置
排气取气
轻上
重下
排液取气
短进
长出
洗气装置
长进
短出
除杂并收集
双长管
液全满
提升：1）“万能瓶”的伙伴们
气体液体能进能出
气体只能进 液体能进能出
气体能进能出液体只能进
若制取并收集一瓶二氧化碳接口顺序为 — .
b d
试一试
2）化学小组同学用下图所示装置(夹持仪器已略去)做兴趣实验。每次实验时，打开止
水夹，均可见C瓶内的水流入D中，B中有气泡逸出。（1）在A处放置燃烧的蜡烛，B中无色溶液变浑浊，B中的试剂是__________。蜡烛燃烧生成的气体被吸入B中的原因是___________。
澄清石灰水
C瓶内的水流入D中，使C瓶内压强小于大气压，A处气体被吸入B中。
装置的液体流出，使相连
的装置内压强都变小
