专题2　坐标曲线题
pH曲线

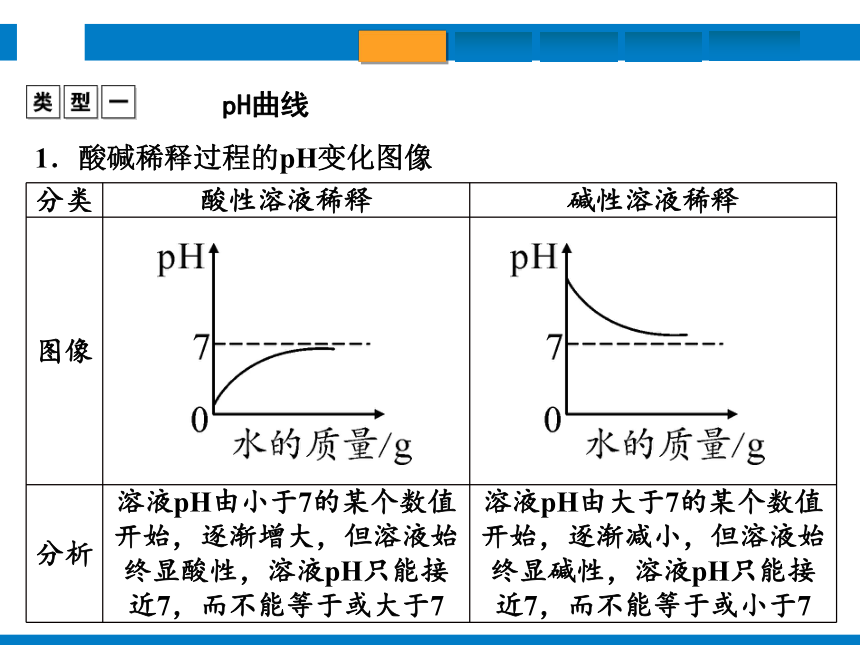

1．酸碱稀释过程的pH变化图像
分类 酸性溶液稀释 碱性溶液稀释
图像
分析 溶液pH由小于7的某个数值开始，逐渐增大，但溶液始终显酸性，溶液pH只能接近7，而不能等于或大于7 溶液pH由大于7的某个数值开始，逐渐减小，但溶液始终显碱性，溶液pH只能接近7，而不能等于或小于7

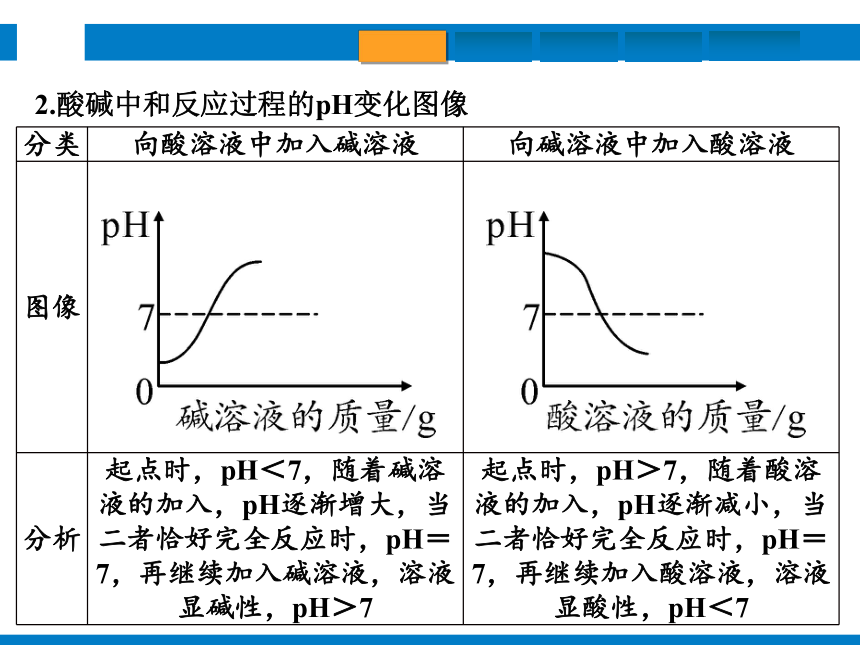

2.酸碱中和反应过程的pH变化图像
分类 向酸溶液中加入碱溶液 向碱溶液中加入酸溶液
图像
分析 起点时，pH＜7，随着碱溶液的加入，pH逐渐增大，当二者恰好完全反应时，pH＝7，再继续加入碱溶液，溶液显碱性，pH＞7 起点时，pH＞7，随着酸溶液的加入，pH逐渐减小，当二者恰好完全反应时，pH＝7，再继续加入酸溶液，溶液显酸性，pH＜7

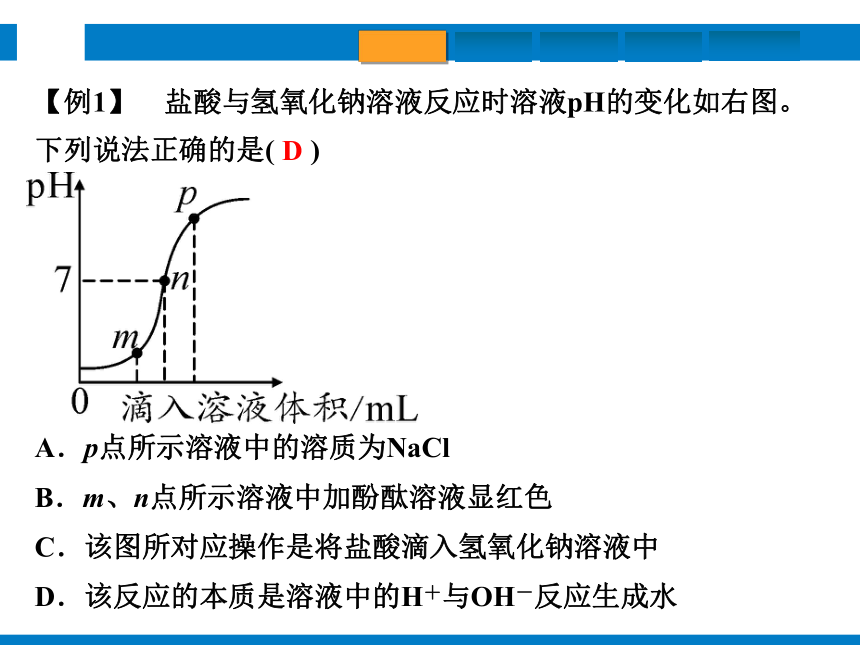

【例1】　盐酸与氢氧化钠溶液反应时溶液pH的变化如右图。下列说法正确的是( )
A．p点所示溶液中的溶质为NaCl
B．m、n点所示溶液中加酚酞溶液显红色
C．该图所对应操作是将盐酸滴入氢氧化钠溶液中
D．该反应的本质是溶液中的H＋与OH－反应生成水
D

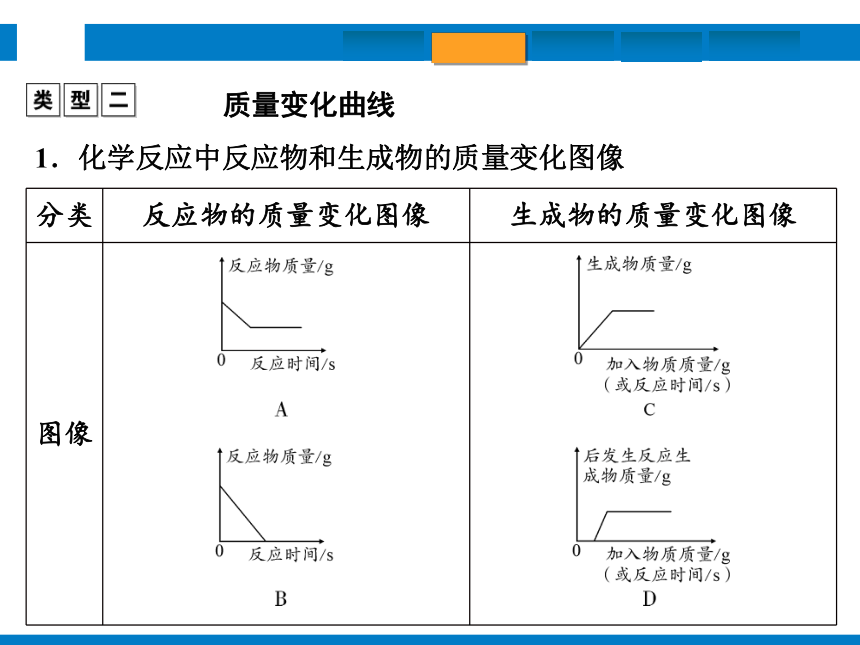

质量变化曲线
1．化学反应中反应物和生成物的质量变化图像
分类 反应物的质量变化图像 生成物的质量变化图像
图像

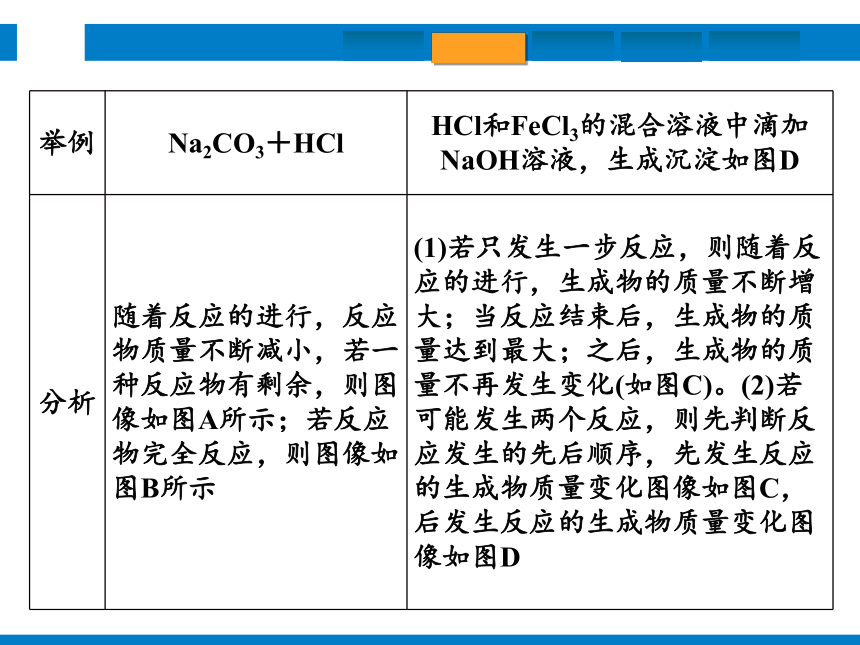

举例 Na2CO3＋HCl HCl和FeCl3的混合溶液中滴加NaOH溶液，生成沉淀如图D
分析 随着反应的进行，反应物质量不断减小，若一种反应物有剩余，则图像如图A所示；若反应物完全反应，则图像如图B所示 (1)若只发生一步反应，则随着反应的进行，生成物的质量不断增大；当反应结束后，生成物的质量达到最大；之后，生成物的质量不再发生变化(如图C)。(2)若可能发生两个反应，则先判断反应发生的先后顺序，先发生反应的生成物质量变化图像如图C，后发生反应的生成物质量变化图像如图D

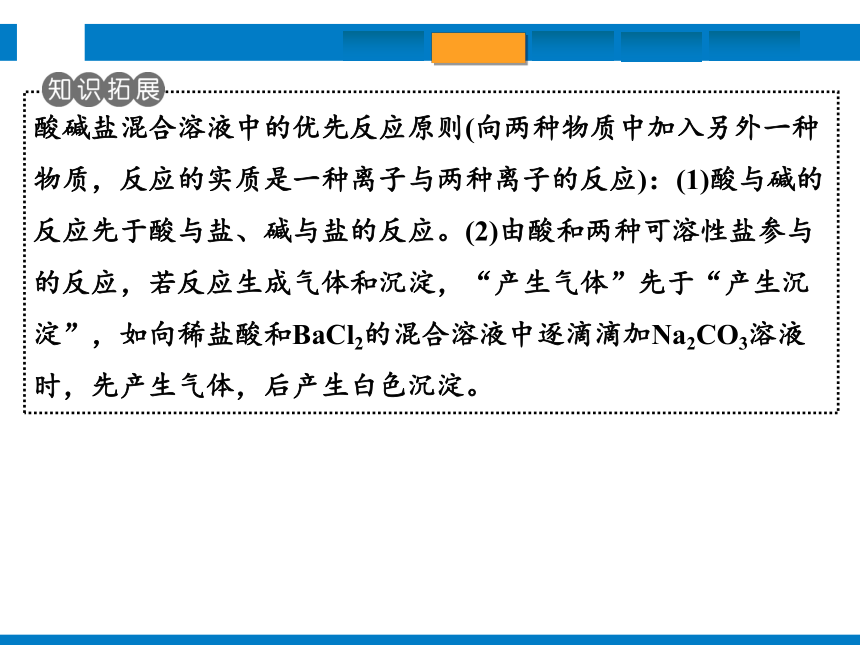

酸碱盐混合溶液中的优先反应原则(向两种物质中加入另外一种物质，反应的实质是一种离子与两种离子的反应)：(1)酸与碱的反应先于酸与盐、碱与盐的反应。(2)由酸和两种可溶性盐参与的反应，若反应生成气体和沉淀，“产生气体”先于“产生沉淀”，如向稀盐酸和BaCl2的混合溶液中逐滴滴加Na2CO3溶液时，先产生气体，后产生白色沉淀。

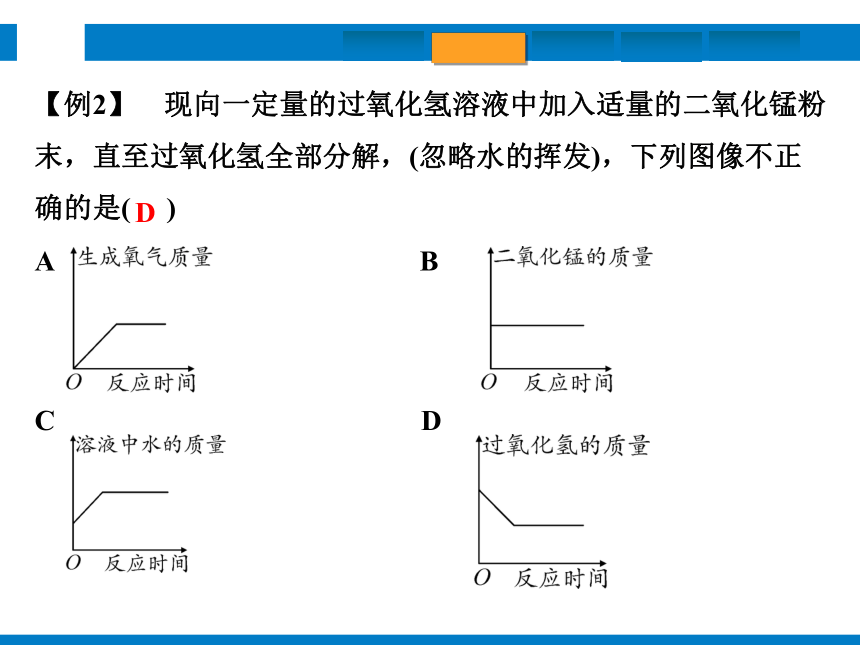

【例2】　现向一定量的过氧化氢溶液中加入适量的二氧化锰粉末，直至过氧化氢全部分解，(忽略水的挥发)，下列图像不正确的是( )
A B
C D
D

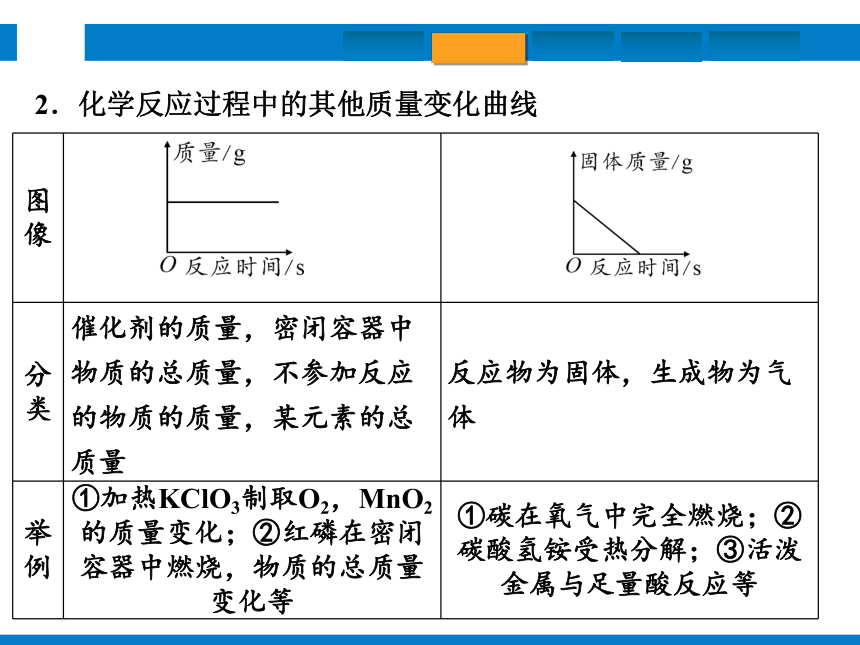

2．化学反应过程中的其他质量变化曲线
图像
分类 催化剂的质量，密闭容器中物质的总质量，不参加反应的物质的质量，某元素的总质量 反应物为固体，生成物为气体
举例 ①加热KClO3制取O2，MnO2的质量变化；②红磷在密闭容器中燃烧，物质的总质量变化等 ①碳在氧气中完全燃烧；②碳酸氢铵受热分解；③活泼金属与足量酸反应等

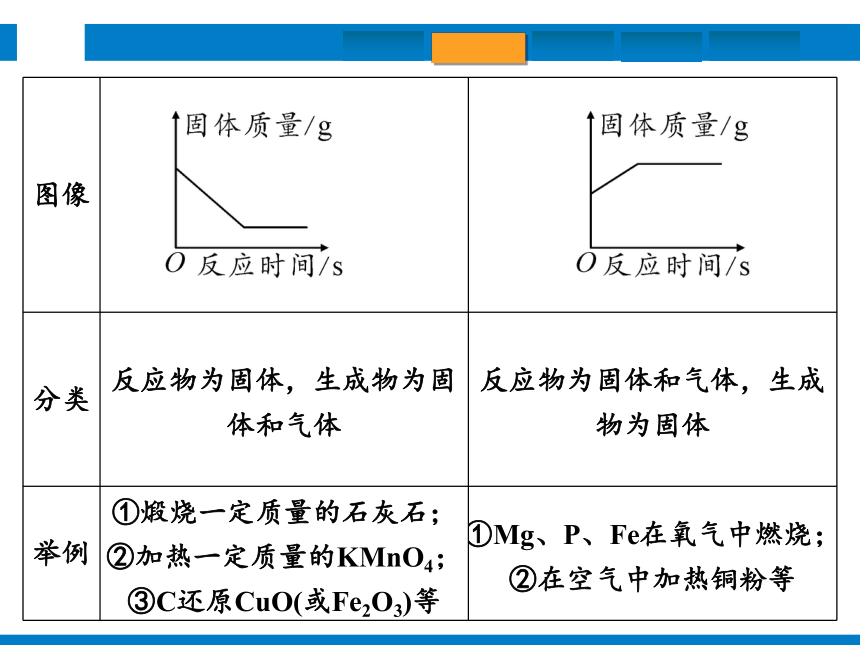

图像
分类 反应物为固体，生成物为固体和气体 反应物为固体和气体，生成物为固体
举例 ①煅烧一定质量的石灰石；②加热一定质量的KMnO4；③C还原CuO(或Fe2O3)等 ①Mg、P、Fe在氧气中燃烧；②在空气中加热铜粉等

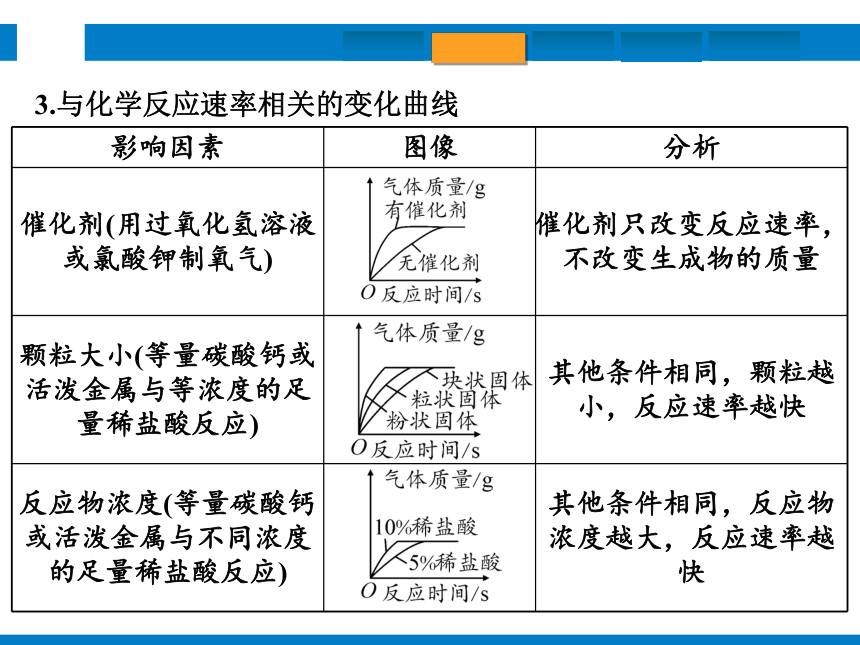

3.与化学反应速率相关的变化曲线
影响因素 图像 分析
催化剂(用过氧化氢溶液或氯酸钾制氧气) 催化剂只改变反应速率，不改变生成物的质量
颗粒大小(等量碳酸钙或活泼金属与等浓度的足量稀盐酸反应) 其他条件相同，颗粒越小，反应速率越快
反应物浓度(等量碳酸钙或活泼金属与不同浓度的足量稀盐酸反应) 其他条件相同，反应物浓度越大，反应速率越快

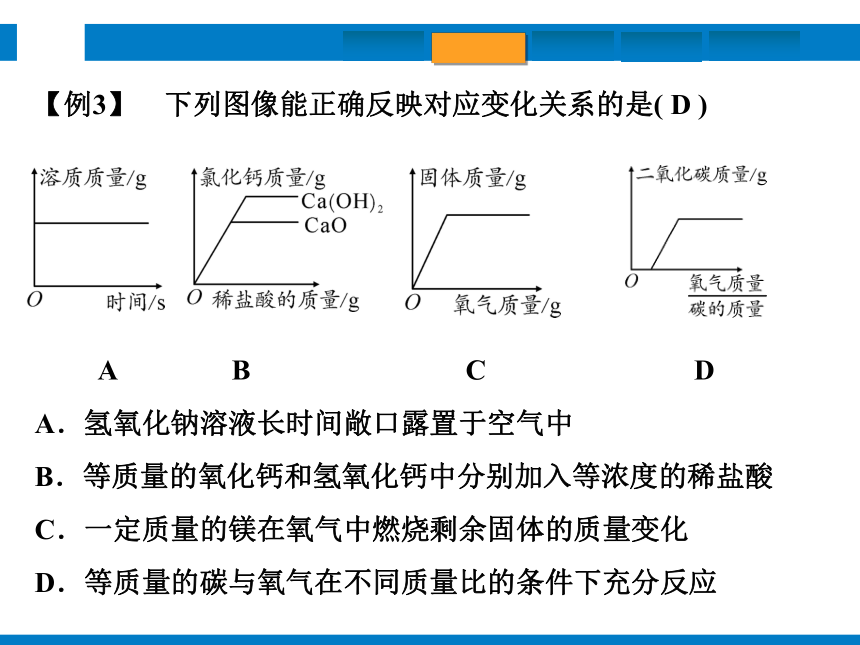

【例3】　下列图像能正确反映对应变化关系的是( D )
A B C D
A．氢氧化钠溶液长时间敞口露置于空气中
B．等质量的氧化钙和氢氧化钙中分别加入等浓度的稀盐酸
C．一定质量的镁在氧气中燃烧剩余固体的质量变化
D．等质量的碳与氧气在不同质量比的条件下充分反应
金属与酸、金属盐溶液反应的变化曲线
1．金属与酸反应生成氢气的质量变化曲线(详见微专题4)
2．金属与金属盐溶液反应后的质量变化曲线
分类 反应后溶液质量增大(固体质量减小)
图像 A B　　
分析 一种金属与另一种金属的盐溶液发生置换反应，若金属的相对原子质量与其化合价之比大于金属盐溶液中金属的相对原子质量与其化合价之比，则完全反应后，溶液的质量增大，固体的质量减小
举例 锌和氯化亚铁溶液反应
分类 反应后溶液质量减小(固体质量增大)
图像 C D　　
分析 一种金属与另一种金属的盐溶液发生置换反应，若金属的相对原子质量与其化合价之比小于金属盐溶液中金属的相对原子质量与其化合价之比，则完全反应后，溶液的质量减小，固体的质量增大
举例 铁和硫酸铜溶液反应
【例4】　往加有5.6 g铁粉的烧杯中逐滴加硫酸铜溶液，并不断搅拌。相关量的变化如右图，下列说法不正确的是( )
A．b点对应的固体物质有两种金属
B．c点对应的固体质量为6.4 g
C．c点铁粉恰好反应完所得液体为浅绿色
D．d点烧杯内的物质过滤可得到两种金属
D
物质溶解时的变化曲线
1．溶解过程中不发生化学反应
【注】Y表示溶质质量或溶质质量分数，X表示加入的溶质质量。
考向 原理分析 图像
一定温度下，向溶剂中加入该溶质 起点：Y____0(选填“＞”“＜”或“＝”，下同)，随着溶质的加入，Y逐渐______(选填“增大”“减小”或“不变”，下同)拐点：溶液饱和，Y达到最大并保持不变
＝
增大
＞
增大
一定温度下，向某物质的不饱和溶液中加入该溶质 起点：Y______0，随着溶质的加入，Y逐渐________拐点：溶液饱和，Y达到最大并保持不变
向某物质的饱和溶液中加入该溶质 溶液饱和，Y____0，随着溶质的加入，Y_____
＞
不变
【例5】　下列各图像不能正确反映其对应操作中各量变化关系的是( )
A B C D
A．某温度下热的硝酸钾饱和溶液逐渐冷却至室温
B．向一定量的氯化钠溶液中加水稀释
C．向一定量的硝酸钾不饱和溶液中加入硝酸钾
D．加热高锰酸钾固体
C
1．(2023，赣州模拟)如图所示四个图像中，能正确反映对应变化关系的是( )
　　　　
A B C D
A．一定条件下氧化铜和炭粉恰好完全反应
B．向一定量稀盐酸中加入石灰石颗粒
C．将水通电电解一段时间
D．饱和石灰水敞口放置一段时间
B
2．取少量实验室制取CO2后的废液，向其中加入紫色石蕊溶液变成红色。现另取一定质量的废液于烧杯中，向其中逐渐加入碳酸钠粉末，如图：横坐标表示加入的碳酸钠粉末的质量，根据图像判断，纵坐标可能表示( )
A．溶液中溶剂的质量
B．烧杯中固体的质量
C．溶液的pH
D．溶液中溶质的质量
B
3．(2023，临沂)下列四个图像不能正确反映对应变化关系的是
( )
A B C D
A．将一定量硝酸铵固体加入蒸馏水中
B．高锰酸钾受热分解制氧气
C．将一定量稀盐酸加水稀释
D．向等质量的镁和铁中分别加入足量等浓度的稀盐酸
C
4．(2023，聊城)下列图像不能正确反映其对应变化关系的是
( )
A B C D
A．向一定质量接近饱和的KNO3溶液中不断加入KNO3固体
B．向一定溶质质量分数的稀硫酸中逐滴滴加NaOH溶液
C．向等质量的Mg和Zn中，分别加入过量的稀盐酸
D．向Na2CO3和NaOH混合溶液中逐滴滴加稀盐酸
C
5．(2023，枣庄)下列图像能正确反映对应的实验操作的是( )
A B C D
A．氯化钠溶液加水稀释
B．高温条件下，向一定量的氧化铁中通入一氧化碳
C．向一定量的碳酸钙中加入稀盐酸
D．铁丝在装有氧气的密闭容器中燃烧
C
6．(2023，重庆)向盛有饱和石灰水的烧杯中逐渐加入少量生石灰(忽略水挥发和CO2影响)，下列图像不正确的有( )
A B C D
A．1个 B．2个
C．3个 D．4个
D
7．(2023，达州)下列图像能正确反映对应变化关系的是( )
A B C D
A．向氢氧化钠溶液中加水
B．向氯化钠的饱和溶液中加入氯化钠固体
C．在充满空气的密闭容器中，点燃红磷
D．向一定量的铁粉中加入足量硝酸银溶液
D
8．(2023，吉安模拟)下列图像能正确反映相关变化的是( )
A B C D
A．分别向等质量的碳酸钠和碳酸氢钠中滴加足量同浓度的稀盐酸
B．向一定质量的氢氧化钠固体中滴加水
C．向硫酸和硫酸钠的混合溶液中滴加氢氧化钡溶液
D．向一定量过氧化氢溶液中加入二氧化锰
C
9．(2023，赣州模拟)向一定量的盐酸和氯化镁混合溶液中逐滴滴加KOH溶液，下列图像能正确反映相关量之间关系的是( )
A B
C D
C
10．(2023，江西模拟)下列图像对应的实验操作正确的是( )
A B C D
A．将一定量浓硫酸加入适量的水中
B．向一定量锌粒中加入足量稀盐酸
C．向一定量稀硫酸中滴加氢氧化钠溶液
D．向一定量生锈铁钉中加入少量稀盐酸
C
11．(2023，九江二模)下列图像能正确反映其对应变化关系的是( )
A．加热一定质量的木炭和氧化铜
B．加热一定质量的高锰酸钾
C．加热一定质量的碳酸钙固体
D．在足量的二氧化碳中加热一定质量的木炭
D
12．(2023，上饶模拟)如图图像能正确反映其对应关系的是( )
A B C D
A．石墨粉在密闭容器中与氧气充分燃烧
B．加热氯酸钾和二氧化锰的混合物制取氧气
C．向等质量、等浓度的稀硫酸中分别加入足量的锌、铁
D．向等质量、等浓度的稀盐酸中分别加入等质量且足量的镁、铁
B
13．(2023，湖北)下列化学反应中y与x的关系，可以用如图曲线表示的是( )
A.一定量的高锰酸钾在加热条件下分解，x表
示反应时间，y表示固体中钾元素的质量分数
B．一定量的镁片中滴加稀盐酸，x表示加入
稀盐酸的质量，y表示产生氢气的质量
C．一定量的氧化铁中加入稀盐酸，x表示加入稀盐酸的质量，y表示溶液的总质量
D．一定量的稀盐酸中滴加氢氧化钠溶液，x表示加入氢氧化钠溶液的质量，y表示溶液的pH
B
14．(2023，江西模拟预测)向一定溶质质量分数的氢氧化钙溶液中逐滴滴加10%稀盐酸，相关量的变化如图。下列说法错误的是( )
A．a点对应的溶液显碱性
B．b点表示两者恰好完全反应
C．m的值为20
D．c、d点对应的溶液溶质成分是__________________
C
氯化钙和氯化氢
15．(2023，江西模拟预测)T ℃时，等质量的甲、乙、丙三种固体分别加入等质量的水中，加入固体的质量与溶液溶质质量分数的关系如图所示，下列说法正确的是( )
A．该温度下，甲、乙、丙三种固体溶
解度由大到小的顺序是：丙>乙>甲
B．B点的乙溶液属于不饱和溶液
C．将甲的不饱和溶液变为饱和溶液，
可通过增加溶剂的方法
D．该温度下，甲的溶解度为______
A
25 g
