一、数控车床的分类
第一节 数控车床概述
1．按车床主轴位置分类
（1）卧式机床：主轴轴线平行于水平面。
（2）立式机床：主轴轴线垂直于水平面。
经济型卧式数控车床
立式数控车床
2．按功能分类
经济型数控车床
全功能型数控车床
车削中心
车铣复合加工中心

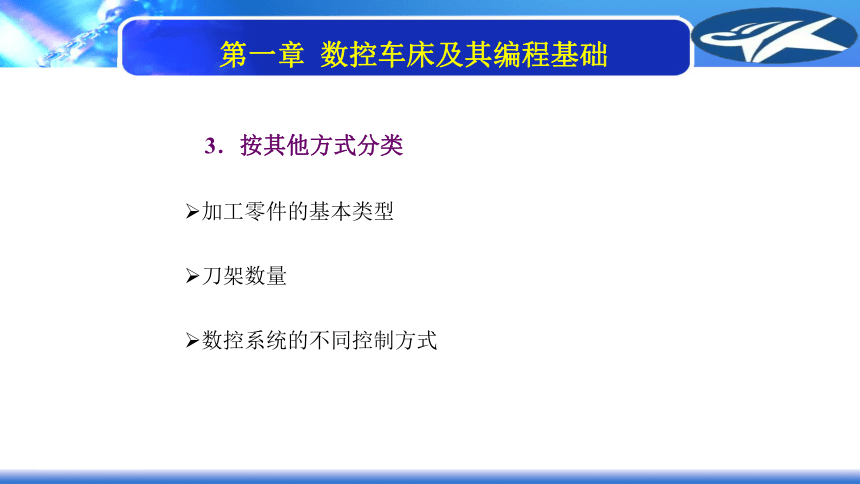

3．按其他方式分类
加工零件的基本类型
刀架数量
数控系统的不同控制方式
二、数控车床的组成
1－床身
2－主轴箱
3－电气控制箱
4－刀架
5－数控装置
6－尾座
7－导轨
8－丝杠
9－防护板
数控车床主要由车床本体和数控系统两大部分组成。
1．数控车床结构

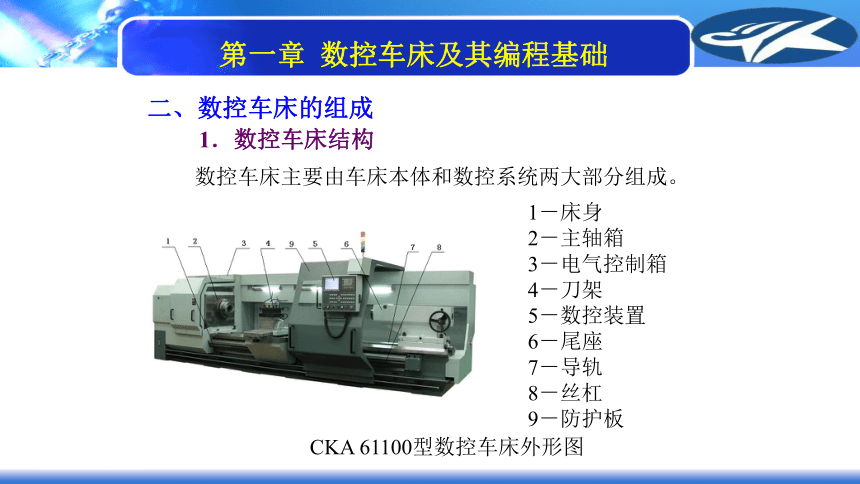

CKA 61100型数控车床外形图
（1）床身
包括床身与床身底座。底座为整台机床的支撑与基础，所有的机床部件均安装于其上，主电动机与冷却箱置于床身右侧的底座内部。
（2）主轴箱
主轴箱用于固定机床主轴。主电动机通过三角带直接把运动传给主轴。主轴通过同步齿形带与编码器相连，通过编码器测出主轴的实际转速，主轴调速直接通过变频电动机来完成。
主轴与编码器
（3）电气控制箱
电气控制箱内部用于安装各种机床电气控制元件、数控伺服控制单元、控制芯板和其他辅助装置。
机床电气控制箱
（4）刀架
刀架固定在中滑板上。常用的有四工位立式电动刀架和六工位电动刀架，用于安装车削刀具，通过自动转位来实现刀具的交换。
数控车床刀架
（5）数控装置
数控装置主要由数控系统、伺服驱动装置和伺服电动机组成。
工作过程：数控系统发出的信号经伺服驱动装置放大后，指挥伺服电动机进行工作。
（6）尾座
尾座在长轴类零件加工时起支撑等作用。
（7）进给系统
数控车床的纵向、横向进给均由伺服电动机通过联轴器与滚珠丝杠连接来实现。
伺服电动机、弹性联轴器和各种滚珠丝杠
2．车床数控系统
（1）FANUC数控系统
应用于车床的数控系统主要有FANUC 18i TA/TB、FANUC 0i TA/TB/TC、FANUC 0 TD等。
FANUC 0i 数控车床系统操作界面
（2）西门子数控系统
SIEMENS数控系统由德国西门子公司开发研制，该系统在我国数控机床中的应用也相当普遍。
SIEMENS 802D数控车床系统操作界面
（3）国产数控系统
广州数控系统，如GSK928T、 GSK980T等。
华中数控系统，如HNC–21T等。
北京航天数控系统，如CASNUC 2100等。
南京仁和数控系统，如RENHE–32T/90T/100T等。
广数GSK980T系统操作界面
华中HNC 21T系统操作界面
（4）其他系统
国内使用较多的数控系统还有：
日本三菱数控系统和大森数控系统。
法国施耐德数控系统。
西班牙的法格数控系统。
美国的ABB数控系统。
（5）数控车床型号代码的含义
（5）数控车床型号代码的含义
（6）数控车床的加工过程
