单元名称： 氮氧化物及含氮废水的处理 　 ——基于价类二维调节氮的循环
任务三：设计处理NOx和含氮废水的方法
03
N2
氨基酸、蛋白质
HNO3
NH3
NO
NO2
蛋白质、尿素
N2
NO3
-
NH3 NH4
+

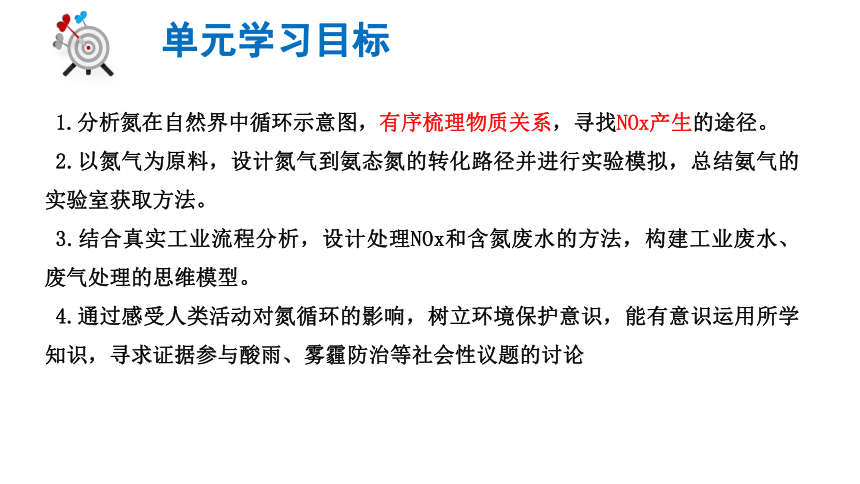

1.分析氮在自然界中循环示意图，有序梳理物质关系，寻找NOx产生的途径。
2.以氮气为原料，设计氮气到氨态氮的转化路径并进行实验模拟，总结氨气的实验室获取方法。
3.结合真实工业流程分析，设计处理NOx和含氮废水的方法，构建工业废水、废气处理的思维模型。
4.通过感受人类活动对氮循环的影响，树立环境保护意识，能有意识运用所学知识，寻求证据参与酸雨、雾霾防治等社会性议题的讨论
一
水平1 水平2 水平3 水平4
能从元素角度分析出无毒物质 能从元素价态角度分析，NOx可以做氧化剂,CO、CH化合物做还原剂 能写出CO、CH化合物分别与氮氧化物发生的转化 能够考虑到氧化也会参与与CO、CH化合物的转化，参与反应的个数写的最全
请你分析机动车排放的污染物的成分，设计反应，将其转化为无毒物质排放，试着写出净化器中可能发生的物质变化（无需配平），并说明你的依据
成果自评：评价依据
1
下图是三元催化转换器转化效率与空燃比的关系。已知：O2的氧化性比NO强，空燃比即空气与燃油气体积之比。请解释选择空燃比在14.7左右的原因
空燃比小于14.7，氧气不足，CxHy和CO不能被完全氧化，导致其转化率低
空燃比大于14.7，氧气过量，还原性气体CO和CxHy优先与氧气反应，导致NOx的转化率降低
请你设计烟道废气中NO、NO2的去除方法，并说明你的依据，书写化学反应方程式。
水平1 水平2 水平3 水平4
能从一个角度设计反应的方法 能从两个角度设计反应的方法 能从三个角度设计反应的方法 三个角度都能设计反应，且能准确书写方程式
2
成果自评：评价依据
二
某氮肥厂生产的氨氮废水中的氮元素多以NH4+和NH3·H2O的形式存在。请你设计除去NH4+和NH3·H2O的方法，说说你的依据。
3
NH4+
碱
NaOH
NH3.H2O
性质
NH3
N2
氧化剂
（无害物质)
化合价
物质类别
NH4
+
NH3
N2
NO
NO2
HNO3
o2
H2O
o2
碱或盐
H2
O2
NH3 H2O
H+
OH-
H2O

OH-/
NO3
-
碱
-3
0
+2
+4
+5
氮元素化合价
单质
氧化物
酸
盐
氢化物
物质
类别
Cu
