《能量的转换》－ 电铃的能量转换
五年级下册 第二单元
人教鄂教版《科学》
2025春新版
“铃声响了，该上课了！”许多学校的铃声是由电铃发出来的。电铃是怎样发出声音的呢？
（一）探究电磁铁的性质

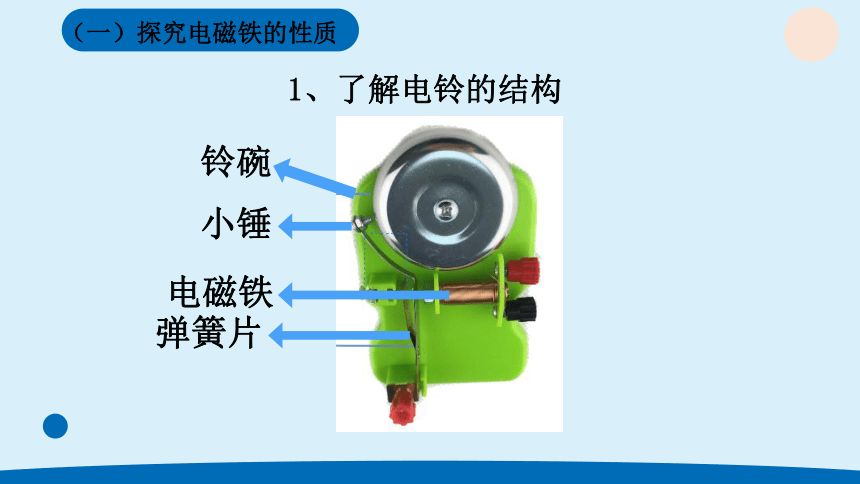

1、了解电铃的结构
铃碗
小锤
电磁铁
弹簧片
电磁铁是电铃的主要元件，由线圈和铁芯组成。
电铃是根据电磁铁的性质制成的

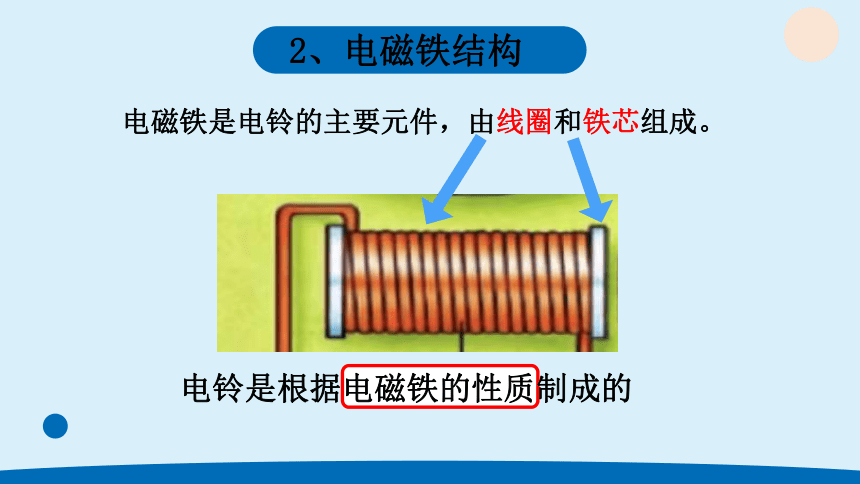

2、电磁铁结构

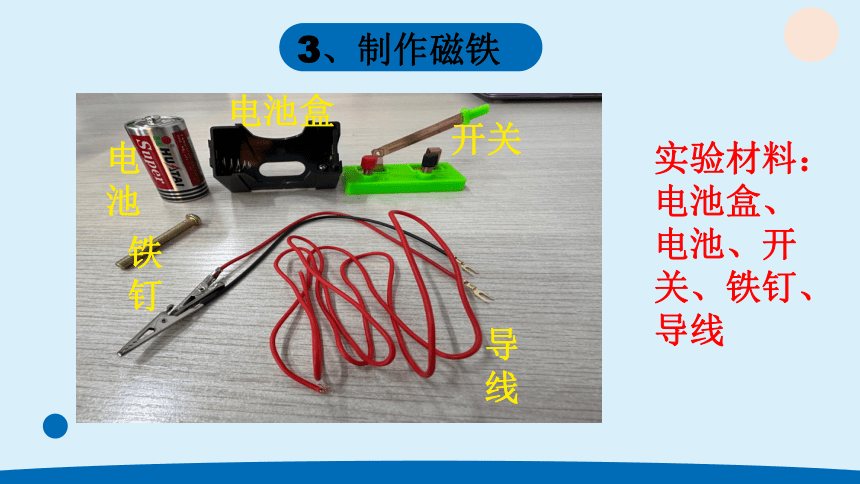

3、制作磁铁
开关
电池盒
电池
铁钉
导线
实验材料：电池盒、电池、开关、铁钉、导线
制作步骤
①将漆包线沿着同一方向缠绕在铁钉上
②连接电池和开关（开关处于断开状态）
③一个电磁铁做好了

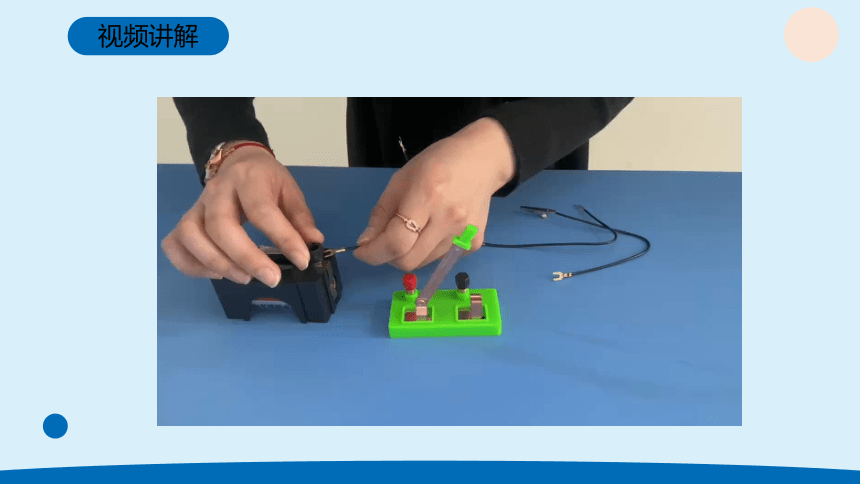

视频讲解

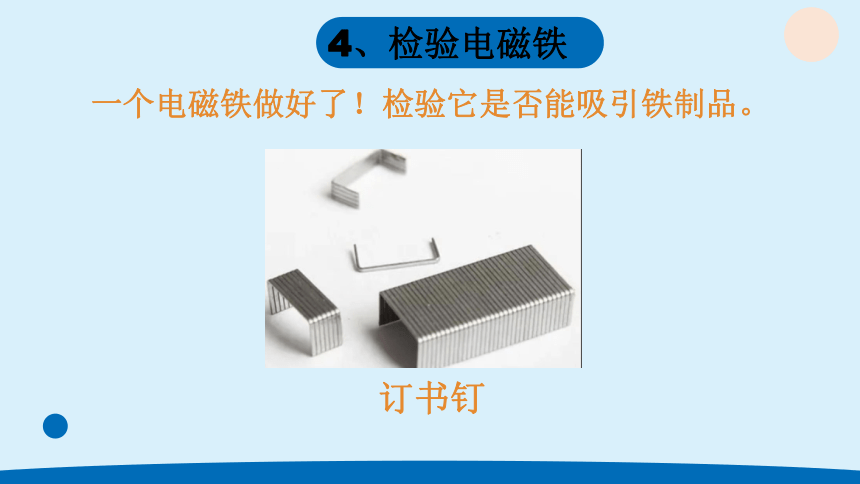

4、检验电磁铁
一个电磁铁做好了！检验它是否能吸引铁制品。
订书钉

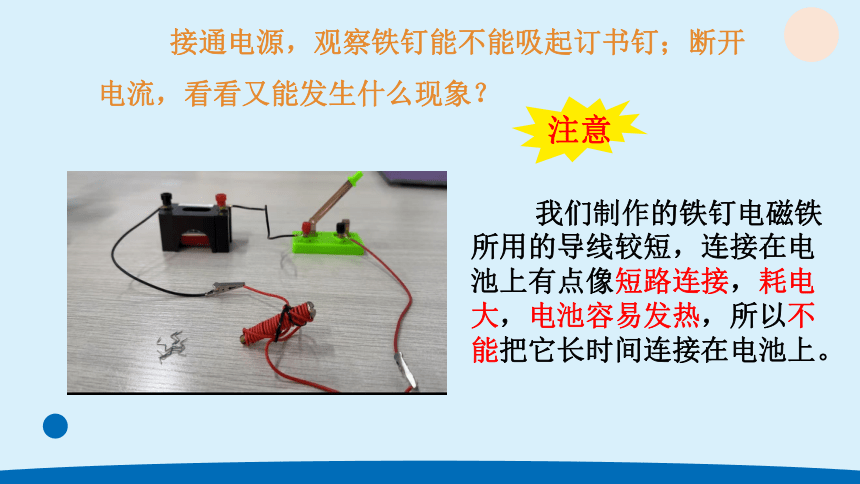

接通电源，观察铁钉能不能吸起订书钉；断开电流，看看又能发生什么现象？
我们制作的铁钉电磁铁所用的导线较短，连接在电池上有点像短路连接，耗电大，电池容易发热，所以不能把它长时间连接在电池上。
注意
现象与结论
现象
结论
接通电流后，铁钉能吸起订书钉；断开电流后，订书钉掉落。
电磁铁通电时产生磁性，断开时磁性消失。
电磁铁工作时，有哪些能量转化现象？
电磁铁通电后
机械能
磁能
电能
5、电磁铁与普通磁铁的不同
（1）电磁铁的磁性
普通磁铁的磁性不会消失。
电磁铁在通电的情况下有磁性。
（2）电磁铁的磁极
普通磁铁有南极（S）和北极(N)，固定不变。
电磁铁有南极和北极吗？电磁铁两端的极性与什么有关？
指南针
实验探究
实验材料
电磁铁

实验步骤
用指南针接近电磁铁的钉尖和钉帽部分，观察钉尖和钉帽是否有极性。
钉尖吸引了指南针的北极就能说明钉尖是南极了吗？
实验汇报
1、电磁铁和普通磁铁一样有南极和北极。
2、电磁铁通电后有磁性。
实验现象讨论
电磁铁的南北极不固定，有的南极在铁尖部分，有的在钉帽部分。这是什么原因造成的？
·改变电池两极方向
·改变线圈缠绕方向
电磁铁两端的磁极与电流的方向、线圈的缠绕方式等有关。
学生活动手册62页
探究影响电磁铁磁力大小的因素
我研究的影响因素： 实验方法 不变条件 改变的条件 实验现象 次数 条件如何改变 吸起订书钉个数 磁性强弱排序
1
2
3
实验结论 电池节数、导线粗细、铁定长短........
线圈匝数
10匝线圈
20匝线圈
30匝线圈
线圈数越多，电磁铁的磁性越强
学生活动手册62页
线圈匝数
探究影响电磁铁磁力大小的因素
我研究的影响因素： 实验方法 不变条件 改变的条件 实验现象 次数 条件如何改变 吸起订书钉个数 磁性强弱排序
1
2
3
实验结论 线圈匝数、导线粗细、铁定长短........
电池节数
1节电池
2节电池
3节电池
电池数越多，电磁铁的磁性越强
学生活动手册62页
电池节数
实验结论
磁力大小与电池的节数、线圈的匝数、线圈中是否有铁芯等都有关系。
（二）了解电磁铁的应用
1、根据电磁铁的性质，说一说电铃工作时会产生哪种能量？不同形式的能量是如何转换的？
电铃工作时的能量转换：
电铃工作时，消耗电能，产生磁能、动能、热能、声能……
电铃工作原理
磁悬浮列车
电磁起重机
电话
里面喇叭的线圈
生活中的能量转换搭配
（三）拓展与应用：制作简易电铃
总 结
