(共22张PPT)
《能量的转换》- 小电动机转起来
五年级下册 第二单元
人教鄂教版《科学》
聚焦情景
小电动机里有什么?
为什么通电后它就会转动呢?

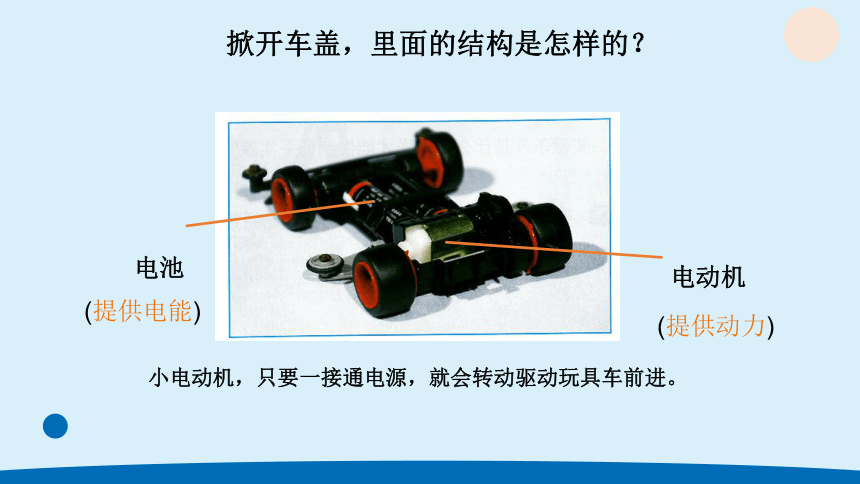

掀开车盖,里面的结构是怎样的?
电池
电动机
(提供电能)
(提供动力)
小电动机,只要一接通电源,就会转动驱动玩具车前进。

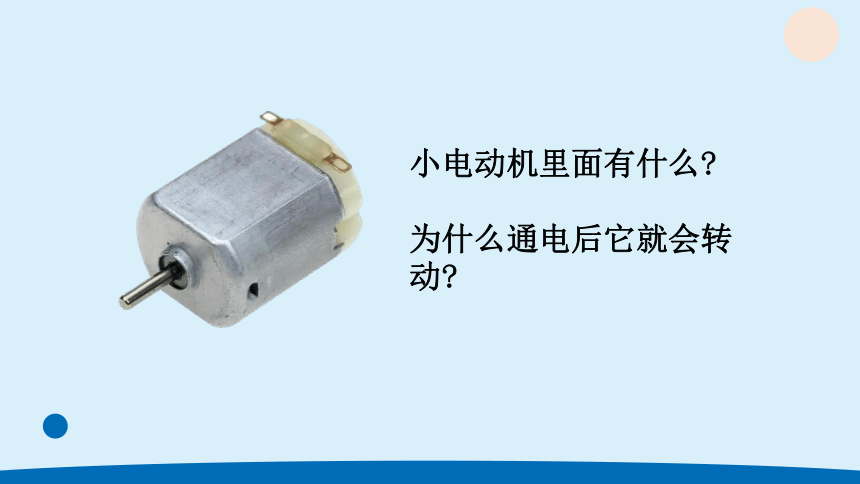

小电动机里面有什么
为什么通电后它就会转动

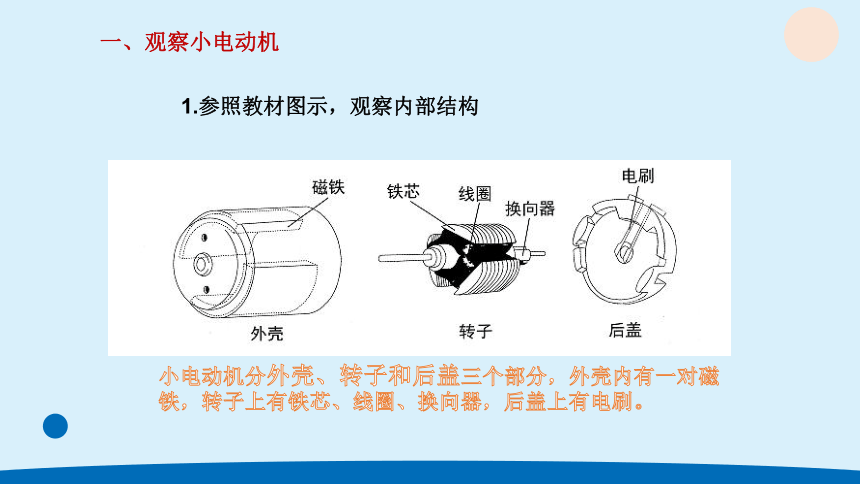

一、观察小电动机
小电动机分外壳、转子和后盖三个部分,外壳内有一对磁铁,转子上有铁芯、线圈、换向器,后盖上有电刷。
1.参照教材图示,观察内部结构
导线
电磁铁

同极相斥
通电
磁性
相斥

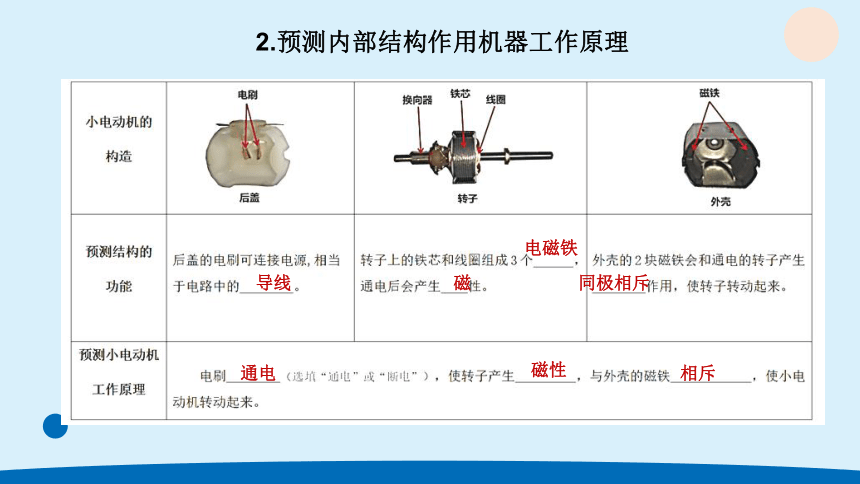

2.预测内部结构作用机器工作原理

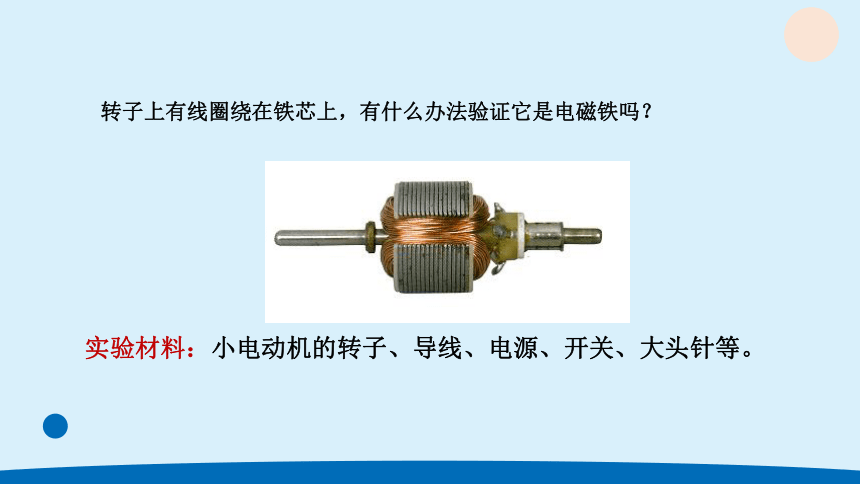

转子上有线圈绕在铁芯上,有什么办法验证它是电磁铁吗?
实验材料:小电动机的转子、导线、电源、开关、大头针等。
二、探究小电动机工作原理
小电动机转动是各个部件共同工作的结果,这几部分是怎样相互作用的?
4
拓展
电动机为什么会转动
实验步骤
第一步:安装转子
①在小瓶子上套两根橡皮筋,把铁丝架和导线插进橡皮筋中固定。
②把转子的电流换向器放在导线架上,另一端的轴放在铁丝架上,使转子能够灵活转动而不被卡住。
温馨提示
①Ⅴ形叉子是关键的部件,它起着电刷的作用。
把两根较粗的铜导线用胶带缠在一起,一端线头用砂纸抛光,分开成“v”字形,张开的角度要避免把转换器卡死。
②调节支架。
一是要使转子放水平,二是支架和电刷距离要合适,转子不被卡住,能灵活转动又不滑落。
第二步:让转子转动起来
①通过导线架给转子线圈通上电流,用一个磁铁靠近转子,转子转动了吗?
②把磁铁拿开,转子还能转动吗?
转子转动
转子停止
温馨提示
用一个带导线的小灯泡检测组装的电路有无故障,电流是否顺利到达了Ⅴ形叉子处。
如果通了电,磁铁靠近转子,小电动机没有转动,可用手动一动转子,帮助转子克服静摩擦力。
如果转动比较困难,可以换用磁力大的磁铁或增加一节电池。



第三步:改变转子转动方向
①试一试,用两个磁铁会使转子转得更快吗?
②试一试,怎样改变转子的转动方向?
用两块磁铁增强磁性,转子就转动快;
磁铁越靠近转子,转子就转动越快。
同时翻转两块磁铁的面;或改变电池的正负极接法,都可以改变转子的转动方向。
影响电动机转动快慢的因素
三、研 讨
我们知道在哪些地方用到了电动机?
电吹风
电钻
电风扇
课 堂 小 结
通过这节课的学习,我们知道了解了小电动机的构造,知道小电动机是利用电产生动力的机器,它的基本工作原理是用电产生磁,利用磁的相互作用推动转子转动。
